PCE Instruments PCE-3500-10 Durometro Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (3184,43 € / Pezzo)
3184,43 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Accuratezza di misurazione:
- +/- 3% HV
- +/- 1,5 HRC
- +/- 3% HB

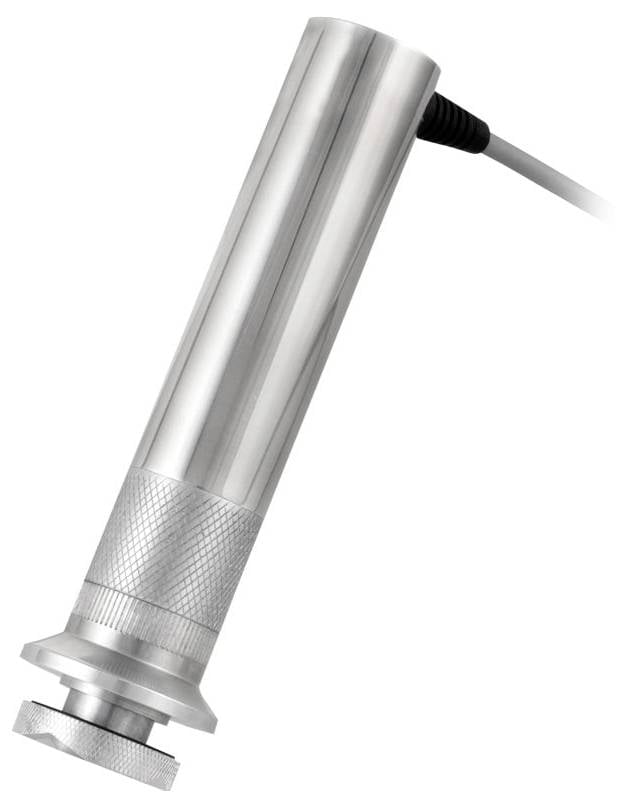

- Sonde di misura: Sonda UCI 50 N (sonda UCI 10 N opzionale)
- SCALE DI DUREZZA: HRC, HB, HV, HRB, HL, MPA
- Materiali:
- UCI: Acciaio (ferromagnetico)
- Leeb: Acciaio, ghisa, acciaio inox, alluminio, bronzo
- Corpo di prova: Diamante di 136 ° Vickers
- Direzione di misurazione: 360 °
- Spessore minimo del materiale: 1 mm (solo sonda UCI)
- Display: LCD grafico a colori retroilluminato
- Funzioni di misurazione:
- Misurazione singola
- Min./max./valore medio,
- Numero di misurazioni, calcolo del valore medio, deviazione standard,
- Coefficiente di variazione, istogramma, modalità (filtra gli esripper)
- Memoria: Scheda SD
- Interfaccia: USB.
- Condizioni ambientali: Da -20 a +40 °C; 30... 80 % umidità relativa
- Alimentazione: 6 V (3 batterie AA)
- Tipo prodotto
Durometro
- Intervallo di misura
230 - 940 HV
20 - 70 HRC
90 - 650 HB
370 - 1740 MPa
- Display
digitale (LCD)
- Dim.
(L x L x A) 30 x 160 x 75 mm
- Peso
300 g
- Tensione di esercizio
6 V
- Caratteristiche durometro
Incl. Datalogger
- Contenuto
1 pz.
- Metodo di misurazione (durometro)
Leeb
UCI
- Larghezza
160 mm
- Altezza
75 mm
- Lunghezza
30 mm
- Interfacce
spina USB
spina USB mini A
USB 1.1 spina A
USB 2.0 presa A
USB
Host USB
USB 2.0 spina A
Interfaccia seriale
1 x USB 2.0 Device
1 x USB 2.0 Host
di fabbrica senza certificato
Documenti & Download
Scheda tecnica
Scheda tecnica 3193012 PCE Instruments PCE-3500-10 Durometro Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3193012 PCE Instruments PCE-3500-10 Durometro Leeb, UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 - 1740 MPa
Descrizione

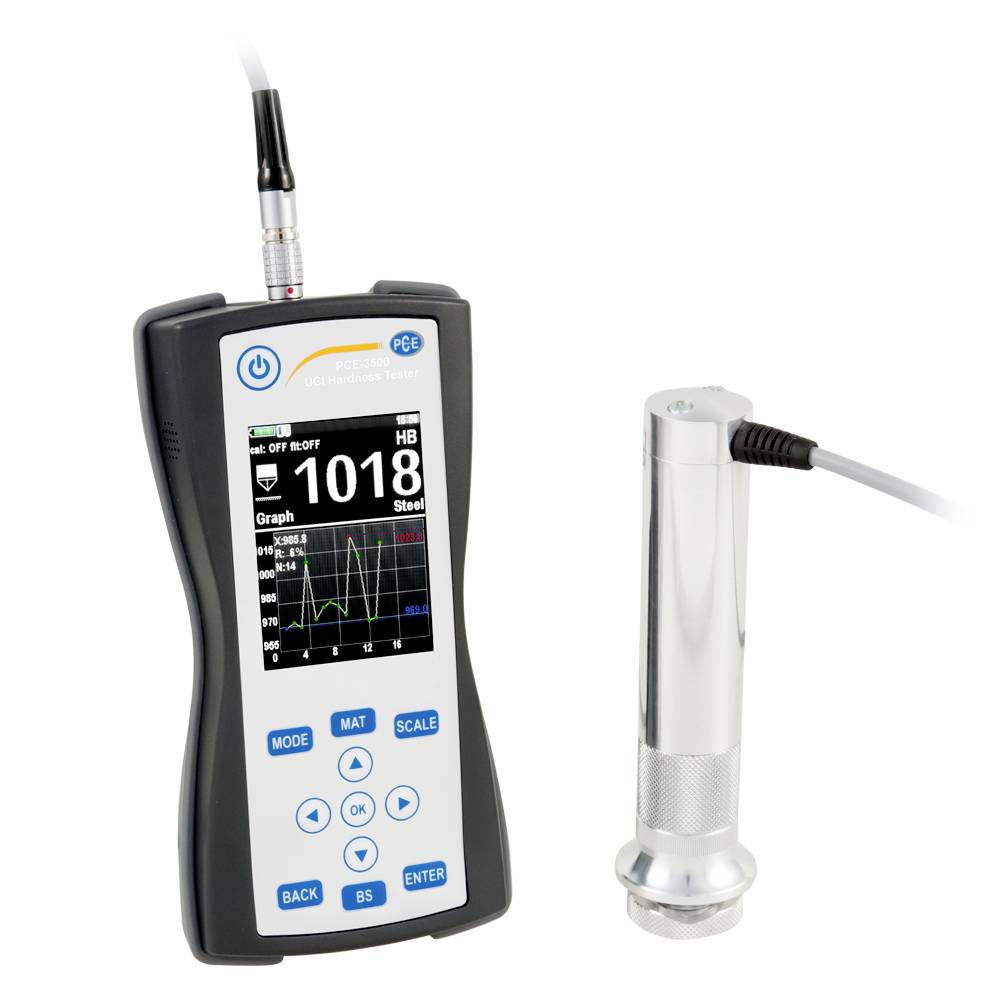

Durometro UCI PCE-3500 per la misurazione non distruttiva della durezza / grande display a colori LCD / con software / HV, HRC, HRB, HB e MPa scala /
Con funzione di memoria / sonde intercambiabili / diamante Vickers 136 °
Il misuratore di durezza UCI PCE-3500 viene utilizzato per la misurazione della durezza non distruttiva di componenti metallici. Il misuratore di durezza UCI funziona secondo il processo di impedenza di contatto Ultrasonic. Con il processo UCI viene attivato un diamante Vickers sulla sonda di prova con risonanza propria. Premendo la sonda di prova, la frequenza di oscillazione viene smorzata a seconda della durezza della superficie e in base al modulo E del materiale e alla superficie di contatto. Lo spostamento di frequenza risultante può essere determinato tenendo conto di una caratteristica del materiale, la durezza della superficie.

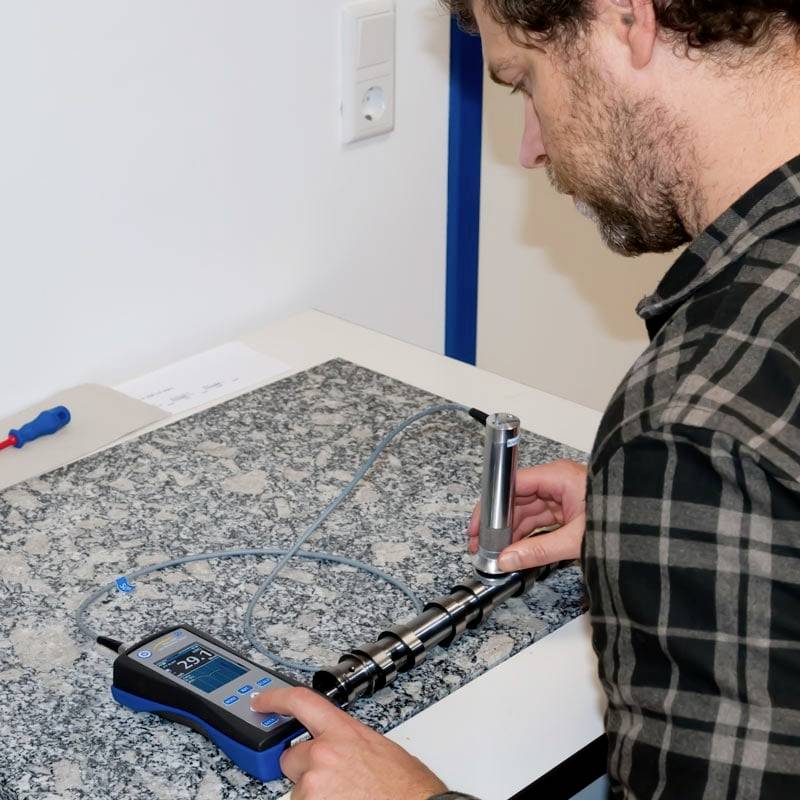

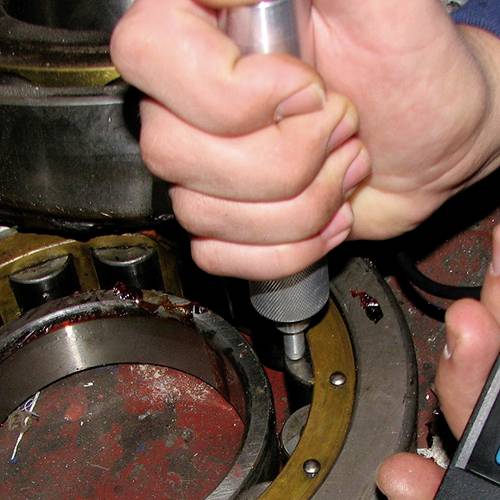

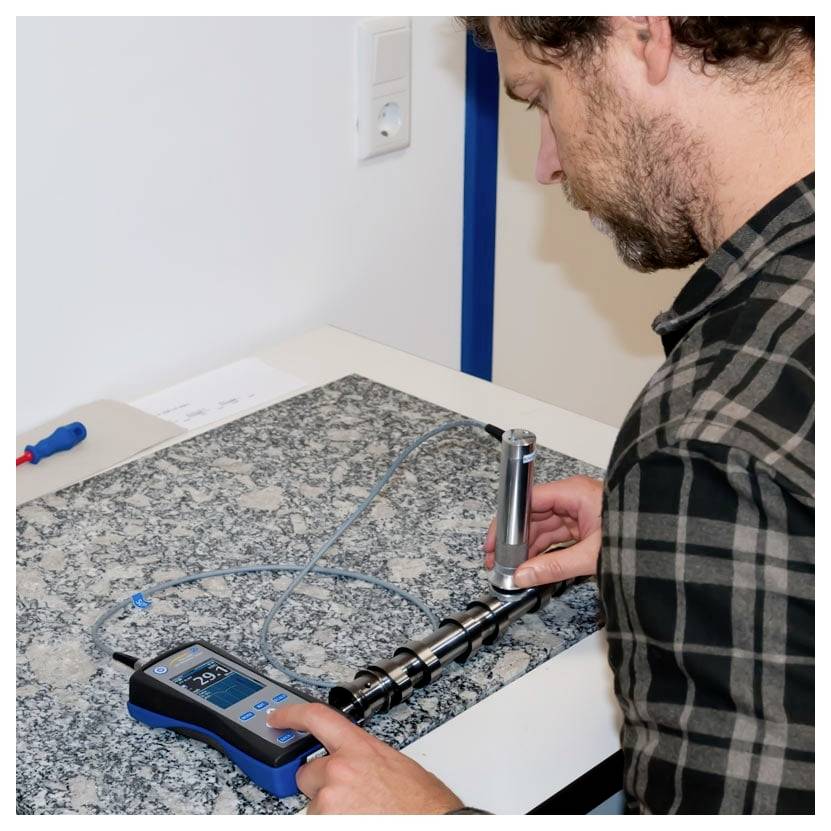

Il misuratore di durezza UCI funziona senza danni. Si crea una piccola impressione microscopica nella superficie, con l'occhio non è visibile in caso di normale. A causa della bassa profondità di penetrazione del diamante Vickers, il dispositivo di misurazione della durezza UCI è particolarmente adatto per componenti temprati a strato di bordo, come ad es. Durante la nitrurazione o la tempra a induzione. I casi di utilizzo tipici si possono trovare con utensili di punzonatura, presse, componenti a parete sottile, ingranaggi, pale della turbina, albero a camme o saldature. Il misuratore di durezza UCI è adatto anche per molte altre applicazioni nel campo della prova di durezza. Grazie alle sonde intercambiabili con diverse forze di contatto è possibile coprire diverse applicazioni.

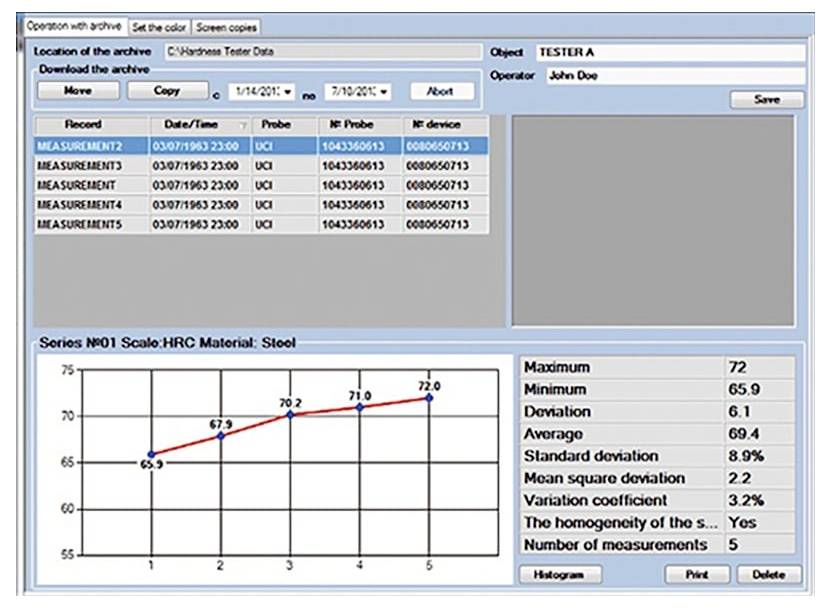

Dopo aver determinato la durezza di un componente, il misuratore di durezza UCI PCE 3500 mostra diversi valori statistici come min./max. E medie a. Allo stesso modo è possibile determinare la deviazione standard e altri coefficienti, anche la rappresentazione di un istogramma. Poiché il misuratore di durezza UCI dispone di una memoria interna, la valutazione dei dati di misurazione può essere effettuata tramite un software dopo la misurazione.
Testo tradotto automaticamente
Con funzione di memoria / sonde intercambiabili / diamante Vickers 136 °
Il misuratore di durezza UCI PCE-3500 viene utilizzato per la misurazione della durezza non distruttiva di componenti metallici. Il misuratore di durezza UCI funziona secondo il processo di impedenza di contatto Ultrasonic. Con il processo UCI viene attivato un diamante Vickers sulla sonda di prova con risonanza propria. Premendo la sonda di prova, la frequenza di oscillazione viene smorzata a seconda della durezza della superficie e in base al modulo E del materiale e alla superficie di contatto. Lo spostamento di frequenza risultante può essere determinato tenendo conto di una caratteristica del materiale, la durezza della superficie.
Il misuratore di durezza UCI funziona senza danni. Si crea una piccola impressione microscopica nella superficie, con l'occhio non è visibile in caso di normale. A causa della bassa profondità di penetrazione del diamante Vickers, il dispositivo di misurazione della durezza UCI è particolarmente adatto per componenti temprati a strato di bordo, come ad es. Durante la nitrurazione o la tempra a induzione. I casi di utilizzo tipici si possono trovare con utensili di punzonatura, presse, componenti a parete sottile, ingranaggi, pale della turbina, albero a camme o saldature. Il misuratore di durezza UCI è adatto anche per molte altre applicazioni nel campo della prova di durezza. Grazie alle sonde intercambiabili con diverse forze di contatto è possibile coprire diverse applicazioni.
Dopo aver determinato la durezza di un componente, il misuratore di durezza UCI PCE 3500 mostra diversi valori statistici come min./max. E medie a. Allo stesso modo è possibile determinare la deviazione standard e altri coefficienti, anche la rappresentazione di un istogramma. Poiché il misuratore di durezza UCI dispone di una memoria interna, la valutazione dei dati di misurazione può essere effettuata tramite un software dopo la misurazione.
Testo tradotto automaticamente
Versione
- Misurazione secondo la procedura UCI
- Test di HRC, HRB, HV, HB, MPa
- Direzione di misurazione 360 °
- Ampio display LCD a colori
- Con funzione di memoria tramite scheda SD

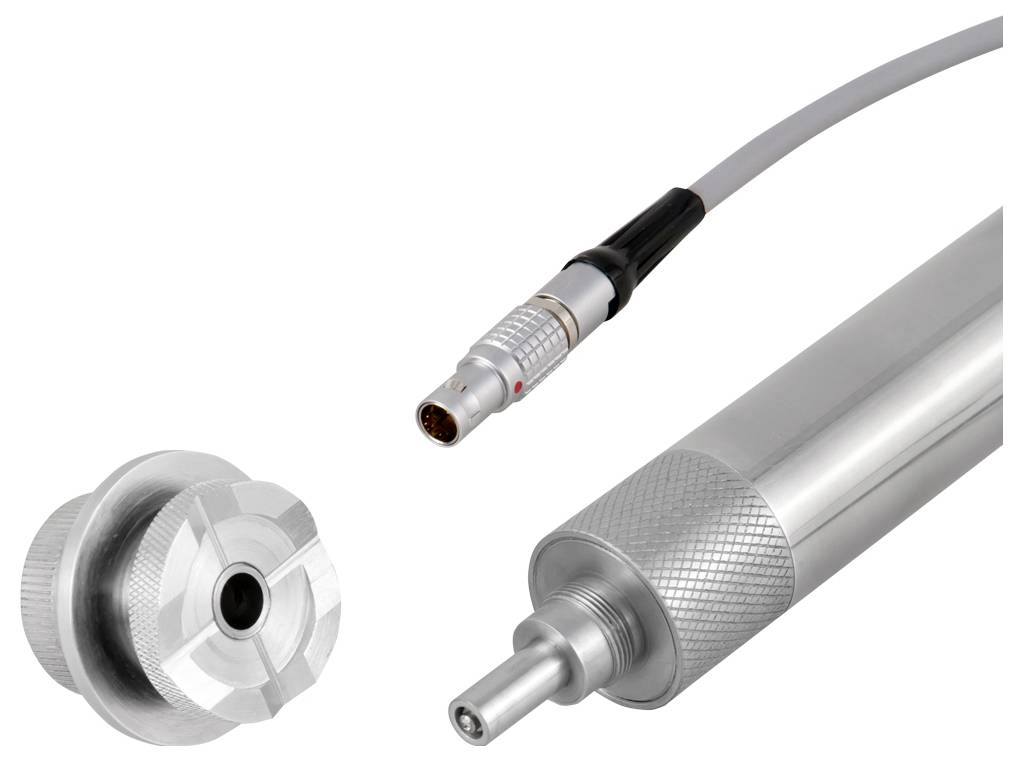

- Diverse sonde di prova adattabili
- Caratteristica del materiale pre-calibrata
- Possibilità di valutazione tramite software

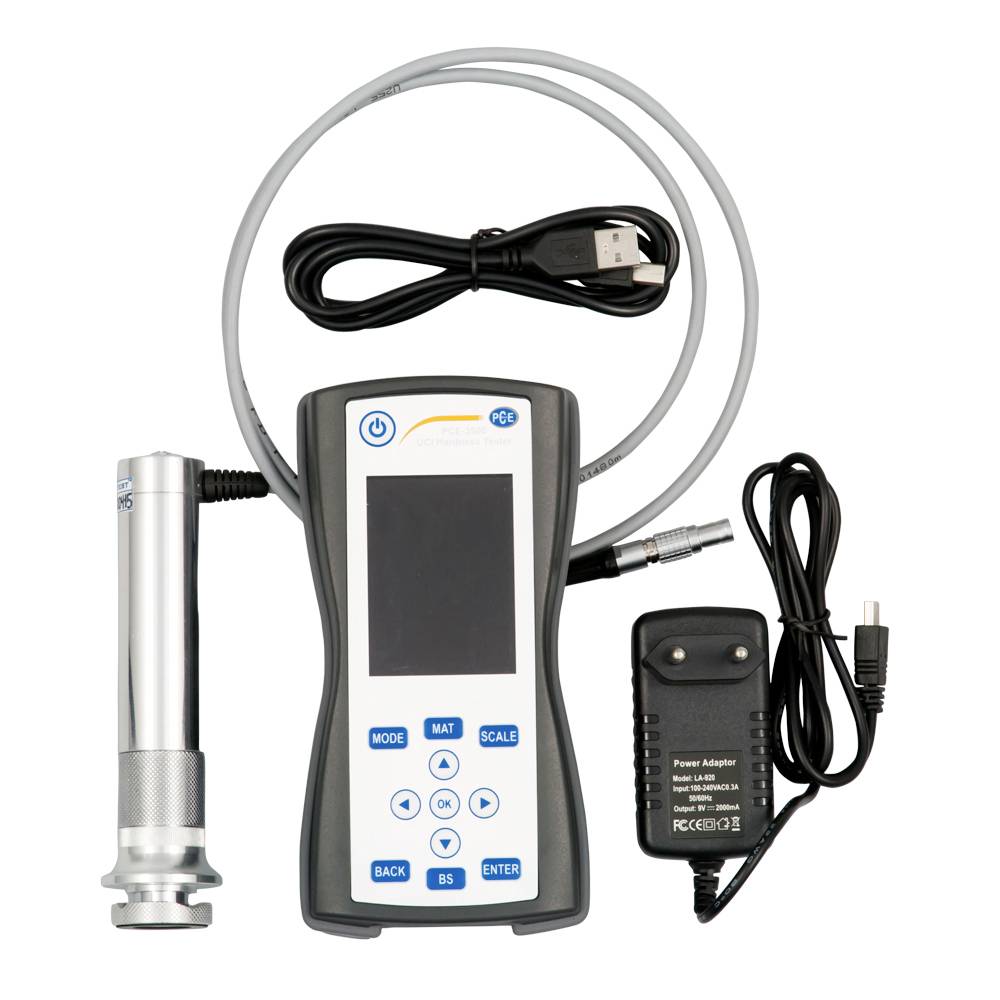

Contenuto della fornitura
- 1 x strumento di misura della durezza UCI PCE-3500-10
- 1 sonda UCI 10 N
- 1 scheda SD
- Cavo USB da 1 metro
- 1 x software per PC
- 3 batterie AA 6 V.
- 1 manuale di istruzione per l'uso
