Name: PCE Instruments PCE-3500-98-ICA Durometro Calibrato (ISO) Brinell, Rockwell, Vickers, UCI, Resistenza alla trazione (MPa
Brand: PCE Instruments
SKU: 3812416
Availability: BackOrder

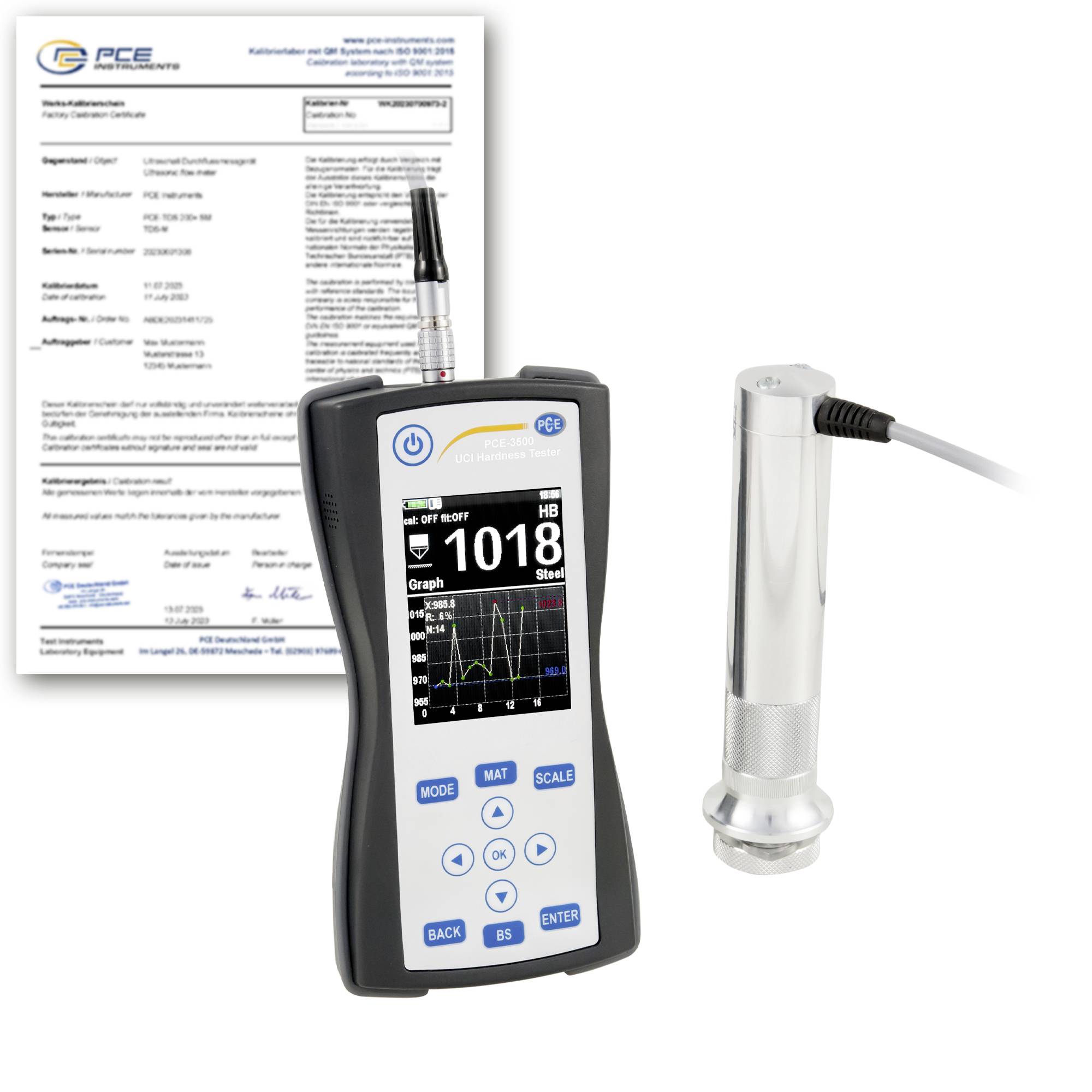

Durometro portatile con sonda e certificato di calibrazione, che mostra la misurazione "1018" sullo schermo del dispositivo.

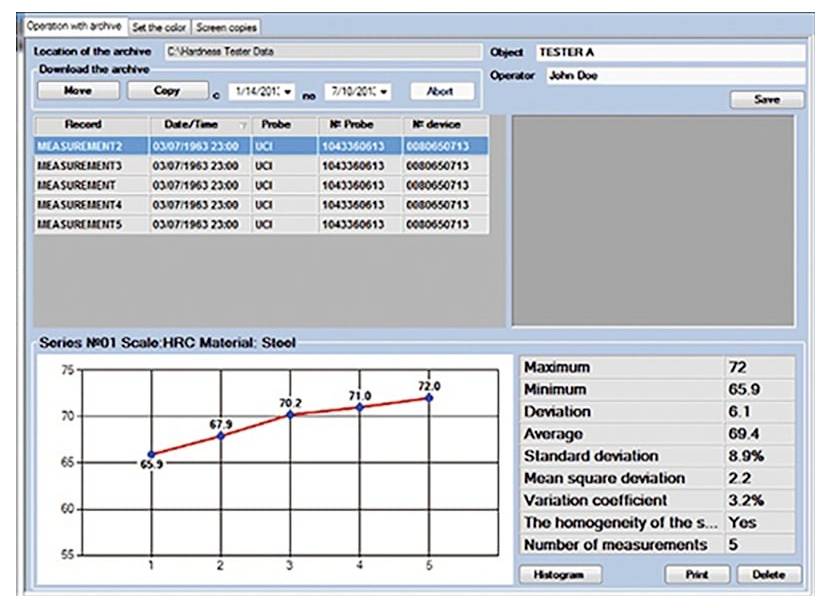

Finestra software per dati di misurazioni archiviate che mostra una tabella di cinque misurazioni e un grafico a linee di HRC rispetto al numero della serie con statistiche; massimo 72, minimo 65,9, media 69,4.

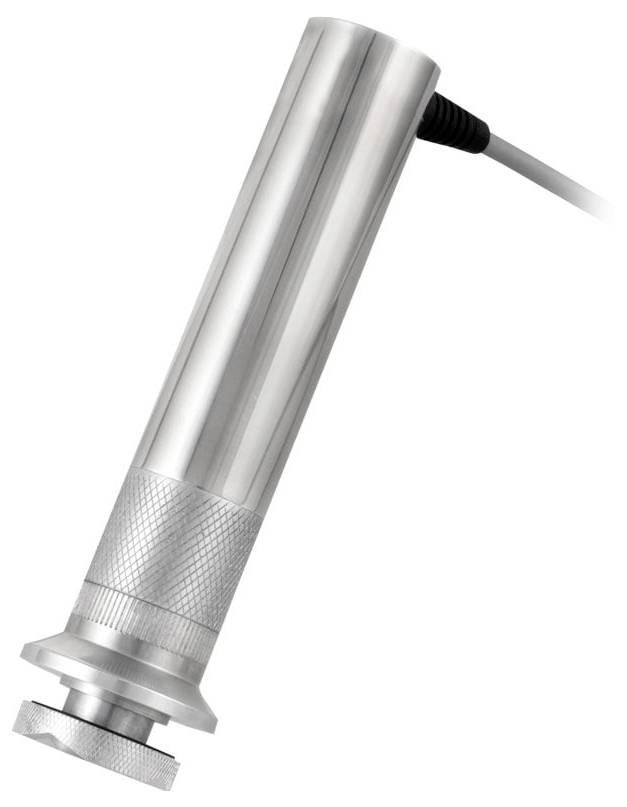

Sonda o sensore industriale cilindrico portatile in argento con cavo collegato, mostrato su uno sfondo bianco.

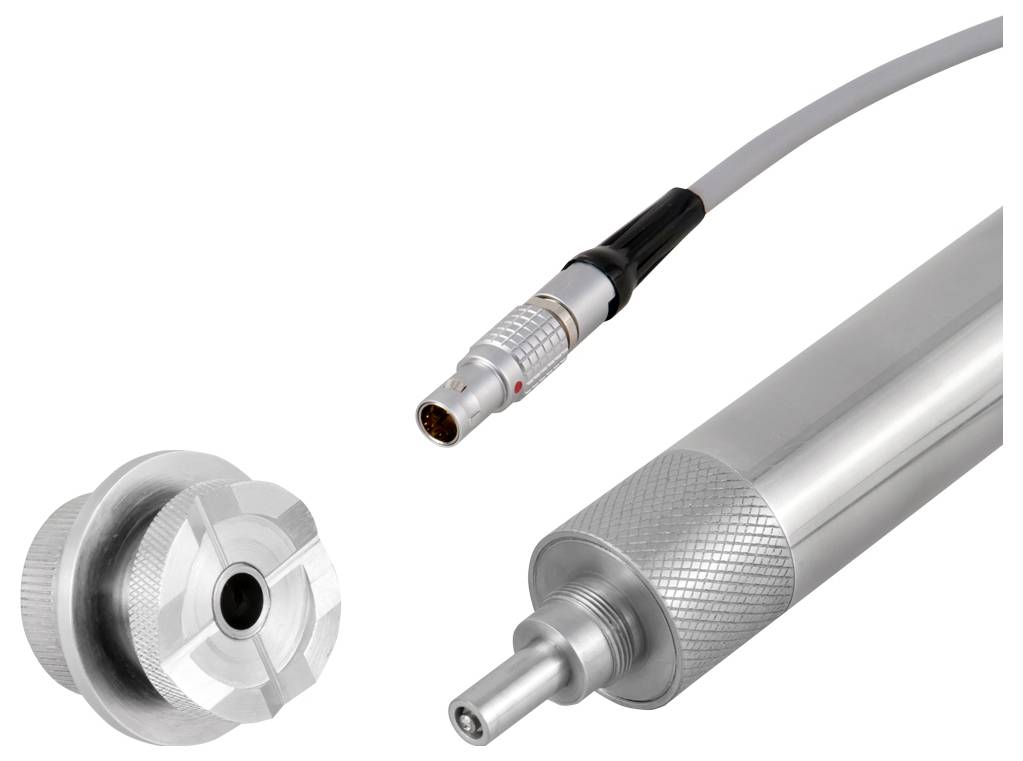

Immagine in primo piano di un cavo grigio con un connettore circolare metallico e un'estremità di connettore cilindrica corrispondente.

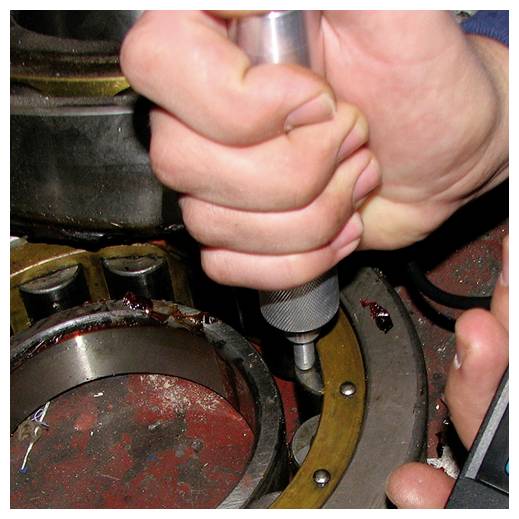

Primo piano delle mani che utilizzano uno strumento portatile per stringere o regolare un componente all'interno di un dispositivo meccanico.

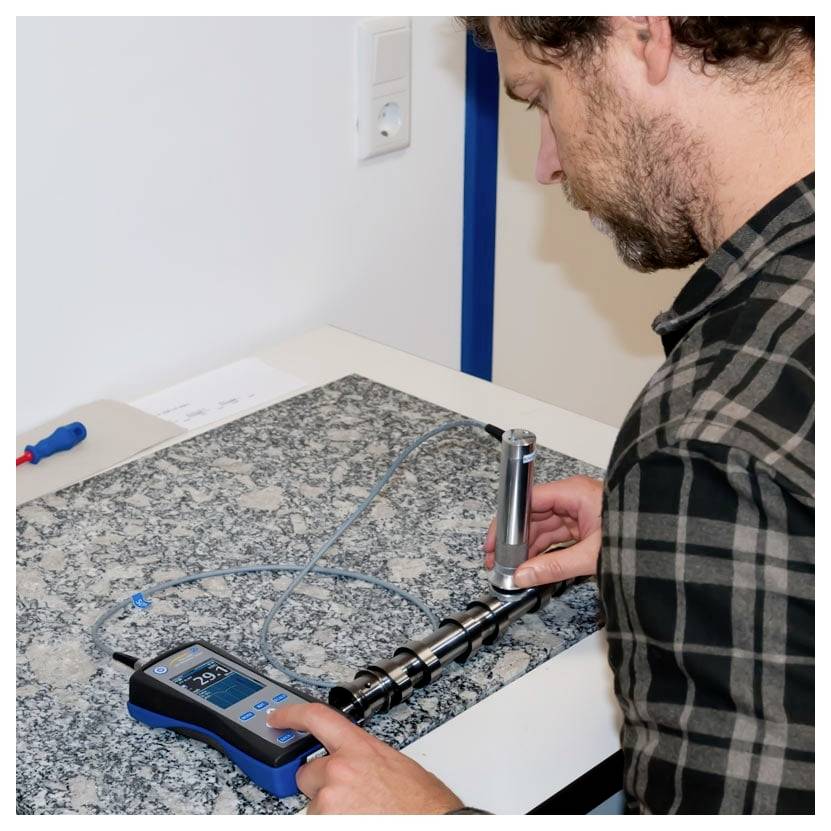

Tecnico che utilizza un calibro digitale portatile per misurare un componente metallico su un banco di lavoro, probabilmente per ispezione o calibrazione.

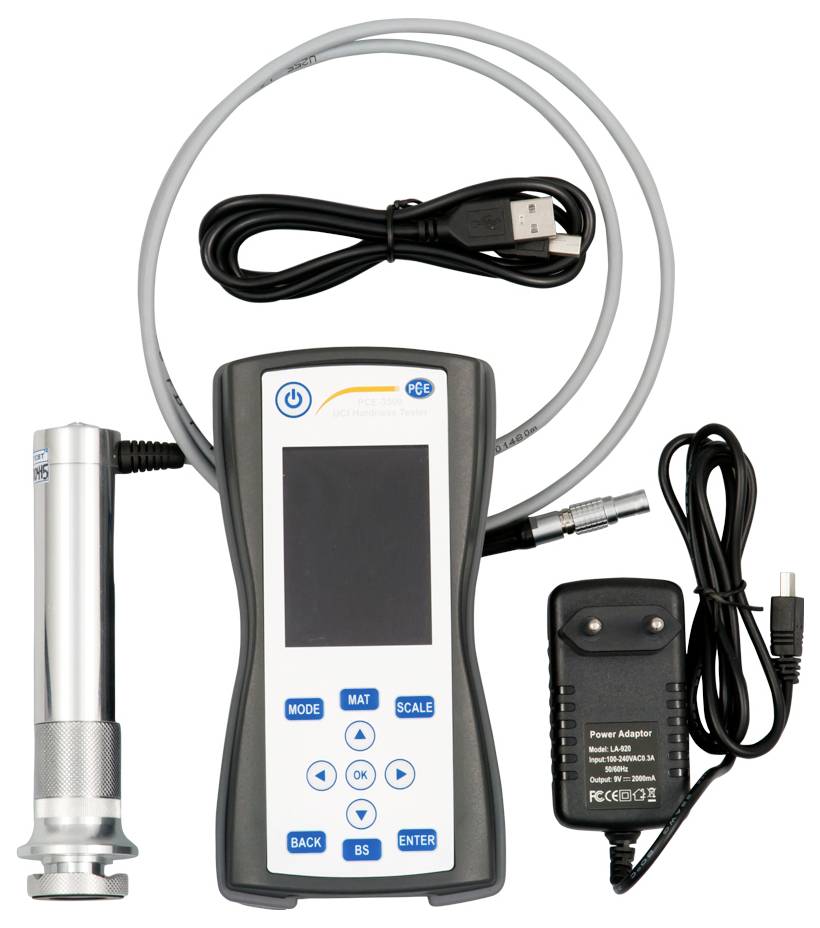

Dispositivo di misurazione portatile manuale con display, sonda, cavo USB e adattatore di alimentazione su sfondo bianco.

1/7

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Mar 26 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3933,61 € / Pezzo)

3933,61 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Tester di durezza a ultrasuoni PCE Instruments PCE-3500-98-ICA

Misurazione secondo la procedura UCI
Test di HRC, HRB, HV, HB, MPa
Direzione di misurazione 360 °
Grande display LCD a colori
Con funzione di memoria tramite scheda SD
Diverse sonde di prova adattabili
Caratteristica del materiale precalibrata
Valutazione possibile tramite software
Incl. certificato di calibratura ISO

Dati tecnici

Durezza
Intervallo di misura 230 ... 940 HV
Risoluzione 1 HV
Precisione ±3% HV
Durezza
Intervallo di misura 20 ... 70 HRC
Risoluzione 0,1 HRC
Precisione ±1,5 HRC
Durezza
Intervallo di misura 90 ... 650 HB
Risoluzione 1 HB
Precisione ±3% HB
Dati tecnici generali
Funzioni di misurazione MIN, MAX, valore medio
Funzioni di misurazione (informazione aggiuntiva) misurazione singola, numero di misurazioni, calcolo della media, deviazione standard, coefficiente di variazione, istogramma, modalità Smart (filtra gli estremi)
Principio di misura procedura di impedenza Ultrasonic Contact
Display grafico LCD di tipo display con illuminazione
Dimensioni display 2,8 pollici
Supporto memoria: scheda SD,
2 GB di capacità di memoria
Interfaccia scheda SD, mini USB
Norma(i) ASTM A1038
Superficie di misurazione minima 1 mm
Superficie di misura informazione aggiuntiva spessore minimo del materiale: 1 mm (solo sonda UCI)
Materiali acciaio, ghisa, acciaio inox, alluminio, bronzo
Risoluzione della telecamera 320 x 240,640 x 480
Durata di esercizio 10 ore
Spegnimento automatico da ... a 1 ... 30 min.
Angolo di misurazione 360 °
Dispositivo a percussione tipo d
Scale di durezza HRC, HB, HV, HRB, MPa
Corpo di prova 136 ° Vickers diamante
Resistenza alla trazione 370 ... 1740 MPa
Lingua del menu inglese (Stati Uniti), russo, inglese (GB), francese, portoghese, polacco, ucraino
Classe di protezione (dispositivo) IP54
Alimentazione primaria: 100 ... 240 V CA | 50/60 Hz, secondaria: 5 V CC / 2 a
Tipo di connettore spina europea dispositivo
Batteria/batteria 3 x 1,2 V AA - batteria ricaricabile, batteria ricaricabile al nichel-metallo idruro
Capacità 2600 mAh
Condizioni di funzionamento -20 ... 40 °C , 30 ... 80% r. F.
Condizioni di conservazione -20 ... 40 °C , 30 ... 80% r. F.
Dimensioni ( L x P x a ) 168 x 85 x 40 mm
Peso: 223 g

Tipo prodotto: Durometro

Intervallo di misura: 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB

Display: digitale (LCD)

Dim.: (L x L x A) 30 x 160 x 75 mm

Peso: 223 g

Tensione di esercizio: 3.6 V

Caratteristiche durometro: Incl. Datalogger

Contenuto: 1 pz.

Metodo di misurazione (durometro): Brinell
Rockwell
Vickers
UCI
Resistenza alla trazione (MPa)

Larghezza: 160 mm

Altezza: 75 mm

Lunghezza: 30 mm

Interfacce: spina USB
spina USB mini A
USB 1.1 spina A
USB 2.0 presa A
USB
Host USB
USB 2.0 spina A
Interfaccia seriale
1 x USB 2.0 Device
1 x USB 2.0 Host

: ISO

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 3812416 PCE Instruments PCE-3500-98-ICA Durometro Calibrato (ISO) Brinell, Rockwell, Vickers, UCI, Resistenza alla trazione (MPa

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812416 PCE Instruments PCE-3500-98-ICA Durometro Calibrato (ISO) Brinell, Rockwell, Vickers, UCI, Resistenza alla trazione (MPa

Descrizione

Il dispositivo di prova della durezza a ultrasuoni viene utilizzato per la misurazione della durezza non distruttiva di componenti metallici. Il dispositivo di prova della durezza a ultrasuoni funziona secondo la procedura di impedenza a ultrasuoni. Il processo UCI stimola un diamante Vickers sulla sonda di prova con la propria risonanza. Premendo la sonda di prova, la frequenza di oscillazione viene smorzata a seconda della durezza della superficie e a seconda del modulo e della superficie di contatto. La risultante variazione di frequenza può essere determinata prendendo in considerazione una caratteristica del materiale, la durezza della superficie.

Il dispositivo di prova della durezza a ultrasuoni funziona in modo non distruttivo. Si crea un'impressione microscopica sulla superficie, con l'occhio non è normalmente visibile. A causa della ridotta profondità di penetrazione del diamante Vickers, il dispositivo di prova di durezza a ultrasuoni è particolarmente adatto per i componenti temprati a strato di bordo come p. es. Durante la nitrificazione o la tempra a induzione. I casi d'uso tipici si possono trovare con utensili di punzonatura, presse, componenti a parete sottile, ingranaggi, pale della turbina, alberi a camme o saldature. Il dispositivo di prova di durezza a ultrasuoni è adatto anche per molte altre applicazioni nel campo della prova di durezza. Grazie alle sonde intercambiabili con diverse forze di contatto è possibile coprire diverse applicazioni.

Dopo aver misurato la durezza di un componente, il dispositivo di prova della durezza a ultrasuoni mostra diversi valori statistici come Min./Max. E medie. Allo stesso modo, è possibile determinare la deviazione standard e altri coefficienti, anche la rappresentazione di un istogramma. Poiché il dispositivo di prova della durezza a ultrasuoni è dotato di una memoria interna, la valutazione dei dati misurati dopo la misurazione può essere effettuata tramite un software. Il collegamento per il download del software è disponibile nel manuale dell'utente.
