Acquista PCE Instruments PCE-830-1 Analizzatore di rete da Conrad

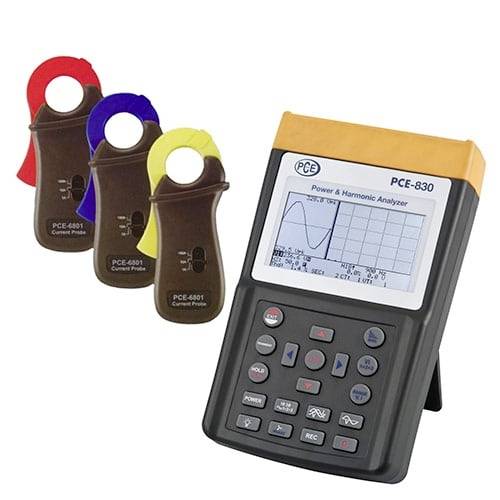

Analizzatore di potenza e armoniche PCE-830 con grafico su schermo e tre sonde di corrente codificate a colori.

Scheda tecnica (PDF)

Consegna entro Mer. 7 Ott.

4 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (2015,57 € / Pezzo)

2015,57 €

IVA escl.

Spedizione gratuita

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Analizzatore di disturbi di rete di potenza PCE-830-1

Analisi di reti trifase/a 4 conduttori
Analisi di reti trifase/a 3 conduttori
Analisi di reti a 1 fase/2 conduttori
Analisi di reti a 1 fase/3 conduttori
Misurazione del valore effettivo reale (V 123 e I 123)
MISURAZIONE DELLA POTENZA ATTIVA (W, KW, MW, GW)
Misurazione della potenza reattiva e di taglio (KVA, KVAR)
Fattore di potenza (PF)

Dati tecnici

AC Watt ( 50 o 60 Hz, PF 0,5 fino a 1) Intervallo di misura Risoluzione Precisione 5,0... 999,9 W 0,1 W ±1% ±0,8 watt 1.000... 9,999 kW 0,001 kW ±1% ±8 W 10,00... 99,99 kW 0,01 kW ±1% ±80 W 100,0... 999,9 kW 0,01 kW ±1% ±0,8 kW 1000... 9999 kW 1 kW ±1% ±8 kW Corrente AC (50 o 60 Hz, selezione automatica dell'intervallo, TRMS) Intervallo di misura Risoluzione Precisione 0,04 A 1 A 0.001 A ±0,5% ±0,05 A 0,4 A 10,0 A 0,01 A ±0,5% ±0,05 A 4 A 100,0 A 0,1 A ±1,0% ±0,5 A Tensione AC (50 o 60 Hz, TRMS) Intervallo di misura Risoluzione Precisione 20,0... 500,0 V 0,1 V ±0,5% ±5 dgt (Fase contro conduttore zero) 20,0... 600,0 V 0,1 V ±0,5% ±5 dgts (Fase/fase) Distorsione armonica della tensione CA Intervallo di misura Risoluzione Precisione 1... 20° 0,1 % ±1,0 % 21... 49te 0,1 % Valore 4% v.M. ± 2,0 % 50... 99te 0,1 % 6% valore V.M. ± 2,0 % Armoniche della corrente AC in % Intervallo di misura Risoluzione Precisione 1... 20°0,1 % Valore ±0,2% v.M. ±1,0 % 11... 20° 0,1 % Valore ±2 % v.M. ±1,0 % 21... 50 TE (A) 0,1 % Valore ±5% v.M. ±1,0 % 21... 50 TE (mA) 0,1% Valore ±10% v.M. ±1,0% 51... 99te 0,1 % Valore ±35% v.M. ±1,0 %Fattore di potenza (PF) Intervallo di misura Risoluzione Precisione 0,00... 1.00 0,01 ±0,04 Angolo di fase (phi) Intervallo di misura Risoluzione Precisione -180°... 180° 0,1° ±1° Distorsione armonica totale Intervallo di misura Risoluzione Precisione 0,0... 20,0 % 0,1 % ± 1% 20,0... 100 % 0,1 % Valore ±3% v.M. ±5 % 100... 999,9 % 0,1 % Valore ±10% v.M. ±10% Valore di picco misurazione con tensione/corrente CA Intervallo di misura Risoluzione Precisione 50 Hz 19 US ±5% ±30 digits 60 Hz 16 US ±5% ±30 digits Misurazione del valore di cresta con tensione/corrente AC Intervallo di misura Risoluzione Precisione 1,00... 99.99 0,01 ±5% ±30 digits Intervallo di frequenza in modalità automatica Intervallo di misura Risoluzione Precisione 45... 65 Hz 0,1 Hz 0,1 Hz Memoria dati 512 kB (memoria non volatile) per un massimo di 52420 valori di misura con misurazione a 1 fase/2 conduttori Interfaccia USB (isolata otticamente) Software e cavo dati in dotazioneAdatto a partire da Windows2000, XP, ME Display LCD a matrice di punti retroilluminato Alimentazione 8 x 1,5 V tipo AA (stilo) Dimensioni 257 x 155 x 57 mm Peso 1160g Condizioni ambientali max. 85 % umidità relativa / -10... +50 °C Tipo di protezione / standard IEC 61010, 600 V/CAT III Pinza amperometrica PCE-6801 (100A) Assorbimento del conduttore di corrente 55 mm di diametro Selezione manuale dell'intervallo (10A, 100A, 1000A) Dimensioni 244 x 97 x 46 mm Peso 600g

Tipo prodotto: Analizzatore di rete

: di fabbrica senza certificato

Documenti & Download

Scheda tecnica

Scheda tecnica 2452274 PCE Instruments PCE-830-1 Analizzatore di rete

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452274 PCE Instruments PCE-830-1 Analizzatore di rete

Descrizione

Analizzatore di disturbi di rete di potenza PCE-830-1 3 - misuratore di potenza trifase / misuratore di energia e analizzatore di armoniche con memoria dati / interfaccia PC e software dell'analizzatore di disturbi di rete di potenza PCE-830 serve per la misurazione monofase o trifase di grandezze elettriche nella rete di corrente alternata. Non solo le misure "normali" come tensione, corrente, frequenza, potenza ed energia vengono determinate con l'analizzatore di disturbi di rete di potenza, ma vengono visualizzati anche i valori richiesti in conformità con EN50160 come armoniche, armoniche intermedie e asimmetrie. Le interferenze nella rete come interruzioni, interruzioni, sovratensioni temporanee o transienti (a partire dalla durata di 16uS) possono essere determinate con i valori corrispondenti. In questo modo, il display LCD a matrice di punti retroilluminato ad alto contrasto rappresenta fino a 35 parametri contemporaneamente. È possibile adattare contemporaneamente fino a 3 pinze amperometriche. In modalità data logger è possibile memorizzare fino a 17470 valori di misura (trifase/4 conduttori), nel caso più semplice fino a 52400 valori di misura (1 fase/2 conduttori), distribuiti su 85 record. In questo modo, questo analizzatore di potenza e di disturbi di rete PCE-830 è utilizzabile in modo ottimale per l'analisi a lungo termine. I valori misurati raccolti nel dispositivo possono essere trasmessi a piacere a un PC e valutati con il software di analisi corrispondente. La fornitura comprende tutto ciò was necessario per la misurazione e la valutazione (anche software e cavo dati). Il misuratore di potenza viene fornito calibrato in fabbrica, ma può anche essere calibrato in laboratorio e certificato ISO (al primo ordine o anche in caso di ricalibrazione, ad es. Annuale).

Testo tradotto automaticamente
