PCE Instruments PCE-BTM 2000A Misuratore di forza 10 - 900 N di fabbrica senza certificato

Le cinghie di trasmissione sono indispensabili nell'industria e nella costruzione di macchine. La durata massima di una cinghia di trasmissione dipende dalla tensione ottimale della cinghia. In caso di guasto di un motore causato da danni alla cinghia, possono verificarsi costi significativi. Per evitare danni al motore e alla cinghia, è quindi essenziale controllare regolarmente la tensione della cinghia. La tensione della cinghia della cinghia di trasmissione può essere misurata in modo rapido e affidabile con il misuratore digitale della tensione della cinghia. Lo strumento di misura della tensione di polarizzazione serve per verificare in modo particolarmente efficace i sistemi di ripasso mediante la misurazione della frequenza.

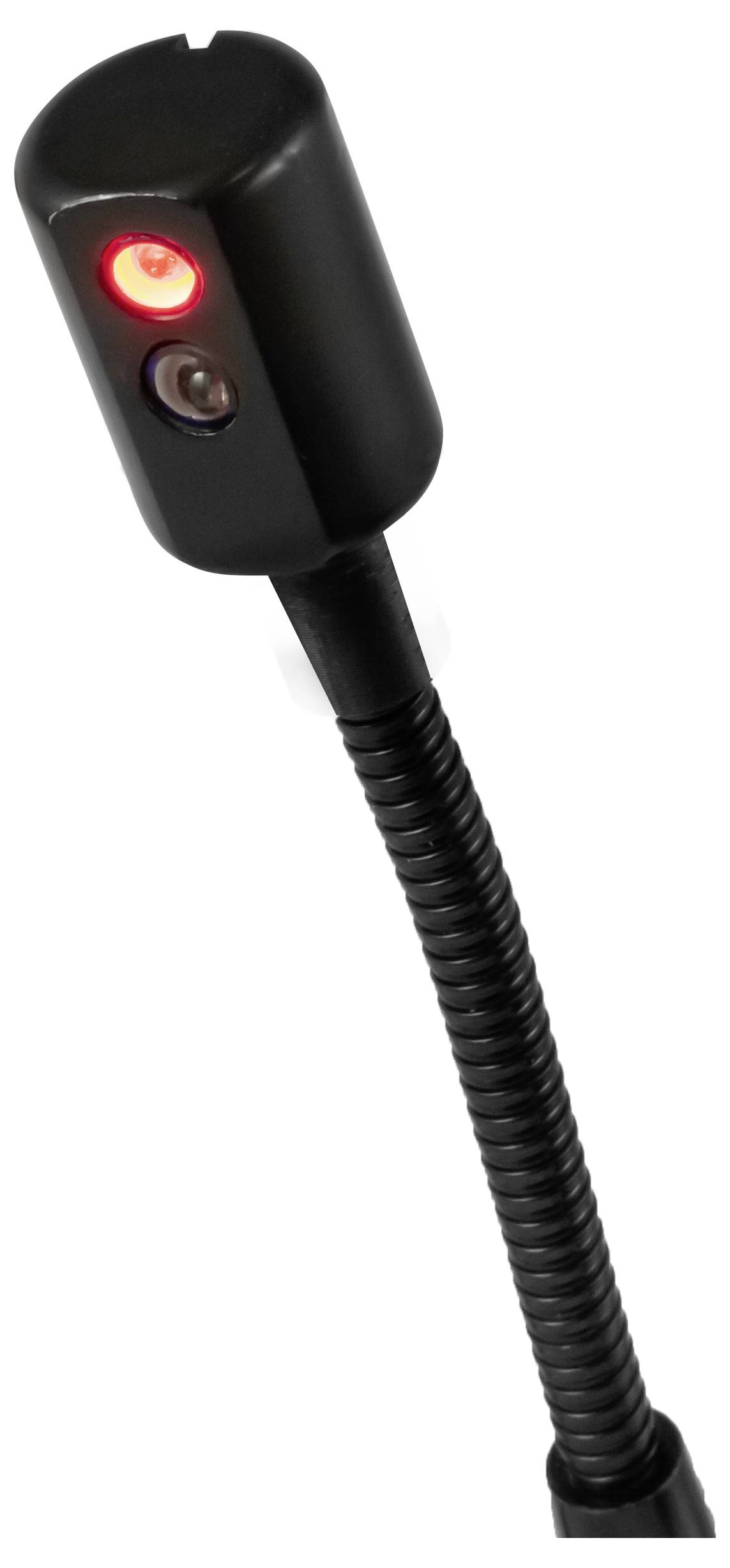

Il dispositivo di misurazione della tensione della cinghia è uno strumento di manutenzione ottico per la determinazione della tensione della cinghia. Questo strumento di misura della tensione di polarizzazione è composto da un dispositivo di visualizzazione e una testa del sensore. La testa del sensore del misuratore di tensione della cinghia è fissata a un collo di cigno. Grazie al collo di cigno mobile, la testa del sensore del dispositivo di misurazione della tensione della cinghia può essere posizionata in modo flessibile e misurare la tensione della cinghia di trasmissione anche in punti difficili da raggiungere.
Il misuratore della tensione della cinghia misura la forza di trazione e la frequenza della cinghia in stato di arresto. Un piccolo impulso sulla cinghia è sufficiente per metterla in oscillazione. Grazie al suo sensore, il misuratore della tensione della cinghia rileva la frequenza naturale della cinghia così generata e la visualizza sul grande display illuminato. Dalla frequenza del nastro e dalla lunghezza del nastro e dalla massa del nastro, il dispositivo di misurazione della tensione può determinare direttamente la forza di serraggio della cinghia. Il misuratore di tensione della cinghia consente all'utente di determinare la tensione della cinghia nel sistema da controllare dalle pulegge e di adottare misure immediate per regolare la tensione al valore nominale. La misurazione della tensione del nastro richiede un'elevata precisione, il misuratore di tensione lo esegue in modo rapido e affidabile.

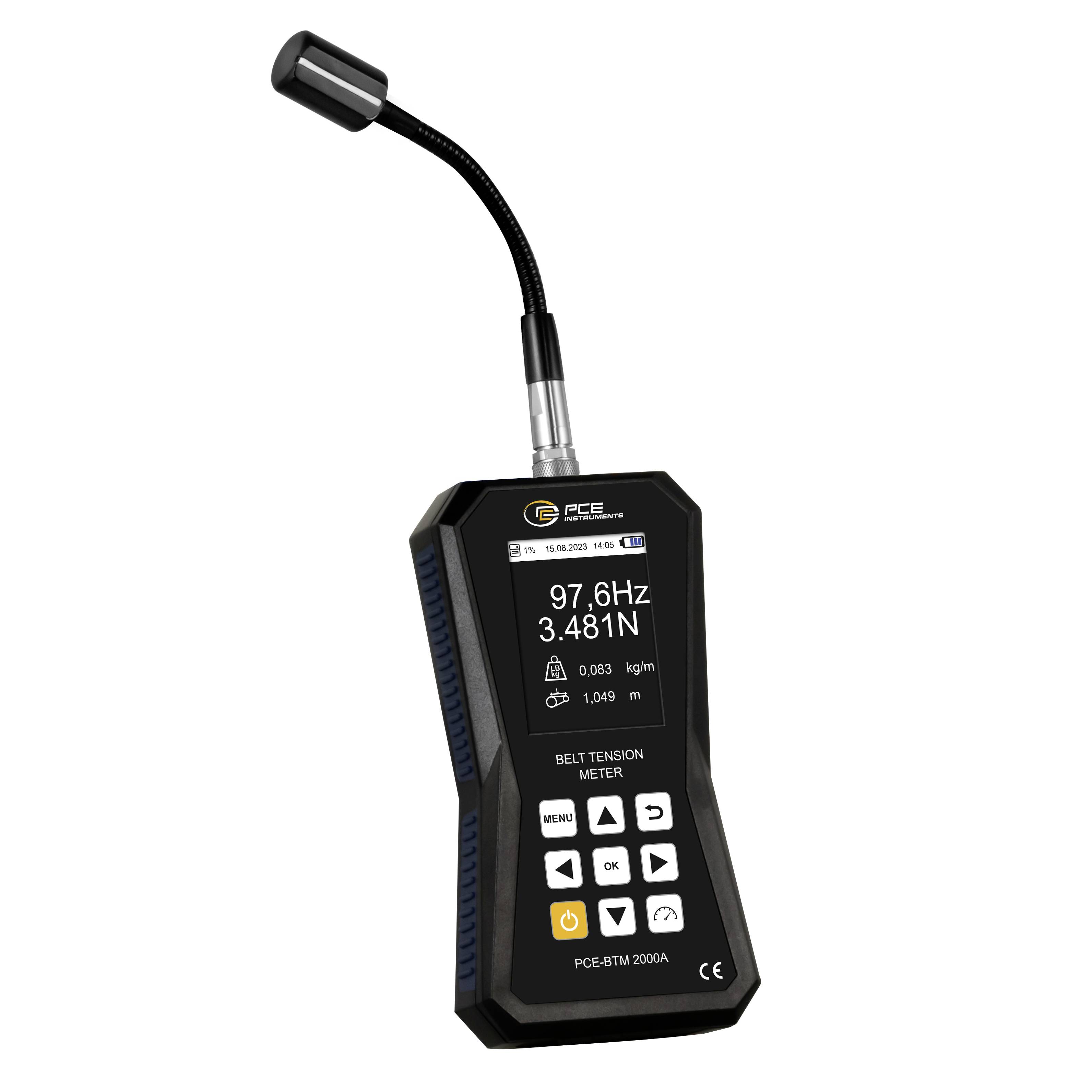

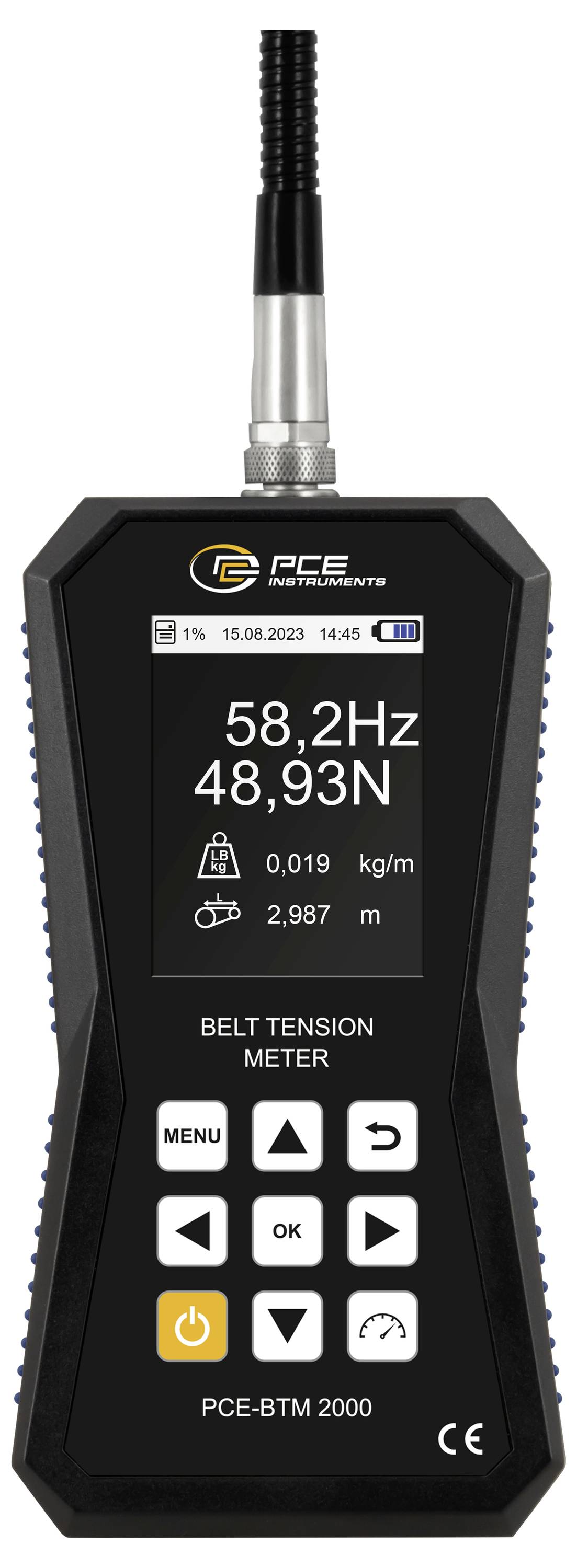

L'utente può scegliere tra due unità di misura quando si utilizza il misuratore di tensione della cinghia: N (unità SI) e lik-force (unità US). Il display grafico del dispositivo di misurazione della tensione della cinghia rappresenta il valore misurato come frequenza della cinghia in Hz. Quando si inserisce la massa e la lunghezza della cinghia, il dispositivo di misurazione della tensione di polarizzazione mostra anche la forza di trazione in Newton. Il menu grafico intuitivo viene visualizzato sul display a contrasto elevato del misuratore di tensione della cinghia in sei lingue selezionabili. Per ulteriori analisi e per motivi di garanzia della qualità, il misuratore di tensione della cinghia è dotato di una memoria. Nella memoria del misuratore di tensione della cinghia è possibile memorizzare fino a 750 record in 15 ordini da 50 valori di misura. In questo modo i dati non vengono persi dopo una misurazione in tempo reale e possono essere salvati per le misurazioni successive nel misuratore di tensione della cinghia.

CAMPI DI APPLICAZIONE PER MISURATORI DI TENSIONE A CINGHIA
La gamma di applicazioni del misuratore di tensione della cinghia è grande. È possibile verificare, ad esempio, grandi combinazioni di alberi motore, sistemi di trasporto, dispositivi di sollevamento, ascensori, industria automobilistica o macchine agricole.
La misurazione della tensione della cinghia è necessaria ogni volta che si devono effettuare interventi di manutenzione ottimali di macchine e impianti. Con il misuratore di tensione della cinghia di PCE Instruments è possibile determinare sia le tensioni della cinghia dentata che le cinghie trapezoidali. La tensione del nastro è un parametro importante per l'installazione, la configurazione, la manutenzione e la riparazione di azionamenti a nastro. Per questo motivo, la tensione della cinghia deve essere controllata regolarmente per tutta la durata con il misuratore di tensione della cinghia compatto e adattata se necessario. Solo grazie all'utilizzo del misuratore di precarico è possibile garantire la massima durata di tutti i componenti della macchina. Sia una tensione troppo alta che una tensione troppo bassa della cinghia possono causare danni. Un controllo regolare può ridurre notevolmente i costi di follow-up a causa di fermi non programmati, causati da danni ai cuscinetti o nastri difettosi. L'utilizzo di un dispositivo di misurazione della tensione della cinghia è quindi adatto per applicazioni nel campo della tecnologia dei motori, della produzione industriale, nei motori passo-passo, nella costruzione di utensili e macchine o anche nel campo della manutenzione e della manutenzione. Per garantire una lunga durata e prestazioni elevate di dispositivi, macchine e impianti, è importante misurare regolarmente la tensione della cinghia di trasmissione.

Oltre al misuratore di tensione Trumpspensimetro, PCE Instruments offre il sensore a collo di cigno PCE- BTM 2000 SHL. Per raggiungere anche punti di misurazione difficili da raggiungere in impianti collegati, il sensore è dotato di un lungo collo di cigno e di un cavo a spirale.

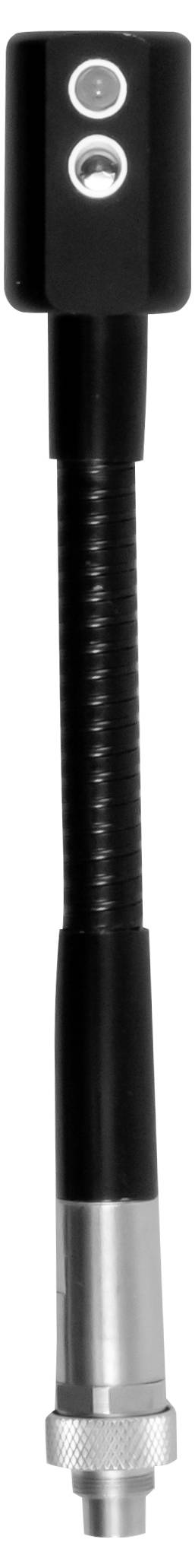

Il sensore di ricambio con collo di cigno corto PCE-BTM 2000 SHS può essere facilmente avvitato allo strumento di misura PCE-BTM 2000. Grazie al collo flessibile del sensore è possibile raggiungere anche punti di misurazione difficilmente accessibili.


THE NICKIT PRONTAZIONE/PRECARICO?
Poiché più forze agiscono su una trazione a nastro, di seguito vengono indicate le forze più importanti sulle trasmissioni a nastro per comprendere l'importanza della forza di precarico. La cinghia collega una piastra di azionamento a una puleggia di uscita. La piastra di comando è azionata da un motore che genera una coppia e la trasmette alla piastra di comando. La cinghia trasmette questa coppia alla puleggia di uscita sotto forma di forza circonferenziale. Le seguenti forze sono importanti.

La forza circonferenziale: La forza circonferenziale corrisponde alla forza utile che deve essere trasmessa dalla cinghia. La forza circonferenziale dipende dalla potenza del motore applicata e quindi dalla coppia, dal regime del motore e dal diametro della puleggia. Per rispettare l'equilibrio di forze, la forza circonferenziale determina la formazione di forze diverse nei dumper della cinghia. La differenza di forza tra il carico e il vuoto corrisponde alla forza circonferenziale trasmessa alla cinghia di uscita.

La forza di attrito: La forza di attrito sulla piastra di comando garantisce che la coppia del motore venga trasmessa alla puleggia di uscita tramite la cinghia. Sulla puleggia di uscita si crea una coppia utilizzabile che corrisponde al prodotto in forza circonferenziale e mezzo diametro della puleggia di uscita.

La forza centrifuga. La forza centrifuga aumenta in caso di aumento del numero di giri e garantisce che la cinghia si espande e quindi si stanti. In questo caso, la forza centrifuga agisce in contrasto con la forza adesiva.

La forza di precarico: Il precarico è diverso in condizioni dinamiche nel trum di carico e nel trum di vuoto. Nello stato statico, il precarico è identico in entrambi i trumen. Il precarico deve essere regolato in condizioni statiche mediante un dispositivo di misurazione della tensione in modo che in condizioni dinamiche vi sia sufficiente aderenza alle pulegge per garantire la trasmissione della forza dalla cinghia al disco, tenendo conto delle forze di rotazione che agiscono sulla cinghia in condizioni di funzionamento. Tuttavia, il precarico non deve essere regolato troppo in alto, altrimenti sotto carico possono verificarsi danni alla cinghia e/o ai cuscinetti. Il precarico corretto è specifico per ogni cinghia e per l'applicazione corrispondente. Nella maggior parte dei casi, i produttori di cinghie indicano il precarico corrispondente sotto forma di forze o frequenze. Con un misuratore di tensione è possibile determinare con precisione il precarico necessario dopo l'installazione e prima della messa in funzione di un motore a nastro.
