Name: PCE Instruments PCE-DPD-F2 Display digitale
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

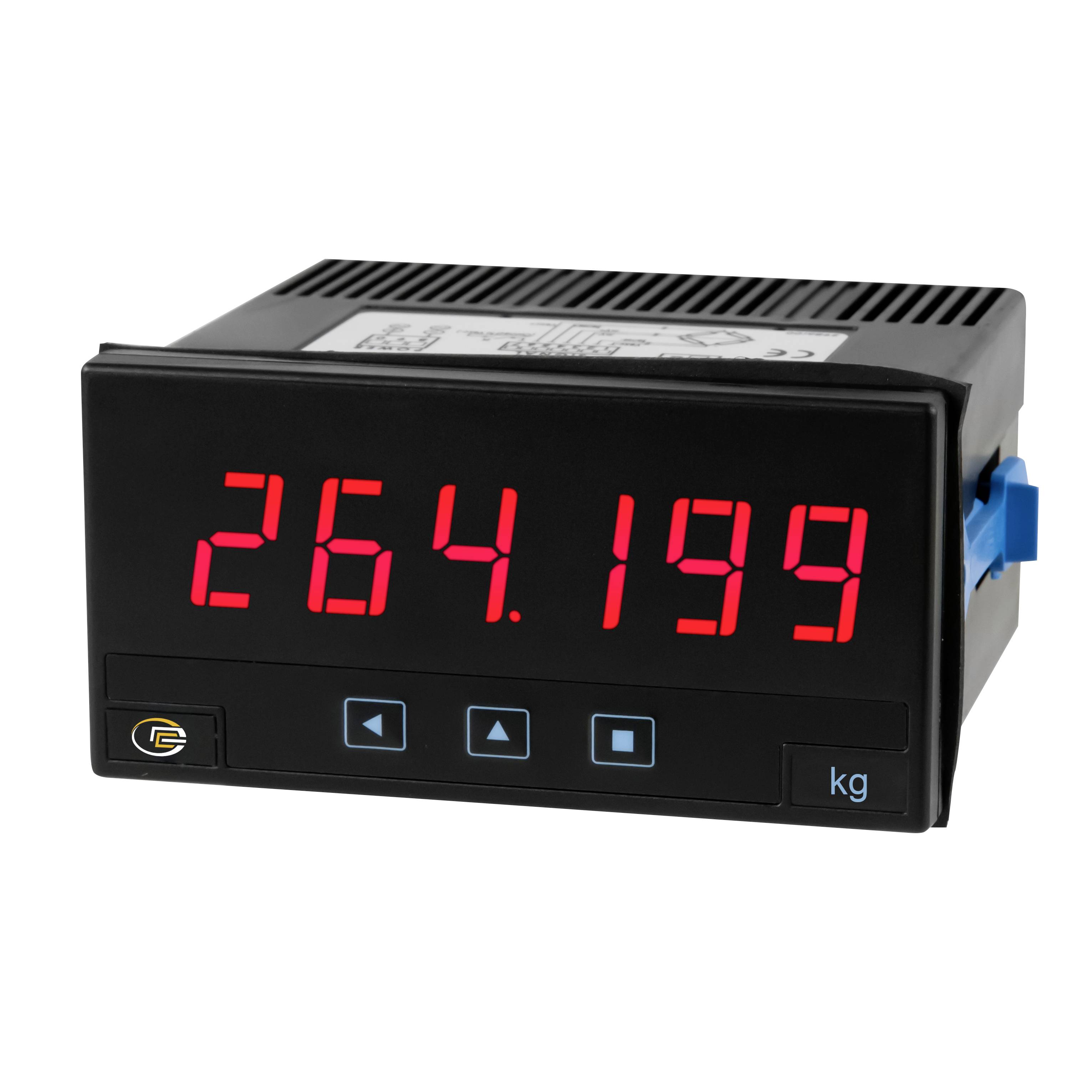

Pannello digitale che visualizza '264.199' in cifre LED rosse, con etichetta dell'unità 'kg' e pulsanti di controllo blu su un alloggiamento nero.

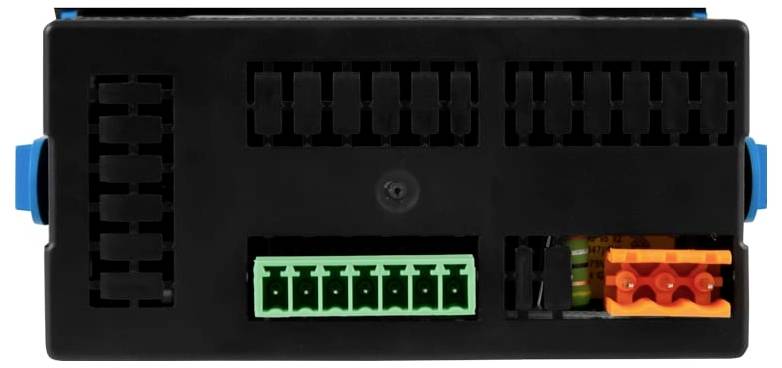

Modulo di controllo elettronico nero con porte connettore etichettate, inclusa una presa multipolare verde e una presa arancione sul lato anteriore.

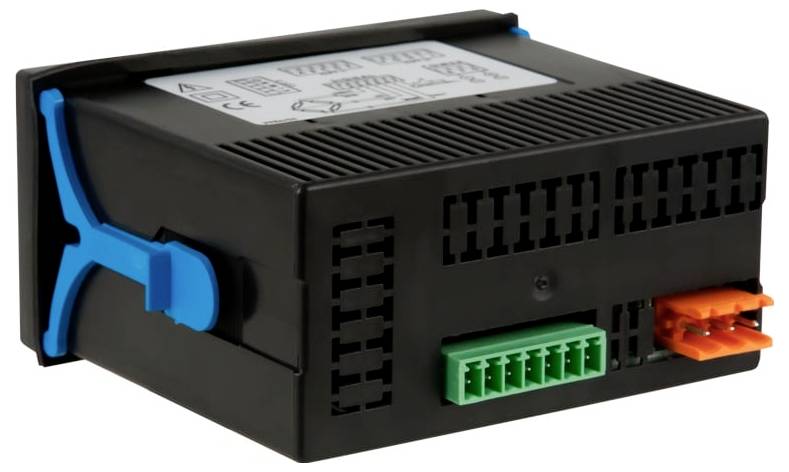

Modulo di controllo elettronico nero con chiusura laterale blu e connettori terminali verdi e arancioni sulla parte anteriore.

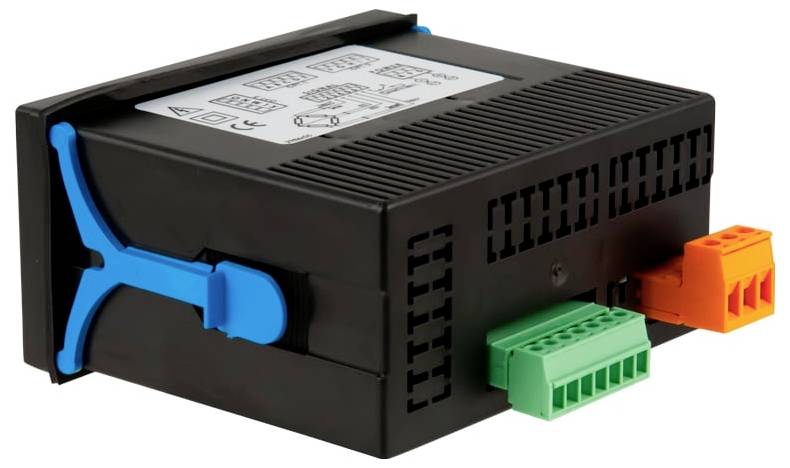

Modulo di controllo elettronico nero con latch laterale blu e connettori plug verde e arancione, mostrato su sfondo bianco.

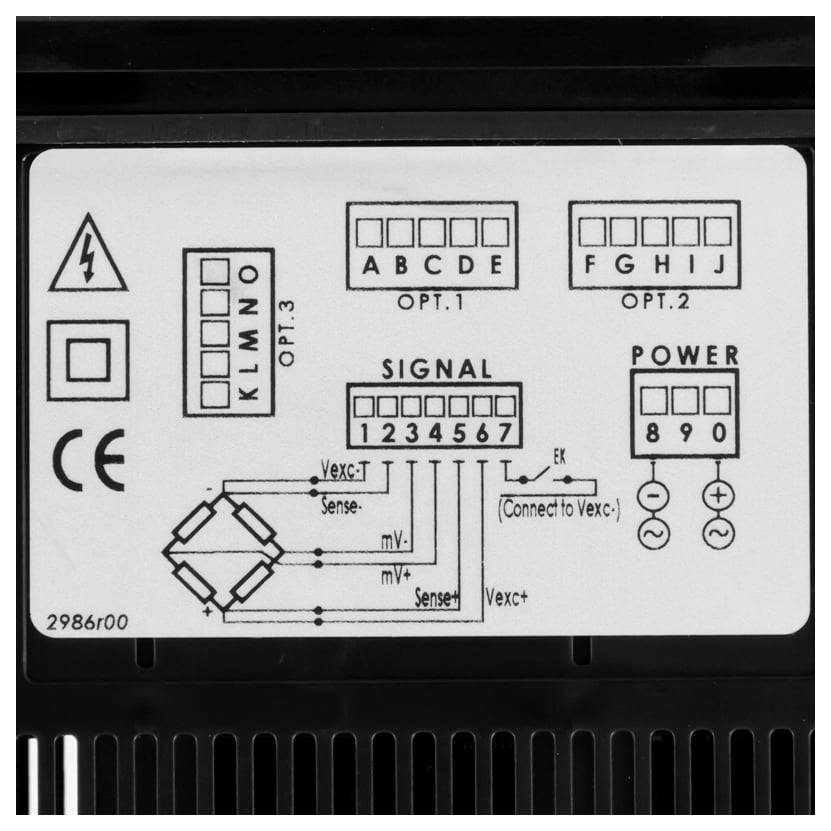

Diagramma etichettato per un modulo elettronico che mostra gli assegnamenti dei terminali per le connessioni OPT.1, OPT.2, OPT.3, SIGNAL e POWER.

1/5

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 6 Nov

2 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (359,00 € / Pezzo)

359,00 €

IVA incl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Intervallo di ingresso del segnale Precisione a 25 °C. Sensibilità in mV/ V a 5 V. Sensibilità in mV/V a 10 V. 0 ... 100 mV/ CC ± 0,05% MB 20 mV/V. 10 mV/V. 0 ... 30 mV DC ± 0,05% MB 6 mV/V. 3 mV/V. 0 ... 20 mV CC ± 0,05% MB 4 mV/V. 2 mV/V. 0 ... 15 mV CC ± 0,05% MB 3 mV/V. 1,5 mV/V. 0 ... 10 mV CC ± 0,05% MB. 2 mV/V. 1 mV/V. 0 ... 5 mV/DC ± 0,05% MB. 1 mV/V. 0,5 mV/V. Tensione di ingresso massima 30 V in tutti gli intervalli di misura Tensione di alimentazione celle di misurazione 5 V o 10 V. Corrente massima: 140 mA Numero massimo di celle di misurazione (per celle di misurazione da 350 Ohm, altrimenti max. 140 mA) Alimentazione 5 V: 1... 8 celle di misura Alimentazione 10 V: 1... 4 celle di misura Display a LED a 6 cifre a 7 segmenti Unità (utilizzabili dall'utente) g, kg, t, pz, mg, lb, N, KN Colore rosso Altezza delle cifre di 14 mm Intervallo di visualizzazione -199999... 999999 Punto decimale regolabile dopo ogni cifra rappresentata L'indicatore di eccesso e di eccesso lampeggia sul display Velocità di misurazione (regolabile) / tempo di risposta 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms. Frequenza di aggiornamento display 16 Hz Collegamenti elettrici Collegamenti a vite 1... 2,5 mm² Alimentazione elettrica 11... 60 V CC / 24/48 V CA Potenza assorbita max. 1 W senza schede di uscita max. 4 W con schede di uscita Grado di protezione frontale: IP65 Montaggio della sezione del pannello di commutazione Dimensione foratura del pannello di commutazione 92 x 44 mm Dimensioni 96 x 48 x 91 mm Peso circa 150 g Temperatura di esercizio: da 0 ... 50 °C Temperatura di stoccaggio -20... 70 °C Tempo di riscaldamento circa 15 minuti

Tipo prodotto: Display digitale

Campo di misura (min.): 0 V

Tipo: PCE-DPD-F2

Range misurazione (max.): 30 V

Tecnologia del display: LED

Display (Counts): 999999

Dim.: (L x L x A) 91 x 96 x 48 mm

Peso: 150 g

Illuminazione display: rosso

Profondità di montaggio: 91 mm

Colore: Rosso

Larghezza: 96 mm

Altezza: 48 mm

Lunghezza: 91 mm

Interfacce: Morsetto a vite

Altezza cifra: 14 mm

: di fabbrica senza certificato

Documenti & Download

Scheda tecnica

Scheda tecnica 2452776 PCE Instruments PCE-DPD-F2 Display digitale

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452776 PCE Instruments PCE-DPD-F2 Display digitale

Descrizione

Indicatore di forza PCE-DPD-F2 per estensimetri con mV/V / schede di uscita modulari / 6 display a LED DIGIT / 230 V o alimentazione di tensione 24 V, l'indicatore di montaggio viene utilizzato per visualizzare la forza e il peso determinati da sensori di forza e celle di pesatura con estensimetri. In questo modo il segnale di uscita della cella di misura non è importante, in quanto il display DMS consente di rappresentare il peso corretto in mV/V in base alla sensibilità impostata. Il display DMS rappresenta i valori misurati su un display a LED a 6 cifre. Il campo di misura potrebbe essere così teoricamente compreso tra -199999... 999999. A seconda della scala desiderata e impostata, è possibile applicare un'etichetta di unità corrispondente sul display da incasso. Il display DMS può alimentare direttamente la cella di misura collegata con estensimetri di tensione. La tensione di alimentazione è selezionabile tra 5 V e 10 V. A seconda della tensione selezionata, è possibile collegare al display digitale DMS fino a 8 o 4 celle di potenza o di pesatura. Come caratteristica speciale, questo display digitale per mV/V contraddistingue il concetto di uscita modulare. Sono disponibili diverse schede di uscita intercambiabili a seconda del caso di utilizzo.

Testo tradotto automaticamente
