Name: PCE Instruments PCE-DPD-U Display digitale
Brand: PCE Instruments
SKU: 2452393
Availability: BackOrder

Pannello digitale con display nero che mostra '69.8' in rosso, con piccoli pulsanti di controllo illuminati in blu e un indicatore 'N'.

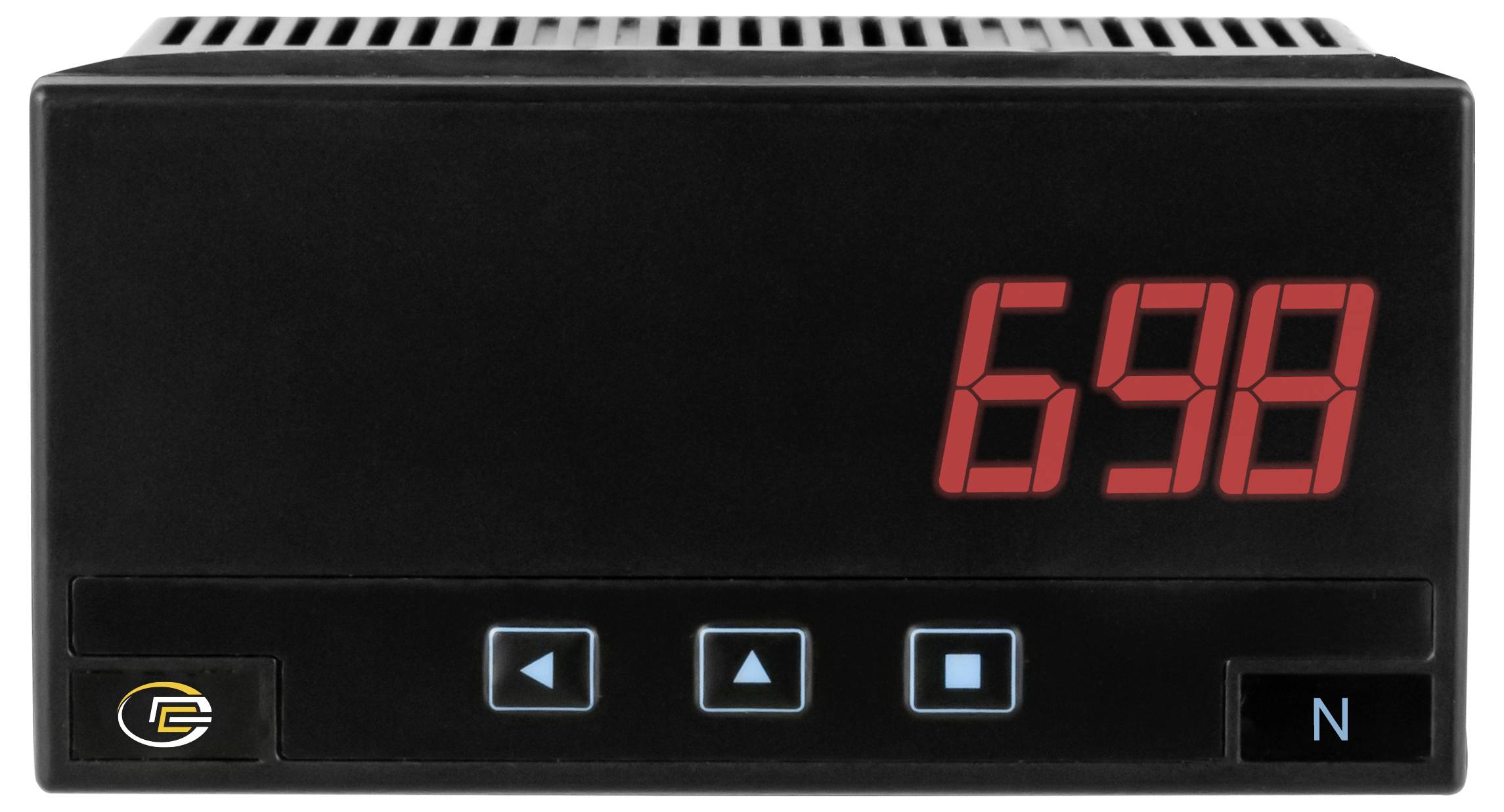

Pannello di controllo digitale nero con display a sette segmenti rosso che legge '698', tre pulsanti blu a forma di freccia/quadrato e un indicatore 'N' sulla destra.

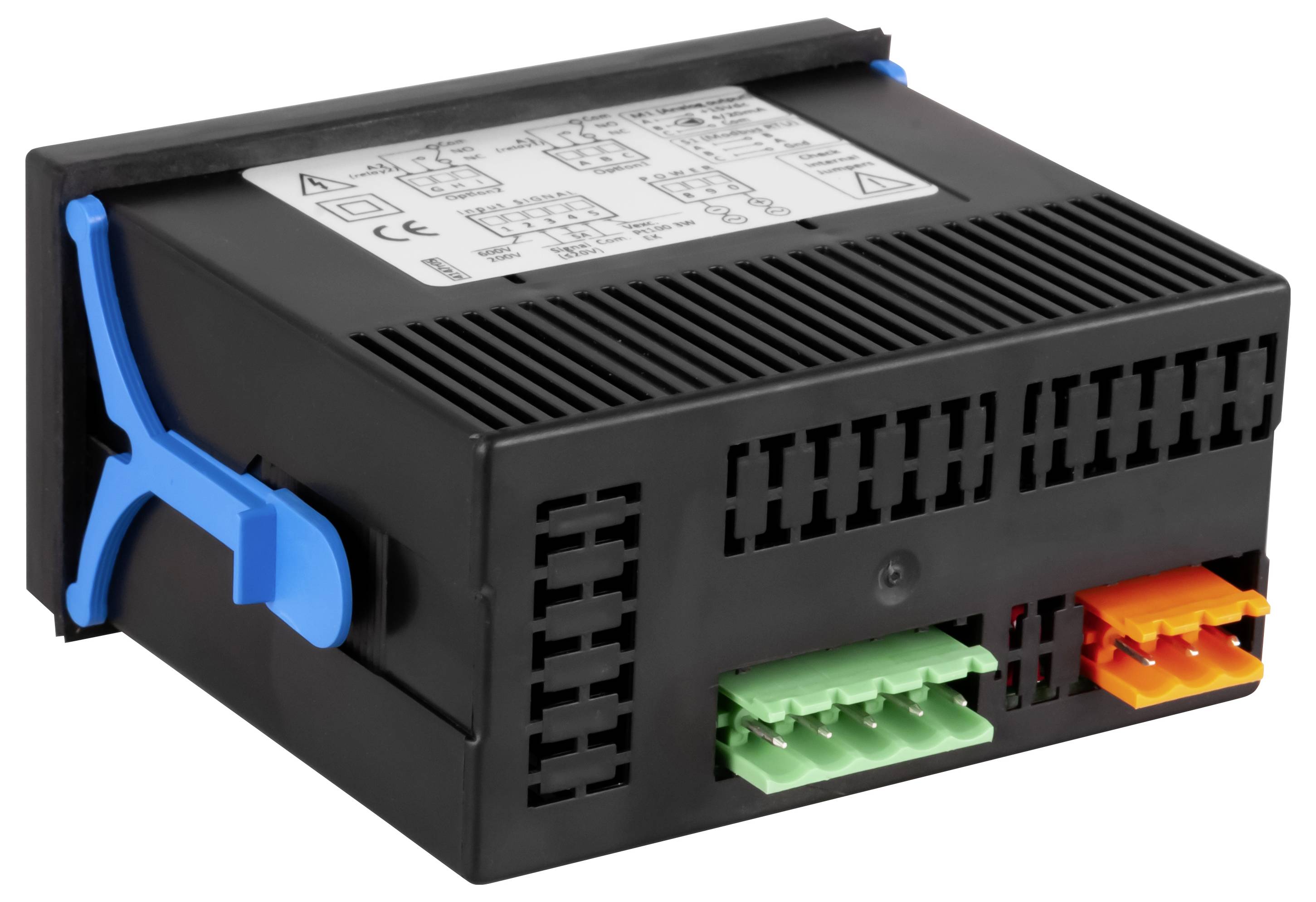

Modulo di controllo elettronico industriale nero con carcassa ventilata, clip laterali blu e connettori terminali verdi e arancioni sulla parte anteriore

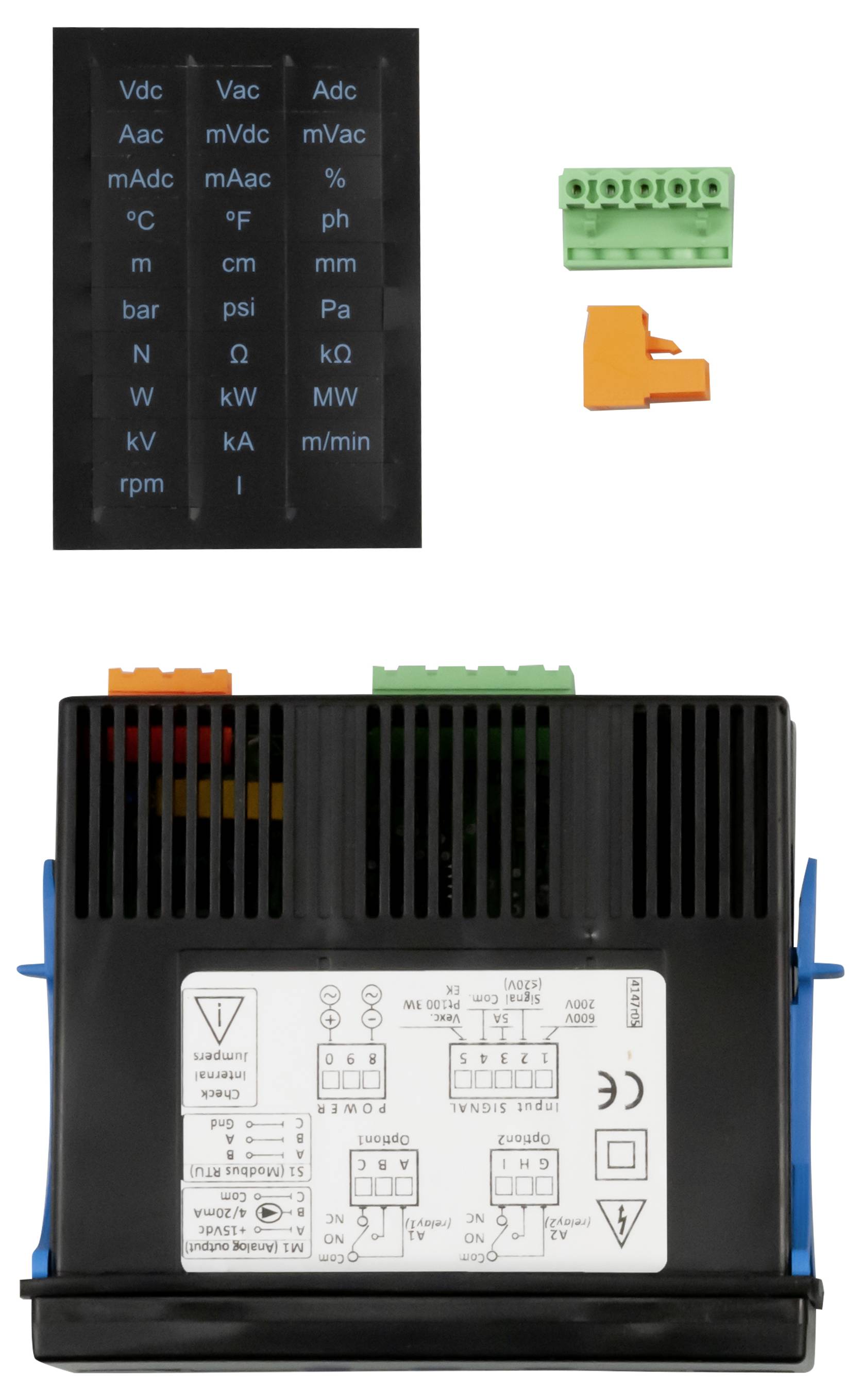

Pannello digitale con display anteriore nero, etichette di cablaggio, blocco connettore verde e clip arancione, mostrato con diagramma del layout dei terminali posteriori.

1/4

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 18 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (219,99 € / Pezzo)

219,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Strumento di misura da incasso

Lato anteriore IP 65
Possibilità di diverse unità
Display digitale per il processo industriale
Uscite opzionali
Display digitale a 4 cifre
Molti sensori collegabili

Dati tecnici

Ingresso 2, 3 conduttori PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Termocoppie tipo K, J, E, N, L, R, S, B, T, C Potenziometro: 500... 20 kohm Resistenza: 5k... 50 kohm Segnali di processo: 4... 20 mA, 0... 10 V Frequenza: 0... 100 Hz Tensione CC: 60 mV, 200 mV 2 V, 20 V, 200 V, 600 V. Corrente DC: 20 mA, 5 A. TENSIONE AC: 2 V, 20 V, 200 V, 600 V. Corrente AC: 20 mA, velocità di misurazione 5 A 3 / secondo Risoluzione 16 bit Precisione 0,1 % Resistenza interna Misurazione della tensione: 1 MΩ Misurazione della corrente: 12 Ω Scala 21 punti Display a LED a 4 cifre a 7 segmenti, a tre colori Intervallo di visualizzazione -1999... 9999 Uscite relè, Anaog, seriale con schede di uscita opzionali Temperatura ambiente In funzione: 0 °C... 55 °C Conservazione: -20 °C... +70 °C Dimensioni display digitale 96 mm x 48 mm x 91 mm Foratura del pannello di commutazione 92 mm x 45 mm (secondo DIN) Tensione di alimentazione 18... 265 V AC/DC Tipo di protezione frontale: IP 65 Peso 200 g Montaggio clip di montaggio con viti di serraggio, collegamento elettrico tramite morsettiera alloggiamento display digitale robusto alloggiamento in plastica

Tipo prodotto: Display digitale

Funzioni: Tensione

Tipo: PCE-DPD-U

Range misurazione (max.): 600 V

Larghezza di incasso: 92 mm

Display (Counts): 9999

Altezza installazione: 45 mm

Dim.: (L x L x A) 96 x 48 x 91 mm

Caratteristiche: Scala doppia

Larghezza: 48 mm

Altezza: 91 mm

Lunghezza: 96 mm

: di fabbrica senza certificato

Documenti & Download

Scheda tecnica

Scheda tecnica 2452393 PCE Instruments PCE-DPD-U Display digitale

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452393 PCE Instruments PCE-DPD-U Display digitale

Descrizione

Strumento di misura da incasso Display universale per diversi segnali / 4 cifre / schede di uscita opzionali / struttura modulare / IP65 frontale lo strumento di misura da incasso è configurabile come voltmetro AC e DC (fino a 600 VAC / DC), amperometro AC e DC (fino a 5 AAC / DC). Inoltre, lo strumento di misura da incasso mostra i valori di misura dei segnali di processo (mA, VDC), delle termocoppie, dei sensori di temperatura resistivi (PT, Ni, PTC e NTC), resistenze, potenziometri e frequenza. Lo strumento di misura da incasso è configurabile tramite i tasti frontali. Lo strumento di misura da incasso viene installato in una sezione del pannello di commutazione con dimensioni standard 96 x 48 mm (1/8 DIN). Il valore misurato è scalabile con 4 cifre (9999 / -1999). Allo stesso modo, sono disponibili una funzione di accesso rapido ai valori di impostazione dell'allarme, controllo esterno per l'attivazione di funzioni predefinite, modalità Eco per un basso consumo, doppia scala selezionabile, 5 livelli di luminosità configurabili sullo strumento di misurazione da incasso. Un unico alimentatore universale 18... 265 V CA / CC rende lo strumento di misura da incasso un dispositivo di misura di processo facile da utilizzare. I moduli opzionali per l'uscita e il controllo (relè, uscita analogica, Modbus RTU) sono pronti per l'utente dello strumento di misura da incasso.
