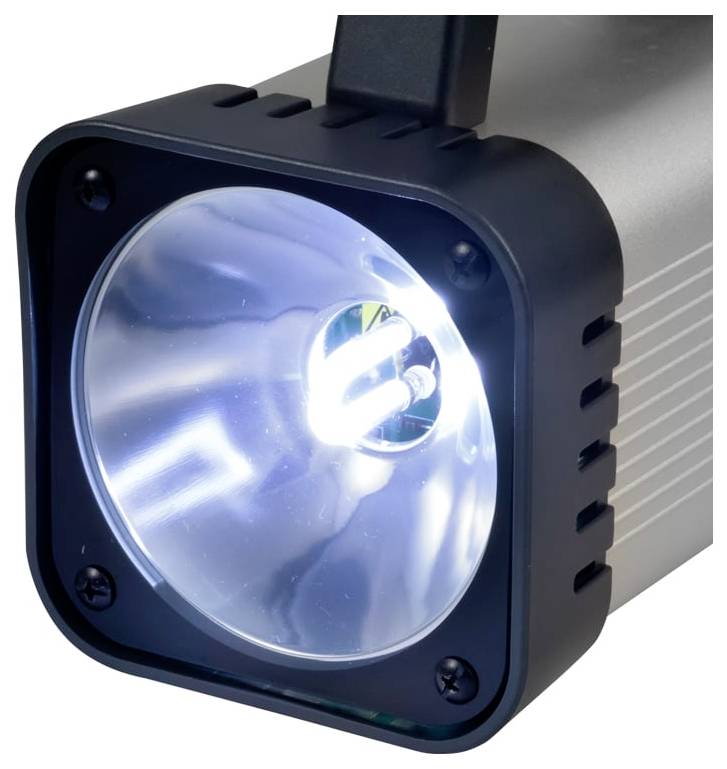

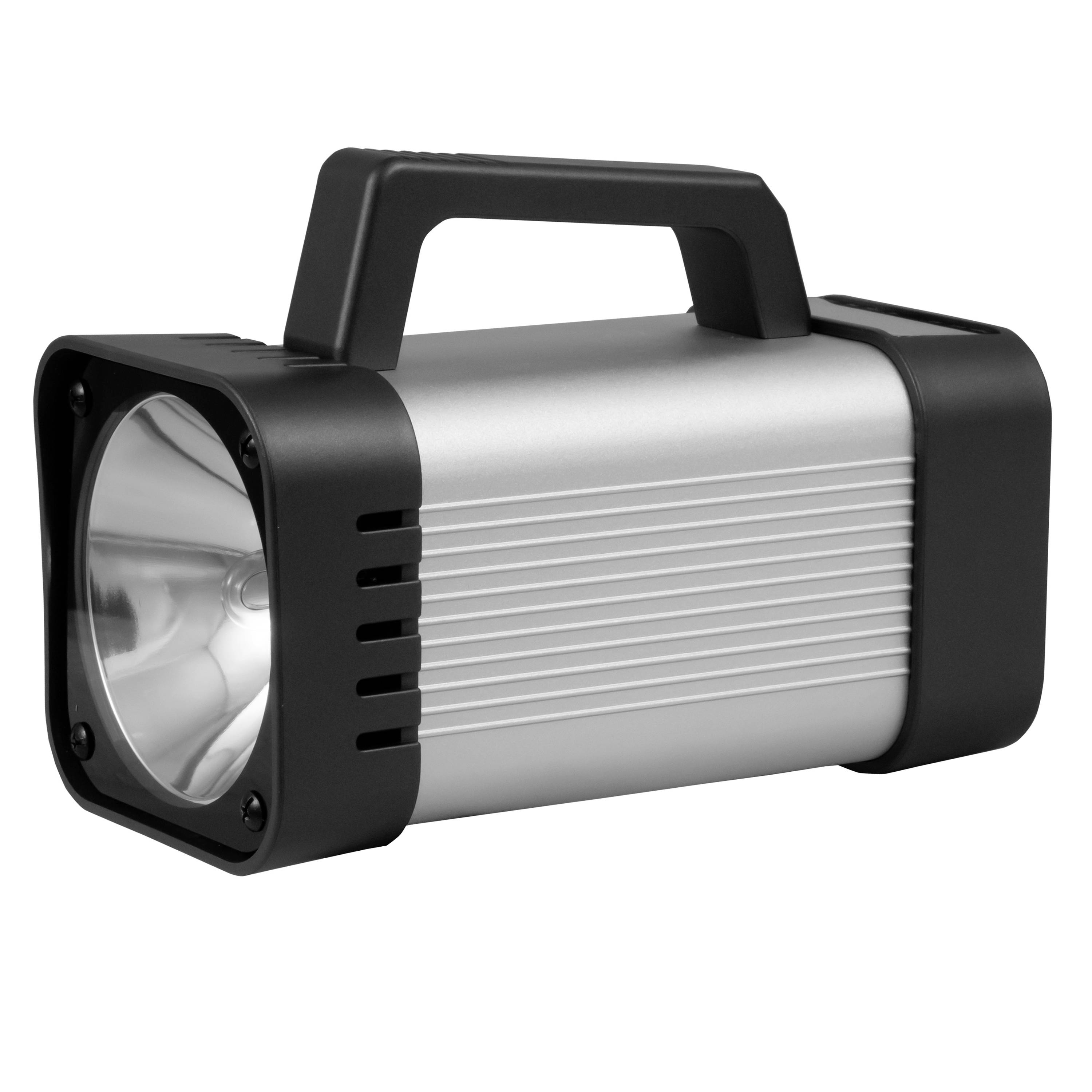

PCE Instruments PCE-DSX 20 Luce stroboscopica LED Bianco

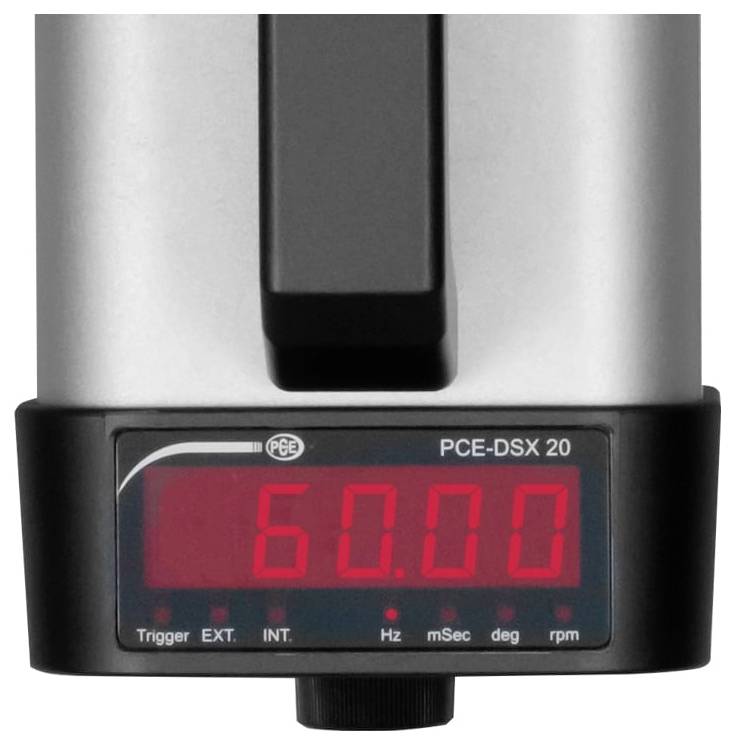

Lo stroboscopio digitale viene utilizzato principalmente per la misurazione del numero di giri o delle vibrazioni o anche per l'osservazione del movimento. Questo stroboscopio digitale ha una struttura piccola e un peso ridotto. In questo modo, lo stroboscopio digitale può essere utilizzato comodamente anche durante le misurazioni in punti difficili da raggiungere. Il dispositivo è lo strumento ottimale per il professionista. La frequenza del flash viene impostata tramite una manopola sullo stroboscopio digitale e visualizzata su un display digitale. Con lo stroboscopio digitale è possibile un funzionamento continuo senza problemi.

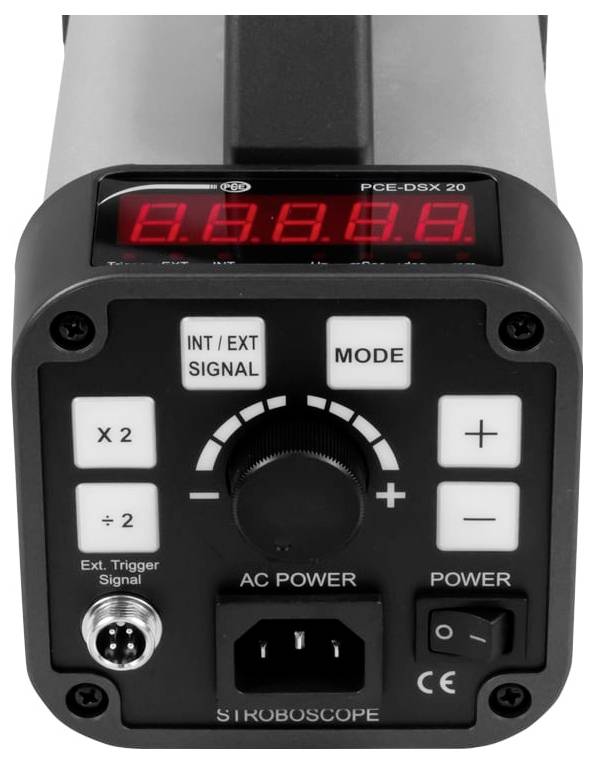

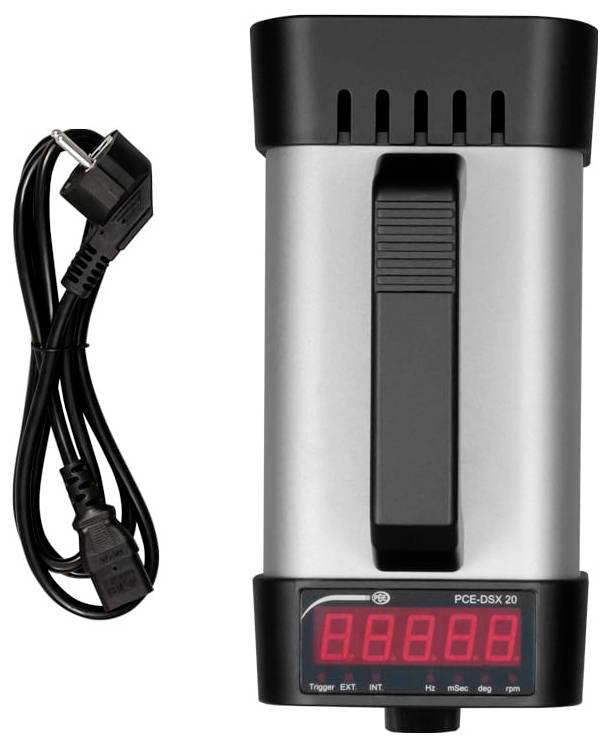

Il dispositivo dispone inoltre di un ingresso trigger, che consente un trigger esterno o la sincronizzazione. La tensione di alimentazione è garantita dal cavo di alimentazione. Tramite la tastiera è possibile selezionare la velocità di rotazione dimezzata o doppia.
Ambiti di utilizzo
Questo stroboscopio digitale è lo strumento ideale per tecnici di assistenza e personale di manutenzione di impianti e macchinari industriali. Controllare il numero di giri, l'esecuzione continua o rendere visibili gli errori che non si riconoscono a occhio nudo - portare i processi a un arresto ottico.
Lo stroboscopio si è dimostrato valido da anni in molti processi industriali, ma anche nella ricerca e sviluppo:
Su impianti di riempimento e macchine etichettatrici di birrifici e produttori di acqua minerale

Su macchine per carta e stampa: Lo stroboscopio digitale serve a rilevare il Passer a velocità superiori a 60 m/min. Si guarda la ferrovia prima dell'avvolgimento con lo stroboscopio digitale. Con lo stroboscopio digitale è possibile rendere visibili visivamente i più piccoli errori di processo, come ad es. Pulsazioni. L'immagine successiva è stata fatta sul lungo setaccio di una macchina per la carta. Tutte le strisce e le ventose sotto il setaccio, che scorre lungo queste strisce, lavoravano senza problemi, tranne una. Naturalmente, questo non era visibile visivamente. Con lo stroboscopio digitale è stata rilevata la fonte di errore di marcature molto sottili sulla carta finita.

Su macchine web in fabbriche tessili

Nel settore automobilistico

Su macchine e motori a funzionamento rapido: Lo stroboscopio digitale viene utilizzato per determinare il numero di giri, come si può vedere nell'immagine accanto. Spesso questo serve per controllare o per regolare la velocità di rotazione di grandi corridori veloci con i dati provenienti dal sistema di controllo del processo o il valore di velocità indicato su un display digitale, che proviene HER per lo più elettricamente. Inoltre, l'albero viene controllato per verificare la scentratura. In questo modo lo stroboscopio digitale è lo strumento ottimale per l'ispezione di motori, alberi, cinghie di trasmissione, cilindri... Proprio di tutto ciò che was rotate, durante il funzionamento.

Su sistemi di ventilazione nell'industria climatica

Su impianti di laminazione a nastro nell'industria dell'acciaio

Lo stroboscopio digitale è lo strumento ottimale in tutti i casi in cui le parti rotanti sono in uso o nei processi di produzione con un elevato numero di pezzi.

Nota per la prevenzione degli incidenti durante l'utilizzo dello stroboscopio digitale:
Tutti gli oggetti che vengono otticamente arrestati con lo stroboscopio digitale si muovono ad alta velocità. Pertanto, mantenere sempre una distanza di sicurezza e non toccare l'oggetto di prova.

Istruzioni generali per l'uso dello stroboscopio digitale
Le immagini accanto mostrano come utilizzare correttamente lo stroboscopio digitale per produrre valori corretti o un'immagine fissa ottimale o quali sono le cause dietro, ad es. Un doppio numero di giri (invece di 110/ min è 220/ min). La procedura corretta si applica in generale, anche se in questo caso vengono trattati solo l'esempio di azionamento e di albero di trasmissione." Durante la valutazione di una sola ripresa è facile raggiungere un arresto ottico (qui si trova sempre un punto caratteristico su cui è possibile impostare lo stroboscopio digitale). Quando si guarda più cinghie trapezoidali con lo stroboscopio digitale, se possibile, ad esempio in caso di arresto per la riparazione o la manutenzione della macchina, contrassegnare una linea di riferimento con un gesso perpendicolare alla direzione di scorrimento su tutte le cinghie.

Esempio di misurazione su un albero:
In caso di albero ben centrato o perfettamente centrato con girante, misurare sempre la velocità effettiva a veicolo fermo ottico. Se la girante ha un urto assiale o uno sbilanciamento, ad es. Con lo stroboscopio digitale si misura il doppio numero di giri. Questo fatto spesso porta a valutazioni errate durante il funzionamento in loco.
