Acquista PCE Instruments PCE-ET 5000 Misuratore di terra da Conrad

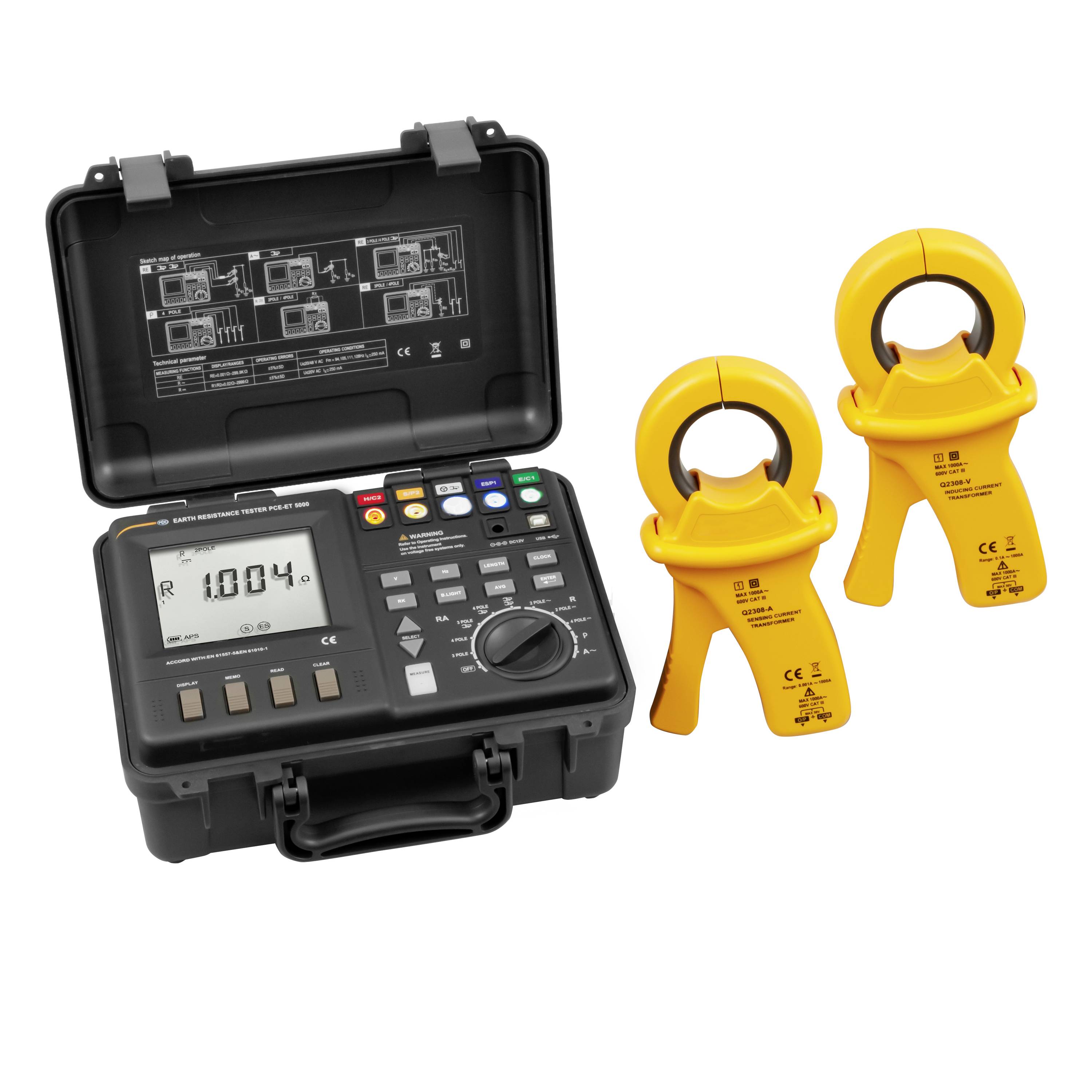

Tester elettrico portatile in una custodia rigida con due sensori a pinza gialli accanto ad esso

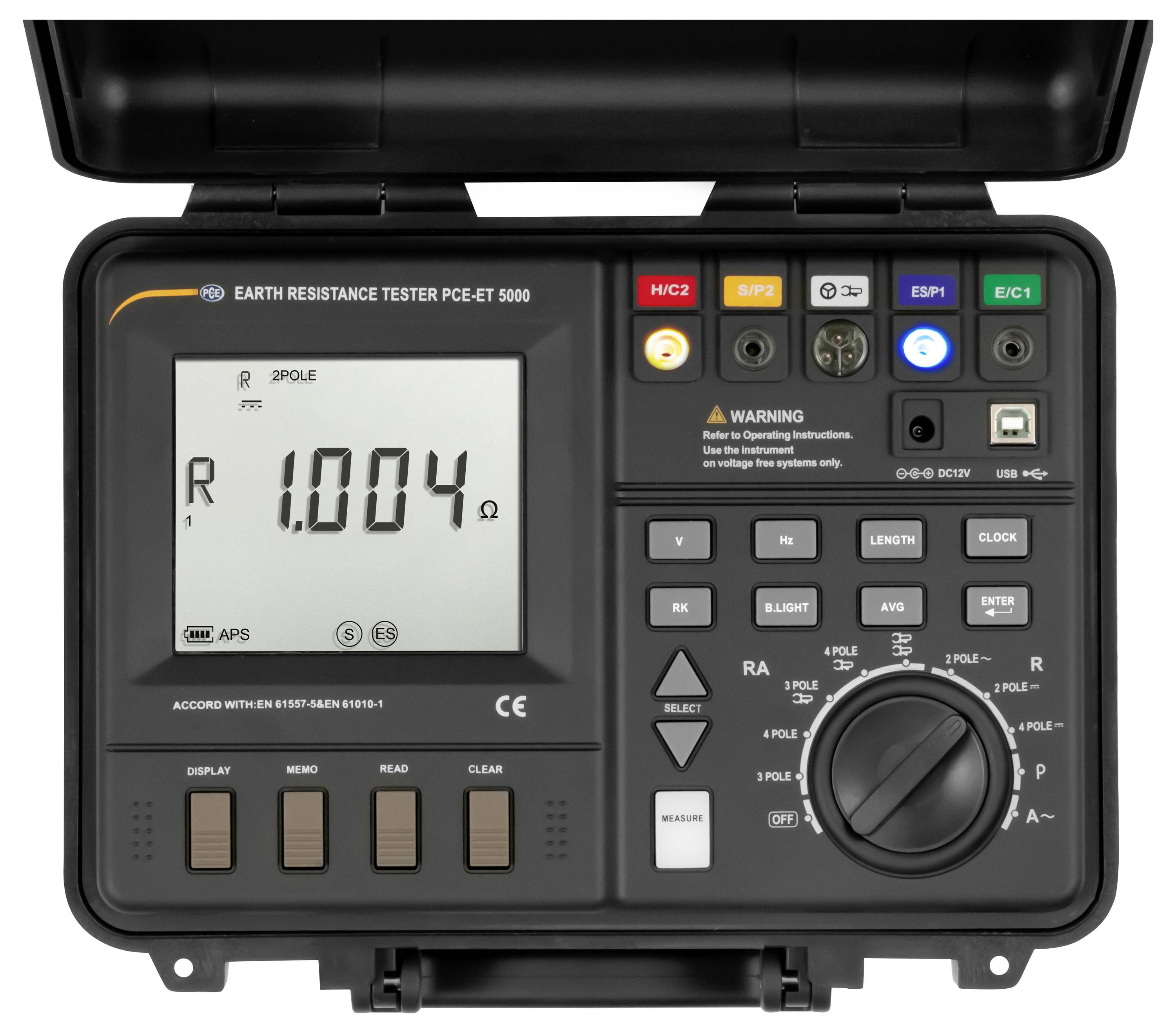

Tester di resistenza di terra portatile con display digitale che mostra 1.004 ohm, pulsanti di controllo e selettore rotativo in una custodia protettiva.

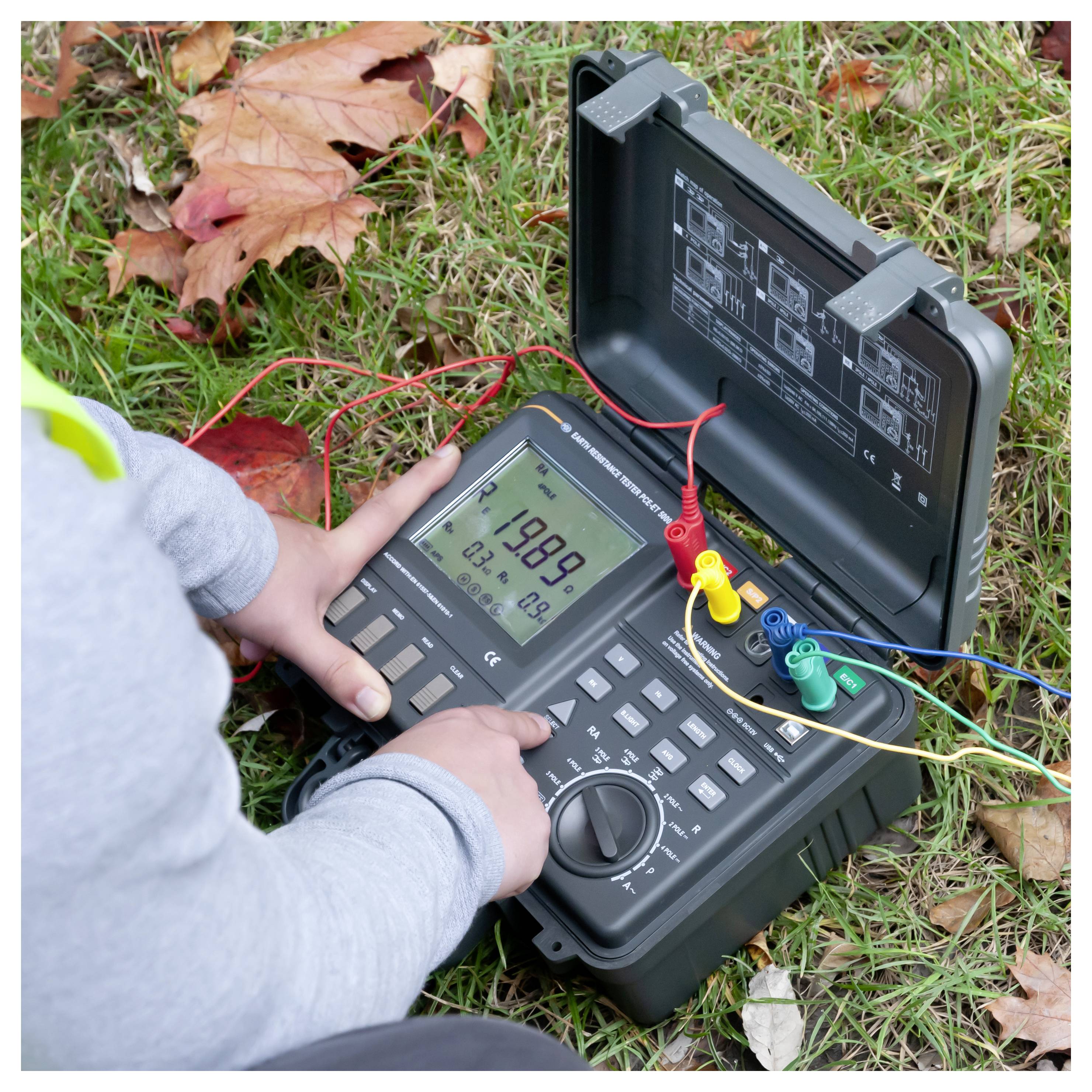

Persona che utilizza un misuratore elettrico portatile all'aperto sull'erba, con sonde collegate a fili e un coperchio della custodia che mostra schemi di collegamento.

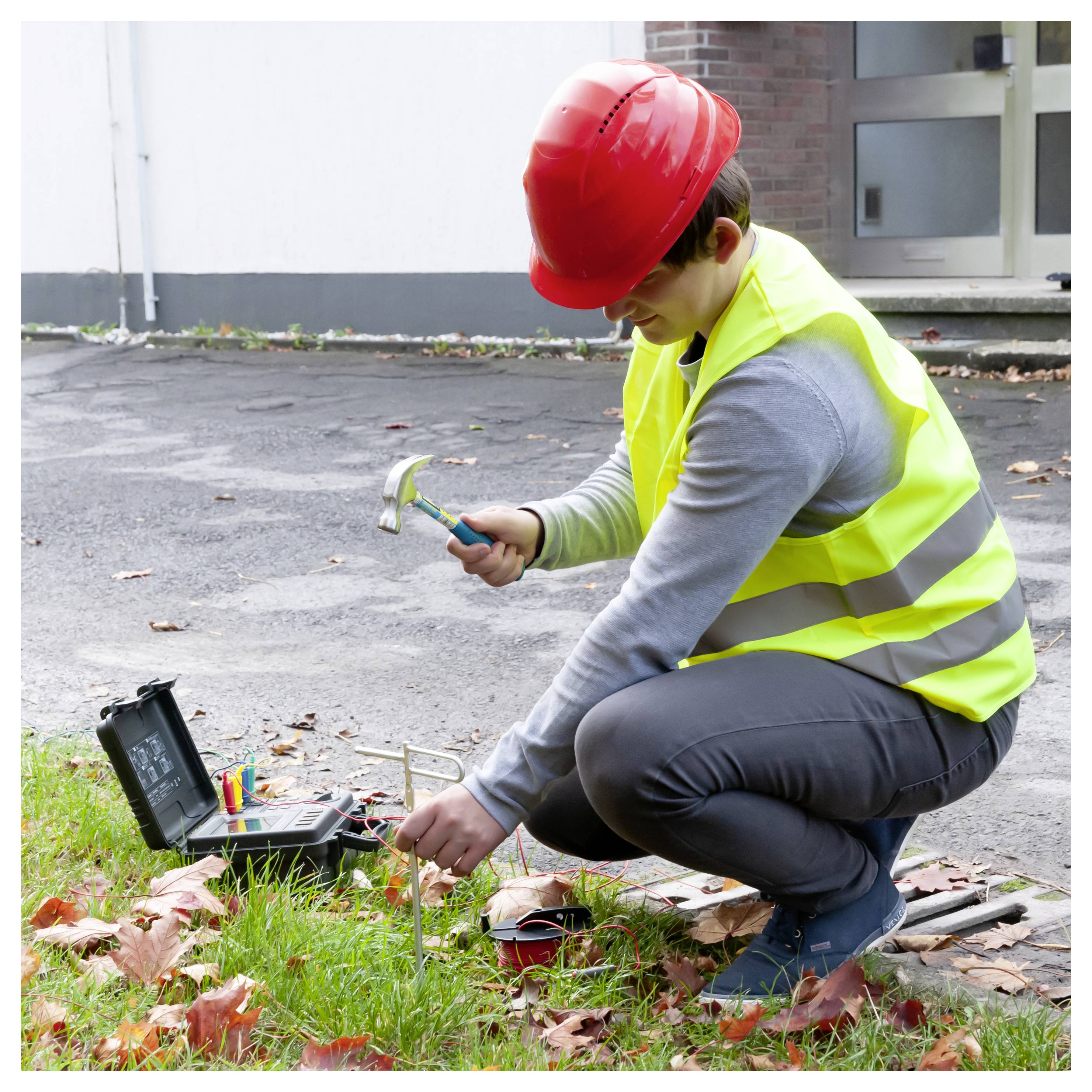

Operaio con casco protettivo rosso e giubbotto ad alta visibilità inginocchiato all'aperto, che utilizza attrezzi per ispezionare o riparare i cavi interrati.

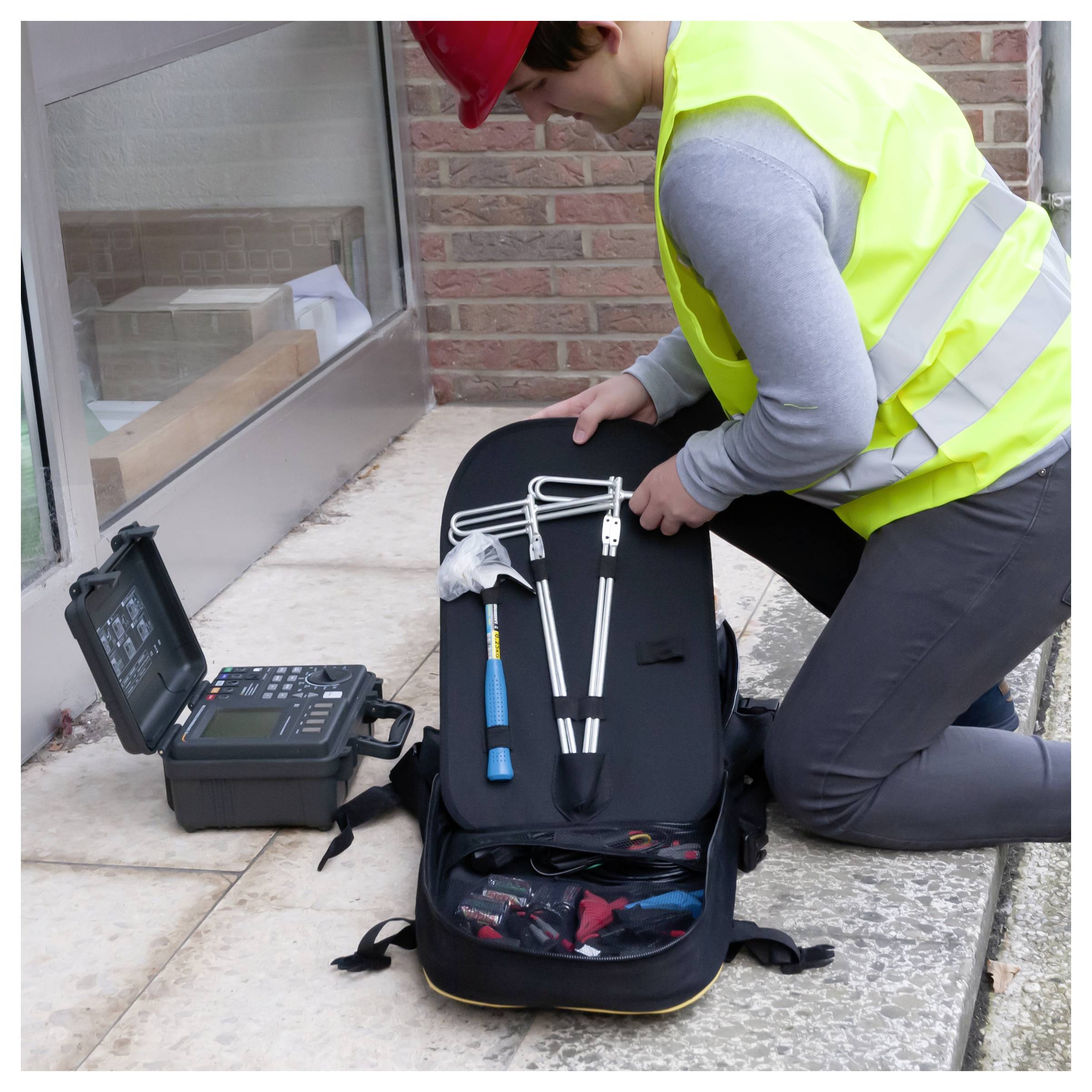

Tecnico inginocchiato con una sacca portautensili aperta e attrezzature di ispezione accanto a una finestra di un edificio, in preparazione per il lavoro.

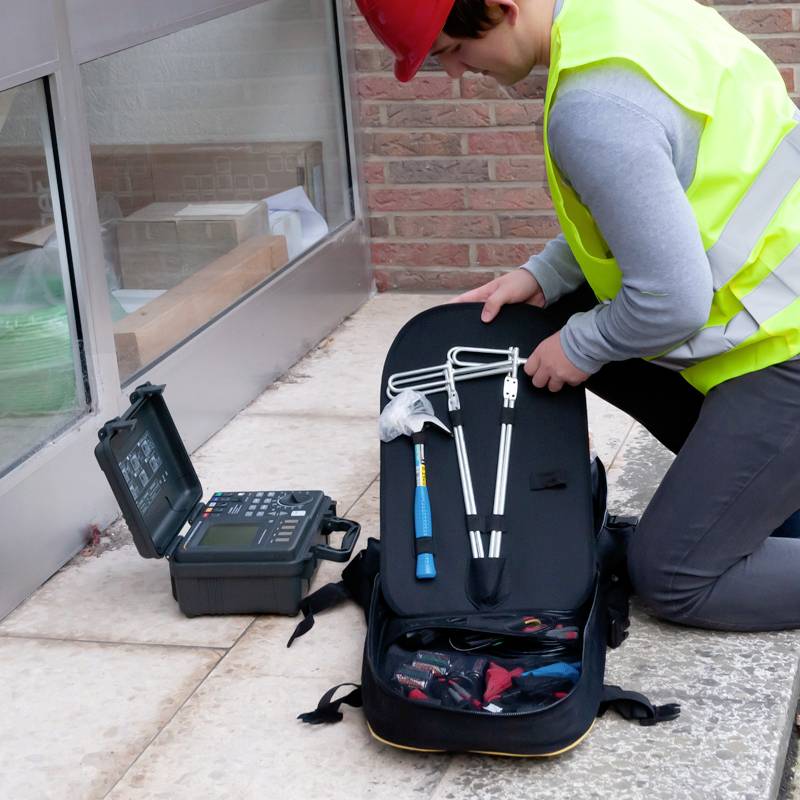

Un lavoratore con giubbotto ad alta visibilità e casco sta utilizzando uno strumento di misurazione davanti a un edificio. Nei pressi ci sono degli attrezzi e un dispositivo aperto.

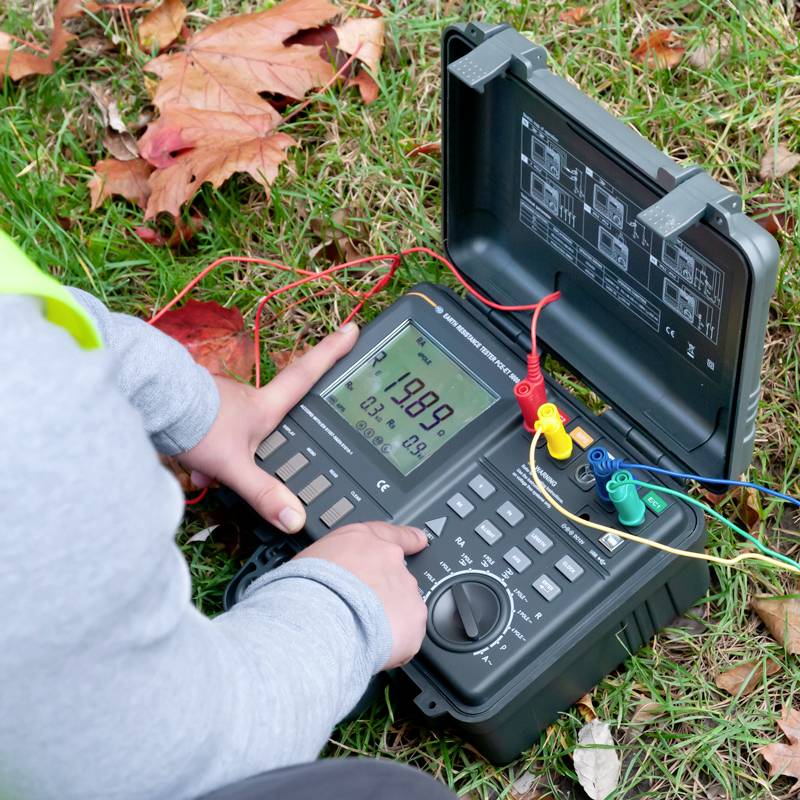

Una persona utilizza un multimetro digitale all'aperto su un prato con foglie autunnali. Lo strumento mostra una tensione di 19,98 V.

1/7

Scheda tecnica (PDF)

Consegna entro Ven. 25 Set.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3200,82 € / Pezzo)

3200,82 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Misuratore di messa a terra PCE-ET 5000

Utilizzo mobile grazie alla batteria e alle batterie
Memoria dati per un'analisi successiva sul PC
Ausilio di collegamento visivo per un facile utilizzo
Allarme in caso di collegamento errato del cavo di misurazione
Misurazione diretta e indiretta della resistenza
Correnti di disturbo, tensione di disturbo, frequenze di disturbo

Dati tecnici

Resistenza di messa a terra a 3 poli Tensione di prova 20, 48 V CA Frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Corrente di cortocircuito 250 mA Tempo di prova 26 secondi Resistenza della sonda RS< 100 kΩ Resistenza di messa a terra ausiliaria Rh< 100 kΩ Risoluzione 0,001 Ω Campo di misura Re 0,02 Ω... 300 kΩ Precisione ±(5% + 10 cifre) IVA< 24 V FST 16... 400 Hz La precisione è garantita in un ambiente di 0... 28 °C,< 80 % UR (senza condensa). Tempo di reazione <15 secondi (tempo necessario per raggiungere la precisione specificata, dopo l'inizio della misurazione con funzione media disattivata). Resistenza di messa a terra a 4 poli Tensione di prova 20, 48 V CA Frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Corrente di cortocircuito 250 mA Tempo di prova 30 secondi Resistenza della sonda RS< 100 kΩ Resistenza di messa a terra ausiliaria Rh< 100 kΩ Risoluzione 0,001 Ω Campo di misura Re 0,02 Ω... 300 kΩ Precisione ±(5% + 10 cifre) IVA< 24 V FST 16... 400 Hz La precisione è garantita in un ambiente di 0... 28 °C,< 80 % UR (senza condensa). Tempo di reazione < 25 secondi (tempo necessario per raggiungere la precisione specificata, dopo l'inizio della misurazione con funzione media disattivata). Resistenza di messa a terra a 3 poli con pinza amperometrica Tensione di prova 20, 48 V CA Frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Corrente di cortocircuito 250 mA Tempo di prova 26 secondi Resistenza della sonda RS <100 kΩ Resistenza di messa a terra ausiliaria Rh <100 kΩ Risoluzione 0,001 Ω Campo di misura Re 0,02 Ω... 20 kΩ Precisione ±(5% + 10 cifre) IVA< 24 V FST 16... 400 Hz La precisione è garantita in un ambiente di 0... 28 °C,< 80 % UR (senza condensa). Tempo di reazione <25 secondi (tempo necessario per raggiungere la precisione specificata, dopo l'inizio della misurazione con funzione media disattivata). Se la corrente sulla pinza amperometrica è troppo bassa, la misurazione può essere interrotta. Resistenza di messa a terra a 4 poli con pinza amperometrica tensione di prova 20, frequenza di prova 48 V AC 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Corrente di cortocircuito 250 mA Tempo di prova 26 secondi Resistenza della sonda RS <100 kΩ Resistenza di messa a terra ausiliaria Rh <100 kΩ Risoluzione 0,001 Ω Campo di misura Re 0,02 Ω... 20 kΩ Precisione ±(5% + 10 cifre) Ust< 24 V FST 16... 400 Hz La precisione è garantita in un ambiente di 0... 28 °C,< 80 % UR (senza condensa). Tempo di reazione <25 secondi (tempo necessario per raggiungere la precisione specificata, dopo l'inizio della misurazione con funzione media disattivata). Se la corrente sulla pinza amperometrica è troppo bassa, la misurazione può essere interrotta. Resistenza di messa a terra solo con pinze amperometriche Tensione di prova 48 V CA Frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, corrente di cortocircuito AFC 250 mA tempo di prova 26 secondi campo di misura Re 0,02 Ω... 150 Ω Risoluzione 0,001 Ω Precisione ±(5% + 10 cifre) Ust< 24 V FST 16... 400 Hz La precisione è garantita in un ambiente di 0... 28 °C,< 80 % UR (senza condensa). Tempo di reazione <25 secondi (tempo necessario per raggiungere la precisione specificata, dopo l'inizio della misurazione con funzione media disattivata). Se la corrente sulla pinza amperometrica è troppo bassa, la misurazione può essere interrotta. Resistenza al suolo (resistenza alla distanza) tensione di prova 20, 48 V AC frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, corrente di cortocircuito AFC 250 mA tempo di prova 26 secondi risoluzione 0,001 Ω * m campo di misura Re 0,02 Ω... 1000 kΩ * m Precisione ±(5% + 10 cifre) Misurazione della resistenza a 2 poli (AC) Tensione di prova 20 V CA Frequenza di prova 94 Hz, 105 Hz, 111 Hz, 128 Hz, corrente di cortocircuito AFC 250 mA Tempo di prova 26 secondi Campo di misura Re 0,02 Ω... 300 kΩ Risoluzione 0,001 Ω Precisione ±(5% + 10 cifre) Ust< 24 V FST 16... 400 Hz Misurazione della resistenza a 2 poli (CC) tensione di prova 20 V CC Corrente di cortocircuito 250 mA tempo di prova 26 secondi campo di misura Re 0,02... 3 kΩ Risoluzione 0,001 Ω Precisione ±(5% + 10 cifre) Ust< 3 V FST 16... 400 Hz Misurazione della resistenza a 4 poli (CC) Tensione di prova 20 V CC Corrente di cortocircuito 250 mA Tempo di prova 26 secondi Campo di misura Re 0,02 Ω... 3 kΩ Risoluzione 0,001 Ω Precisione ±(5% + 10 cifre) Ust< 3 V FST 16... 400 Hz Compensazione della linea Tensione di prova 20, 48 V CA Frequenza di prova 94 Hz, 105 Hz 111 Hz, 128 Hz, corrente di cortocircuito AFC 250 mA Tempo di prova 26 secondi Risoluzione 0,001 Ω Campo di misura Re 0,02 Ω... 30 Ω Precisione ±(3% + 10 cifre) Ust< 24 V FST 16... 400 Hz Tensione di disturbo Intervallo di misura ±50 V CC 1... 50 V CA Risoluzione 0,1 V. Precisione ±(5% + 5 cifre) Intervallo di misura della corrente di disturbo 20 mA... 2 A Risoluzione: 1 mA Precisione ±(5% + 5 cifre) Frequenza di interferenza Campo di misura 16... 400 Hz Risoluzione 1 Hz Precisione ±(1% + 10 cifre) Ulteriori specifiche memoria dati 100 Valori di misura condizioni di funzionamento 0... 40 °C,< 80% UR (senza condensa) Condizioni ambientali per la ricarica della batteria 10... 40 °C,< 80% UR (Senza condensa) condizioni di stoccaggio -10... 50 °C,< 90 % UR (Senza condensa) condizioni di stoccaggio per la batteria -20... 30 °C,< 80% UR (Senza condensa) altezza di stoccaggio< 12.000 m. Altezza operativa <2.000 m. Diametro morsetto 51 mm Display LCD retroilluminato, display 9999 conteggi, intervallo di misura superato > LIMITE, campo di misura superato - frequenza di misurazione resistenza di messa a terra / corrente di dispersione 1 Hz (la funzione di valore medio è attivata: Un valore ogni quattro secondi) Frequenza di misurazione della tensione 2 Hz frequenza di misurazione tensione di disturbo 4 Hz frequenza di misurazione frequenza di disturbo 1 Hz Interfacce collegamento di misurazione: E, ES, S, H, collegamento a pinza USB-B, Porta di carica alimentazione batterie 6 x 1,5 V D LR14 alimentazione batterie 1 x 7,2 V pacco batterie al nichel-metallo idruro alimentazione alimentatore primario: 100... 240 V, 50... 60 Hz secondario: 12 V, 3 A max. Potenza assorbita con alimentatore 15 VA max. Potenza assorbita con batteria o batteria 6 VA autonomia in funzionamento a batteria ca. 5 ore di autonomia in batteria circa 9 ore (senza retroilluminazione) massima tensione d'ingresso massima in relazione alla terra 300 V rms (CAT III) intensità di isolamento 6880 V AC: Protezione da sovratensione di 15 secondi 250 V CA tra i collegamenti dimensioni 260 x 125 x 280 mm peso ca. 2,5 kg standard di sicurezza: EN61010-1:2001, EN61010-031:2002 grado di inquinamento 2, CAT III 300 V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Tipo prodotto: Misuratore di terra

Interfacce: USB

: di fabbrica senza certificato

Dim.: (L x L x A) 260 x 125 x 280 mm

Peso: 2.5 kg

Display: LCD

Contenuto: 1 pz.

Categoria di misura: CAT III

Metodo di misura: Picchetto di terra

Larghezza: 125 mm

Altezza: 280 mm

Lunghezza: 260 mm

Tipo: PCE-ET 5000

Documenti & Download

Scheda tecnica

Scheda tecnica 2452429 PCE Instruments PCE-ET 5000 Misuratore di terra

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452429 PCE Instruments PCE-ET 5000 Misuratore di terra

Descrizione

Misuratore di messa a terra con memoria / utilizzo mobile possibile grazie alla batteria ricaricabile / misurazione della resistenza / test del conduttore di terra / aiuto visivo di collegamento / controllo del conduttore di fulmini / controllo della retroilluminazione di tensioni, frequenze e correnti di disturbo del misuratore di messa a terra è un misuratore di resistenza versatile. Con questo misuratore di messa a terra è possibile eseguire una vasta gamma di misurazioni della resistenza. In questo modo, con il misuratore di messa a terra è possibile effettuare una misurazione della resistenza normale di applicazioni a 2 o 4 poli. È anche possibile utilizzare il misuratore di messa a terra per determinare la resistenza del trame di terra. Per la misurazione della resistenza di terra sono inclusi i corrispondenti spiedini di terra nel misuratore di messa a terra. Questi spiedini di terra possono essere facilmente collegati al misuratore di messa a terra tramite i cavi separati da 20 metri in dotazione. Un'altra importante funzione di misurazione è la misurazione della resistenza ad esempio di scaricatori di fulmini. Questa misurazione viene utilizzata per il controllo degli scaricatori di fulmini nelle scuole o negli edifici universitari ed è fondamentale per scaricare un potenziale fulmine nel terreno. Questo misuratore di messa a terra consente di determinare se lo scaricatore di fulmini è collegato correttamente al terreno e se ha il valore di resistenza corretto per scaricare un fulmine nel terreno. Per garantire una misurazione perfetta, il misuratore di messa a terra ha un rilevamento del collegamento di misurazione. Dopo che l'operatore ha impostato il misuratore di messa a terra sulla funzione di misurazione desiderata, i collegamenti da utilizzare si accendono. Se l'operatore ha scelto un collegamento errato, il misuratore di messa a terra segnala all'operatore sia acustico che visivo. Allo stesso tempo, la misurazione viene negata dal misuratore di messa a terra fino a quando la struttura di misurazione non è stata collegata correttamente. In questo modo, le misurazioni errate sono fortemente limitate dal misuratore di messa a terra intelligente. Inoltre, il misuratore di messa a terra è dotato di una memoria. In questo modo, dopo una misurazione, i dati di misurazione possono essere trasmessi e misurati dal misuratore di messa a terra a un PC.

Testo tradotto automaticamente
