Acquista PCE Instruments PCE-GPA 62 Analizzatore di qualità della rete trifase 3 fasi con funzione logger da Conrad

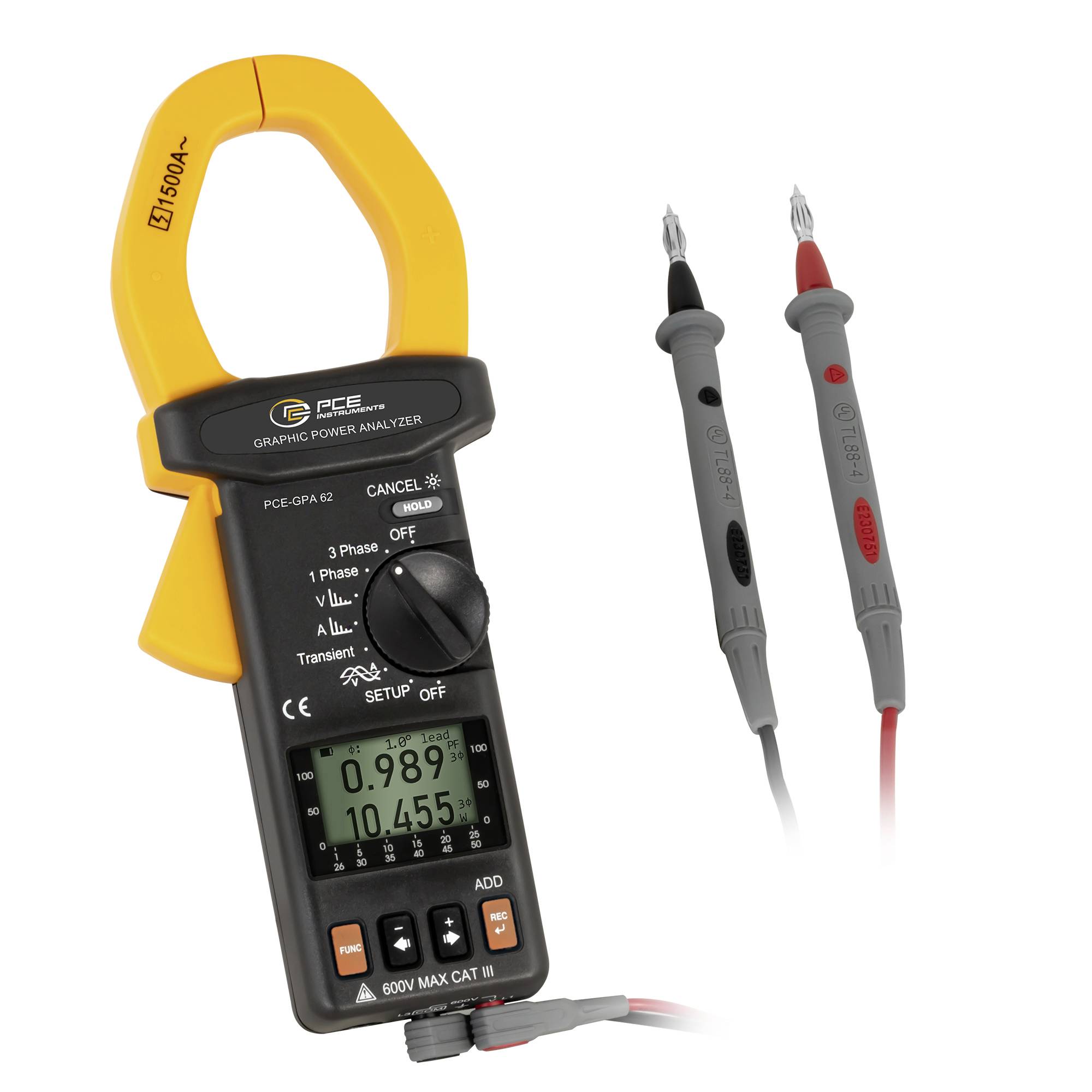

Pinza amperometrica analizzatore di potenza con grafico, display e due sonde di prova su sfondo bianco.

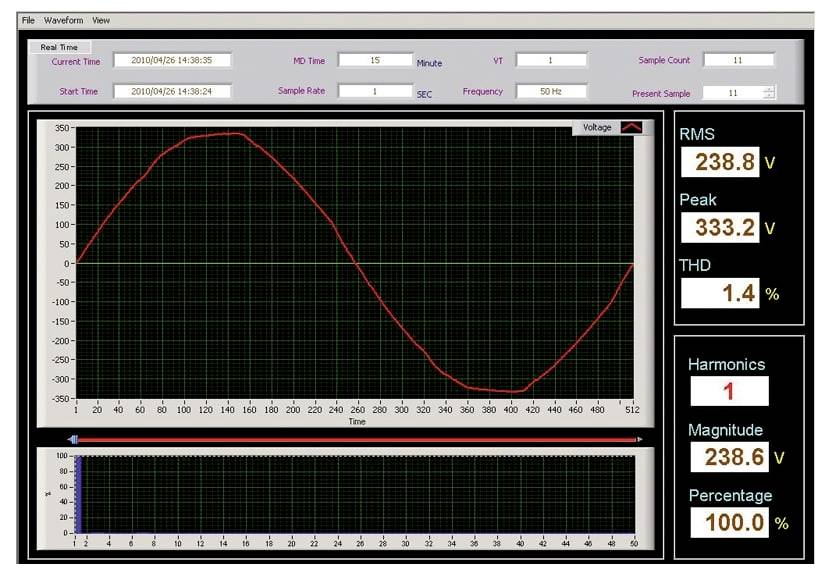

Analizzatore di qualità di potenza con visualizzazione della forma d'onda che mostra un'onda sinusoidale di tensione rossa nel tempo, con RMS 238,8 V, picco 333,2 V, THD 1,4% e conteggio armoniche 1.

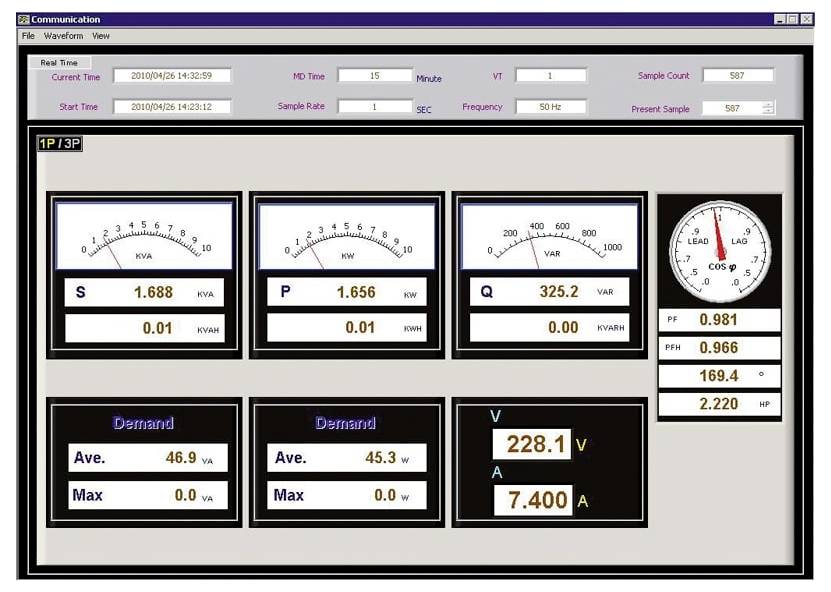

Dashboard di monitoraggio dell'energia che mostra le letture elettriche in tempo reale: potenza apparente 1.688 kVA, potenza attiva 1.656 kW, potenza reattiva 325.2 VAR, tensione 228.1 V, corrente 7.400 A e fattore di potenza 0.981.

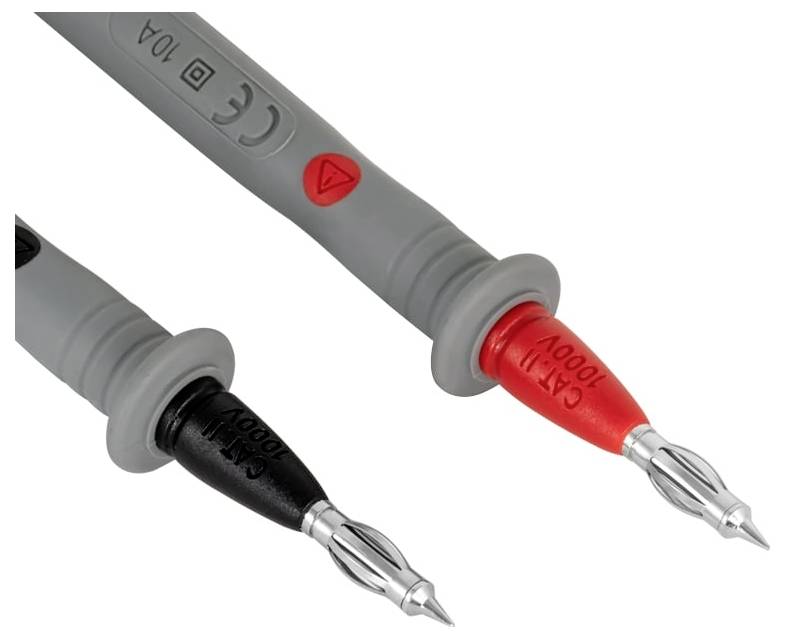

Primo piano di due cavi di prova isolati, rosso e nero, con punte metalliche appuntite e marcature di valutazione della tensione su maniglie grigie.

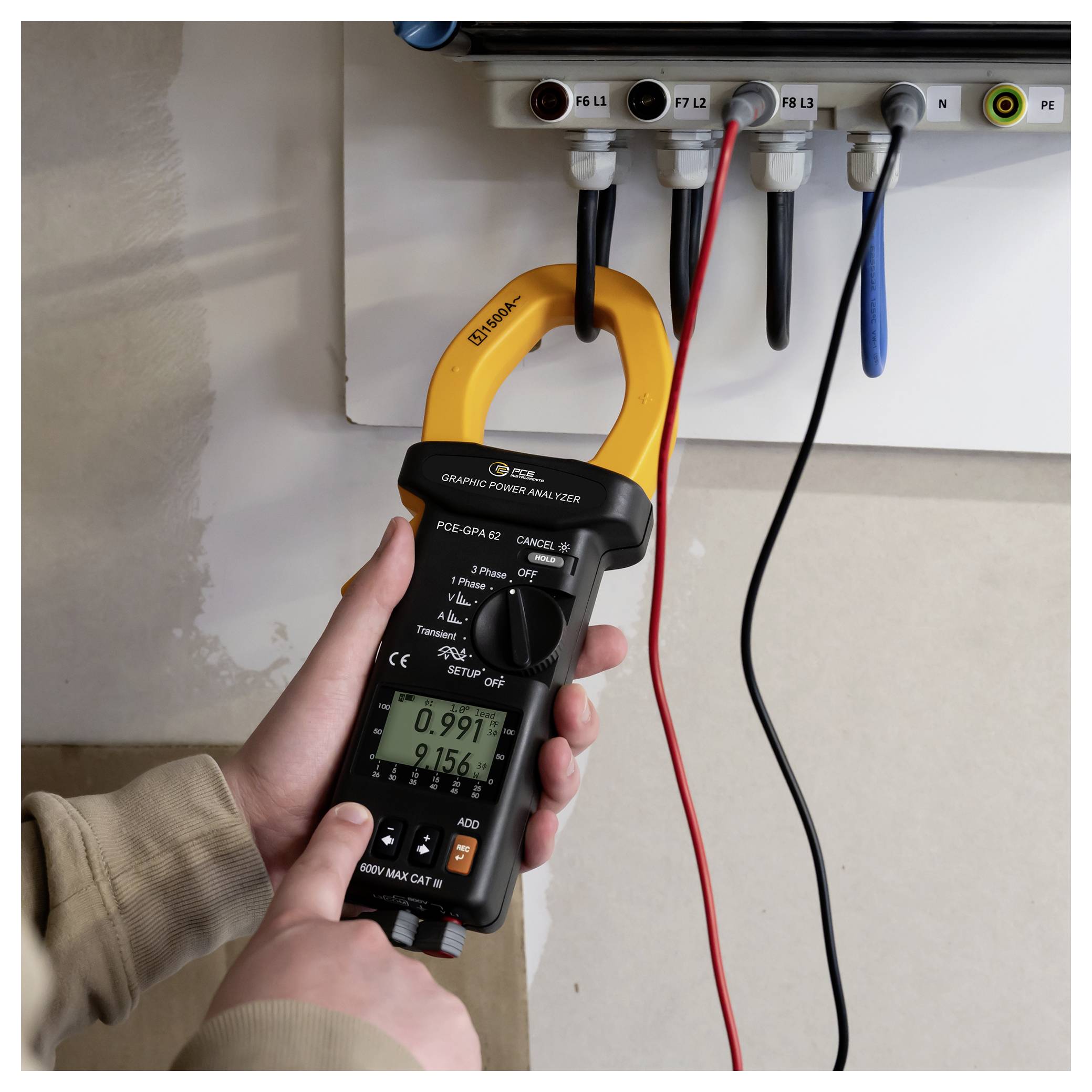

Una mano che tiene un analizzatore di potenza con pinza misurando la corrente elettrica in un pannello con fili colorati e terminali etichettati.

1/5

Scheda tecnica (PDF)

Consegna entro Lun. 28 Set.

8 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (807,38 € / Pezzo)

807,38 €

IVA escl.

Spedizione gratuita

Solo 8 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Misuratore di potenza PCE-GPA 62

Monitoraggio in tempo reale
Misurazione di corrente e tensione/registrazione (vero-efficace)
Misura il fattore di potenza e l'angolo di fase
Frequenza, energia, potenza attiva, potenza apparente e potenza reattiva (monofase o trifase)
Reti simmetriche

Dati tecnici

Misurazione della tensione 4,0... 600,0 V Valore effettivo reale Precisione ±0,5 % V. ±5 dgts Risoluzione 0,1 V. Picchi di tensione ( > 10 V) 50 Hz - 60 Hz Precisione ±5% ±50 dgts Misurazione della corrente 4,0... 1500,0 A valore effettivo reale Precisione ±1% rispetto alla misura. ±5 dgts Risoluzione: 0,01 A Picchi di corrente ( > 20 A) 50 Hz - 60 Hz Precisione ±5% ±50 dgts Potenza attiva P 10 W... 9999 kW in 5 intervalli di misura Precisione ±1 % V. misura +20 dgts ( > 20 V e > 20 A) ±2 % V. misura +40 dgts (< 20 V e< 20 A) Risoluzione 0,1 W... 1 kW a seconda dell'intervallo di misura Potenza apparente S 10 VA... 9999 kVA in 5 intervalli di misura di precisione ±1 % V. misura +20 dgts ( > 20 V e > 20 A) ±2 % V. +40 dgts (< 20 V e< 20 A) Risoluzione 0,1 VA... 1 kVA a seconda del campo di misura Potenza reattiva Q 10 VAR... 9999 kVar in 5 intervalli di misura di precisione ±1 % V. misura +20 dgts ( > 20 V e > 20 A) ±2 % V. +40 dgts (< 20 V e< 20 A) Risoluzione 0,1 VAR... 1 kVar a seconda dell'intervallo di misura Fattore di potenza PF 0,000... 1,000 Precisione ±0,04 ( > 20 V e > 20 A), ±0,1 (> 20 V e < 20 A) Risoluzione 0,001 Angolo di fase -180 ° +180 ° Precisione ±1° Risoluzione 0,1 Angolo di fase 0 ° +360 ° Precisione ±1° Risoluzione 0,1 Misurazione della frequenza (U > 50V) 46... 65 Hz Precisione ±0,3 Hz Risoluzione: 0,1 Hz Lavoro d'effetto 0... 999.999 kWh Precisione ±1% rispetto alla misura. Risoluzione +20 dgts Lavoro apparente 0... 999.999 kVAh Precisione ±1% rispetto alla misura. Risoluzione +20 dgts Lavoro cieco 0... 999.999 kVarh Precisione ±1% rispetto alla misura. Risoluzione +20 dgts Armoniche in tensione (relativa) 1 - 20° Precisione ±2 % Risoluzione 0,1% 50 - 60 Hz > 80 V AC 21 - 50° Precisione ±4 % v. misura ±2 % Risoluzione: 0,1 % Armoniche in tensione (assoluta) 1 - 20th Precisione ±2% ±0,5 V. Risoluzione 0,1 V 50 - 60 Hz > 80 V AC 21 - 50° Precisione ±4 % v. misura ±0,5 V Risoluzione 0,1 V. Armoniche nella corrente (relativa) 1 - 20° Precisione ±2 % Risoluzione 0,1% 50 - 60 Hz > 20 A 21 - 50° Precisione ±4 % v. misura ±2 % Risoluzione: 0,1 % Armoniche in corrente (assoluta) 1 - 20th Precisione ±2 % v. misura ±0,4 A Risoluzione 0,1 A 50 - 60 Hz > 20 A 21 - 50° Precisione ±4 % v. misura ±0,4 A Risoluzione: 0,1 A Distorsione armonica totale (THD-F) 0,0 - 20% Precisione 2 % Risoluzione 0,1% 50 - 60 Hz > 80 V e > 20 A 20,1 - 100% Precisione ±6 % v. misura ± 1% Risoluzione 0,1% 50 - 60 Hz > 80 V e > 20 A 100,1 - 999,9% Precisione ±10 % V. ± 1% Risoluzione: 0,1 % Apertura pinza amperometrica max. 55 mm Selezione automatica dell'area di copertura "OL " = overload Memoria dati 50.000 record Interfaccia: USB. Software adatto per Windows2000, ME, XP... Display grafico, LCD 128 x 64 con illuminazione Alimentazione 2 x 1,5 V tipo AA consumo energetico circa 10 mA Dimensioni 271 x 112 x 46 mm Peso 650 g Batterie incluse; Condizioni ambientali max. 85 % Umidità relativa / -10 °C... +50 °C Tipo di protezione / Normung CAT III 600 V / EN 61010-2-032

Tipo prodotto: Analizzatore di qualità della rete trifase

Categoria di misura: CAT III 600 V

: di fabbrica senza certificato

Dim.: (L x L x A) 271 x 112 x 46 mm

Peso: 650 g

Tipo misurazione: 3 fasi

Caratteristiche analizzatore di rete: con funzione logger

Larghezza: 112 mm

Altezza: 46 mm

Lunghezza: 271 mm

Interfacce: USB

Documenti & Download

Scheda tecnica

Scheda tecnica 2452449 PCE Instruments PCE-GPA 62 Analizzatore di qualità della rete trifase 3 fasi con funzione logger

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452449 PCE Instruments PCE-GPA 62 Analizzatore di qualità della rete trifase 3 fasi con funzione logger

Descrizione

Il misuratore di potenza viene utilizzato per la misurazione monofase o trifase di potenza reattiva e apparente, fattore di potenza, angolo di fase, energia, tensione e corrente, E le loro punte e alberi superiori fino a 50. Armoniche. In questo modo il display grafico integrato garantisce una migliore chiarezza ottica dei valori sul misuratore di potenza. - misurazione della tensione: 4,0... 600,0 V valore effettivo reale - misurazione della corrente: 4,0... 1500,0 A valore effettivo reale - misurazione della frequenza (U> 50V): 46... 65 Hz - apertura pinza amperometrica: max. 55 mm - incl. Certificato di calibrazione ISO, i certificati di calibrazione sono rilasciati appositamente per il cliente e sono esclusi dal diritto di restituzione.
