PCE Instruments PCE-ITE 50 Misuratore di isolamento
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (966,39 € / Pezzo)
966,39 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli

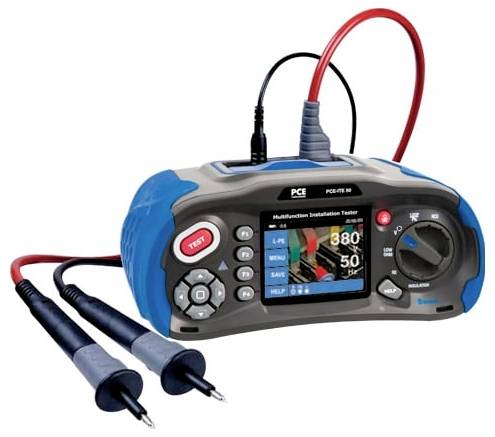

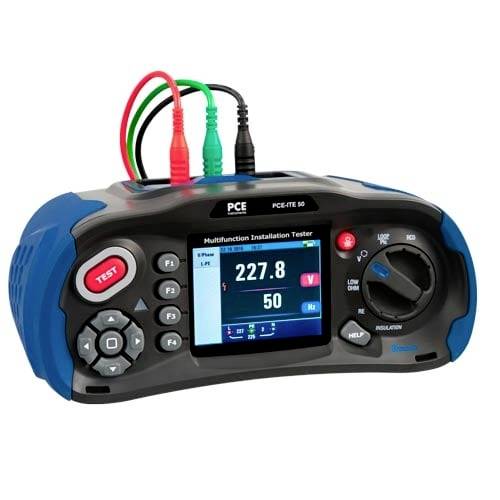

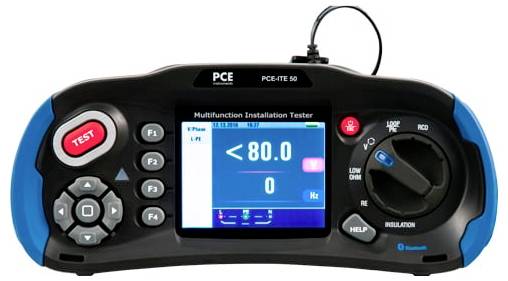

Tester di installazione PCE-ITE 50
- Display LCD TFT a colori da 3,5 ´
- RESISTENZA DI LOOP L-N, L-PE E N-PE
- Corrente di prova FI regolabile
- Scheda SD e Bluetooth
- Display doppio dual
- Test FI buono/cattivo
- Misurazione a basso Ohm
- Tensione morsetto fino a 1000 V.
Dati tecnici
- Test di isolamento Tensione morsetto 125 V (0... 10 %) Intervallo di misura precisione risoluzione 0,125... 4 MΩ 0,001 MΩ ± (2% + 10 cifre) Intervallo di misura corrente di prova corrente di cortocircuito 1 mA @ carico 125 kΩ < = 1 mA Intervallo di misura precisione risoluzione 4,001... 40 MΩ 0,01 MΩ ± (2% + 10 cifre) 40,01... 400 MΩ 0,1 MΩ ± (4% + 5 cifre) 400,1... 1000 MΩ 1 MΩ ± (5% + 5 cifre) Tensione terminale 250 V (0... 10 %) Intervallo di misura precisione risoluzione 0,125... 4 MΩ 0,001 MΩ ± (2% + 10 cifre) Intervallo di misura corrente di prova corrente di cortocircuito 1 mA @ carico 250 kΩ < = 1 mA Intervallo di misura precisione risoluzione 4,001... 40 MΩ 0,01 MΩ ± (2% + 10 cifre) 40,01... 400 MΩ 0,1 MΩ ± (3% + 2 cifre) 400,1... 1000 MΩ 1 MΩ ± (3% + 2 cifre) Tensione morsetto 500 V (0... 10 %) Intervallo di misura precisione risoluzione 0,125... 4 MΩ 0,125... 4 MΩ 0,001 MΩ Intervallo di misura corrente di prova corrente di cortocircuito 1 mA @ carico 500 kΩ < = 1 mA Intervallo di misura precisione risoluzione 4,001... 40 MΩ 0,01 MΩ ± (2% + 10 cifre) 40,01... 400 MΩ 0,1 MΩ ± (3% + 2 cifre) 400,1... 1000 MΩ 1 MΩ ± (4% + 5 cifre) Tensione terminale 1000 V (0... 10 %) Intervallo di misura precisione risoluzione 0,125... 4 MΩ 0,001 MΩ ± (3% + 10 cifre) Intervallo di misura corrente di prova corrente di cortocircuito 1 mA @ carico 1 MΩ< = 1 mA Intervallo di misura precisione risoluzione 4,001... 40 MΩ 0,01 MΩ ± (2% + 10 cifre) 40,01... 400 MΩ 0,1 MΩ ± (3% + 2 cifre) 400,1... 1000 MΩ 1 MΩ ± (4% + 5 cifre) Misurazione bassa Ohm / bassa resistenza Intervallo di misura precisione risoluzione 2,000 Ω 0,001 Ω ± (1,5% + 30 digits) 20,00 Ω 0,01 Ω ± (1,5% + 3 digits) 200,0 Ω 0,1 Ω ± (1,5% + 3 digits) 2000 Ω 1 Ω ± (1,5% + 5 digits) Max. Tensione a vuoto 5,8 V. Protezione da sovraccarico 250 VRMS Prova di continuità Intervallo di misura risoluzione 2000 Ω 0,01 Ω Max. Tensione a vuoto 5,8 V Protezione da sovraccarico 250 VRMS Corrente di cortocircuito > = 200 mA Resistenza loop L-PE (Hi-amp): Corrente di prova 4,0 A. Intervallo di misura precisione risoluzione 0,23... 9,99 Ω 0,01 Ω ± (5% + 6 cifre) 10,0... 99,9 Ω 0,1 Ω ± (5% + 6 cifre) 100... 999 Ω 1 Ω ± (5% + 6 cifre) L-PE (senza attivazione): Corrente di prova 15 mA intervallo di misura risoluzione precisione 0,23... 9,99 Ω 0,01 Ω ± (5% + 6 cifre) 10,0... 99,9 Ω 0,1 Ω ± (5% + 6 cifre) 100... 999 Ω 1 Ω ± (5% + 6 cifre) L-N: Corrente di prova 4,0 A intervallo di misura risoluzione precisione 0,23... 9,99 Ω 0,01 Ω ± (4% + 4 cifre) 10,0... 99,9 Ω 0,1 Ω ± (4% + 4 cifre) 100... 999 Ω 1 Ω ± (4% + 4 cifre) Test RCD RCD (in) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A Fattori x 1/2, x1, x2, x5 Precisione del tempo di attivazione ± (1% + 1 ms) Forma d'onda della corrente di prova sinusoidale (CA), a impulsi (CC) Caratteristiche di scatto G e S Tempo di attivazione 0 ° o 180 ° Intervallo di tensione 194...260 V AC (50/60 Hz) Precisione della misurazione della corrente ± (5% + 2 cifre) Misurazione della tensione Intervallo di misura precisione risoluzione 80...500 V AC/DC 1 V ± (2% + 2 CIFRE) Misurazione della frequenza Intervallo di misura precisione risoluzione 45...65 Hz 1 Hz ±2 Hz Misurazione della messa a terra Intervallo di misura precisione risoluzione 0,00...99,99 Ω 0,01 Ω ± (2% + 30 digits) 100,0...999,9 Ω 0,1 Ω ± (2% + 6 digits) 1000...2000 Ω 1 Ω ± (2% + 6 digits) Specifiche tecniche generali Alimentazione 8 x 1,2...1,5 V AA Tempo di funzionamento delle batterie circa 15 ore Categoria di misura: CAT III 600 V Classe di protezione IP 65 Display 3,5 " TFT (320 x 240 pixel) Ambiente operativo 0...45 °C, 0...95% UR, senza condensa Dimensioni 24,2 cm x 10,5 cm x 14,5 cm Peso 1.56 kg
- Tipo prodotto
Misuratore di isolamento
di fabbrica senza certificato
- Interfacce
1x Parallela
1x ST Duplex
1x USB
IP65/67 (secondo norme IEC 60529, EN 60529)
Elementi di comando a prova d'acqua
IP65
IP65 (tipo chiuso)
IP65/IP67/IP69K
IP65 (scatola elettronica)
IP65 (secondo norme DIN 40050)
IP65/IP68/IP69K
IP65/67 (secondo norme IEC 60529, EN 60529)
- Dim.
(L x L x A) 14.5 x 24.2 x 10.5 mm
- Peso
1.56 kg
- Display
digitale (LCD)
- Categoria di misura
CAT III
CAT III 600 V
- Larghezza
24.2 mm
- Altezza
10.5 mm
- Lunghezza
14.5 mm
- Alimentatori VDE
Alimentazione a batteria
Alimentato a batteria ricaricabile
Alimentazione a rete
230 V/AC
USB
- Memoria VDE
si
- Procedura di test
automatica
- Caratteristiche tester VDE
Test RCD/FI
Con software
- Precisione
2 %
- Norma VDE
0100
0100-600
Documenti & Download
Scheda tecnica
Scheda tecnica 2452485 PCE Instruments PCE-ITE 50 Misuratore di isolamento
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2452485 PCE Instruments PCE-ITE 50 Misuratore di isolamento
Descrizione
Robusto tester di installazione / resistenza di isolamento / resistenza di messa a terra / impedenza di loop / misurazione della tensione / misurazione della bassa resistenza / test RCD è un robusto tester di installazione con un grande display LCD a colori TFT da 3,5". Con il tester di installazione è possibile garantire che le installazioni fisse siano installate in modo sicuro e corretto. Grazie al dual display, alle icone intuitive e all'ampio angolo di visualizzazione, il tester di installazione vi consente di effettuare le vostre misurazioni in modo comodo e rapido. Con la misurazione a bassa impedenza del tester di installazione è possibile verificare la presenza di un passaggio a bassa impedenza di conduttori di terra, di barre di compensazione del potenziale e di conduttori di protezione. Il campo di misura per la misurazione a bassa resistenza è compreso tra 0...2000 Ω con una risoluzione di 0,001...1 Ω durante il tester di installazione. Probabilmente la misurazione più importante del tester di installazione è la misurazione della resistenza di isolamento. I cavi elettrici vengono messi sotto tensione durante la misurazione dell'isolamento per consentire il flusso di correnti di guasto che generano migrazione di tessuto o calore. Nella maggior parte dei casi, queste correnti di guasto sono così minime che non vengono riconosciute dai dispositivi di protezione e possono provocare un incendio nel peggiore dei casi. Il tester di installazione può eseguire la misurazione dell'installazione con una tensione di prova di 125 V, 250 V, 500 V o 1000 V. La corrente di prova è di 1 mA. La misurazione della messa a terra del tester di installazione avviene indipendentemente dall'alimentazione di rete. Per portare tutti gli impianti e i circuiti di un impianto di alimentazione a un potenziale comune (terra di riferimento o potenziale di riferimento) e per proteggere da correnti di cortocircuito e sovratensioni, la resistenza di messa a terra deve essere il più bassa possibile. Con un intervallo di misura di 0...2000 Ω con una risoluzione di 0,01...1 Ω, il tester d'installazione offre quindi tutti i requisiti per una misurazione significativa della resistenza di messa a terra.
Testo tradotto automaticamente
Testo tradotto automaticamente

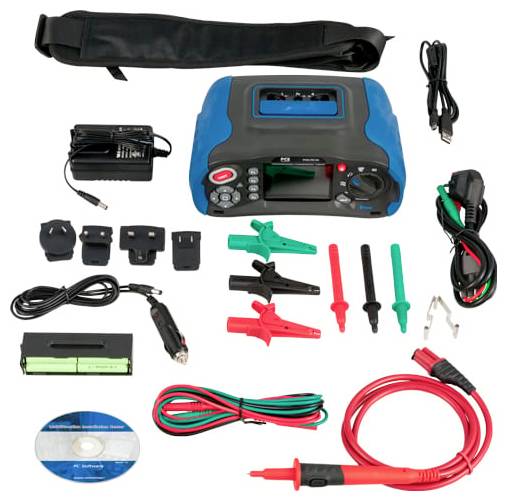

Contenuto della fornitura
- 1 x tester di installazione PCE-ITE 50
- 1 x cavi di prova
- 1 valigetta per il trasporto
- 1 manuale di istruzione per l'uso
Note
- Bluetooth® è un marchio registrato di Bluetooth SIG, Inc.
