Acquista PCE Instruments PCE-PA 8000 Analizzatore di rete con funzione logger, con pinza da Conrad

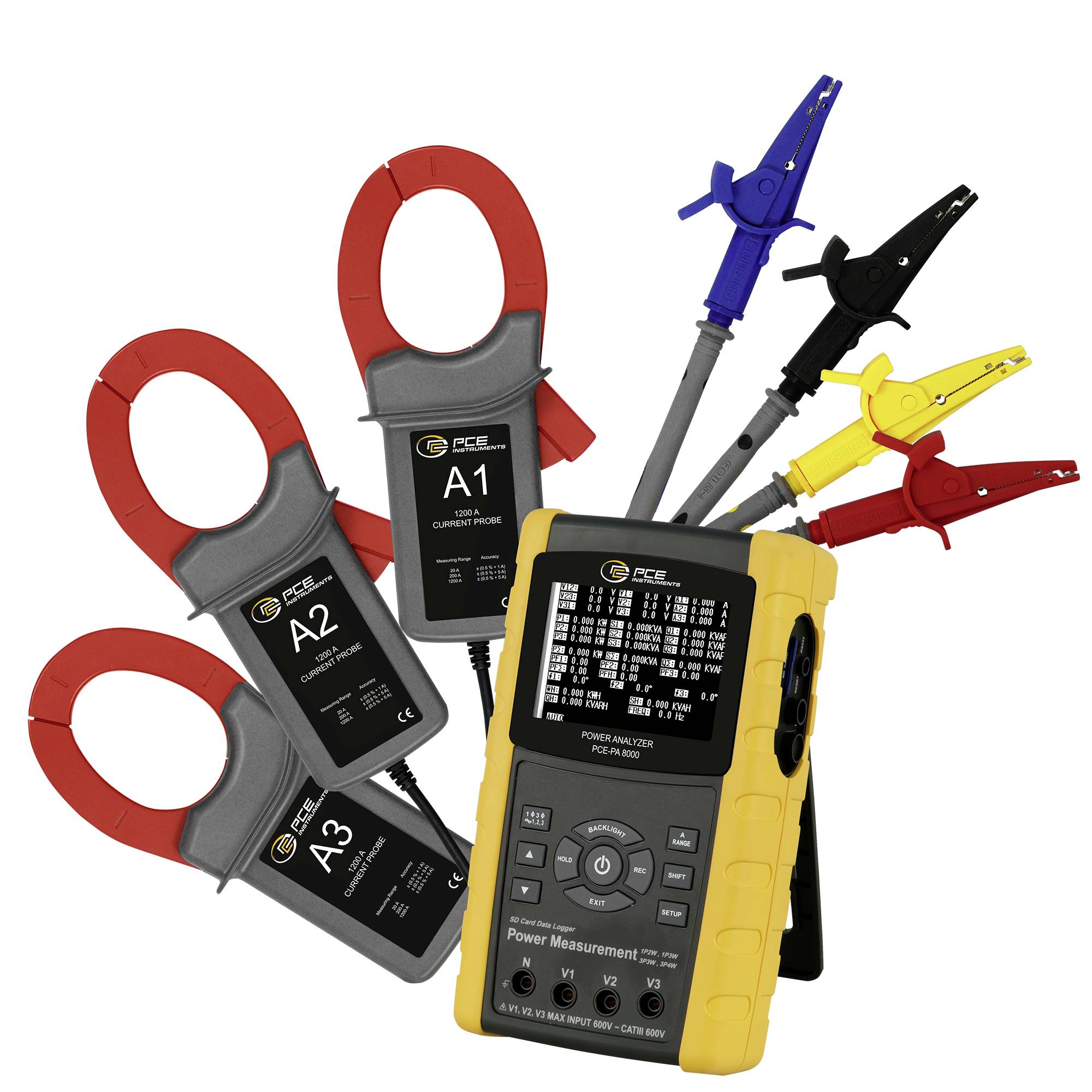

Analizzatore di misurazione della potenza con tre sensori a pinza e sonde di prova in blu, nero, giallo e rosso per la misurazione della corrente elettrica.

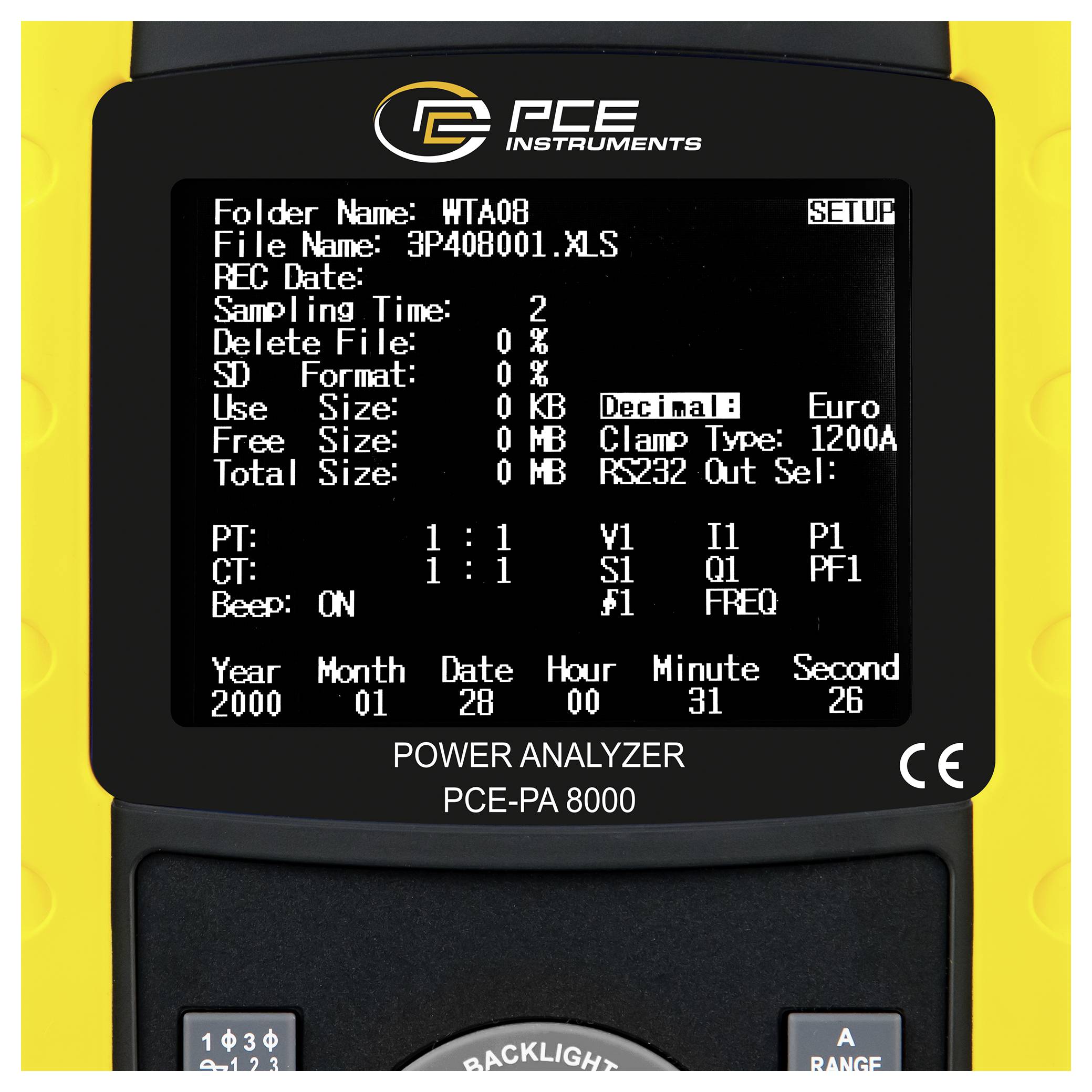

Primo piano del display di un analizzatore di potenza PCE Instruments che mostra setup/impostazioni, incluso il nome del file '3P408001.XLS', tipo di pinza 1200A, e data 2000-01-28.

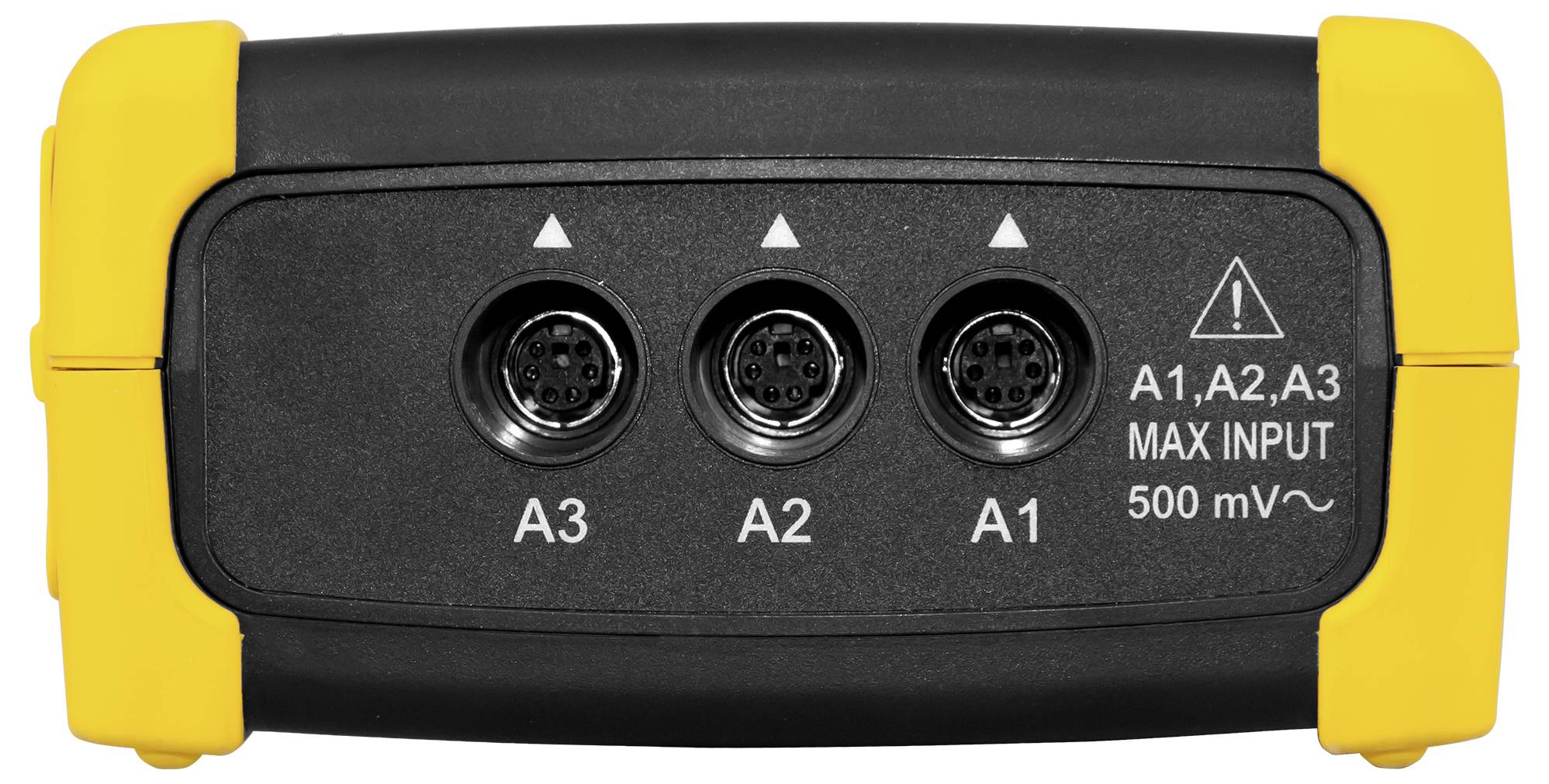

Modulo strumento nero con tappi finali gialli e tre porte di ingresso circolari etichettate A3, A2 e A1, più testo di avvertenza "A1,A2,A3 MAX INPUT 500 mV~".

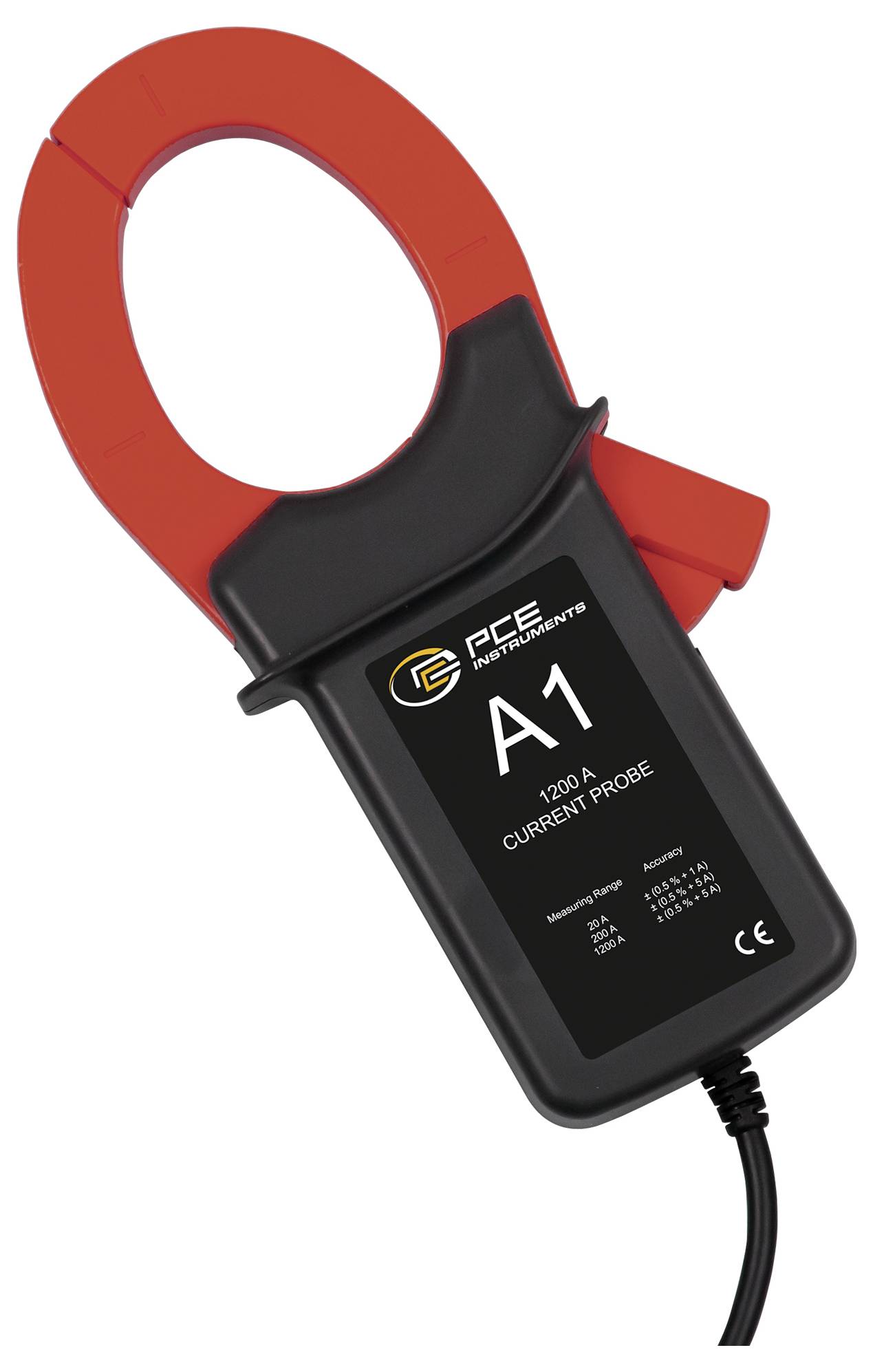

Sonda di corrente rossa a pinza etichettata "A1" con "1200 A CURRENT PROBE" e cavo collegato, mostrata su sfondo bianco.

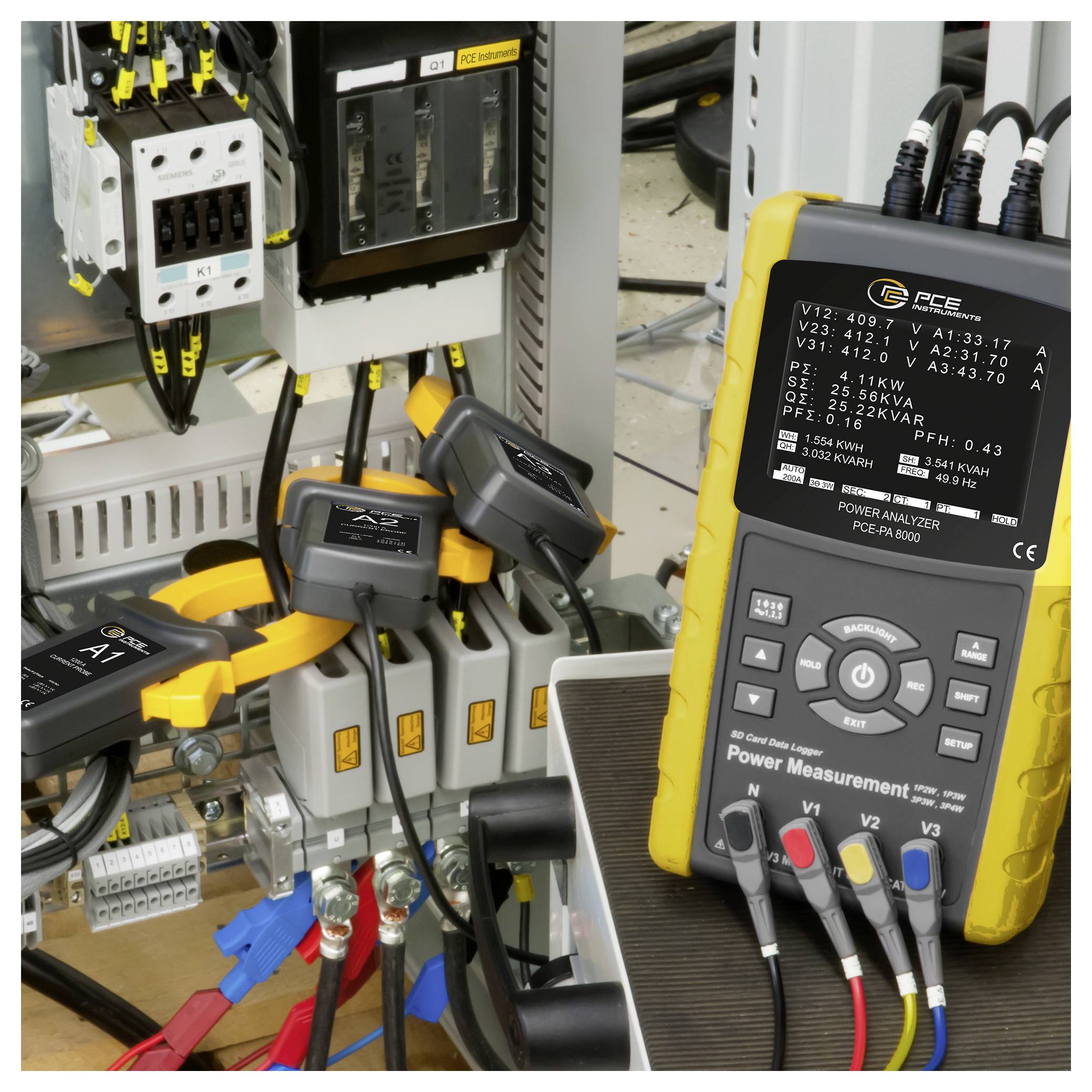

Analizzatore di potenza portatile collegato al pannello elettrico industriale, che visualizza letture in tempo reale di tensione, corrente e potenza.

Visualizzazione di un Power Analyzer con nome cartella 'WTA08', nome file '3P408001.XLS', connessione RS232, impostazioni di formato dati e altro ancora.

Armadio elettrico con diversi cavi e uno strumento di misurazione collegato per il monitoraggio di tensione e corrente.

1/7

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

11 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1331,97 € / Pezzo)

1331,97 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Misuratore di potenza PCE-PA 8000

Analisi della potenza trifase in reti trifase/a 4 conduttori, trifase/a 3 conduttori, monofase/a 2 conduttori, monofase/a 3 conduttori
Misurazione True RMS di corrente e tensione
Misurazione di potenza attiva, reattiva e reattiva
Determinazione dell'angolo di fase e del fattore di potenza

Dati tecnici

Misurazione della tensione (CA V) Campo di misura 10 V... 600 V (fase troppo neutra) 10 V... 600 V (fase a fase) Risoluzione 0,1 V. Precisione ± (0,5% + 0,5 V) Misurazione della corrente (CA A) Ambito di misurazione 20 A Risoluzione 0,001 A (< 10 A) 0,01 A (=10 A) Precisione ± (0,5% + 0,1 A) Ambito di misurazione 200 A Risoluzione 0,01 A (< 100 A) 0,1 A (= 100 A) Precisione ± (0,5% + 0,5 A) Ambito di misurazione 1200 A Risoluzione 0,1 A (< 1000 A) 1 A (= 1000 A) Precisione ± (0,5 A + 5 A) Potenza attiva intervallo di misura risoluzione precisione 0 KW... 9,999 KW 10 KW... 99,99 KW 100 KW... 999,9 KW 1 MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW) Potenza apparente campo di misura risoluzione precisione 0 KVA... 9,999 KVA 10 KVA... 99,99 KVA 100 KVA... 999,9 KVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± (1% + 0,8 KVAR) ± (1% + 0,008 MVAR) Potenza reattiva intervallo di misura risoluzione precisione 0 KVAR... 9,999 KVAR 10 KVAR... 99,99 KVAR 100 KVAR... 999,9 KVAR 1 MVAR... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± (1% + 0,8 KVAR) ± (1% + 0,008 MVAR) Campo di misura energia attiva risoluzione precisione 0 KWH... 9,999 KWH 10,00 KWH... 99,99 KWH 100,0 KWH... 999,9 KWH 1 MWH... 9,999 MWH 0,001 kWh 0,01 kWh 0,01 kWh 0,001 Mh ± (2% + 0,008 kWh) ± (2% + 0,08 kWh) ± (2% + 0,8 kWh) ± (2% + 0,008 MWh) Campo di misura energia apparente precisione 0 KVAH... 9,999 KVAH 10,00 KVAH... 99,99 KVAH 100,0 KVAH... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + 0,008 MVAh) Intervallo di misura dell'energia reattiva precisione 0 KVARH... 9,999 KVARH 10,00 KVARH... 99,99 KVARH 100,0 KVARH... 999,9 KVARH 1 MVARH... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 ± (2% + 0,008KVARh) ± (2% + 0,08 KVARh) ± (2% + 0,8 KVARh) ± (2% + 0,008 MVARh) Fattore di potenza intervallo di misura 0... 1 Risoluzione 0,01 Precisione ± 0,04 Intervallo di misura dell'angolo di fase -180°... 180° Risoluzione 0,1° Precisione ± 1° Intervallo di misura della frequenza 45 Hz... 65 Hz Risoluzione: 0,1 Hz Precisione 0,1 Hz Specifiche tecniche generali Display LCD a matrice di punti da 3,7" (320 * 240 pixel) con retroilluminazione a LED Grandezze elettriche misurabili AC V, AC A, potenza attiva, potenza apparente, potenza attiva, Fattore di potenza, angolo di fase, frequenza di rete Intervalli di misura della tensione 10 V... 600 V CA, selezione automatica dell'intervallo Intervalli di misurazione della corrente 0,2 A... 1200A AC, selezione automatica/manuale dell'intervallo TIPO DI PROTEZIONE IEC1010CAT III 600 V Resistenza d'ingresso AC V 10 mOhm Frequenza di lavoro pinze amperometriche 40 Hz... Frequenza di lavoro testata 1 kHz pinze amperometriche 45 Hz... 65 Hz Protezione da sovraccarico AC A AC V 720 V RMS 1300A con pinza amperometrica Memoria dati scheda SD Intervallo di registrazione 2 secondi... 7200 secondi Funzione data logger memorizzazione in tempo reale su scheda SD Uscita dati tramite USB o RS232 a seconda del cavo di collegamento Temperatura di esercizio: 0 °C 50 °C Umidità ambientale< 80% UR Alimentazione 8 batterie AA da 1,5 V, alimentatore da 9 V. Assorbimento di corrente strumento di misura: 300 mA CC Pinza amperometrica: 34 mA CC Diametro massimo del cavo 50 mm Peso Misuratore: 948 g (batterie incluse) Pinza amperometrica: 467 g (incl. Cavo) Dimensioni misuratore: Pinza amperometrica 225 x 125 x 64 mm: 210 x 64 x 33 mm Ganascia di serraggio 86 mm (esterna)

Tipo prodotto: Analizzatore di rete

Categoria di misura: CAT III 600 V

Riconoscimento fasi: Sì (integrata)

: di fabbrica senza certificato

Dim.: (L x L x A) 225 x 125 x 64 mm

Peso: 948 g

Caratteristiche analizzatore di rete: con funzione logger
con pinza

Larghezza: 125 mm

Altezza: 64 mm

Lunghezza: 225 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 2452550 PCE Instruments PCE-PA 8000 Analizzatore di rete con funzione logger, con pinza

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452550 PCE Instruments PCE-PA 8000 Analizzatore di rete con funzione logger, con pinza

Descrizione

Strumento di misura HVAC PCE-PA 8000 con memoria dati su scheda SD, interfaccia PC con amperometro con pinze amperometriche PCE-PA 8000 è possibile misurare e registrare la potenza in un circuito monofase e trifase. Con l'amperometro PCE-PA 8000 è possibile effettuare misurazioni a lungo termine. I dati di misurazione memorizzano il misuratore su una scheda SD inseribile in formato XLS. In questo modo è possibile valutare comodamente i dati di misurazione sul computer. L'intervallo di registrazione è selezionabile liberamente da 2 a 7200 secondi. Il contatore di energia è in grado di eseguire misurazioni di energia e di determinare il fattore di potenza e l'angolo di fase. Le pinze amperometriche dell'analizzatore di potenza PCE-PA 8000 possono essere utilizzate per conduttori con diametro fino a 50 mm. In questo modo lo strumento di misura è particolarmente adatto per l'uso nella rete di alimentazione elettrica. Grazie all'ampio display da 3,7" è possibile leggere tutti i valori misurati in un colpo d'occhio. In questo modo è possibile un'analisi rapida dei valori di misura attuali e fornisce una panoramica della corrente, della tensione e della potenza assorbita.
