Name: PCE Instruments PCE-RT 2300-ICA Misuratore di rugosità Calibrato (ISO)
Brand: PCE Instruments
SKU: 3812716
Availability: BackOrder

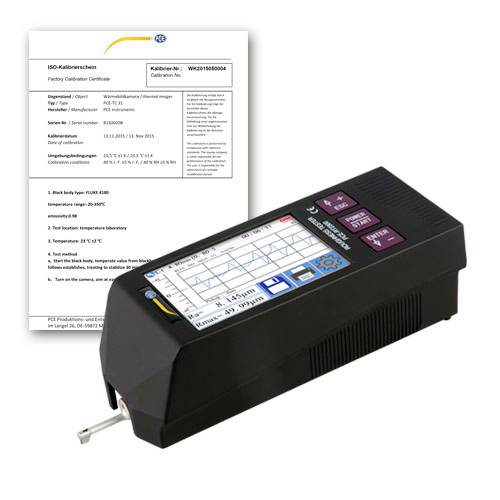

Un dispositivo di calibrazione portatile con schermo tattile e pulsanti accanto a un certificato di calibrazione di fabbrica, che suggerisce la verifica dello strumento o la configurazione della misurazione.

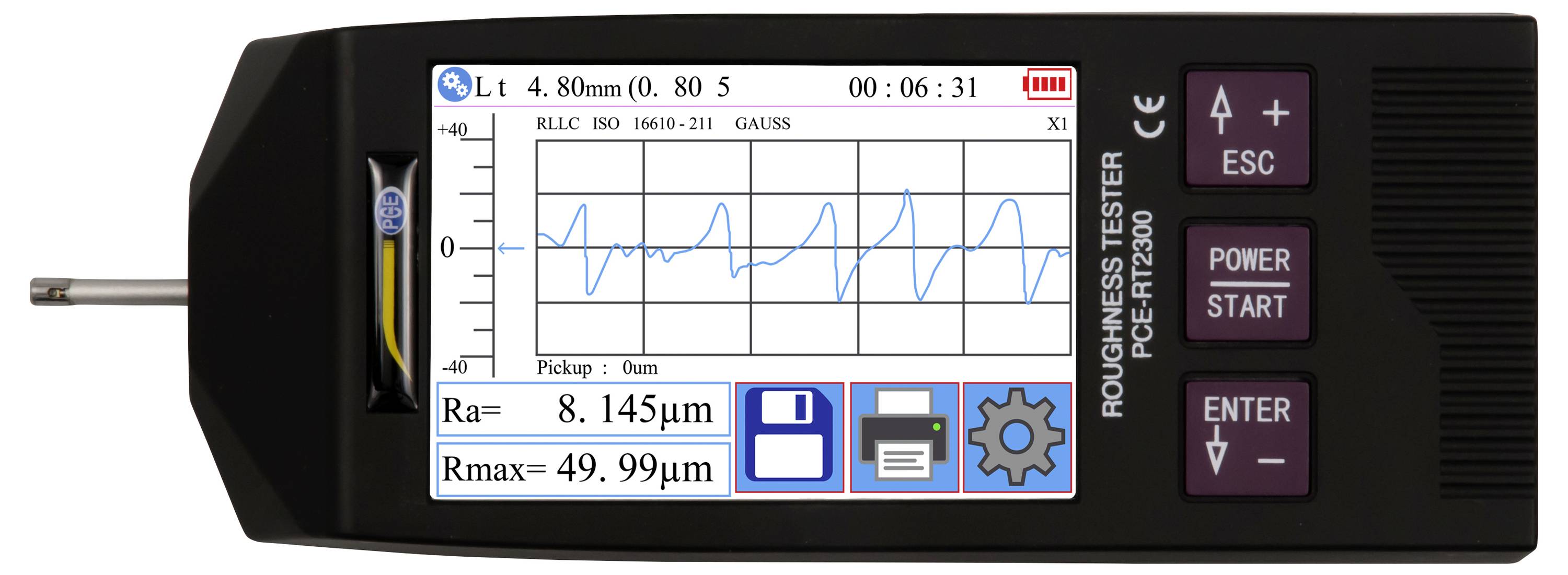

Tester di rugosità portatile che visualizza un grafico a linee e letture: Ra 8,145µm e Rmax 49,99µm, con pulsanti Start, Enter e ESC.

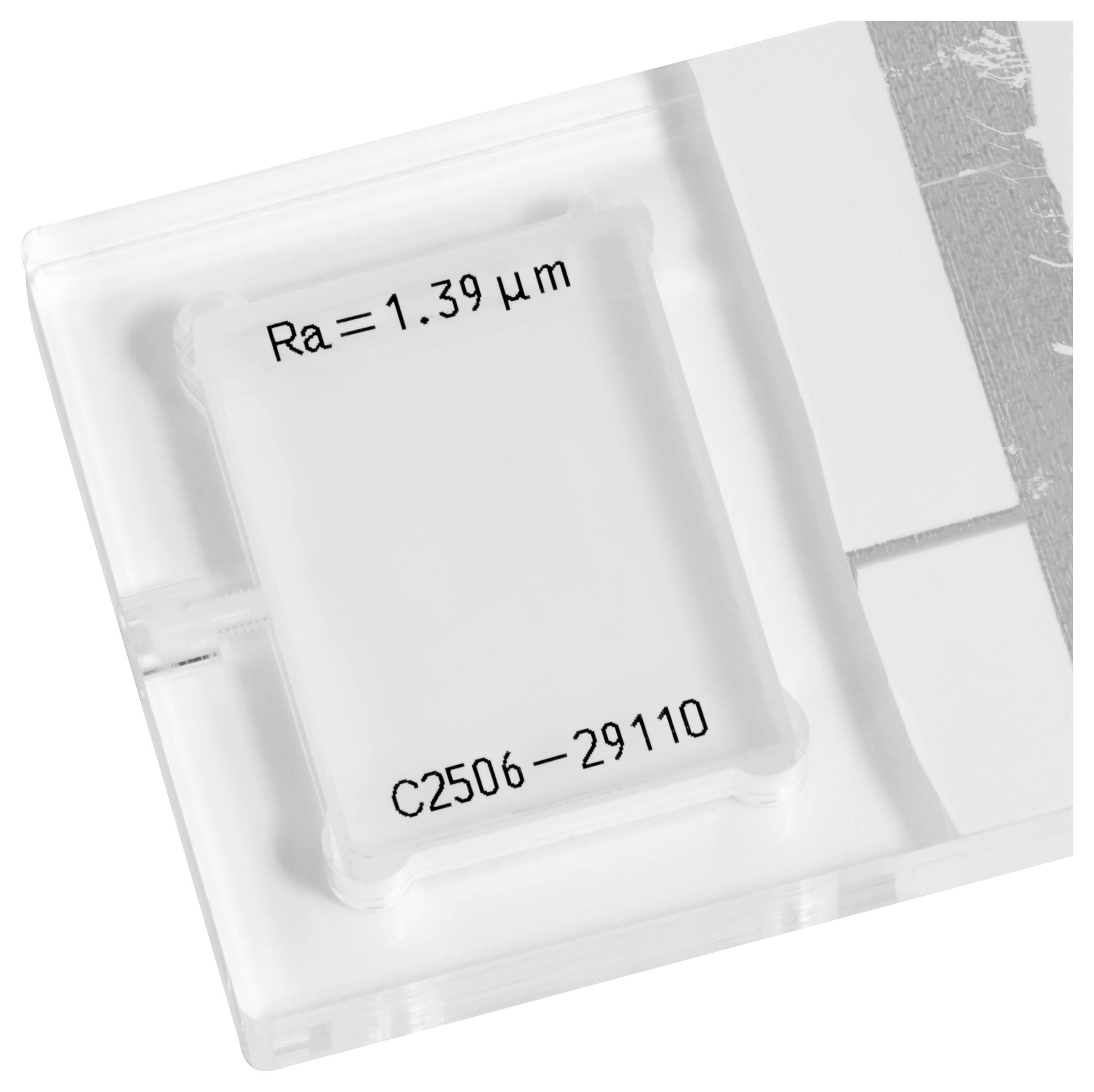

Primo piano di un portacampioni in plastica trasparente etichettato con 'Ra = 1,39 µm' e 'C2506-29110' su uno sfondo bianco.

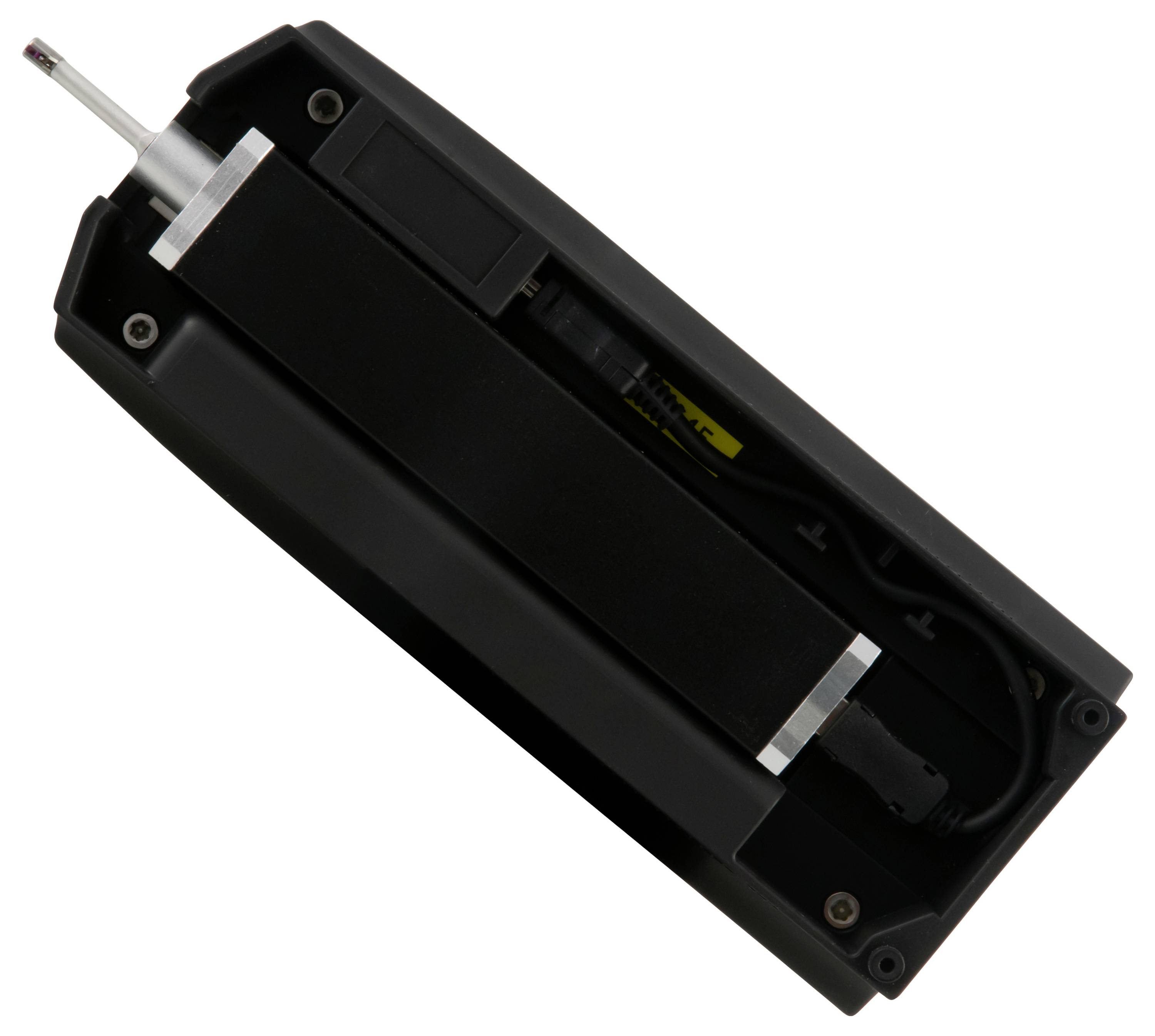

Dispositivo elettronico rettangolare nero con un albero metallico sporgente e cablaggio interno visibile, mostrato su sfondo bianco.

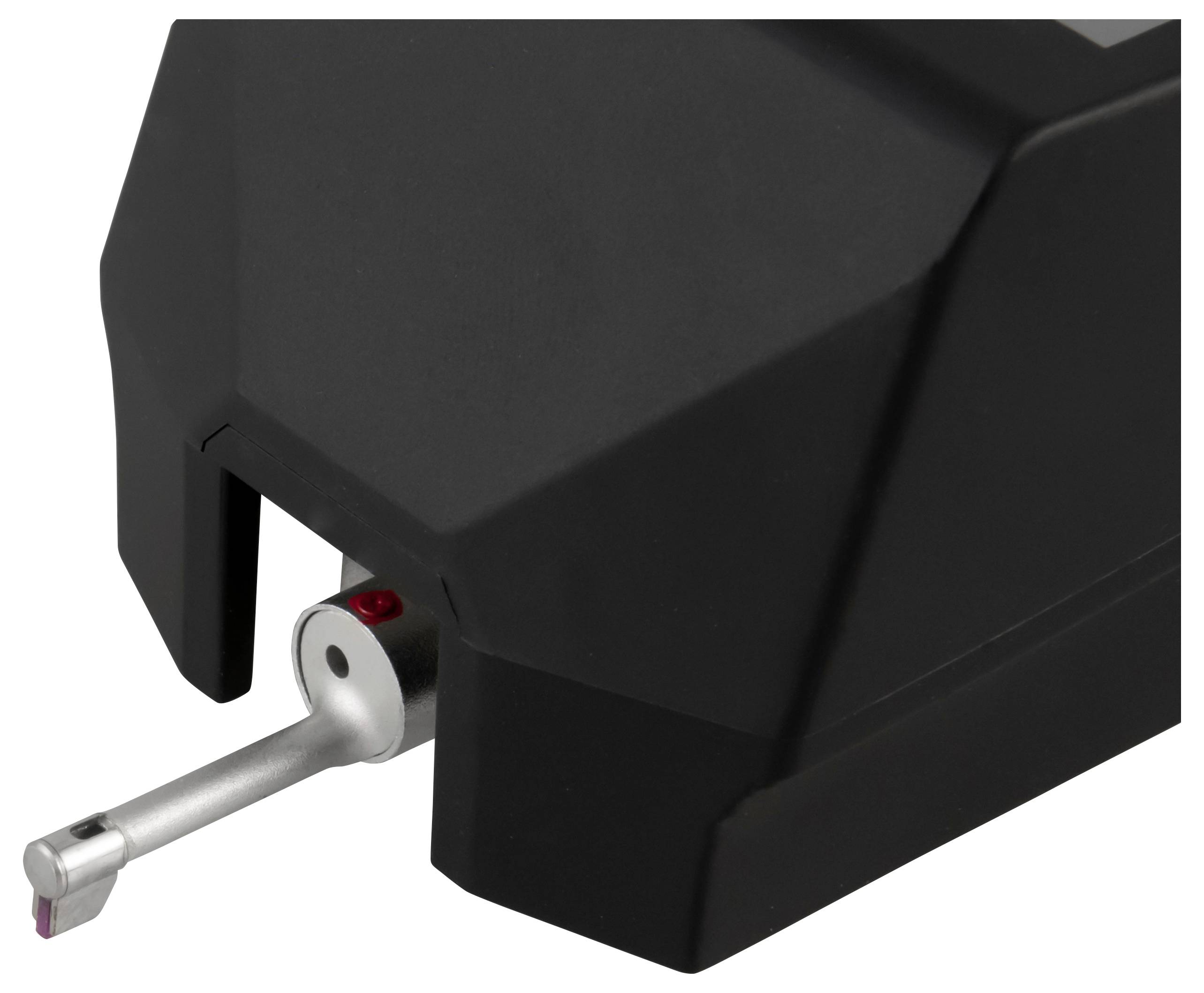

Primo piano di un alloggiamento di cartuccia o dispositivo nero con un braccio simile a uno stilo metallico che si estende da un'apertura.

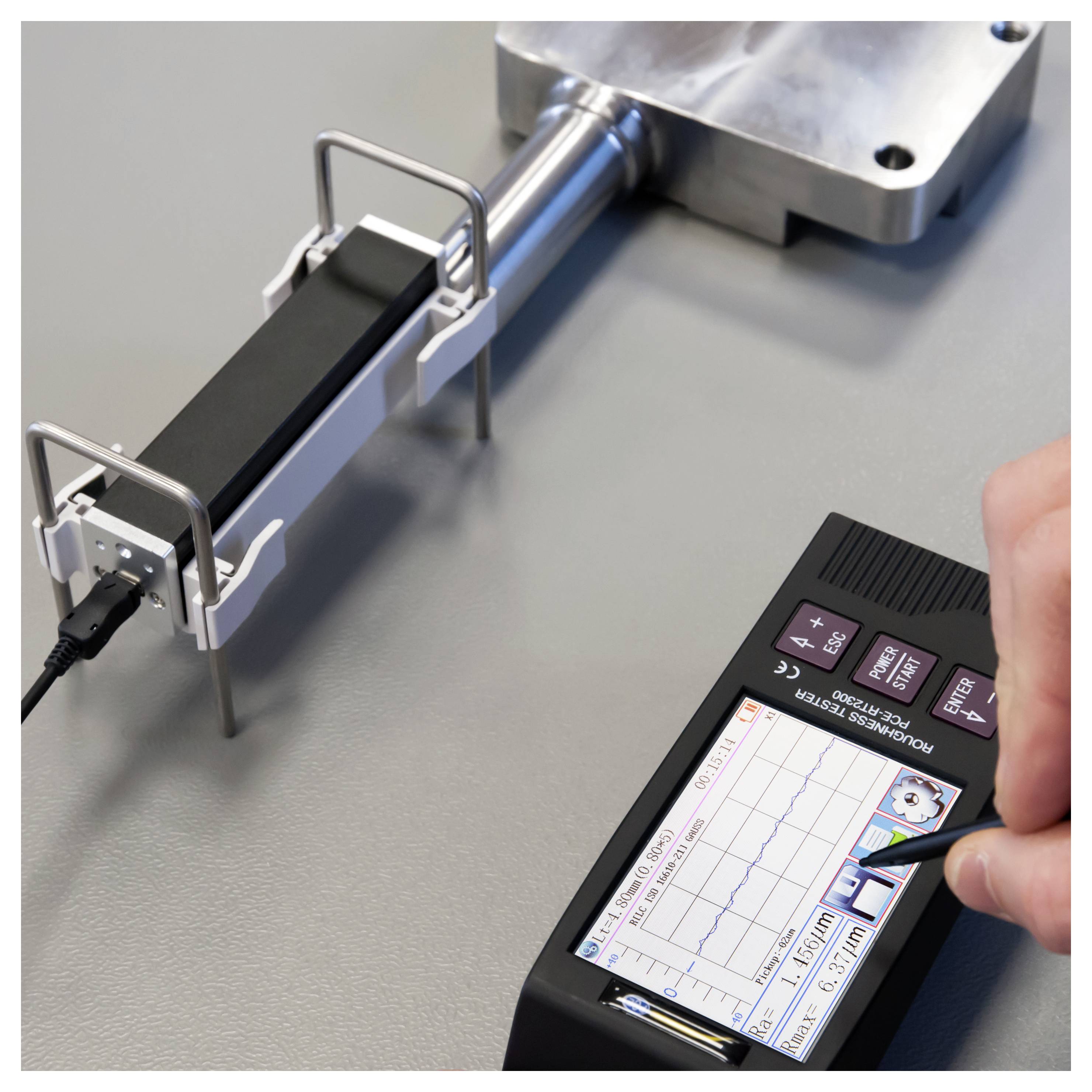

Indicatore digitale portatile che visualizza un grafico di misurazione mentre una sonda misura un campione cilindrico nero montato su un supporto metallico.

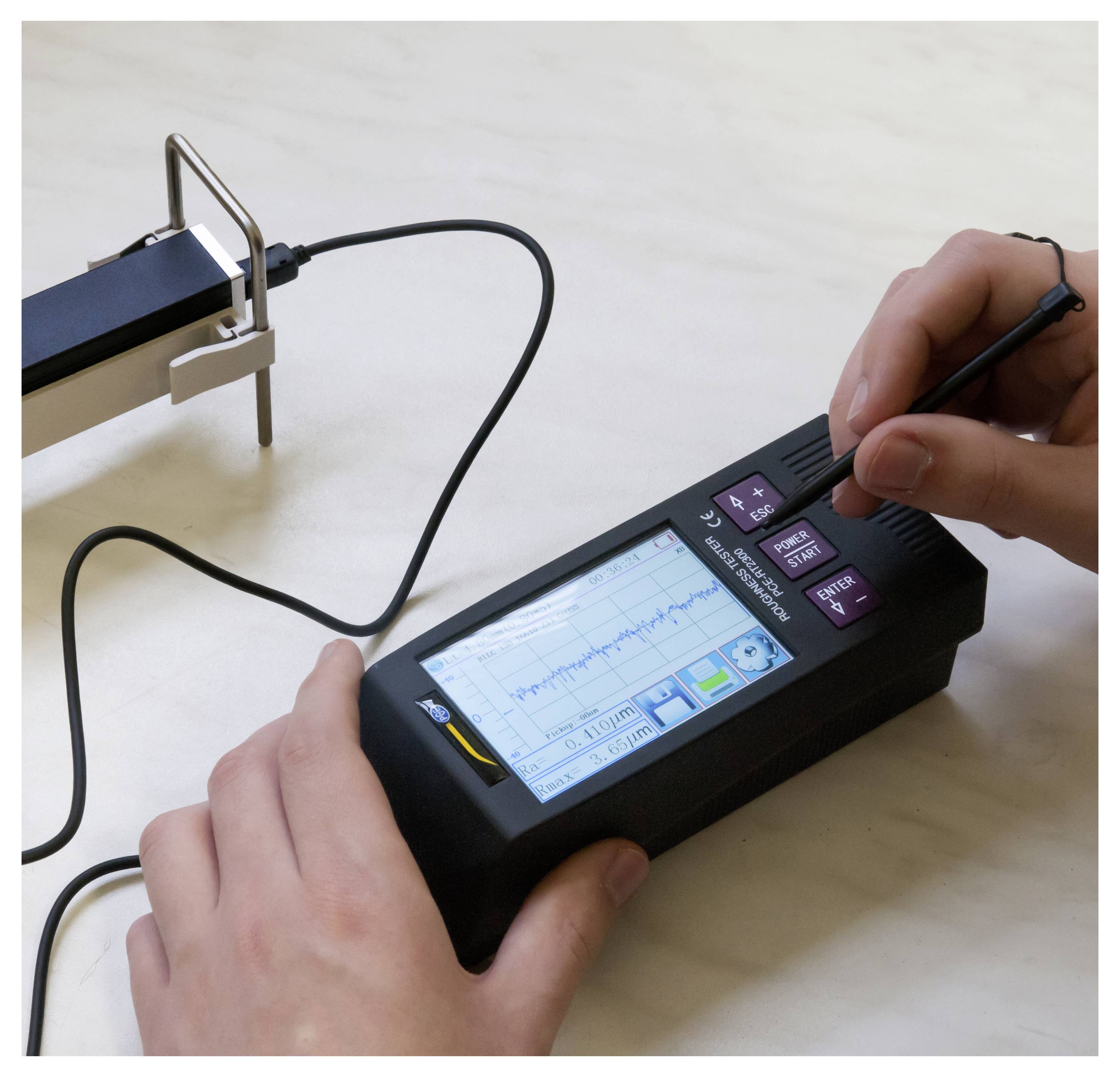

Le mani tengono un dispositivo portatile con uno stilo, regolando un display grafico collegato da un cavo a un sensore o sonda nelle vicinanze.

1/7

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Mar 26 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2692,62 € / Pezzo)

2692,62 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Strumento di misura della rugosità PCE PCE-RT 2300-ICA

Touchscreen
Misurazione di tutti i valori di ruvidità
Funzionamento tramite rete o a batteria.
Diversi filtri regolabili
Testa di test diamantata
Slitta del motore rimovibile
Incl. certificato di calibratura ISO

Dati tecnici

Rugosità
Valore di ruvidità ra, Rq, Rz, Rt, RP, RV, Rc, Rmax, R3z, Rm, Ry
Intervallo di misura -160 ... +160 µm
Risoluzione 0,04 µm
Precisione +/-10%
Rugosità
Valore di ruvidità ra, Rq
Intervallo di misura 0,005 ... 32 µm
Risoluzione 0,001 µm
Precisione +/-10%
Rugosità
RZ, Rt, RP, R3z, Rm, Ry
Intervallo di misura 0,02 ... 320 µm
Risoluzione 0,01 µm
Precisione +/-10%
Rugosità
Valore di ruvidità SK, tp
Intervallo di misura 0 ... 100 %
Precisione +/-10%
Rugosità
Valore di ruvidità S, SM
Intervallo di misura 0,02 ... 1000 µm
Precisione +/-10%
Dati tecnici generali
Precisione di ripetizione +/--7%
Funzioni di misurazione ra, Rq, RSM, Rsk, RZ, RT, RP, Rv, Rc
Funzioni di misurazione (informazioni aggiuntive) R3z, R3y, Rz(JIS), Ry, RS, Rku, Rmax, Rmr, RPC, RK, RPK, RVK, MR1, MR2
Unità µin, µm
Display touch di tipo LC
Dimensioni display 3,5 pollici
Interfaccia micro USB
Norma(i) ISO4287, ANSIB46.1, DIN4768
Sensore diamante
Durata di esercizio 50 ore
Pulsante - raggio punta del pulsante - 5 µm,- materiale punta del pulsante - diamante, angolato a 90 °,- forza di contatto sensore: Inferiore a 4 mN,- velocità del pulsante:,0,135 mm/s a: 0,25 mm, 0,5 mm/s a: 0,8 mm, 1 mm/s a: 2,5 mm
Dimensioni unità motore: 115 x 23 x 27 mm
Distanza di guida massima 17,5 mm
Lingua del menu inglese (Stati Uniti), cinese, inglese (GB)
Classe di protezione (dispositivo) IP30
Alimentazione di tensione alimentatore USB: 5 V / 800 ma
Tipo di connettore spina europea dispositivo
Batteria/batteria 1 x 3,7 V interna, batteria ricaricabile agli ioni di litio
Capacità 3000 mAh
Condizioni di funzionamento -20 ... 40 °C, 0 ... 90% r. F.
Condizioni di stoccaggio -40 ... 60 °C, 0 ... 90% r. F.
Dimensioni ( L x P x a ) 158 x 55 x 52 mm
Peso 500 g

Tipo prodotto: Misuratore di rugosità

Display: LCD touch

Dim.: (L x L x A) 158 x 55 x 52 mm

Peso: 500 g

Tensione di esercizio: 3.7 V

Contenuto: 1 pz.

Servizio di calibrazione: Incl. certificato di calibratura ISO

Larghezza: 55 mm

Altezza: 52 mm

Lunghezza: 158 mm

Interfacce: micro USB

: ISO

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 3812716 PCE Instruments PCE-RT 2300-ICA Misuratore di rugosità Calibrato (ISO)

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812716 PCE Instruments PCE-RT 2300-ICA Misuratore di rugosità Calibrato (ISO)

Descrizione

Il misuratore di rugosità viene utilizzato per misurare la ruvidità delle superfici. Il misuratore di rugosità è dotato di una slitta motore rimovibile. Questa proprietà consente di determinare la rugosità della superficie anche su profili piccoli o stretti con lo strumento di misura della rugosità. I valori misurati vengono visualizzati su un grande display LC del misuratore di rugosità. Questo display consente anche il funzionamento dello strumento di misura della rugosità. Il misuratore di rugosità è alimentato da una batteria ricaricabile interna. Questa batteria può essere alimentata tramite un tradizionale alimentatore USB.

La slitta del motore rimovibile è collegata all'unità principale dal misuratore di rugosità mediante un cavo. Il pulsante a rombo è integrato nella slitta del motore. Questo preme con una forza massima di 4 mN sulla superficie da cui deve essere misurata la ruvidità. Lo strumento di misura della rugosità misura in base agli standard ISO, ANSI e JIS applicabili per gli strumenti di misura della rugosità.

Cose da sapere sul misuratore di rugosità

RZ = profondità media del cordone
La profondità media del cordone RZ è la media aritmetica delle profondità massime del singolo rumore di più distanze di misurazione singole adiacenti.

Ra = valore aritmetico del centro
L'AR è il parametro di fumosità universalmente riconosciuto e applicato a livello internazionale. È la media aritmetica dei valori assoluti delle deviazioni di profilo nella linea di riferimento. Il valore numerico ra misurato è sempre inferiore al valore RZ determinato sullo stesso profilo di ruvidità.

RT = profondità di fumo massima
La profondità massima del cordone Rt è la distanza tra il punto più alto e il punto più basso del percorso di misurazione.

Rq = valore quadrato del centro
Rq è la media quadratica di tutti i valori di ordinata all'interno della singola distanza di misurazione l. Rq è uguale alla designazione RMS (Root Mean Square).
