Acquista PCE Instruments PCE-SCI-L PCE-SCI-L Isolatore convertitore 1 pz. da Conrad

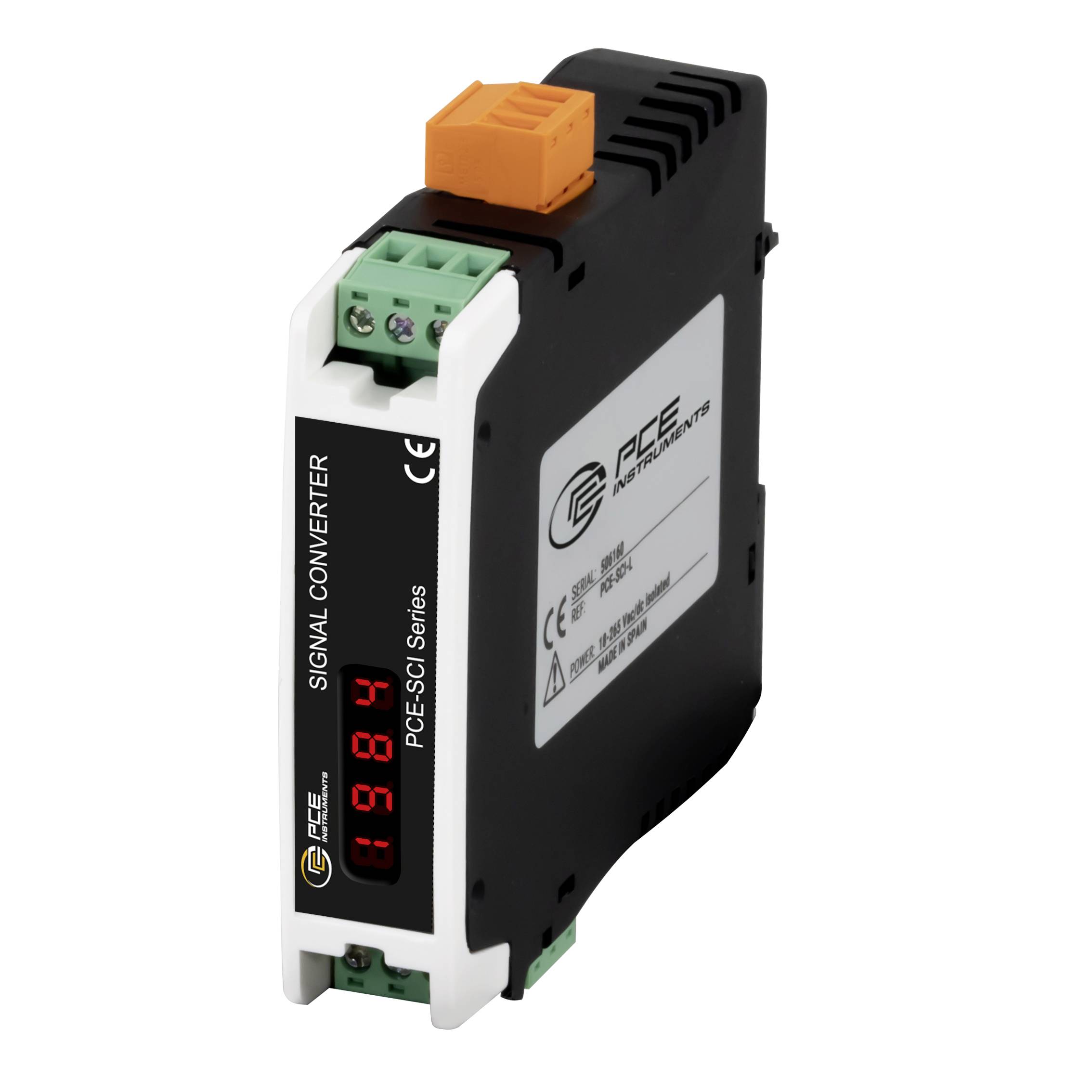

Modulo convertitore di segnale industriale con display LED rosso e connettori a morsetto a vite su sfondo bianco.

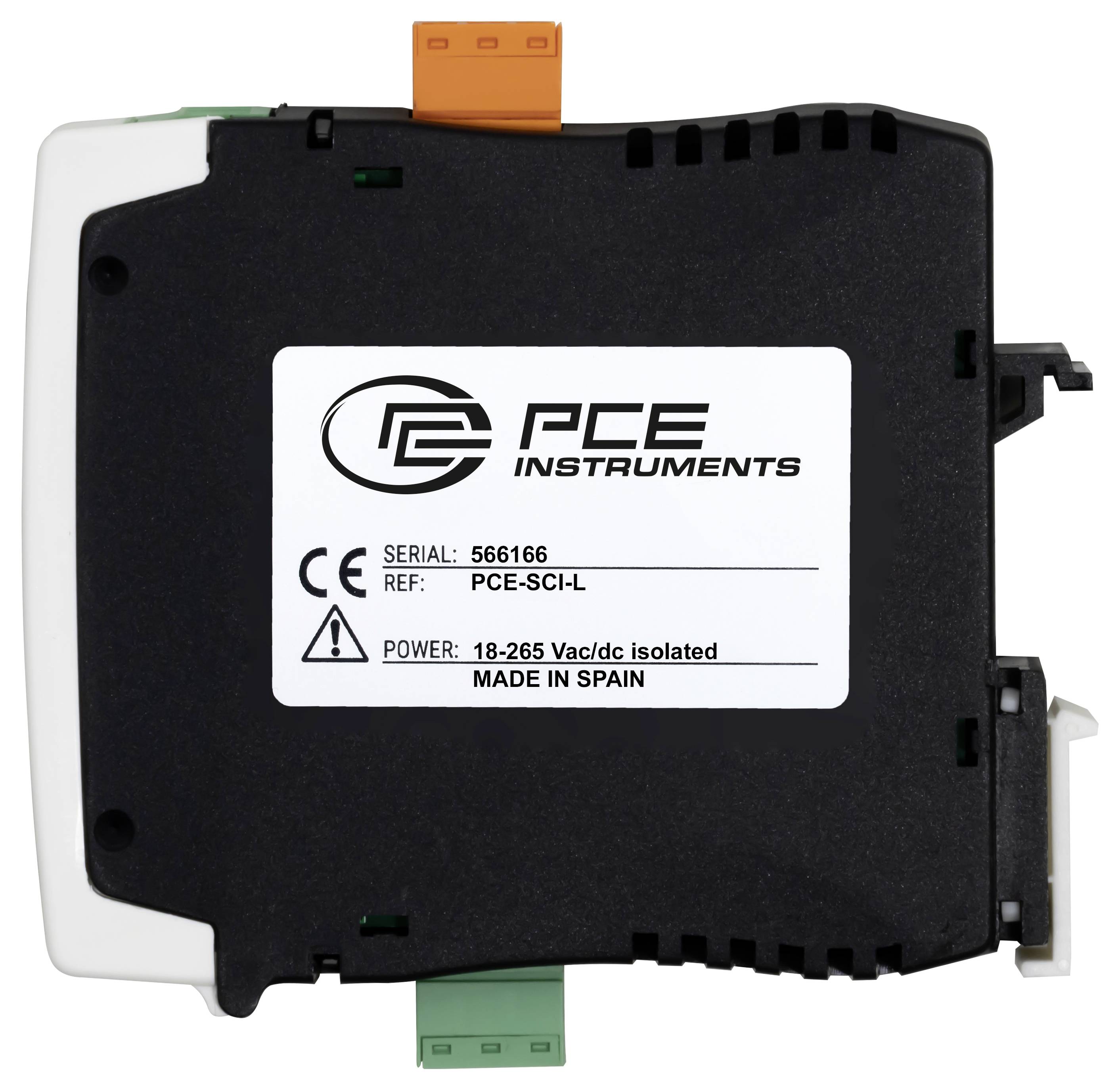

Modulo industriale PCE Instruments etichettato 'PCE-SCI-L' con numero di serie 566166, marchio CE e alimentazione nominale 18-265 Vac/cc isolato, prodotto in Spagna.

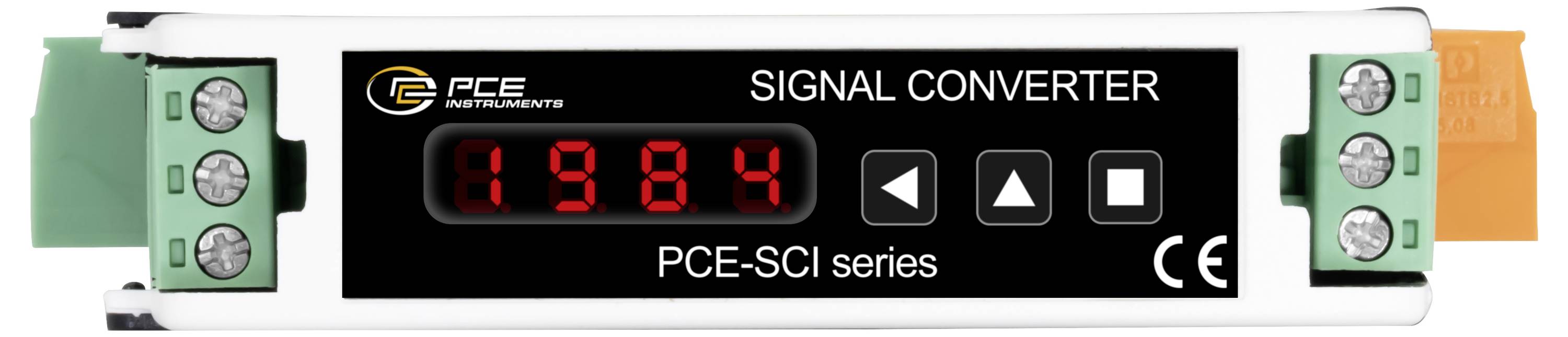

Convertitore di segnali digitali con display che mostra lettura numerica rossa 19.84, con tre pulsanti di controllo e connettori terminali verde/arancione su entrambe le estremità.

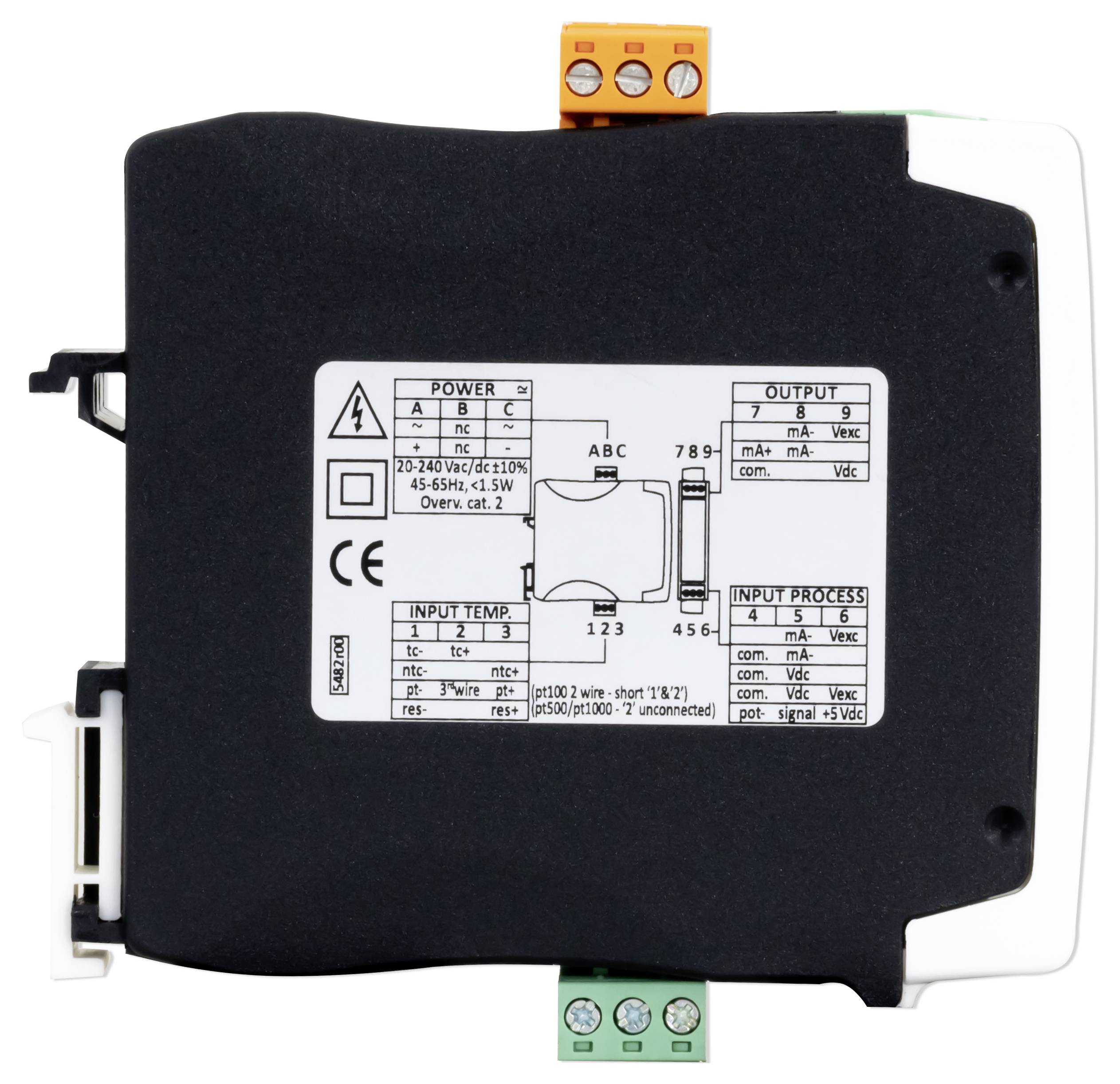

Modulo elettronico industriale nero con morsettiere e etichetta con schema di collegamento sul frontale.

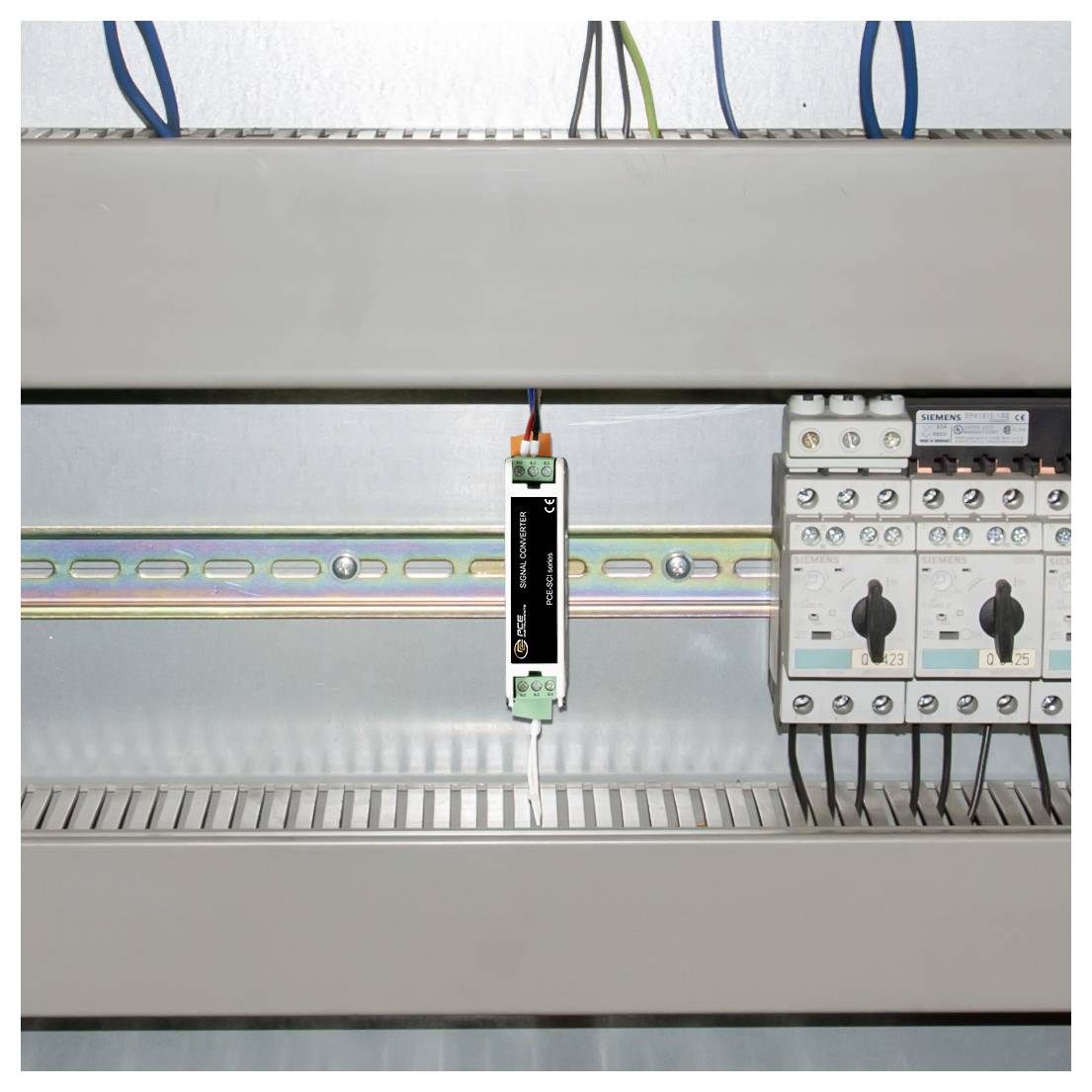

Pannello di controllo elettrico con componenti montati su guida DIN, inclusi un modulo relè centrale e due interruttori automatici Siemens sulla destra.

1/5

Tipo prodotto

Isolatore convertitore

Ingresso max.

20 mA

Segnale ingresso max.

15 V

Tipo

PCE-SCI-L

Dim.

(L x L x A) 106 x 108 x 22.5 mm

Scheda tecnica (PDF)

Consegna entro Mer. 7 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (172,12 € / Pezzo)

172,12 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-SCI-L

Convertitore di segnale di separazione per il montaggio su guida DIN
Campo di misura 0... 600 V AC/DC
Segnali di uscita in 4... 20 mA e 0... 10 V
Configurabile tramite tastiera
Intervallo di misurazione della corrente 0... 5 A CA/CC
Misurazione di frequenza montaggio su guida DIN
Campo di misura 0... 600 V AC/DC
Segnale di uscita attivo e passivo
Misurazione della frequenza
Campo di misura 0... 5 A CA/CC

Dati tecnici

Tensione continua DC
Campo di misura -80 mV... +80 mV
Risoluzione 0,1 mV
Precisione a seconda dell'intervallo d'ingresso da 0,05 a 0,15% FS.
Dati tecnici generali
Uscite 4... 20 mA, 0... 10 V CC
Display tipo 7 segmenti, 2 cifre
Standard di sicurezza II / 300V
Montaggio su guida DIN 35 mm
Isolamento 3000 Veff per 60 s (ingresso, uscita, alimentazione)
Lingua del menu inglese (US)
Classe di protezione (dispositivo) IP30
Alimentazione 24... 240 V CC ±10%, 45... 65 Hz, isolato
Peso 126 g
Dimensioni (L x P x A) 110 x 22 x 118 mm
Condizioni di funzionamento 0... 50 °C, 0 ... 95 % umidità relativa
Condizioni di stoccaggio -20 70 °C, 0 ... 95 % umidità relativa

Tipo: PCE-SCI-L

Tipo prodotto: Isolatore convertitore

Ingresso max.: 20 mA

Segnale ingresso max.: 15 V

Dim.: (L x L x A) 106 x 108 x 22.5 mm

Collegamento: Morsettiera
Morsetto a vite
Morsetto a vite
Connettore

Segnale in uscita: 0-10

Tensione d'esercizio: 18 - 265 V

Voltaggio Max.: 265 V

Voltaggio operativo Min.: 18 V DC/AC

Carico: 10

Segnale ingresso (Tensione): 10

Contenuto: 1 pz.

Configurazione: Potenziometro

Larghezza: 108 mm

Altezza: 22.5 mm

Lunghezza: 106 mm

Compatibile RoHS: Sì

Sensore: PT100
PT500
PT1000

Assorbimento di corrente: 3 W

Max. Temperatura ambiente: 70 °C

Min. Temperatura ambiente: -20 °C

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 2.5 mm²

Sezione flessibile (min.): 0.25 mm²

Sezione rigida (min.): 1 mm²

Documenti & Download

Scheda tecnica

Scheda tecnica 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Isolatore convertitore 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Isolatore convertitore 1 pz.

Descrizione

Il convertitore di segnale di separazione ha un intervallo di misura regolabile di 0 … 600 V CA/CC e può quindi misurare le tensioni più diverse. Ad esempio, è possibile collegare il convertitore di segnale di separazione alla linea di alimentazione per monitorare la tensione applicata. Oltre alla misurazione della tensione, il convertitore di segnale di separazione può misurare direttamente la corrente con un intervallo di misura massimo regolabile di 0 … 5 A AC/DC. Per ampliare l'intervallo di corrente è possibile collegare un trasformatore di corrente al convertitore di segnale di isolamento. Il valore misurato viene quindi convertito dal convertitore del segnale di separazione in un segnale analogico standard da 4 … 20 mA o 0 … 10 V. In questo modo il convertitore di segnale di separazione è l'estensione ideale di un controllo di processo.

Poiché è possibile impostare l'intervallo di ingresso e di uscita in modo identico, il convertitore di segnale di separazione può essere utilizzato per il disaccoppiamento galvanico. La configurazione del convertitore del segnale di separazione avviene direttamente tramite la tastiera. In questo modo non è necessario alcun cavo o software aggiuntivo per le impostazioni del convertitore di segnale. Il convertitore di segnale di separazione è montato su una guida DIN. Il convertitore di segnale viene azionato con una tensione di 18... 265 V CA/CC con una frequenza di 45... 65 Hz.

Testo tradotto automaticamente
