Acquista PCE Instruments PCE-SCI-P PCE-SCI-P Isolatore convertitore 1 pz. da Conrad

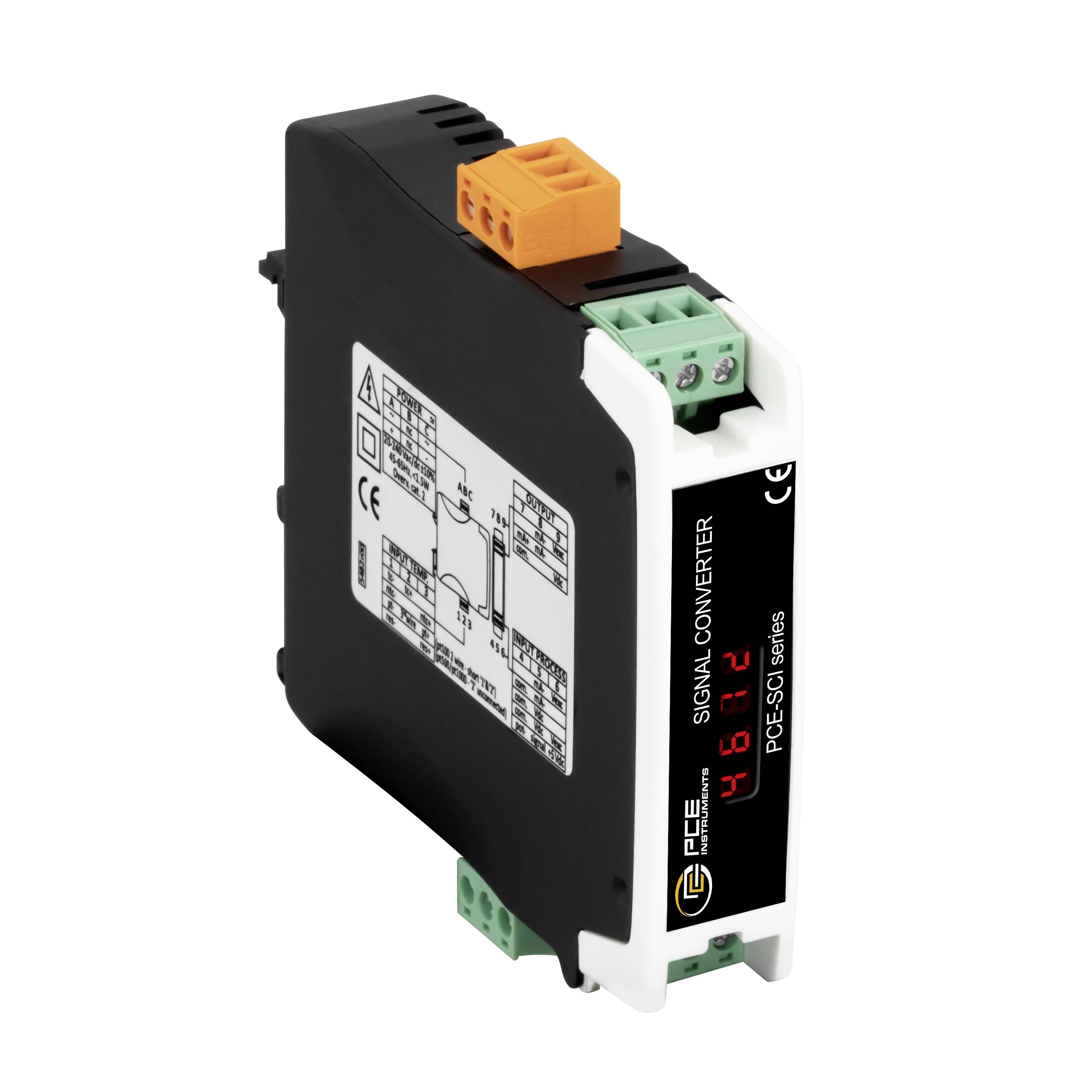

Modulo convertitore di segnali industriali con connettori terminali arancioni e verdi e un display digitale su un involucro nero e bianco.

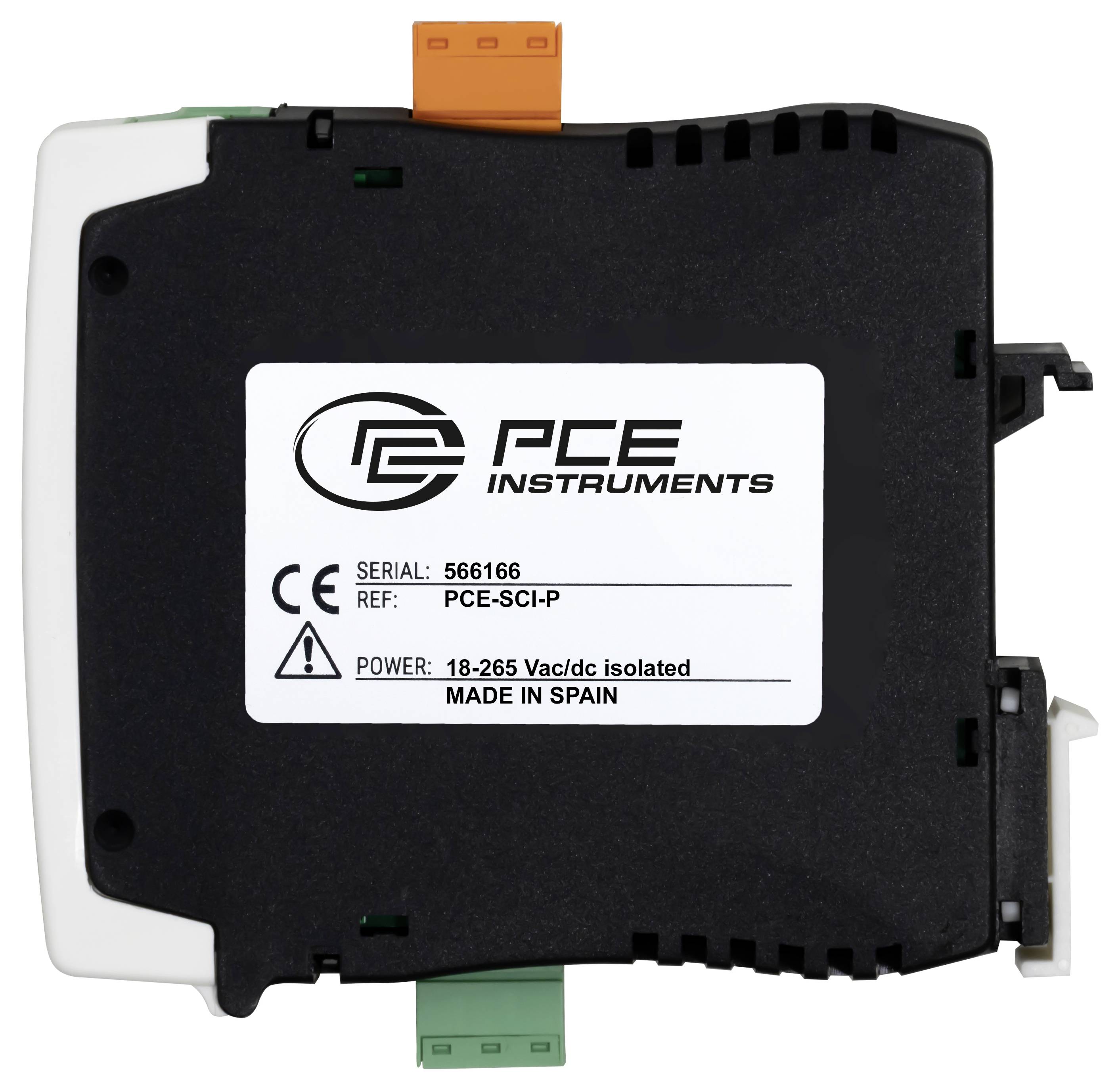

Modulo Black PCE Instruments con etichetta bianca che mostra il numero seriale 566166, rif PCE-SCI-P, alimentazione 18-265 Vac/cc isolata, fabbricato in Spagna

Vista frontale di un convertitore di segnale PCE-SCI con display LED rosso che mostra 48.72 e tre pulsanti di controllo, montato con morsettiere verdi su entrambe le estremità.

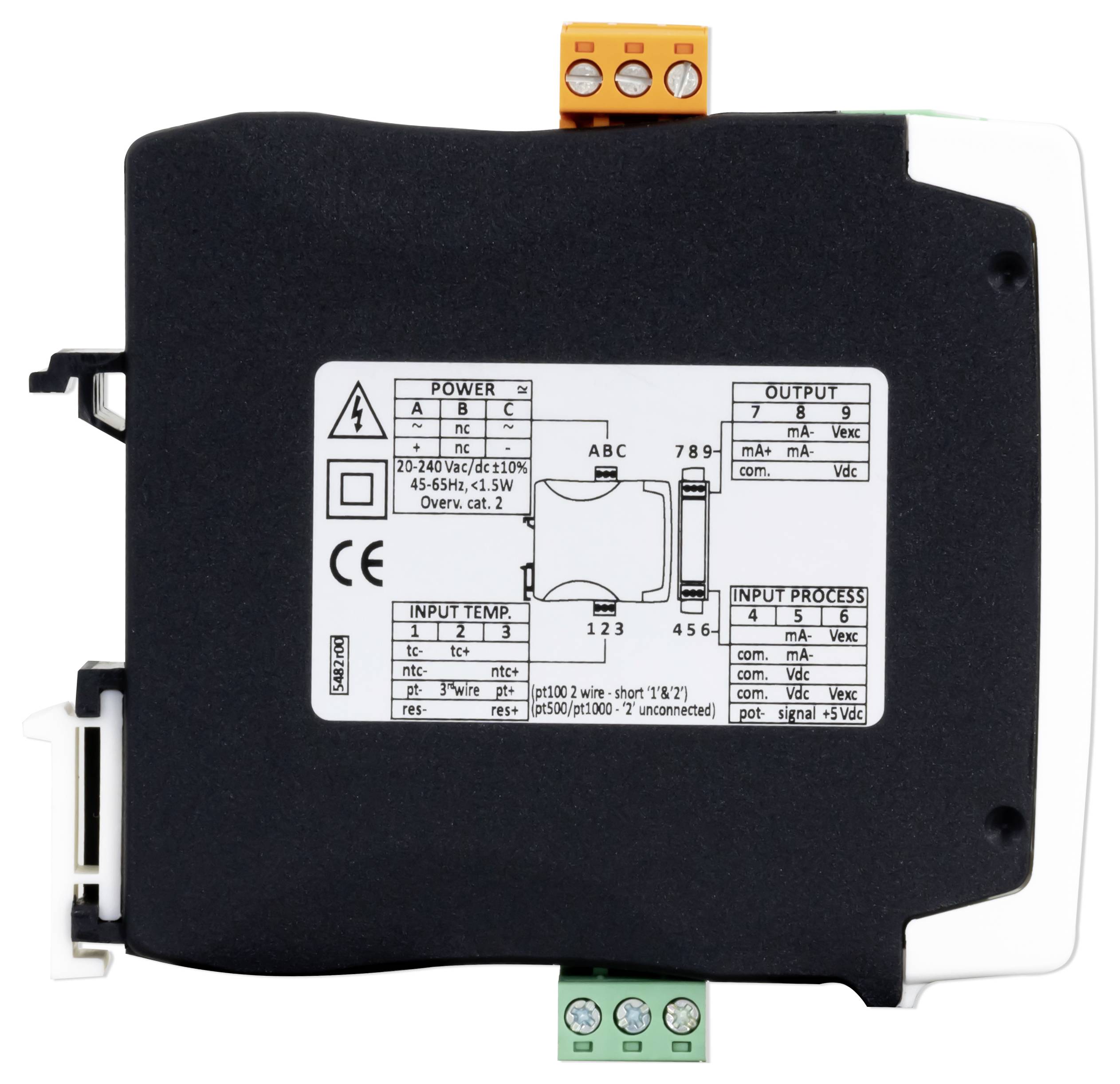

Modulo di controllo industriale nero con connessioni terminali di alimentazione, ingresso e uscita etichettate su sfondo bianco.

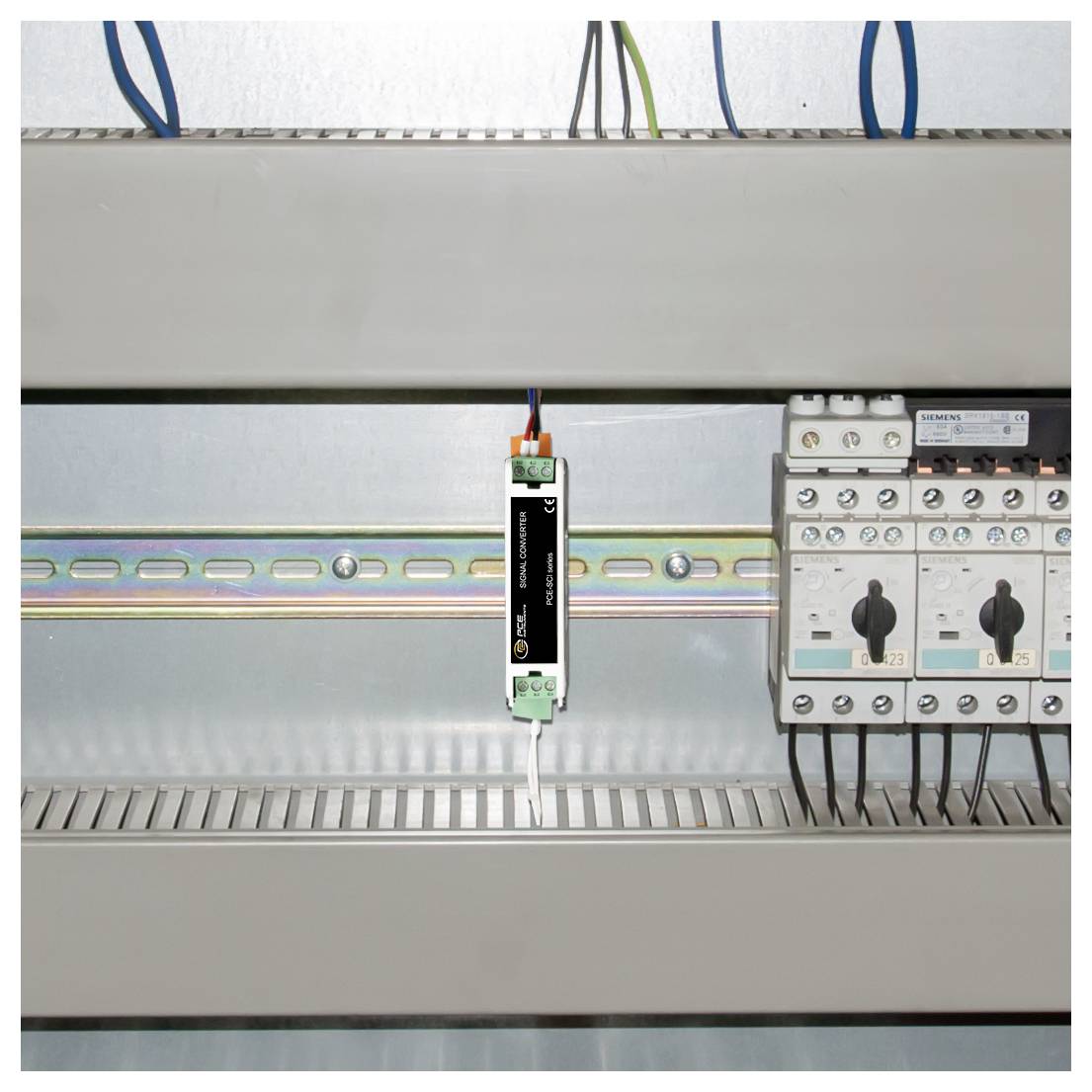

Pannello di controllo elettrico con componenti su guida DIN, inclusi un modulo relè centrale e interruttori automatici sulla destra.

1/5

Tipo prodotto

Isolatore convertitore

Ingresso max.

20 mA

Segnale ingresso max.

15 V

Tipo

PCE-SCI-P

Dim.

(L x L x A) 106 x 108 x 22.5 mm

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (172,12 € / Pezzo)

172,12 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-SCI-P

Convertitore di segnale di separazione corrente - tensione - temperatura
Convertitore di segnale di separazione con oltre 100 combinazioni regolabili
Segnali di ingresso analogici (0... 10 V, 4... 20 mA, Pt100, termocoppie) in segnali standard analogici isolati galvanicamente
liberamente scalabile
in meno di 5 min. In funzione
Converte l'intervallo di ingresso analogico
Separazione completamente galvanica
Alimentazione elettrica 18... 265 V AC/DC

Dati tecnici

Dati tecnici generali
Ingressi 4... 20 mA, 0... 10 VDC, Pt100 a 3 fili, Pt100 a 2 fili, Pt500, Pt1000, termocoppia J, termocoppia K, termocoppia T, termocoppia E, termocoppia S, termocoppia R, termocoppia N, termocoppia C, termocoppia B, 0... 1 MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, pot. Nominale 250 Ω... 15 KΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Uscite 4... 20 mA, 0... 10 V CC
Display tipo 7 segmenti, 2 cifre
Standard di sicurezza II / 300V
Montaggio su guida DIN 35 mm
Isolamento 3000 Veff per 60 s (ingresso, uscita, alimentazione)
Lingua del menu inglese (US)
Classe di protezione (dispositivo) IP30
Alimentazione 24... 240 V CC ±10%, 45... 65 Hz, isolato
Peso 130 g
Dimensioni (L x P x A) 110 x 22 x 118 mm
Condizioni di funzionamento 0... 50 °C, 0 ... 95 % umidità relativa
Condizioni di stoccaggio -20 70 °C, 0 ... 95 % umidità relativa

Tipo: PCE-SCI-P

Tipo prodotto: Isolatore convertitore

Ingresso max.: 20 mA

Segnale ingresso max.: 15 V

Dim.: (L x L x A) 106 x 108 x 22.5 mm

Collegamento: Morsettiera
Morsetto a vite
Morsetto a vite
Connettore

Segnale in uscita: 0-10

Tensione d'esercizio: 18 - 265 V

Voltaggio Max.: 265 V

Voltaggio operativo Min.: 18 V DC/AC

Carico: 10

Segnale ingresso (Tensione): 10

Contenuto: 1 pz.

Configurazione: Potenziometro

Larghezza: 108 mm

Altezza: 22.5 mm

Lunghezza: 106 mm

Compatibile RoHS: Sì

Sensore: PT100
PT500
PT1000

Assorbimento di corrente: 3 W

Max. Temperatura ambiente: 70 °C

Min. Temperatura ambiente: -20 °C

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 2.5 mm²

Sezione flessibile (min.): 0.25 mm²

Sezione rigida (min.): 1 mm²

Documenti & Download

Scheda tecnica

Scheda tecnica 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Isolatore convertitore 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Isolatore convertitore 1 pz.

Descrizione

Il convertitore di segnale di isolamento converte un segnale di ingresso analogico in un segnale di uscita analogico corrispondente. In questo modo i segnali di ingresso e di uscita dal convertitore di segnale di separazione sono completamente isolati galvanicamente. L'impostazione dell'intervallo di ingresso e di uscita avviene tramite due pulsanti. Il tipo di impostazione viene visualizzato su un display a LED interno.

Oltre 100 diverse combinazioni di ingresso e uscita, nonché la scala libera all'interno delle aree impostate, rendono questo convertitore di segnale di separazione un dispositivo universale e consentono di risparmiare un'immagazzinamento costoso e dispendioso di diversi tipi. Poiché l'intervallo di ingresso e di uscita può essere impostato in modo identico, il convertitore di segnale può essere utilizzato anche per il disaccoppiamento galvanico. Il convertitore di segnale di separazione viene semplicemente inserito su una guida a C o DIN. Il convertitore di segnale di separazione può essere azionato con una tensione compresa tra 18... 265 V AC/DC
