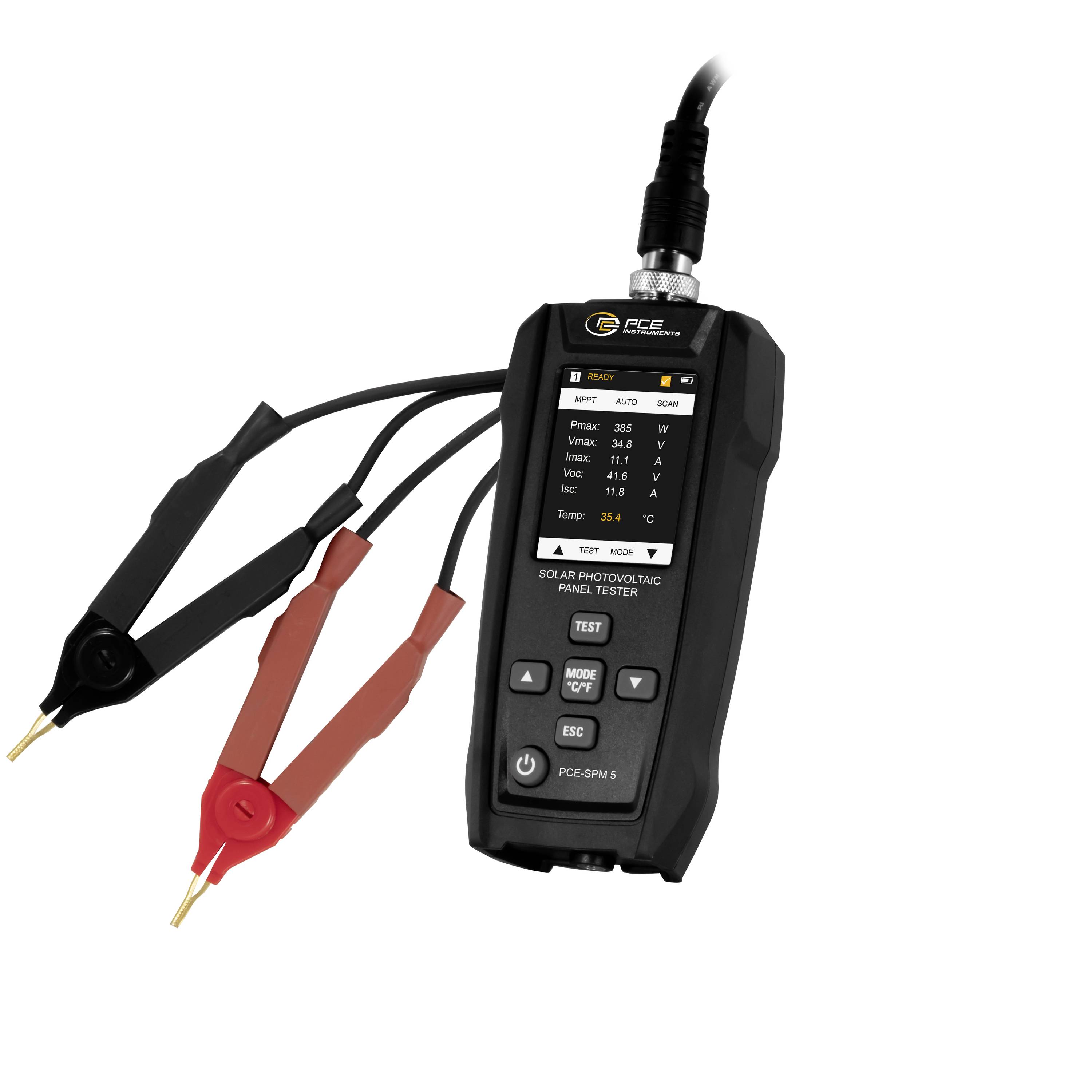

PCE Instruments PCE-SPM 5 Tester per pannelli solari
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
Strumento di misura per pannelli solari PCE PCE-SPM 5 con misurazione curva caratteristica i-V/P-V |VOC 0 … 60 V |ISC 0 … 30 a |Pmax 0 … 800 W.
- Misurazione i-V e P-V con modalità automatica e manuale
- Visualizzazione di linee caratteristiche e valori di misura (IV/PV)
- Rappresentazione delle forme d'onda con codifica a colori con tabella
- Visualizzazione dei dati di picco e dei valori nominali elettrici
- Memoria per un massimo di 10 misurazioni
Dati tecnici
- Tensione continua CC
- Funzione tensione a circuito aperto (VOC)
- Intervallo di misura 0 ... 60 V.
- Risoluzione 0,001 V
- Precisione +/-1%
- Tensione continua CC
- Funzione tensione MPP (ribaltamento)
- Intervallo di misura 0 ... 60 V.
- Risoluzione 0,001 V
- Precisione +/-5%
- Corrente continua CC
- Funzione di corrente di cortocircuito (ISC)
- Campo di misurazione 0 - 30 A
- Risoluzione: 0,001 A
- Precisione +/-1%
- Corrente continua CC
- Funzione MPP-corrente (Imp)
- Campo di misurazione 0 - 30 A
- Risoluzione: 0,001 A
- Precisione +/-5%
- Temperatura
- Campo di misura 0 - 60 °C
- Risoluzione 0,1 °C
- Precisione 1 °C
- Temperatura
- Campo di misura 32 - 140 °F
- Risoluzione 0,18°F.
- Precisione +/-1,8 °F.
- Potenza
- Funzione potenza massima (Pmax)
- Campo di misurazione 0 - 800 W
- Risoluzione: 0,001 W
- Precisione +/-5%
- Dati tecnici generali
- Ingressi MC4 PV
- Display a colori tipo LC con illuminazione
- Dimensioni display 2,4 pollici
- Velocità di misurazione 3 x al secondo
- Memoria interna del supporto di memoria
- Memoria (informazione aggiuntiva) per gli ultimi 10 valori di misura, i dati vengono persi allo spegnimento.

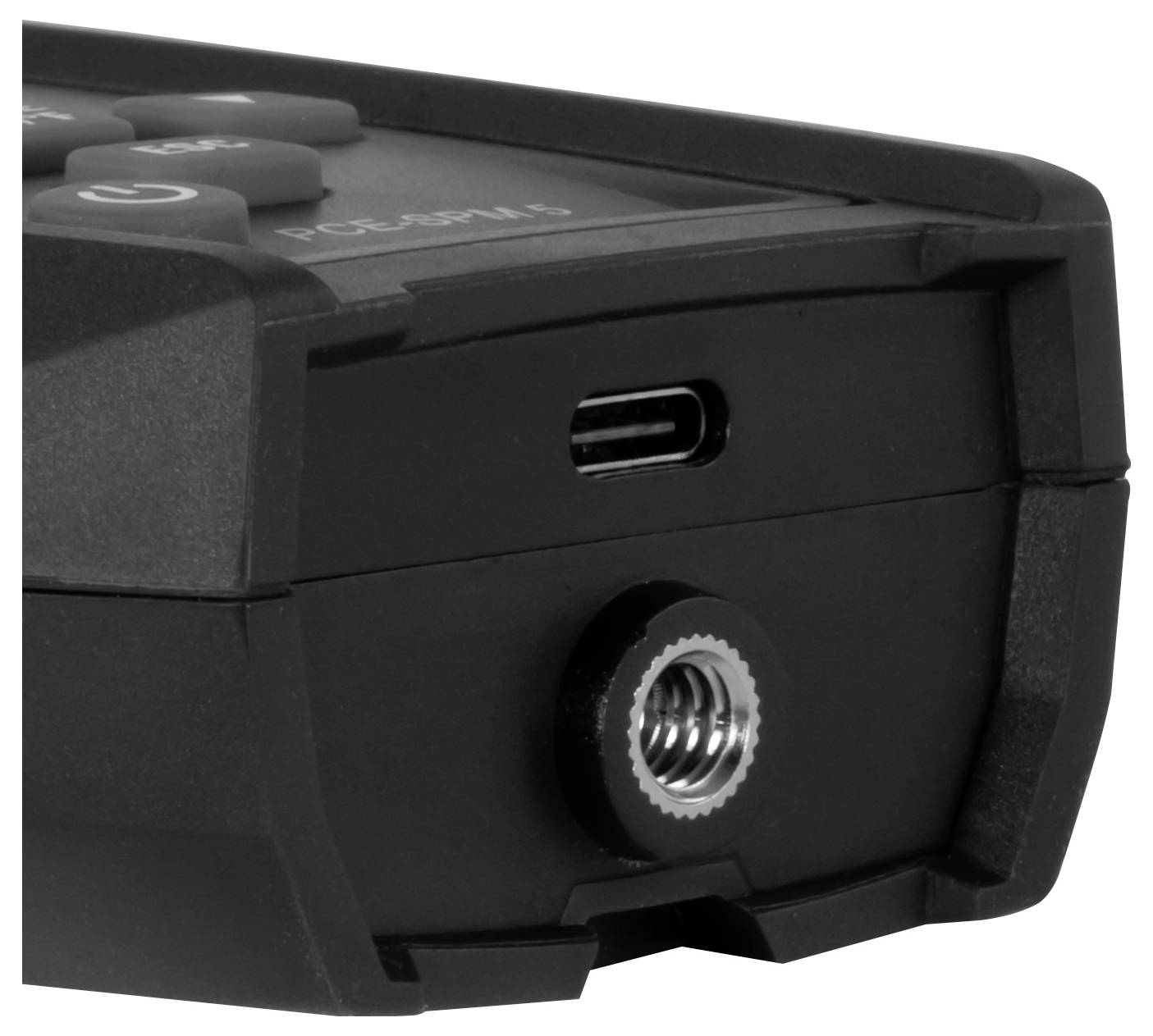

- Interfaccia USB-C
- Spegnimento automatico: 5 min
- Lingua del menu inglese (Stati Uniti), inglese (GB)
- Classe di protezione (dispositivo) IP40
- Alimentazione di tensione: 5 V DC 500 mA
- Batteria/batteria 1 x 3,7 V interna, batteria ricaricabile agli ioni di litio
- Capacità 1000 mAh
- Condizioni di impiego -10 ... 50 °C , 0 ... 80 % R F.
- Condizioni di conservazione -10 ... 60 °C , 0 ... 80 % R F.
- Dimensioni (L x A x H) 155 x 73 x 38 mm
- Peso: 253 g
- Tipo prodotto
Tester per pannelli solari
- Funzioni
Tensione DC
Corrente DC
Potenza
Temperatura
di fabbrica senza certificato
- Dim.
(L x L x A) 165 x 73 x 38 mm
- Display
digitale
LCD
- Peso
253 g
- Larghezza
73 mm
- Altezza
38 mm
- Lunghezza
165 mm
- Interfacce
USB-C
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 3841693 PCE Instruments PCE-SPM 5 Tester per pannelli solari
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3841693 PCE Instruments PCE-SPM 5 Tester per pannelli solari
Descrizione

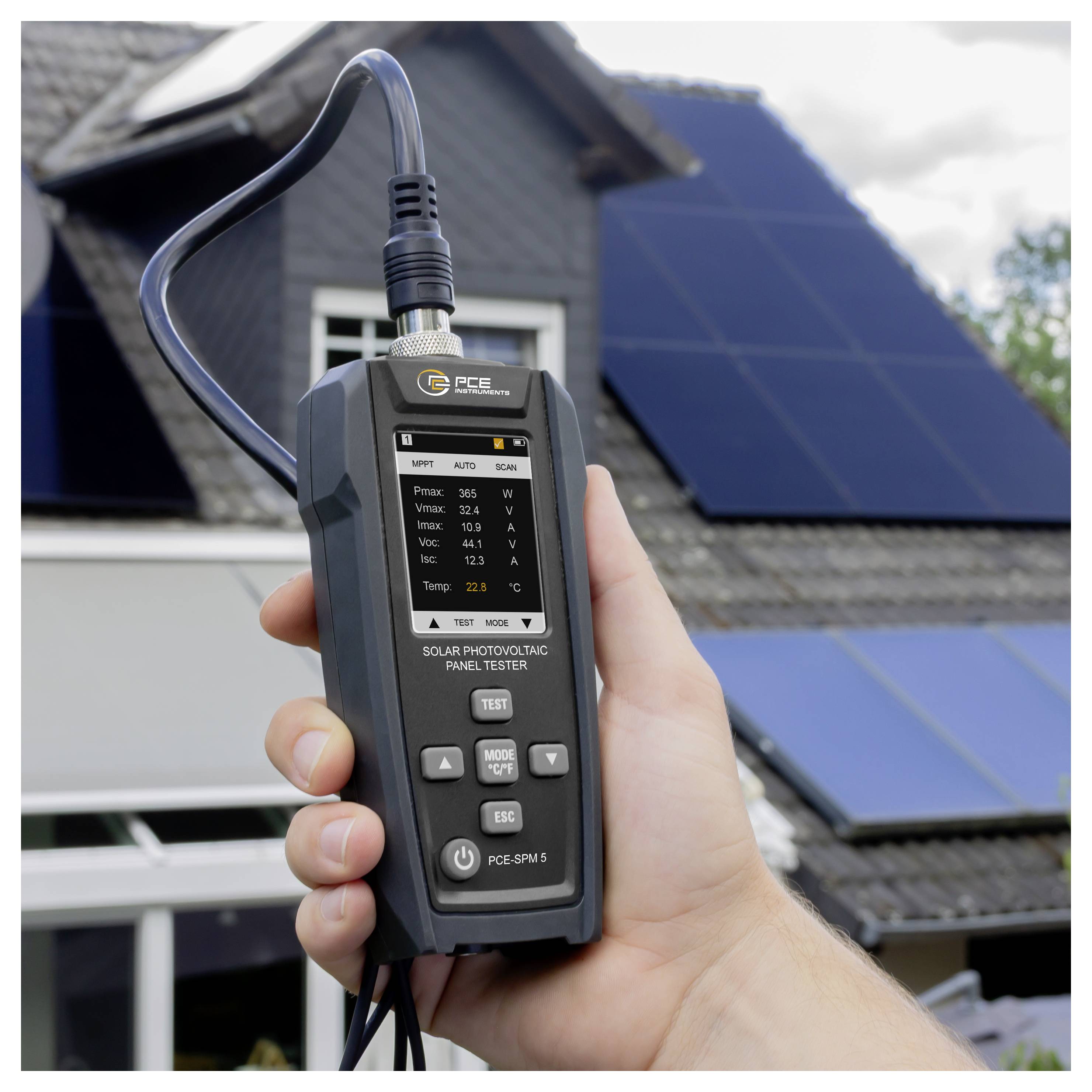

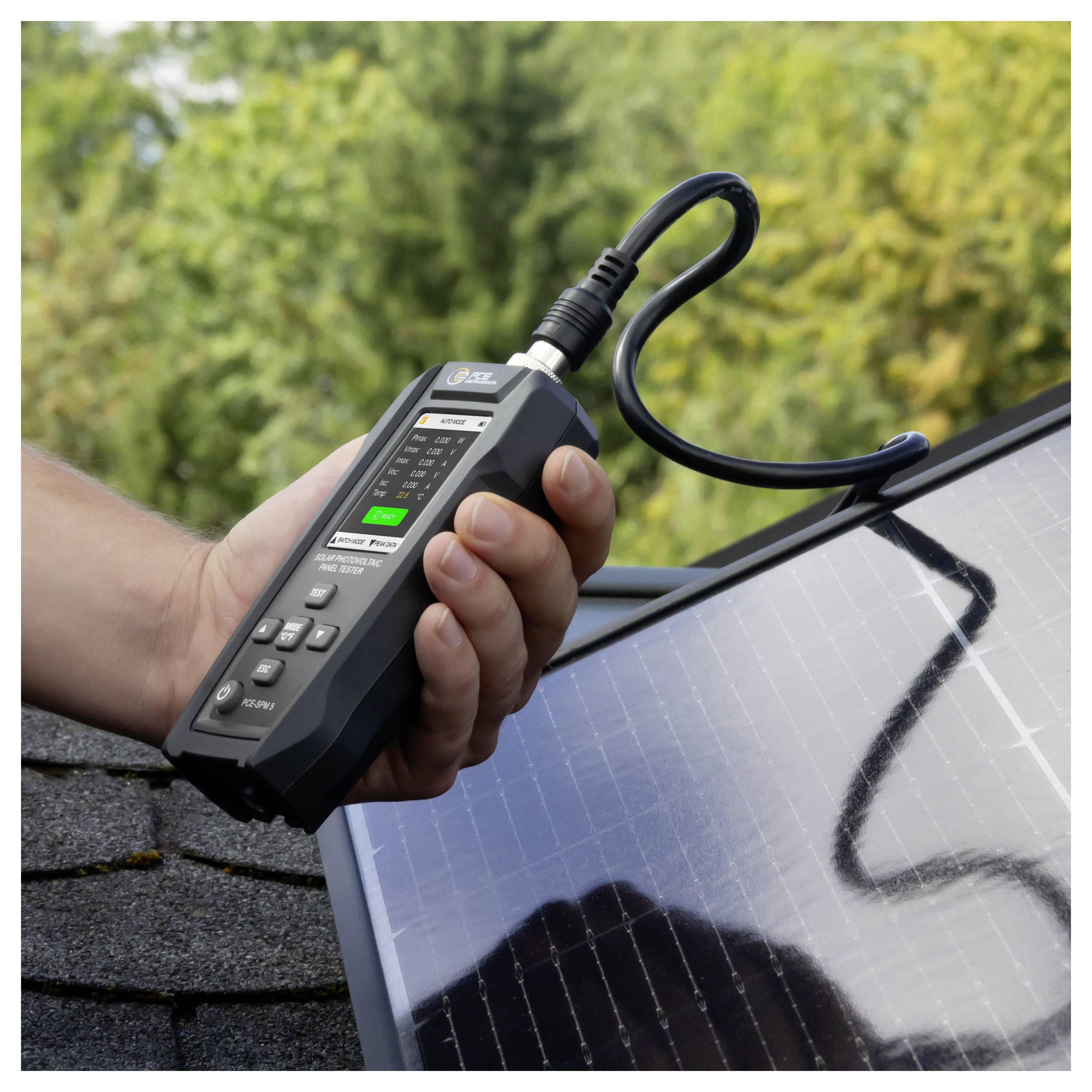

Il misuratore a pannello solare è uno strumento di misura per l'analisi e la valutazione di moduli fotovoltaici sulla base delle loro linee caratteristiche elettriche. Lo strumento di misura per pannello solare viene utilizzato per testare in modo rapido e affidabile i pannelli solari direttamente sul posto e consente di rilevare i più importanti valori elettrici misurati di un modulo.
Con un intervallo di tensione continua di 0 ... 60 V, un intervallo di corrente continua di 0 ... 30 a e una misurazione di potenza massima fino a 800 W, il misuratore a pannello solare è adatto per i comuni moduli fotovoltaici. I valori misurati vengono elaborati durante la misurazione e visualizzati nello strumento. Il misuratore a pannello solare esegue una misurazione della curva i-V e rappresenta graficamente i valori misurati come analisi della curva i-V/P-V sul display. In questo modo i valori misurati vengono visualizzati visivamente come forme d'onda. La rappresentazione è codificata per colore: Corrente (blu), potenza (viola) e tensione (nero), consentendo una chiara distinzione dei parametri.

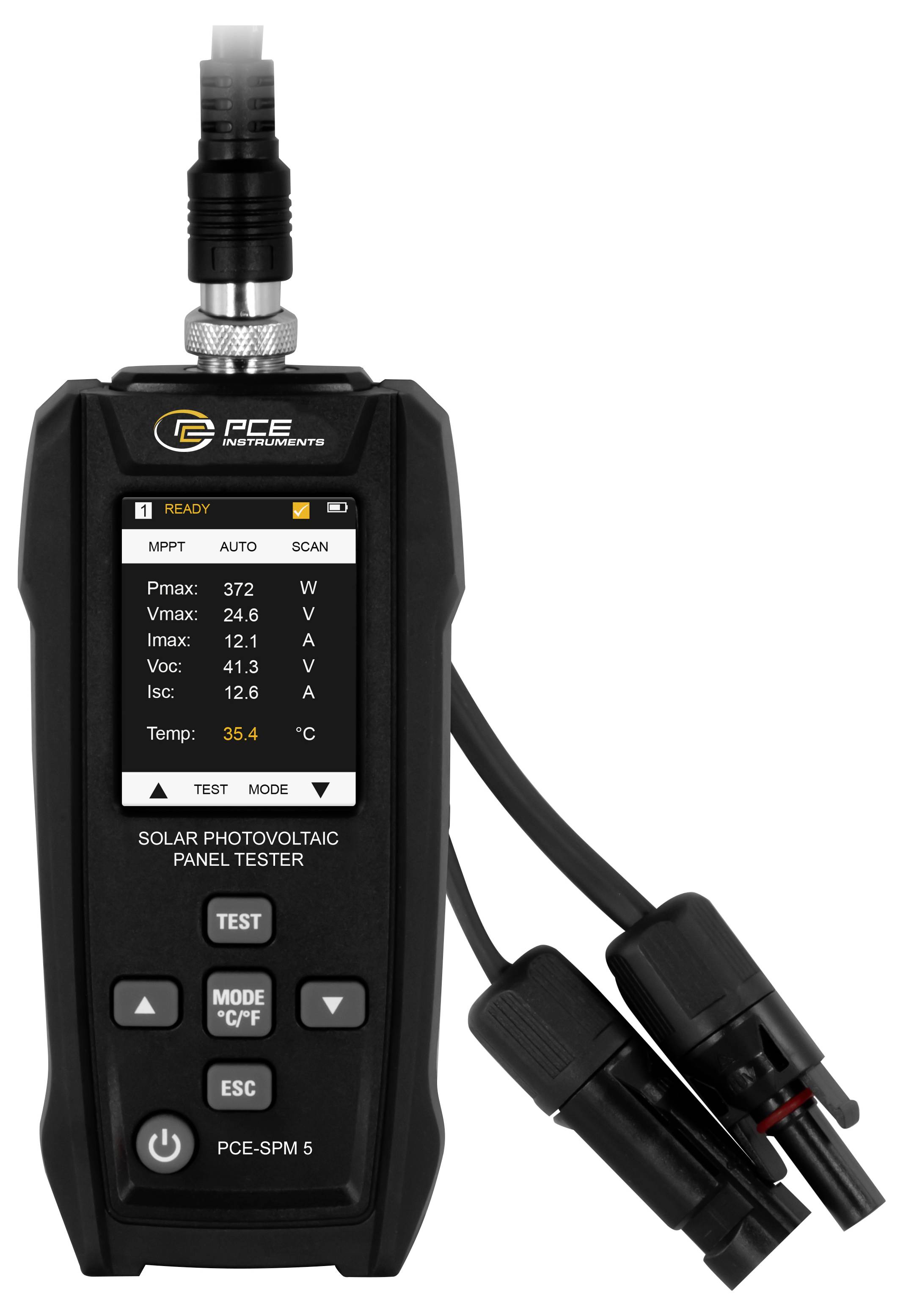

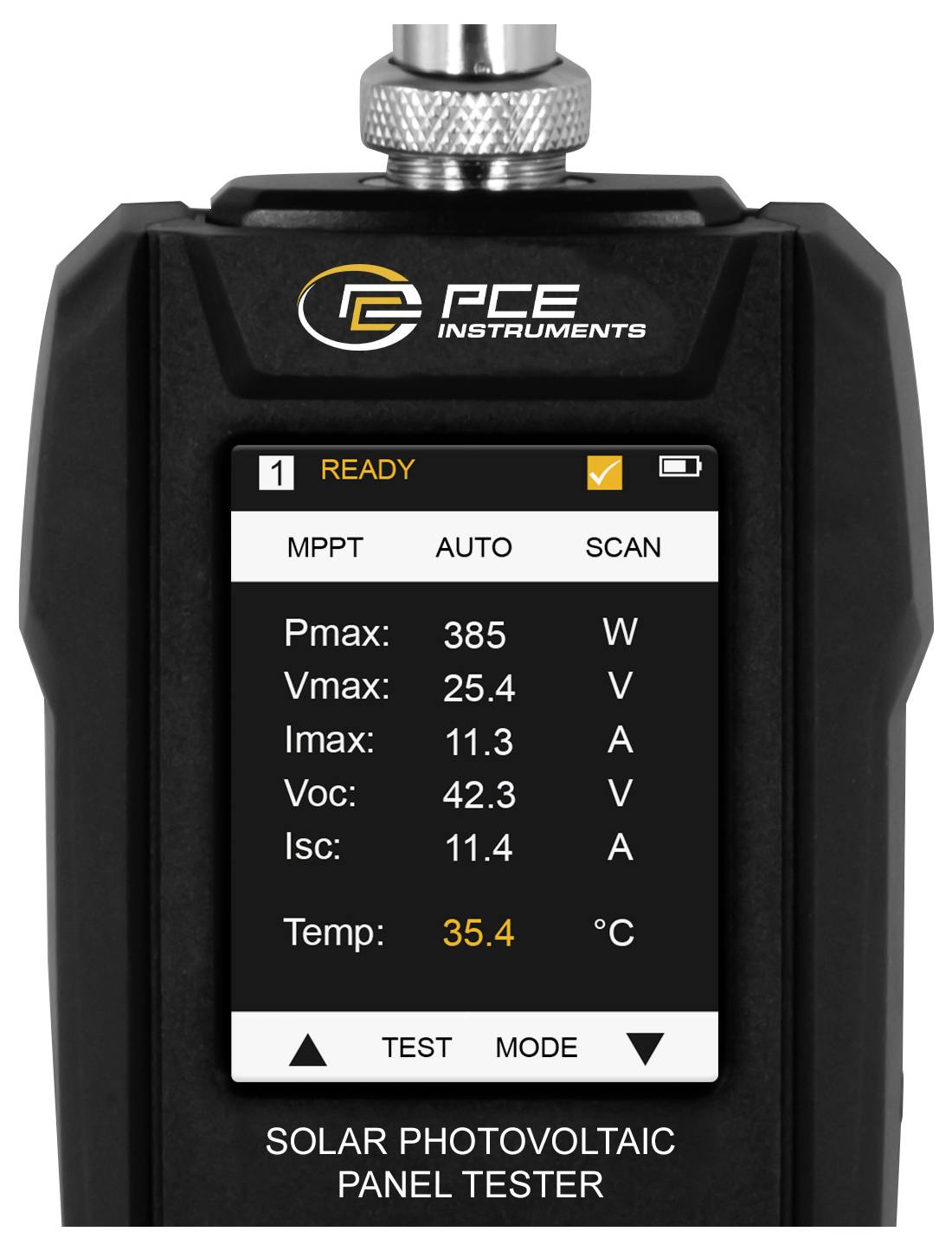

Oltre alla rappresentazione delle forme d'onda, è disponibile una tabella di dati che elenca i valori misurati. In questa schermata vengono inoltre evidenziati i dati di picco per una rapida valutazione dei valori di potenza. Il misuratore a pannello solare determina i parametri elettrici più importanti come la tensione a circuito aperto (VOC), la corrente di cortocircuito (ISC), la tensione MPP (Umpp), la corrente MPP (Impp) e la potenza massima (Pmax).
La rappresentazione avviene tramite un display LC integrato da 2,4 pollici, sul quale vengono visualizzati sia le forme d'onda che i dati di misurazione. Inoltre, viene rilevata la temperatura del modulo. Il misuratore a pannello solare dispone di una memoria interna per un massimo di 10 record di misura che possono essere memorizzati e richiamati nel dispositivo. I punti di misurazione vengono persi dopo lo spegnimento del dispositivo. Grazie alle sue molteplici funzioni di misurazione e analisi, il misuratore a pannello solare è adatto per l'installazione, la manutenzione e la ricerca di errori Impianti fotovoltaici.
Testo tradotto automaticamente
Con un intervallo di tensione continua di 0 ... 60 V, un intervallo di corrente continua di 0 ... 30 a e una misurazione di potenza massima fino a 800 W, il misuratore a pannello solare è adatto per i comuni moduli fotovoltaici. I valori misurati vengono elaborati durante la misurazione e visualizzati nello strumento. Il misuratore a pannello solare esegue una misurazione della curva i-V e rappresenta graficamente i valori misurati come analisi della curva i-V/P-V sul display. In questo modo i valori misurati vengono visualizzati visivamente come forme d'onda. La rappresentazione è codificata per colore: Corrente (blu), potenza (viola) e tensione (nero), consentendo una chiara distinzione dei parametri.
Oltre alla rappresentazione delle forme d'onda, è disponibile una tabella di dati che elenca i valori misurati. In questa schermata vengono inoltre evidenziati i dati di picco per una rapida valutazione dei valori di potenza. Il misuratore a pannello solare determina i parametri elettrici più importanti come la tensione a circuito aperto (VOC), la corrente di cortocircuito (ISC), la tensione MPP (Umpp), la corrente MPP (Impp) e la potenza massima (Pmax).
La rappresentazione avviene tramite un display LC integrato da 2,4 pollici, sul quale vengono visualizzati sia le forme d'onda che i dati di misurazione. Inoltre, viene rilevata la temperatura del modulo. Il misuratore a pannello solare dispone di una memoria interna per un massimo di 10 record di misura che possono essere memorizzati e richiamati nel dispositivo. I punti di misurazione vengono persi dopo lo spegnimento del dispositivo. Grazie alle sue molteplici funzioni di misurazione e analisi, il misuratore a pannello solare è adatto per l'installazione, la manutenzione e la ricerca di errori Impianti fotovoltaici.
Testo tradotto automaticamente

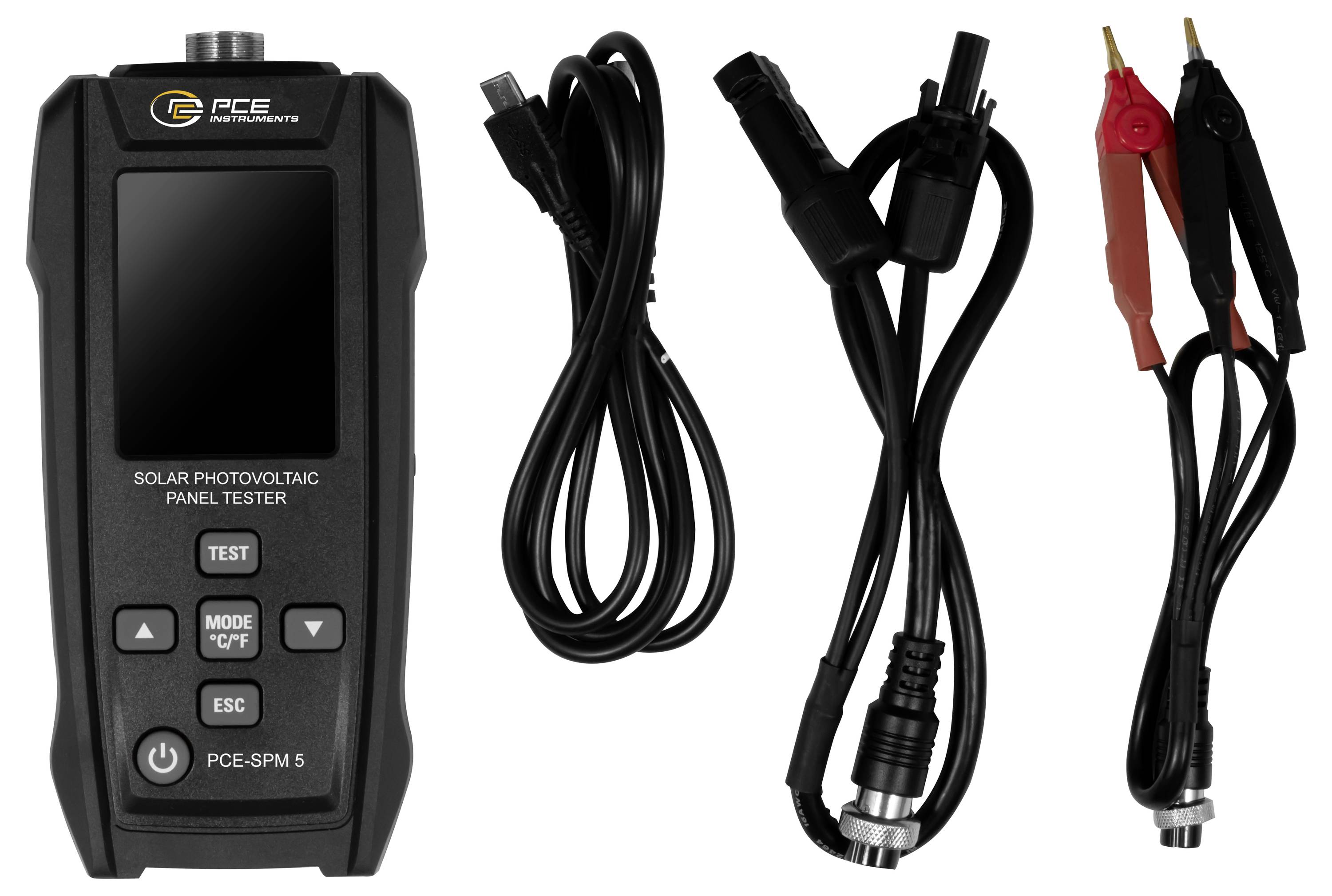

Contenuto della fornitura
- 1 x strumento di misura per pannello solare PCE-SPM 5

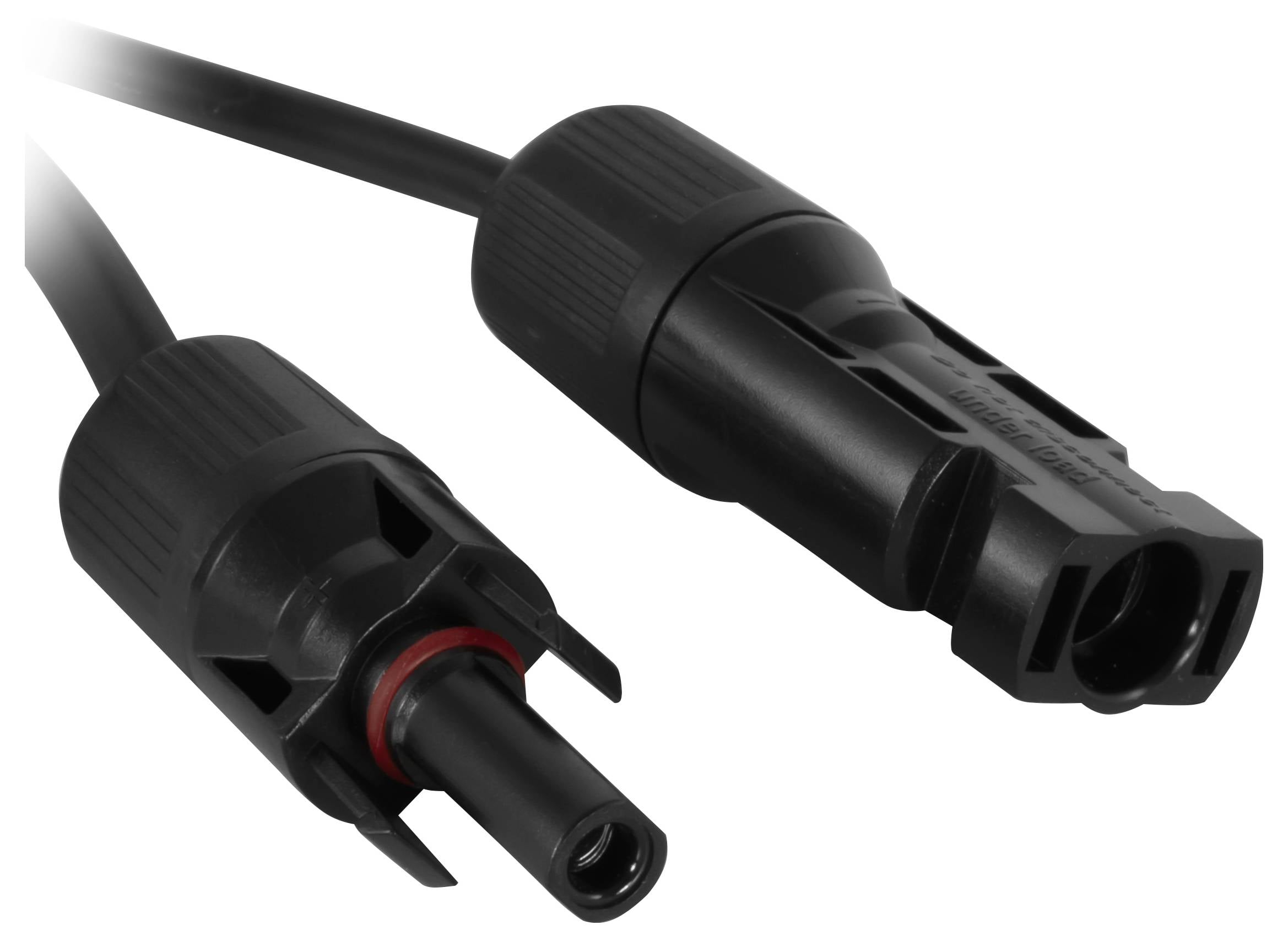

- 1 x MC4-PV-cavo di collegamento

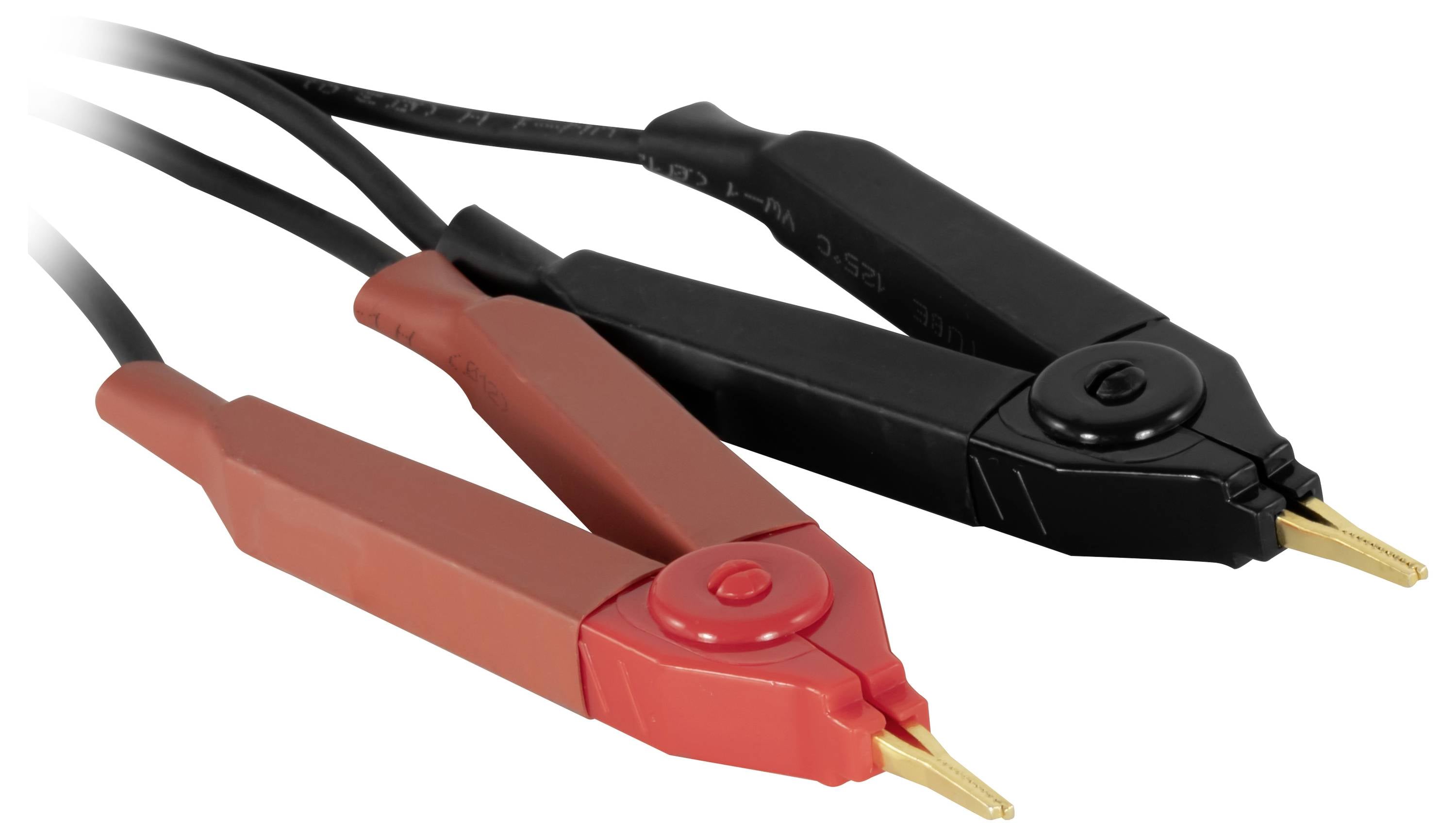

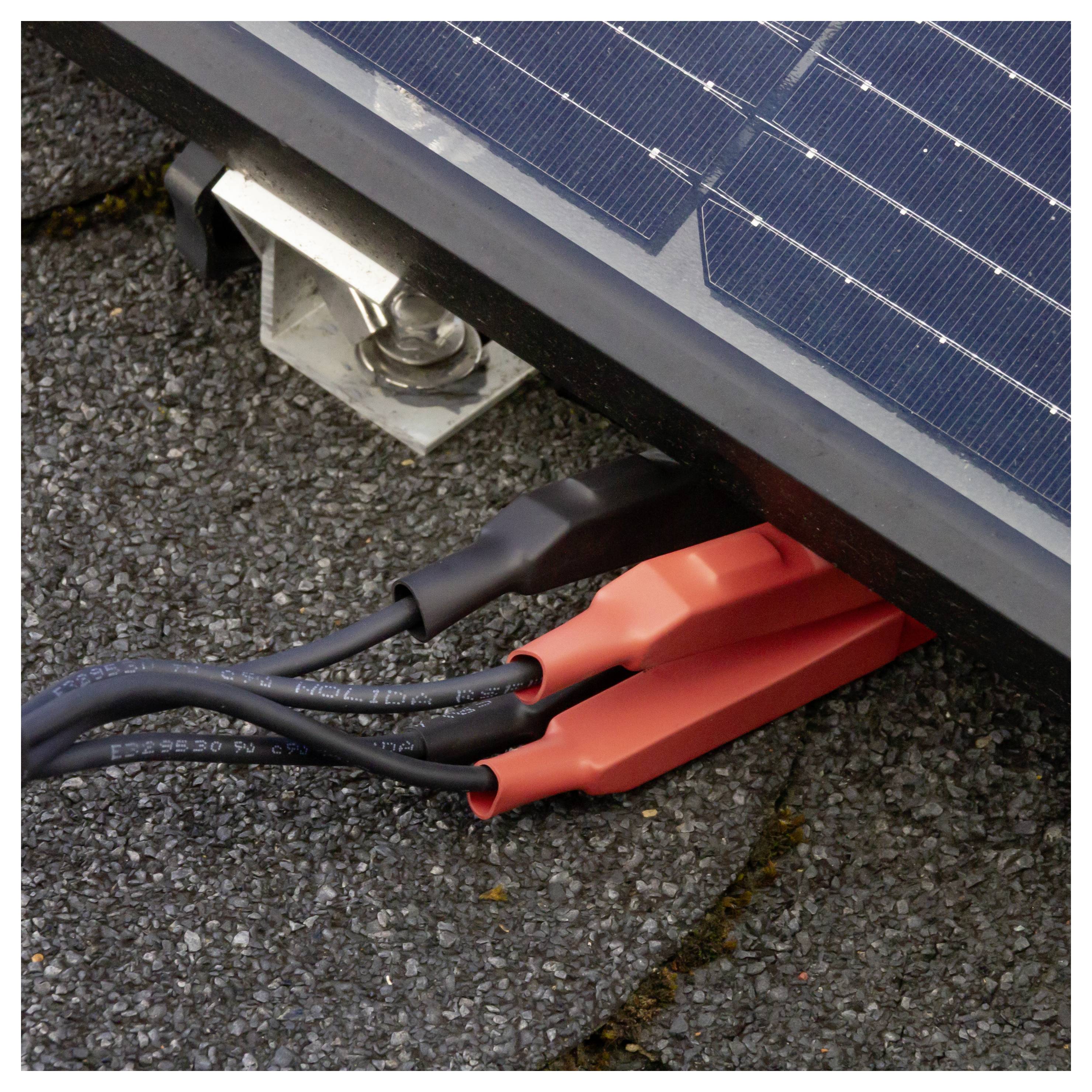

- 1 x set di cavi di misura con morsetti a coccodrillo
- 1 x cavo USB-C.
- 1 manuale di istruzione per l'uso
