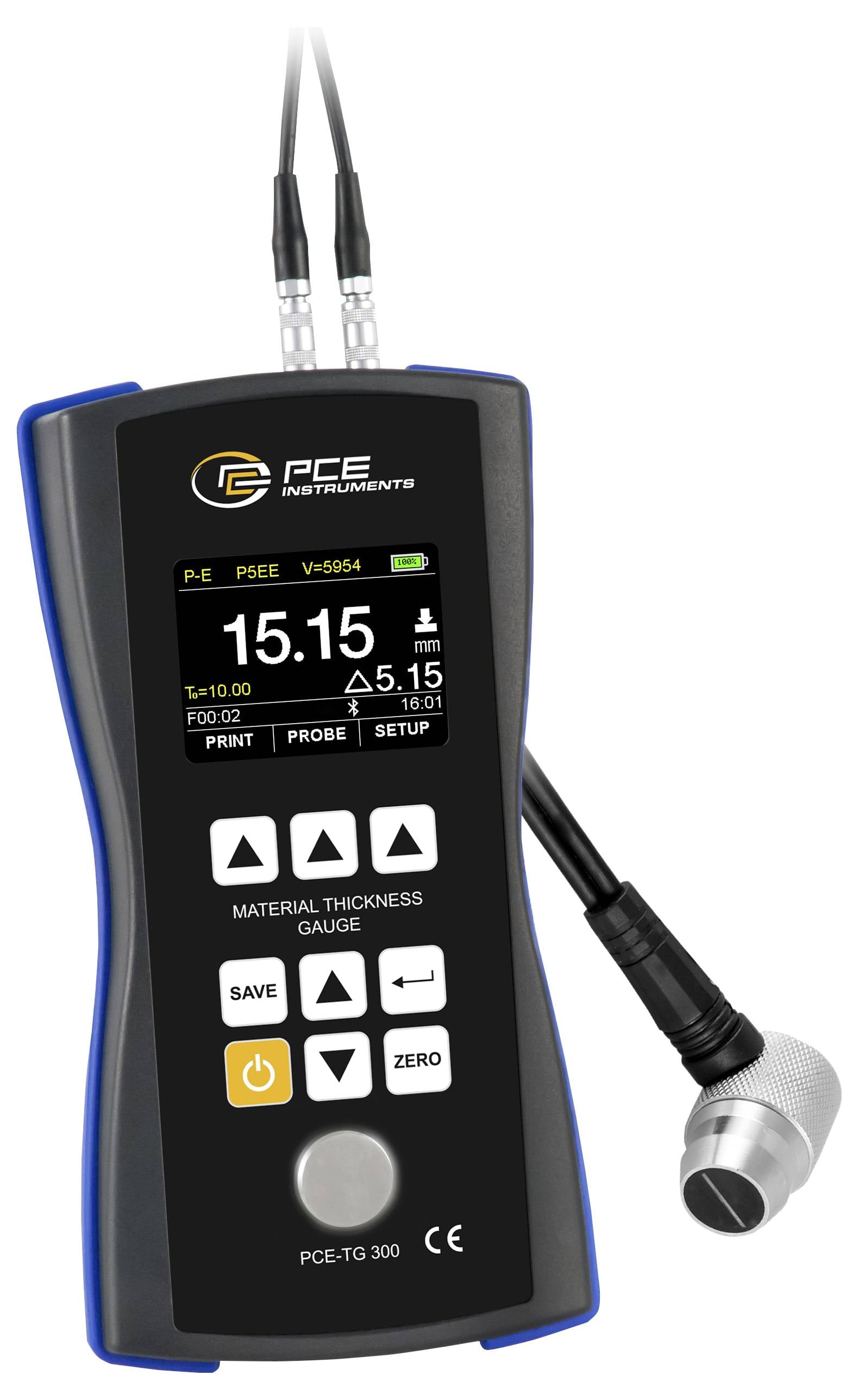

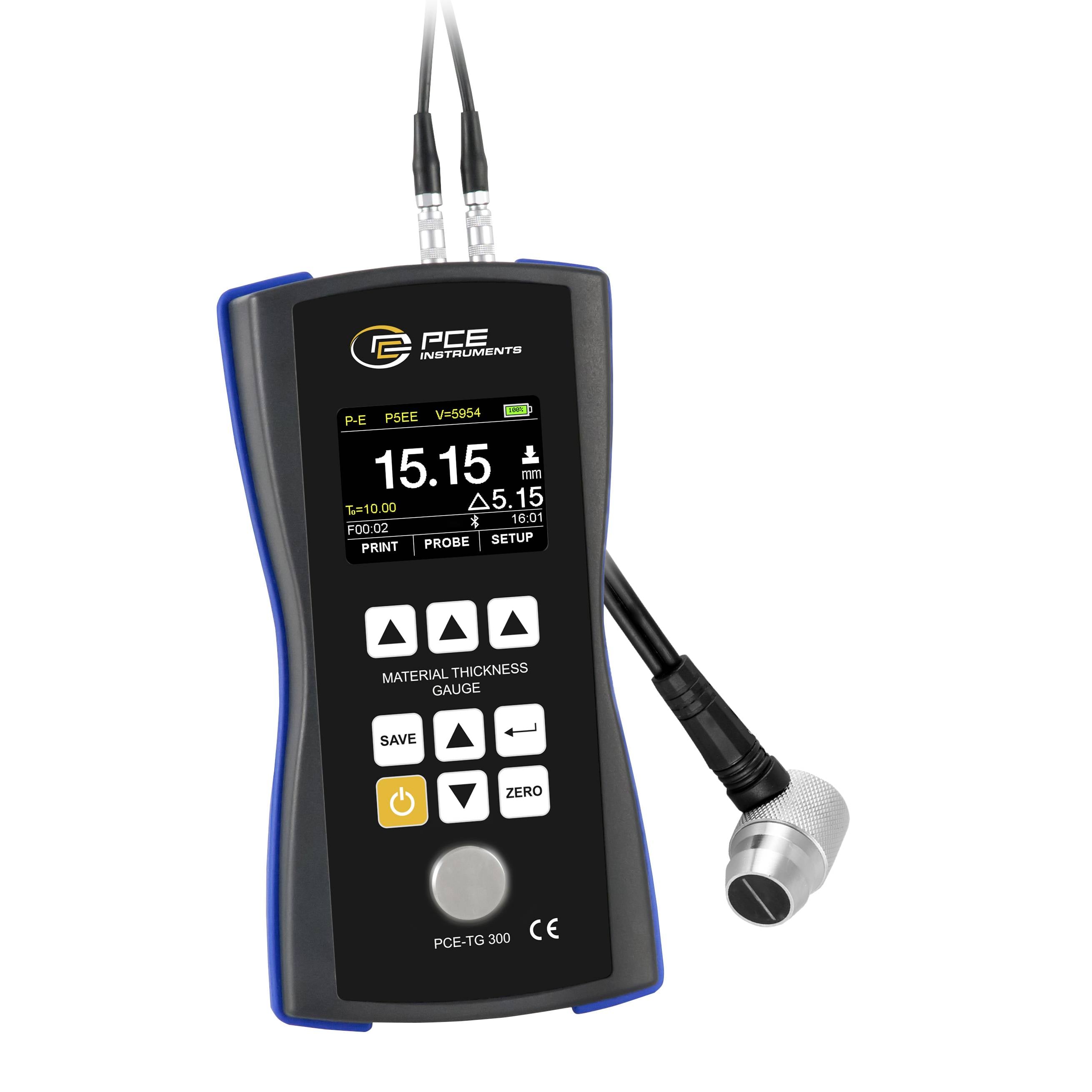

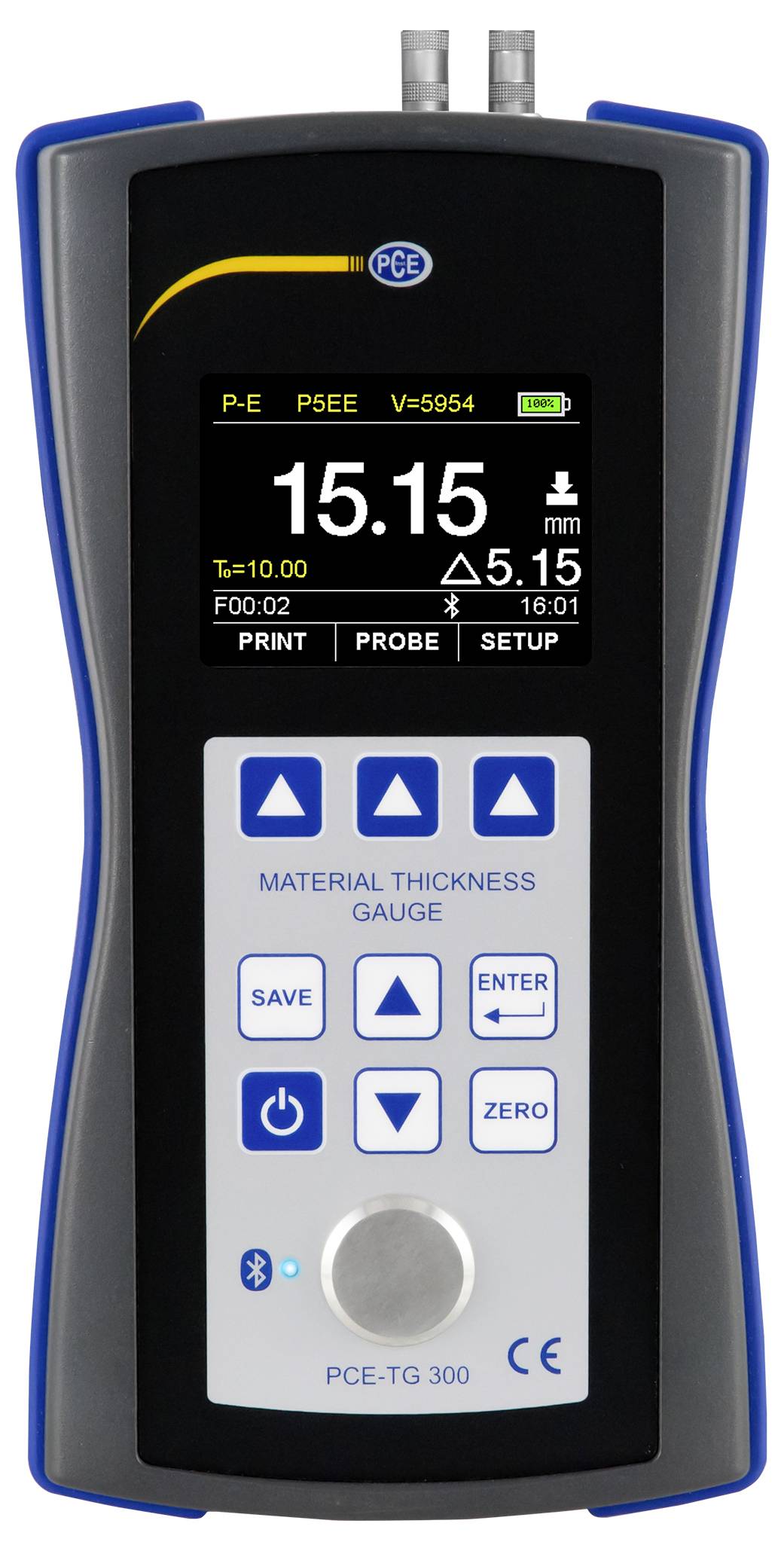

PCE Instruments PCE-TG 300-P5EE Misuratore spessore materiale 2 - 600 mm

Informazioni sul misuratore di spessore del materiale eco-eco a ultrasuoniLo strumento di misura dello spessore del materiale eco-eco di PCE Instruments è adatto per la misurazione dell'intensità della parete di materiali omogenei come metalli, plastica, vetri o resine mediante ultrasuoni in un intervallo di misura di 0,65 … 600 mm. Con una risoluzione massima di 0,001 mm è possibile misurare anche differenze molto piccole di spessore della parete. Per una misurazione esatta, è necessario impostare in anticipo la corretta velocità del suono del materiale da misurare nel misuratore di spessore del materiale eco-eco a ultrasuoni. Con lo strumento di misura dell'intensità del materiale PCE-TG 300-P5EE, la velocità del suono può essere variata in incrementi di 1 m/s, inoltre è possibile anche una calibrazione a più punti. Se la velocità del suono del materiale non è nota, può essere determinata anche con lo strumento di misurazione dello spessore del materiale eco-eco. Se si conosce lo spessore del pezzo, è necessario inserirlo nel misuratore dello spessore del materiale. Strumento di misura dello spessore del materiale ecografico PCE-TG 300-P5EE applicazione 1. Dopo aver posizionato il sensore a ultrasuoni sul pezzo, la velocità del suono del materiale viene visualizzata direttamente. I valori misurati vengono visualizzati su un ampio display LCD a colori, con una facile navigazione tramite i tasti di selezione rapida. I valori di misura possono essere memorizzati nella memoria interna del misuratore di spessore a parete eco-eco. Per la valutazione, questi dati possono essere valutati tramite il software PC opzionale disponibile o stampati direttamente tramite Bluetooth con una stampante. La funzionalità dello strumento di misurazione dello spessore a parete eco-eco viene ampliata tramite le sonde disponibili come optional. Sono disponibili sonde da 2,5 MHz; 5 MHz e 7 MHz e diversi diametri, in questo modo, oltre ai materiali standard omogenei, è possibile misurare materiali molto attenuanti come ghisa o plastica e componenti a parete sottile.Principio di misurazione misurazione ultrasuoni misurazione dello spessore del materialeL'udito umano è in grado di rilevare frequenze acustiche fino a un massimo di 16 kHz, le frequenze al di sopra di questo limite non sono udibili per l'uomo e sono chiamate ultrasuoni. Questo ultrasuoni viene utilizzato nell'industria in diversi settori, come ad esempio la saldatura, la pulizia, la verifica degli errori non distruttivi (NDT) o anche la misurazione dello spessore del materiale. Gli ultrasuoni vengono assorbiti, riflessi, spruzzati o trastati a seconda del materiale. Strumento di misura dello spessore del materiale eco a ultrasuoni PCE-TG 300-P5EE applicazione 1. La misurazione dello spessore del materiale mediante ultrasuoni è particolarmente adatta per tutti i materiali fonoconduttori con struttura omogenea in cui si verificano pochi effetti di dispersione e riflessione. Ideal sono, ad esempio, materiali metallici come l'acciaio, in quanto la microstruttura all'interno del materiale guida molto bene onde a ultrasuoni, creando elevate profondità di penetrazione e chiari echi di riflessione sulle superfici di confine.I parametri principali per quanto riguarda il materiale sono la velocità del suono e l'isolamento acustico. In caso di riduzione del suono si effettua una distinzione tra assorbimento del suono e diffusione del suono. L'assorbimento del suono viene convertito in altre forme di energia, come ad esempio Causa calore. In questo modo si riduce la potenza del segnale utile, creando tempi di funzionamento ridotti nel materiale durante la misurazione dello spessore del materiale. Poiché l'assorbimento dipende dalla frequenza della testa di prova, ad esempio, riducendo la frequenza di prova, l'assorbimento può essere attenuato, consentendo così una maggiore profondità di penetrazione. L'indebolimento del suono è causato da effetti di dispersione sui limiti della superficie della superficie di lavoro. Anche in questo caso l'aumento della frequenza di prova aumenta la diffusione del suono, addirittura in modo superproporzionale rispetto all'assorbimento. Per la misurazione dello spessore del materiale di materiali fortemente fonoassorbenti, come ad esempio plastica o ghisa, è possibile ottenere in parte risultati migliori riducendo la frequenza di prova.Durante la misurazione dello spessore del materiale con ultrasuoni si possono utilizzare le impedenze dell'onda o l'assorbimento del suono e la velocità del suono di diversi materiali. Più grandi sono le differenze nelle impedenze delle onde o anche le resistenze acustiche tra i materiali adiacenti, più chiari sono i riflessi degli ultrasuoni. L'aria, ad esempio, ha una proprietà molto attenuante rispetto agli ultrasuoni, in modo che si verifichino forti echi di riflessione sulle superfici di confine tra metalli e aria. Questo effetto viene utilizzato nella misurazione dello spessore del materiale per determinare lo spessore della parete. Allo stesso tempo, questo effetto garantisce anche che tra la sonda e il pezzo sia necessario applicare il gel di accoppiamento per superare il traferro che, senza l'ordine del gel di accoppiamento, impedisce la trasmissione dell'ultrasuoni dalla sonda al pezzo da lavorare.Misurazione dello spessore del materiale eco-eco a ultrasuoniDurante la misurazione dello spessore del materiale eco-eco a ultrasuoni vengono valutati più eco. Questo processo per la misurazione dello spessore del materiale è particolarmente adatto per i pezzi rivestiti. Se il sensore a ultrasuoni viene posizionato sul pezzo rivestito, durante una misurazione Puls-Echeco il rivestimento viene calcolato con lo spessore del materiale. In questo modo si crea un errore dovuto alle diverse velocità sonore del materiale di rivestimento e del materiale di base. Per un pezzo di acciaio rivestito in plastica, le differenze tra le velocità del suono sono di 3000 … 4000 m/s. Se la velocità del suono nel misuratore viene impostata su acciaio, quando si misura la forza del materiale totale, misurare il rivestimento con una velocità del suono errata, was a guasta. Inoltre, la misurazione dello spessore del materiale non è principalmente l'obiettivo di misurare lo spessore di un rivestimento - per questo si utilizzano strumenti di misura dello spessore dello strato, ma lo spessore del materiale di supporto. Grazie alla funzione eco-eco del misuratore di spessore a ultrasuoni, lo spessore del rivestimento viene sottratto dallo spessore totale del materiale. In questo modo è possibile misurare lo spessore di un pezzo rivestito con lo strumento di misura dello spessore del materiale eco-eco a ultrasuoni, senza che lo spessore del rivestimento venga calcolato con il risultato complessivo.Sensori a ultrasuoni per la misurazione dello spessore del materialeNella misurazione dello spessore del materiale, la scelta del sensore ha un ruolo importante in particolare nella struttura del materiale da testare. Come descritto in precedenza, la misurazione dello spessore del materiale funziona meglio quanto più omogenea è la struttura del materiale. Le strutture con griglia metallica sono Ideal perché le onde a ultrasuoni vengono convogliate attraverso il materiale senza grandi perdite di dispersione. Per materiali in ghisa come ad es La ghisa è generalmente molto più grande per le perdite di dispersione dovute agli elementi in grafite. In questo modo le perdite di energia delle onde a ultrasuoni sono maggiori, riducendo così le profondità di penetrazione. In caso di valigette di lavoro molto disomogenee, come p. es GFK o CFK la misurazione dello spessore della parete con uno strumento di misurazione dello spessore del materiale è molto difficile o spesso non è possibile.Per rispondere a questa problematica, il misuratore di spessore del materiale eco-eco a ultrasuoni di PCE Instruments offre la possibilità di selezionare diversi sensori. In questo modo, più il materiale non è omogeneo, più profondo dovrebbe essere la frequenza della sonda a ultrasuoni. Quanto più sottile è lo spessore del materiale e quanto più precisa deve essere la misurazione, tanto più alta dovrebbe essere la frequenza della sonda selezionata. Per i pezzi a parete sottile, ad esempio, il sensore a ultrasuoni a 7 MHz sarebbe adatto. Per i materiali in ghisa e anche per le materie plastiche sarebbe necessario selezionare 2,5 MHz. Di serie, il misuratore di spessore del materiale a ultrasuoni viene fornito con sensore E-E da 5 MHz. Con 5 MHz si soddisfa un numero relativamente elevato di applicazioni, non appena diventa un po' più esigente in un campo speciale come descritto sopra, un cambiamento della sonda ha senso. La funzione E-E consente inoltre di misurare lo spessore delle pareti attraverso i rivestimenti. Le altre sonde non dispongono di questa funzione.Lo strumento di misura dello spessore del materiale eco-eco a ultrasuoni è adatto anche per applicazioni ad alta temperatura. Per applicazioni con temperature superficiali elevate fino a 300 °C, è possibile utilizzare un sensore ad alta temperatura a 5 MHz. Si noti che è necessario uno speciale gel di accoppiamento, in grado di resistere alle temperature corrispondenti. Inoltre, si noti che le velocità del suono dipendono dalla temperatura. A temperature più elevate, per una maggiore precisione, è necessario verificare quanto grandi siano le possibili deviazioni della velocità del suono dovute alle variazioni di temperatura. Per l'acciaio, la velocità del suono diminuisce di circa 1% con un aumento della temperatura di circa 50 °C. Con una superficie calda di 300°C possono quindi verificarsi deviazioni di misurazione di alcuni decimi di millimetro, se nello strumento di misurazione dello spessore del materiale viene inserita una velocità del suono, che per il materiale corrispondente vale solo per temperature di circa 20°C.
