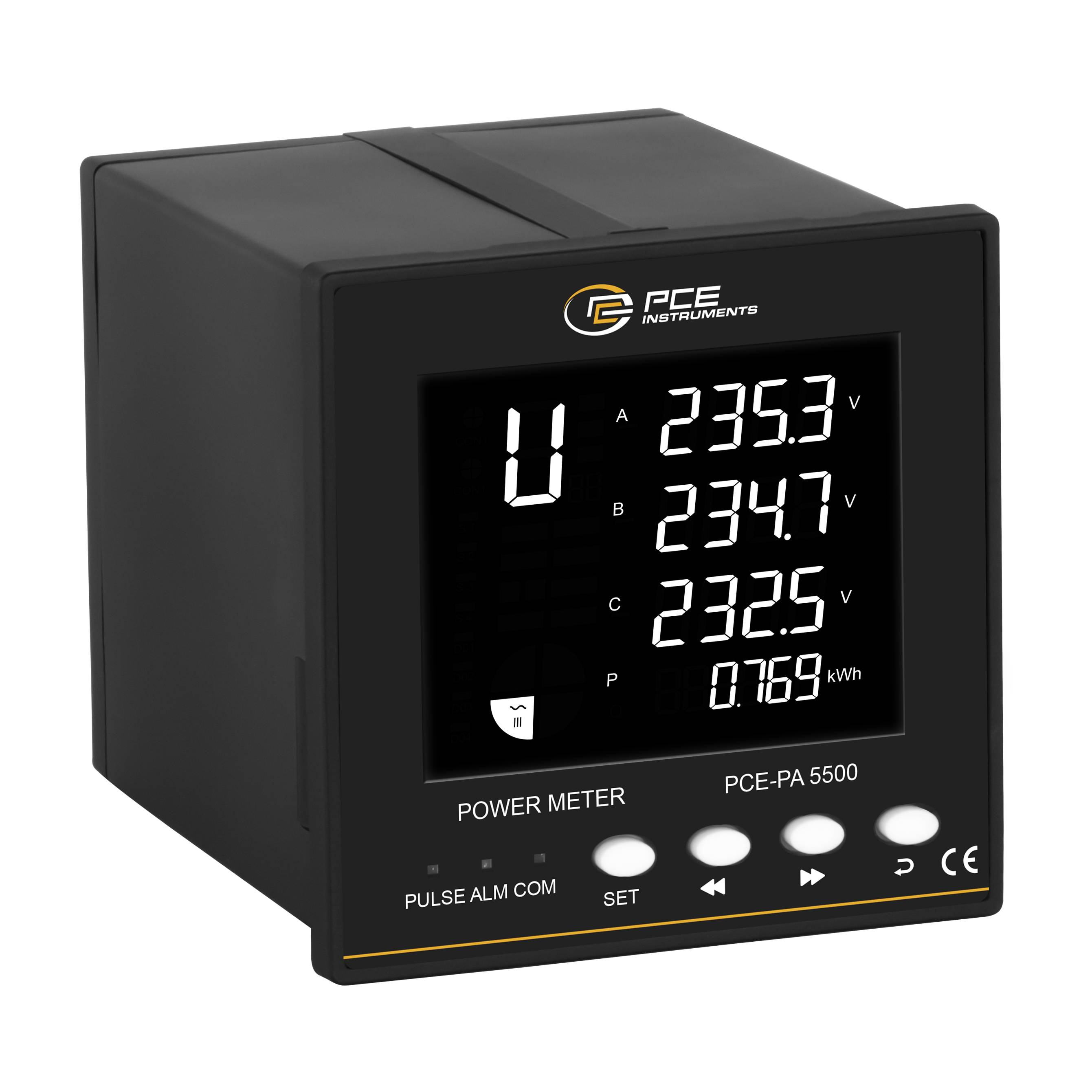

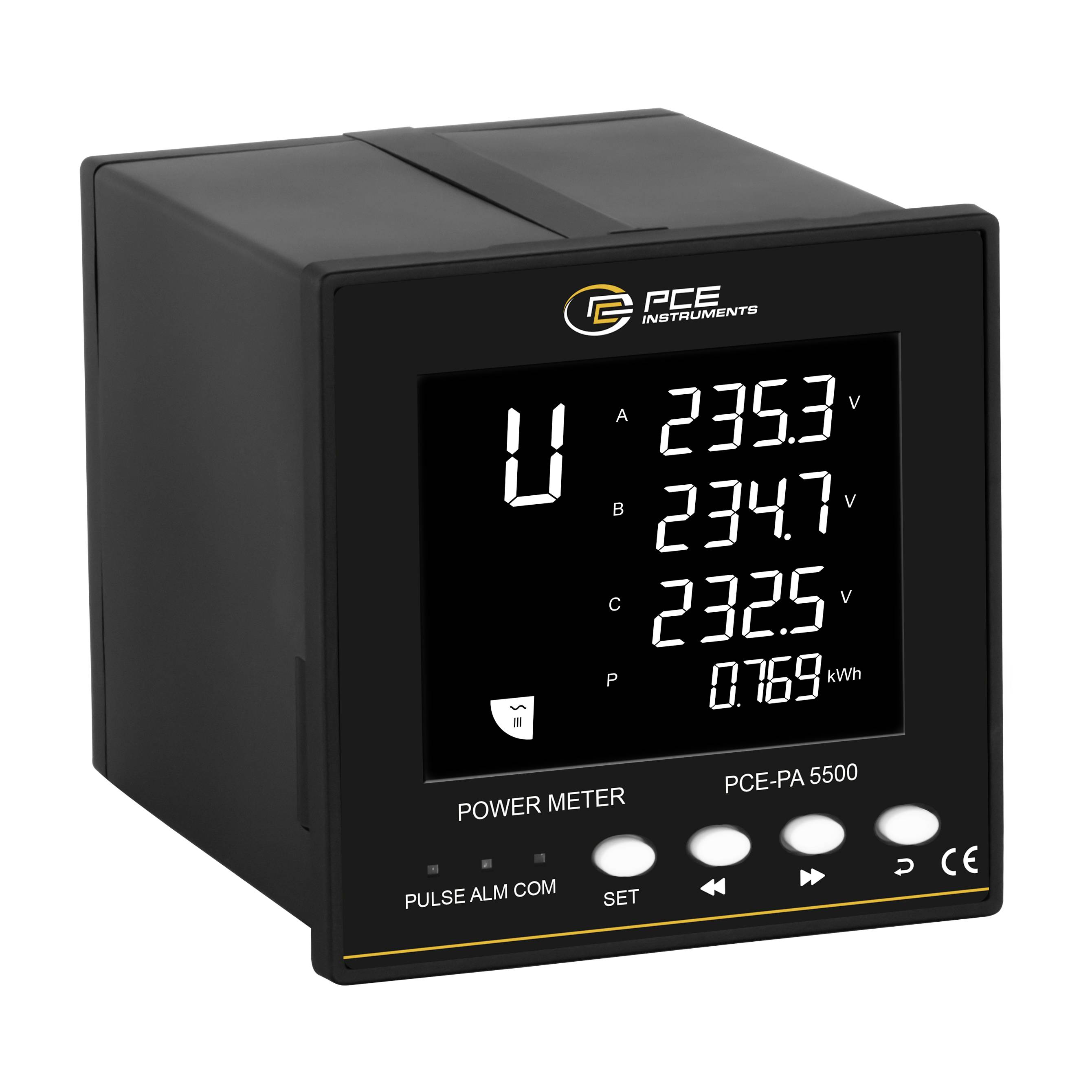

Misuratore di potenza Black PCE Instruments che visualizza letture di tensione per le fasi A, B e C e consumo energetico in kWh.

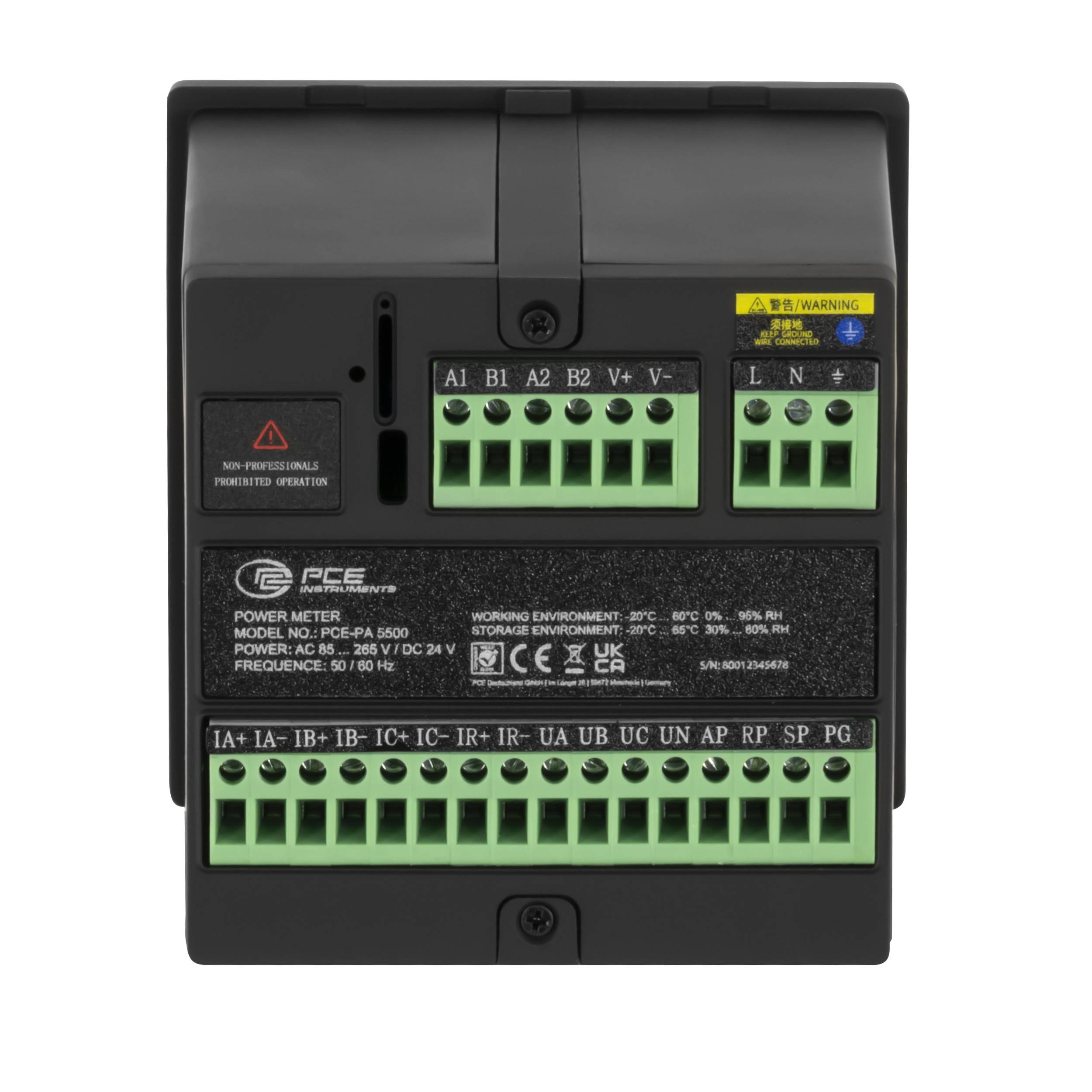

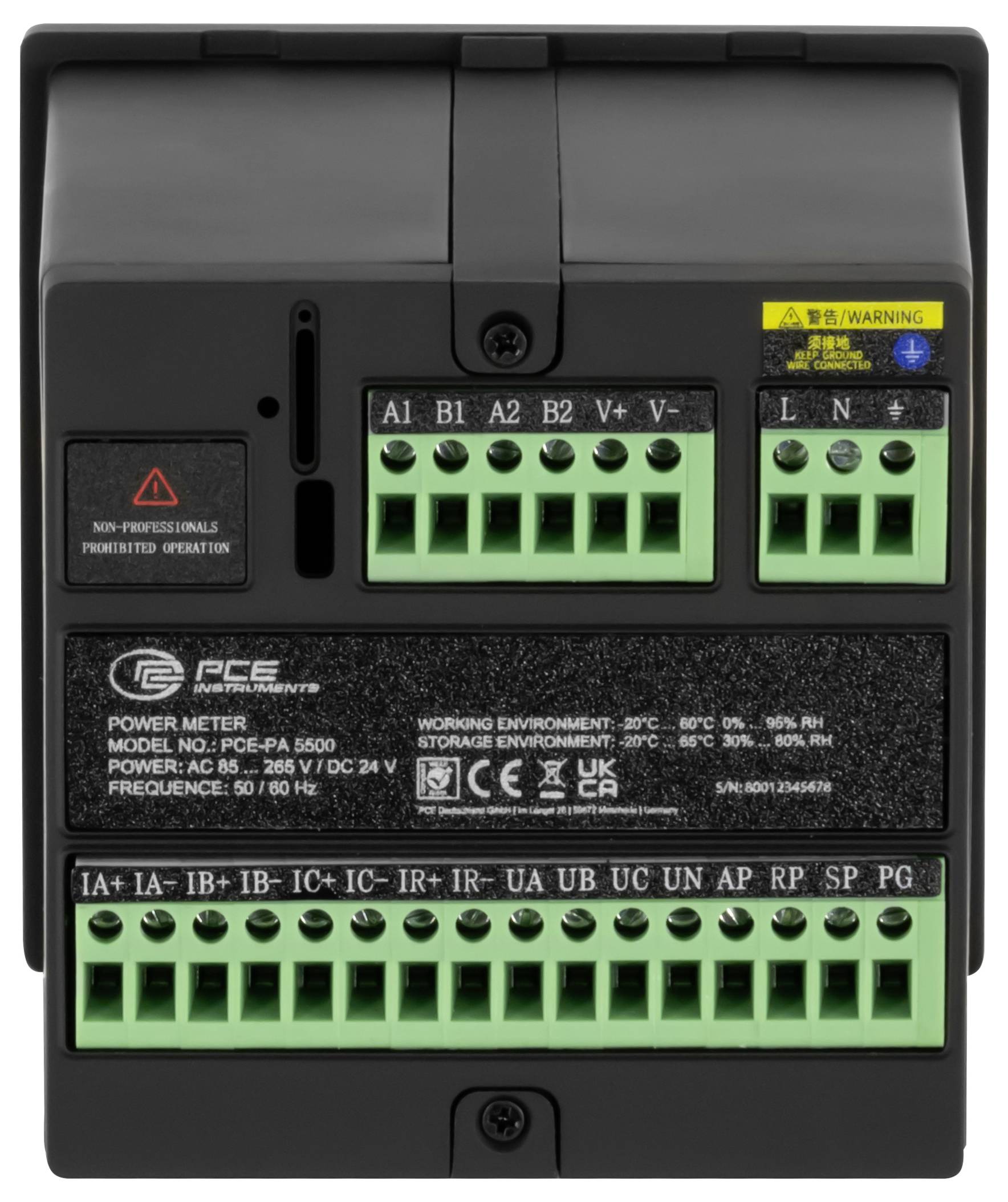

Vista posteriore di un misuratore di potenza PCE con morsetti a vite verdi etichettati per le connessioni di controllo e alimentazione.

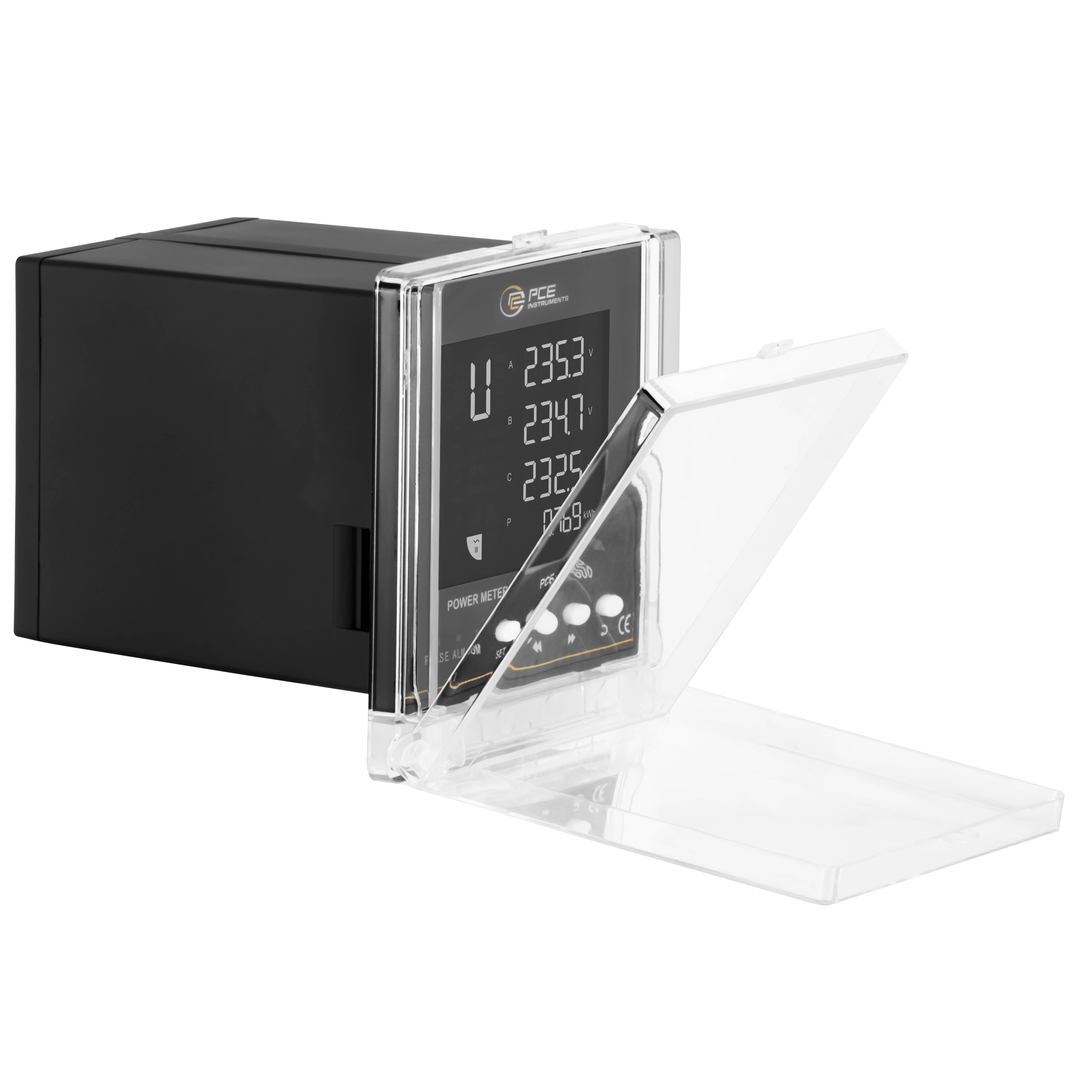

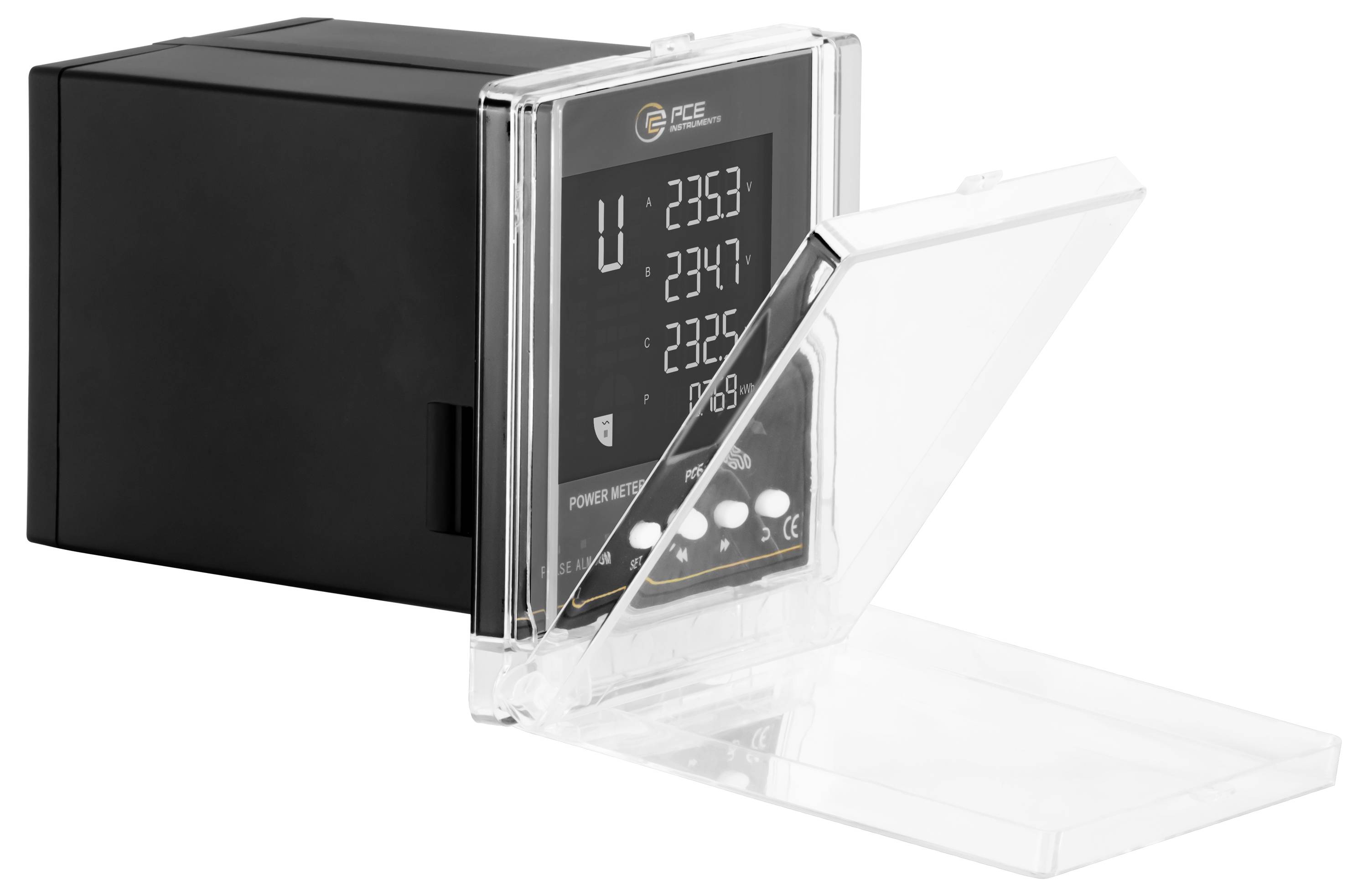

Dispositivo elettronico nero con coperchio trasparente a cerniera aperto, che mostra un display digitale e pulsanti di controllo sul frontale.

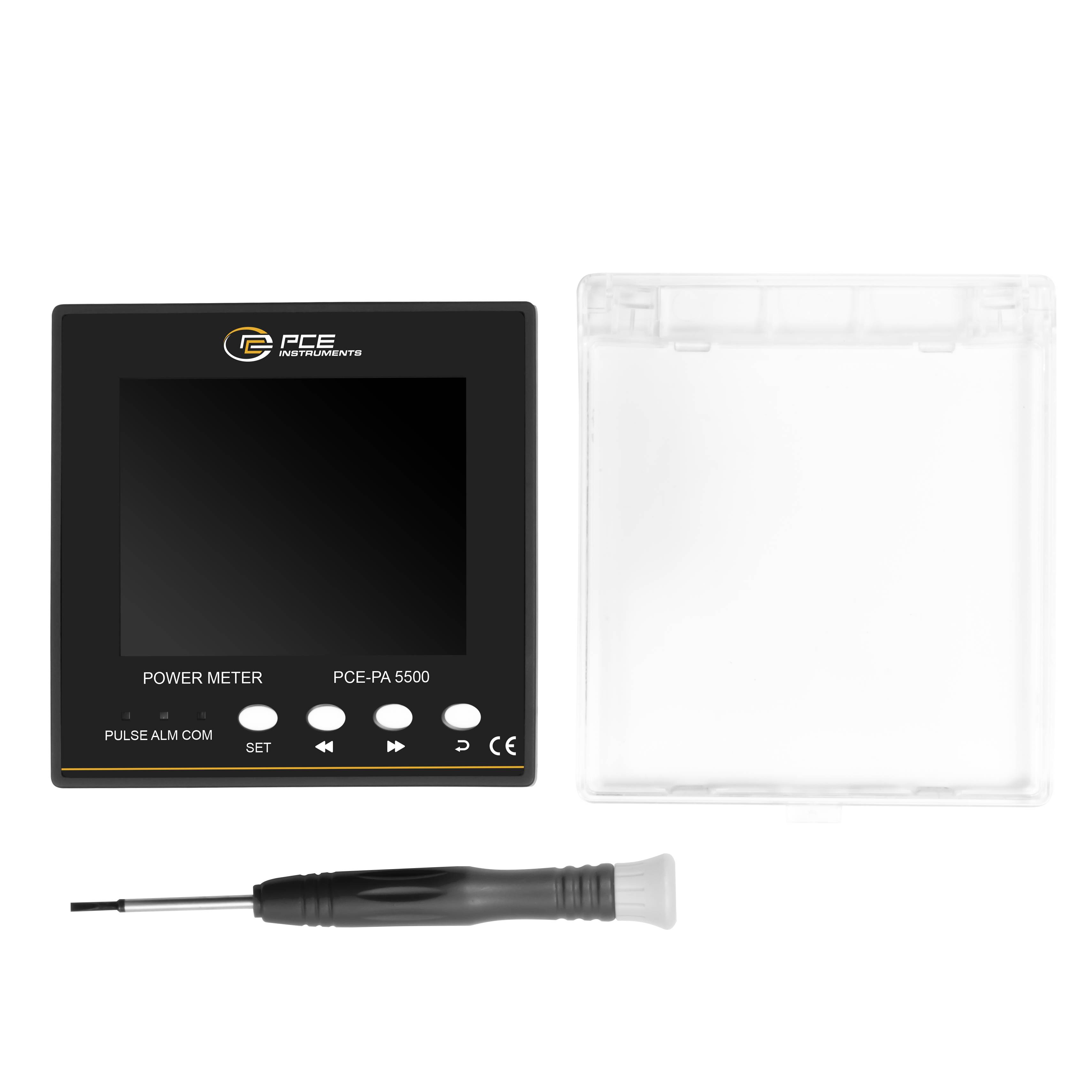

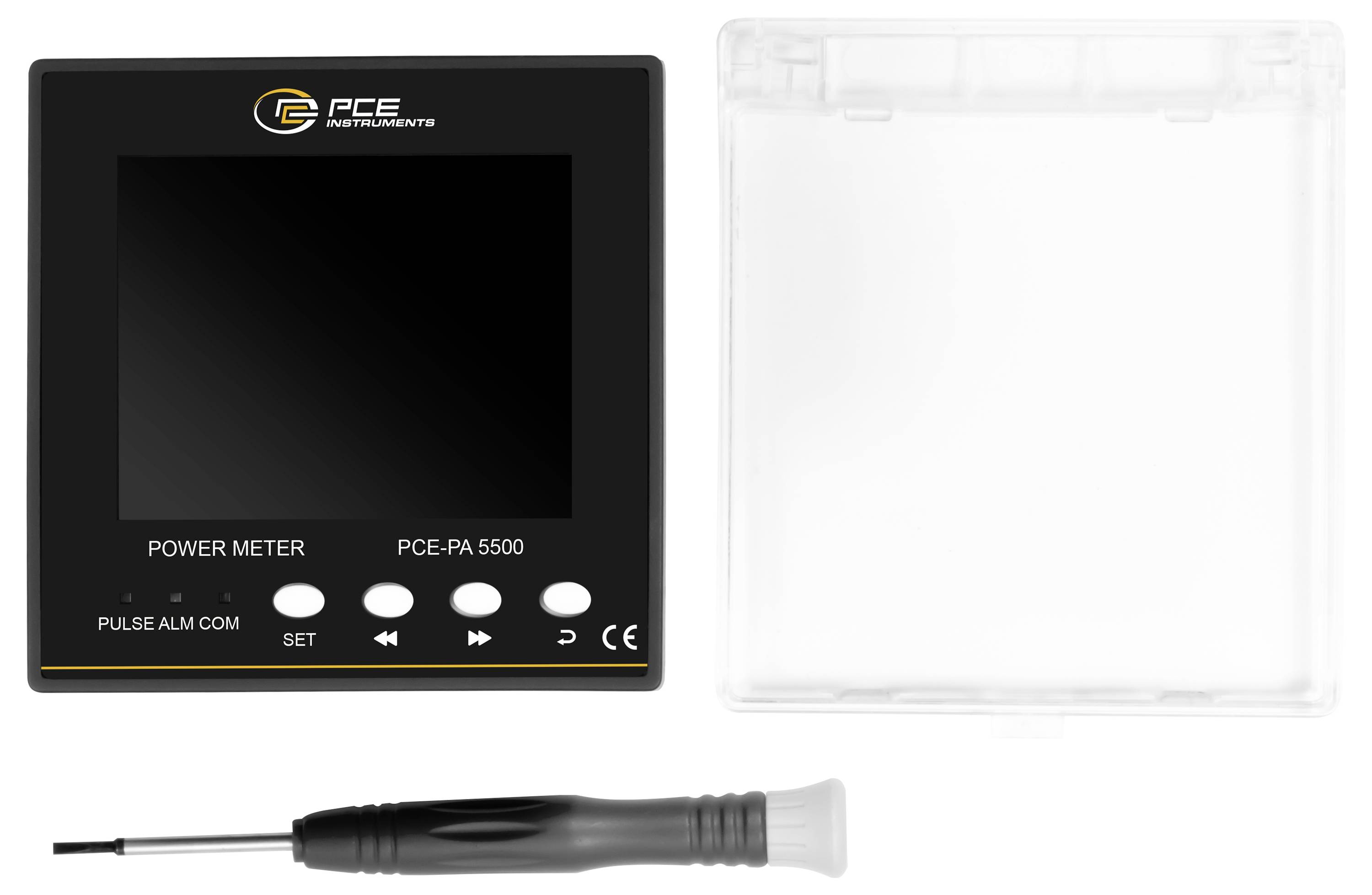

Strumento di misurazione della potenza PCE con display vuoto, copertura protettiva trasparente e accessorio cavo della sonda mostrato su sfondo bianco.

1/4

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (127,04 € / Pezzo)

127,04 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-PA 5500

Tensione alternata: 30... 264 V
Corrente alternata diretta: 0,025 mA... 5 A
Contatore di energia
Interfaccia Modbus RS485
Classe di precisione 0,5
Display LCD bianco e nero ad alta risoluzione

Dati tecnici

Tensione alternata CA
Campo di misura 30 V... 264 V
Risoluzione 0,1 V.
Precisione 0,5 %
Sovraccarico 1500 V CA continuo, 2500 V CA, 50... 60 Hz per un minuto
Corrente alternata CA
Campo di misura 0,025 A... 5 A
Risoluzione: 0,01 A
Precisione 0,5 %
Sovraccarico 10 x RMS per 1s.
Potenza attiva
Campo di misura 0,75 W... 1320 W
Risoluzione: 0,01 W
Precisione 0,5 %
Fattore di prestazione
Intervallo di misura -1... 1
Risoluzione 0,001
Precisione 0,5 %
Frequenza
Campo di misura 45 Hz... 65 Hz
Risoluzione 0,01 Hz
Precisione 0,5 %
Misurazione dell'onda superiore (armonica)
Campo di misura 1 (numero atomico)... 50 (numero atomico)
Intervallo di corrente 20... 100 %
Intervallo di tensione 0,1... 100 %
Dati tecnici generali
Display tipo LCD con illuminazione
Dimensioni display 3,4 pollici
Interfaccia RS485
Norma(i) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Sfasamento 0... 359.9 °
Foratura del pannello di commutazione 96x96 mm
Lingua del menu inglese
Classe di protezione (dispositivo) IP20
Alimentazione 100... 260 V CA, circa 5 W.
Peso: 474 g
Profondità 110 mm
Condizioni di funzionamento -20 60 °C, 0 ... 95 % umidità relativa
Condizioni di stoccaggio -20 65 °C, 30... 80 % umidità relativa
Batteria/batteria 1x 3 V CR1225, litio
Capacità 50 mAh

Spina: Spina Schuko

Tipo prodotto: Analizzatore di rete

Display: Display LCD da 3,4 pollici

Riconoscimento fasi: Sì

Identificazione conduttore di terra: No

: di fabbrica senza certificato

Tensione di alimentazione: 100 … 260 V/AC

Dim.: (L x L x A) 96 x 96 x 120 mm

Peso: 474 g

Tipo misurazione: 3 fasi
1 fase

Caratteristiche analizzatore di rete: Misurazioni di energia
Display grafico

Larghezza: 96 mm

Altezza: 120 mm

Lunghezza: 96 mm

Interfacce: RS-485

Documenti & Download

Scheda tecnica

Scheda tecnica 3192934 PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase Misurazioni di energia, Display grafico

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3192934 PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase Misurazioni di energia, Display grafico

Descrizione

Il misuratore di potenza è uno strumento compatto per la misurazione e la visualizzazione di diversi parametri di rete in reti trifase. Questo misuratore di potenza è in grado di rilevare i valori di energia dei singoli dispositivi o delle diramazioni elettriche. Oltre alle tensioni e alle correnti, la potenza attiva, reattiva e di taglio e l'energia attiva e reattiva vengono misurate e visualizzate sul display da 68 x 55 mm. Inoltre, in questo misuratore di potenza è integrata un'interfaccia RS485 che consente l'integrazione con gli impianti esistenti. La comunicazione dell'interfaccia RS485 viene gestita in base al protocollo Modbus RTU. In questo modo è possibile leggere i valori misurati dal misuratore di potenza o leggere e modificare le impostazioni del dispositivo.

Il misuratore di potenza è adatto per l'installazione di pannelli di commutazione con una foratura di 96x96 mm. Nella fornitura è presente una porta trasparente che può essere fissata alla parte anteriore, proteggendo in questo modo il dispositivo da polvere e umidità. Oltre alle numerose funzioni di misurazione, il misuratore di potenza offre funzioni di allarme. L'alimentazione elettrica stabile ha la massima priorità per ogni operatore di rete. Per evitare oscillazioni nella qualità dell'alimentazione e interferenze, è necessario adattare e ottimizzare il monitoraggio della rete, il controllo e l'automazione.
