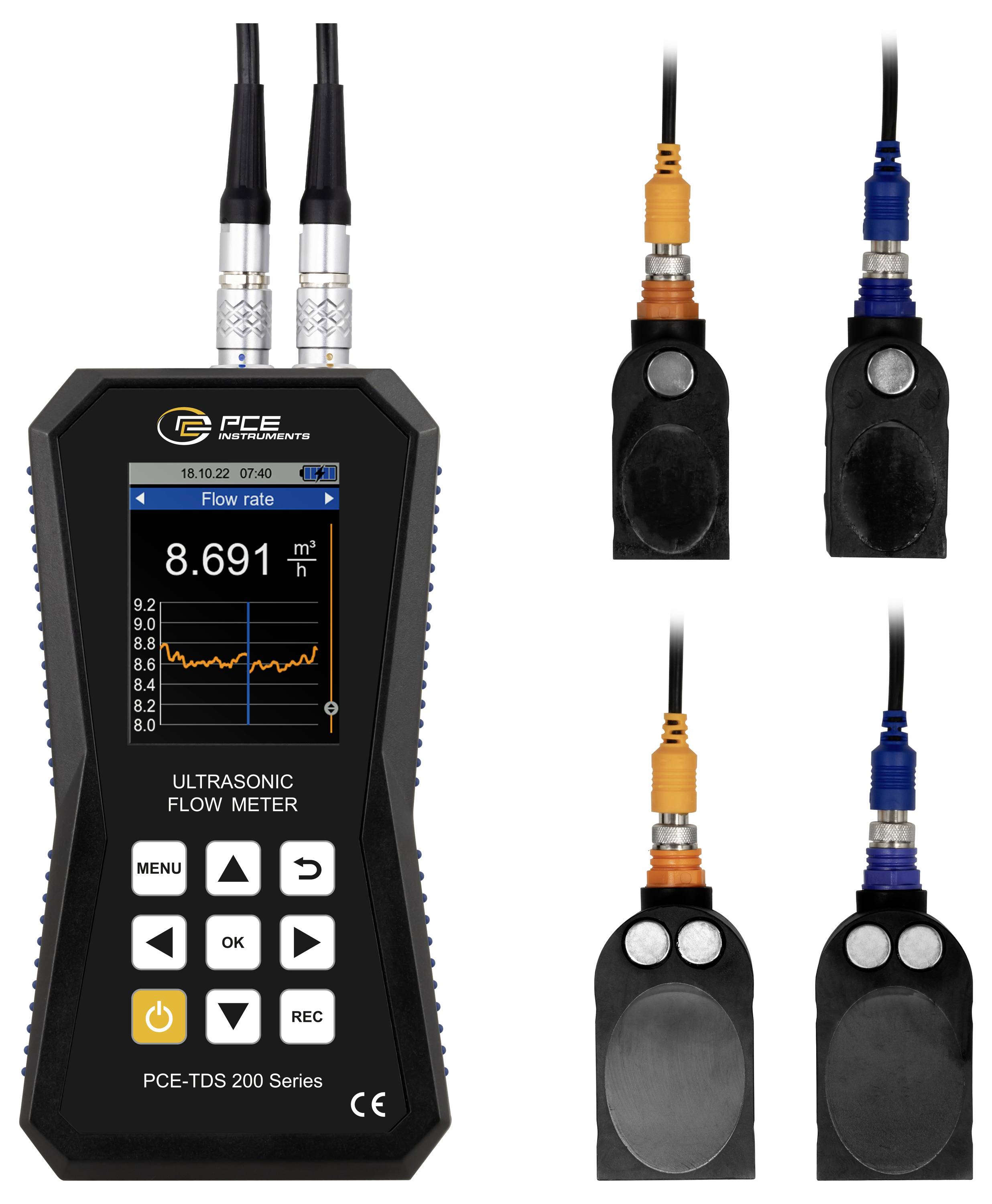

PCE Instruments Sensore ad ultrasuoni PCE-TDS 200 ML Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32 m/s

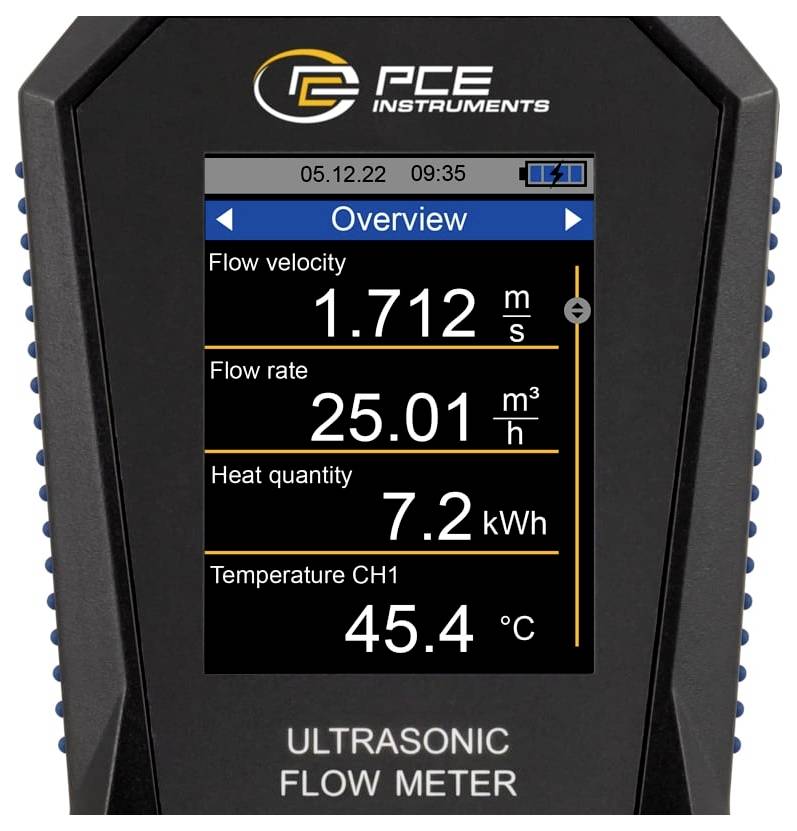

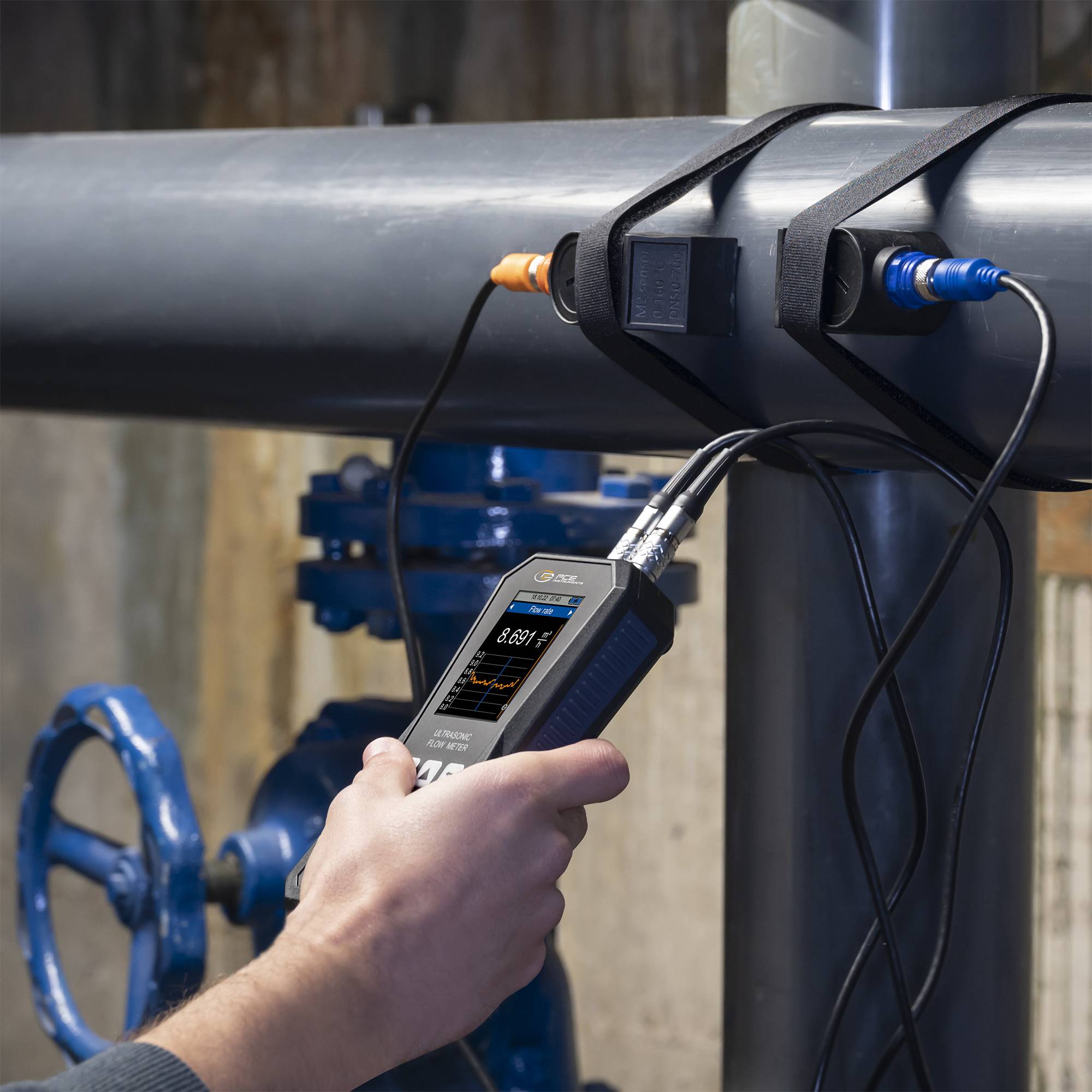

Il misuratore di flusso a ultrasuoni ha un intervallo di misurazione di ±32 m/s. Con una precisione di ±1,5 % V. Mw. Con un diametro del tubo di DN ≥50, ±3,5 % V. Mw. Con un diametro del tubo di DN <50 e una riproducibilità di ±0,5 % rispetto al Mw. Il misuratore di flusso a ultrasuoni è un strumento di misura particolarmente preciso. Per l'installazione dei sensori con il misuratore di flusso a ultrasuoni è disponibile un ausilio per l'installazione. Con l'aiuto all'installazione, la qualità del segnale viene visualizzata graficamente dal misuratore di flusso a ultrasuoni. Inoltre, viene visualizzato graficamente se i sensori del misuratore di flusso a ultrasuoni sono posizionati alla distanza corretta l'uno dall'altro. Per eseguire la misurazione del flusso con il misuratore di flusso a ultrasuoni, dopo aver inserito le specifiche del tubo e del mezzo viene visualizzata la velocità del flusso, il flusso volumetrico e il volume. Quando si visualizzano i valori di misura, sono disponibili le più diverse unità per il misuratore di flusso a ultrasuoni. Ad esempio: m³, l, gal, igl, mgl, cf, bal, ib e ob. Durante una misurazione è possibile registrare i valori di misura tramite la funzione di registrazione dati sul misuratore di flusso a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di memorizzazione da 1 secondo a 12 ore con il misuratore di flusso a ultrasuoni. Un punto di memoria contiene una sola volta tutte le misure nel misuratore di flusso a ultrasuoni. I valori di misura vengono salvati sulla memoria integrata da 32 GB con il misuratore di flusso a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul misuratore di flusso a ultrasuoni.Con il software opzionale è possibile leggere i valori misurati registrati dal misuratore di flusso a ultrasuoni. Per l'analisi, i valori di misura del misuratore di flusso a ultrasuoni possono essere visualizzati in formato tabellare e grafico. Per un'ulteriore elaborazione dei valori di misura del misuratore di flusso a ultrasuoni, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il misuratore di flusso a ultrasuoni può essere impostato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal misuratore di flusso a ultrasuoni. Per determinare la quantità di calore con il misuratore di flusso a ultrasuoni sono necessarie due termocoppie. Questi sono disponibili con PCE-TdS 200+. Le due termocoppie del misuratore di flusso a ultrasuoni sono collegate al flusso in avanti e all'indietro di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il misuratore di flusso a ultrasuoni può determinare la quantità di calore. Se necessario, il misuratore di flusso a ultrasuoni può calcolare e visualizzare contemporaneamente i costi durante la misurazione, per unità di quantità di calore. In questo modo il misuratore di flusso a ultrasuoni trova la sua applicazione, ad esempio, durante la verifica dell'impianto di riscaldamento.Il display a colori LC del misuratore di flusso a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. Come optional, il misuratore di flusso a ultrasuoni può essere dotato di un certificato di calibrazione ISO o DAkkS. SENSORE PCE-TDS 200 MLCoppia di sensori medi per il diametro del tubo DN 50 … 700 / 57 … 720 mm. Adatto per la misurazione del flusso su tubi di medie dimensioni. Con i magneti integrati sui sensori per il misuratore di flusso a ultrasuoni, questi possono essere cuciti su tubi ferrosi. In alternativa, i sensori possono essere montati sul tubo con fascette fermacavi estraibili. La resistenza alla temperatura è compresa tra -30 … 160 °C.SENSORE PCE-TDS 200 L.Grande coppia di sensori per il diametro del tubo DN 300... 6000 Questa coppia di sensori è quindi adatta per tubi particolarmente grandi. I sensori possono essere fissati per il misuratore di flusso a ultrasuoni con fascette fermacavi rimovibili. Grazie ai magneti integrati, i sensori possono essere cuciti su tubi con un metallo ferroso. I sensori hanno una dimensione di 91 x 52 x 44 mm.
