PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ MR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Scatola
Tipo prodotto
Sensore ad ultrasuoni
Voltaggio operativo Min.
5 V
Voltaggio Max.
5 V
Ampiezza della misura
32 m/s
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
3782,79 €
3
2% = 276,93 €
3690,48 €
5
3% = 644,95 €
3653,80 €
10
4% = 1535,90 €
3629,20 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (3782,79 € / Pezzo)
3782,79 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
PROFESSIONISTA. CALIBRATED. ATTREZZATURA. PCE-TDS 200+ MR-ICA
- Misuratore di flusso a ultrasuoni con memoria dati da 32 GB per 10 milioni di punti di misurazione
- Intervallo di misura ±32 m/s.
- Riproducibilità ±0,5% del valore misurato
- Diverse sonde di misurazione
- Limiti di allarme regolabili individualmente
- Display LC da 2,8"
- Per tutti i supporti
- Interfaccia USB-C per il trasferimento dei dati
- Software opzionale per l'analisi dei valori misurati
- Misurazione della quantità di calore
- Certificato di calibrazione ISO incluso
Servizi e promozioni supplementari
Dati tecnici
- Intervallo di misura del flusso ±32 m/s.
- Risoluzione: 0,001 m/s
- Precisione
- DN ≥50 mm: ±1,5% v. Mw. Per velocità di > 0,3 m/s.
- DN <50 mm: ±3,5% v. Mw. Per velocità di > 0,3 m/s.
- Riproducibilità ±0,5% del valore misurato
- Coppia di sensori PCE-TDS 200 MR
- Diametro tubo DN 50 … 700 / 57 … 720 mm
- Resistenza alla temperatura -30 … 160 °C.
- METODO DI MISURAZIONE Z, V, N, W
- Medium
- Acqua
- Acqua di mare
- Oil
- Petrolio greggio
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Definito dall'utente (immissione manuale della velocità del suono dal Medium)
- Tutti i liquidi con un'unica impurità
- Materiale del tubo
- Rame CU
- Acciaio FE
- Acciaio inox va
- Alluminio AL
- Ottone me
- Ghisa ci
- Ferro FE
- Nichel NI
- Ti titanio
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Definito dall'utente (inserimento manuale della velocità acustica trasversale del materiale del tubo)
- Rivestimento interno del tubo
- Nessun rivestimento
- Definito dall'utente
- Resina epossidica
- Gomma
- Malta
- Polistirolo PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Definito dall'utente (immissione manuale della velocità acustica longitudinale del rivestimento interno del tubo)
- Parametri di misurazione di velocità del flusso, portata volumetrica e volume
- Unità (dimensioni) mm, pollici
- Unità (velocità del flusso) m/s, ft/s.
- Unità (flusso volumetrico) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Indicazione temporale secondi, minuti, ore, giorni
- Unità (volume) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Misurazione della temperatura
- Intervallo di misura precisione
- Tipo B: 600 ... 1800 °C TIPO B: ±(0,5% + 3 °C)
- Tipo e: -100 ... +900 °C TIPO E: ±(0,4% + 1 °C)
- Tipo J: -100 ... 1150 °C TIPO J: ±(0,4% + 1 °C)
- Tipo K: -100 ... +1370 °C TIPO K: ±(0,4% + 1 °C)
- Tipo N: -100 ... + 1150 °C TIPO N: ±(0,4% + 1 °C)
- Tipo R: 0 ... 1700 °C TIPO R: ±(0,5% + 3 °C)
- Tipo S: 0 ... 1500 °C TIPO S: ±(0,5% + 3 °C)
- Tipo T: -100 ... +400 °C TIPO T: ±(0,4% + 1 °C)
- Risoluzione 0.1 °C.
- TERMOELEMENTI COLLEGABILI B, E,J,K,N,R,S,T
- Velocità del flusso, flusso volumetrico, volume, temperatura, potenza termica e quantità di calore dei parametri di misurazione
- Unità (temperatura) °C / °F.
- Unità (quantità di calore) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Unità (potenza termica) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
- Indicatore di costo EUR, libbre, USD, lira turca, zloty, yen
- Altre specifiche
- Display 2,8» LCD
- Unità metriche/Imperial
- Lingue del menu tedesco, inglese, francese, spagnolo, italiano, olandese, portoghese, danese, turco, polacco, russo, cinese, giapponese
- Condizioni di funzionamento e stoccaggio
- Temperatura: Da -20 … a +65 °C.
- Umidità: 10 … 95% r. F., senza condensa
- Registratore di dati 32 GB capacità di memoria / 10 milioni di punti di misurazione
- Interfaccia USB (per la misurazione online, la lettura della memoria interna e per la ricarica della batteria)
- Tipo di protezione IP52
- Alimentatore
- Interno: Batteria ricaricabile al litio-polimero (3,7 V, 2500 mAh)
- Esterno: USB 5 VDC, 500 ma
- Durata di esercizio ca. 10 ore
- Dimensioni 165 x 85 x 32 mm
- Peso 255 g
- Tipo di imballaggio
Scatola
- Tipo prodotto
Sensore ad ultrasuoni
- Tipo
PCE-TDS 200+ MR-ICA
- Tensione di esercizio
5 V
- Voltaggio operativo Min.
5 V
- Voltaggio Max.
5 V
- Tensione d'esercizio
5 V
- Caratteristiche
con custodia
Coperchio di collegamento con 2 pressacavi
Tappo di collegamento con 2 connettori a spina
- Connessione
Pressacavo
- Tempo di risposta
1 s
- Uscite
Tensione analogica
Analogica
bifilare
- Colore alloggiamento
Nero
- Proprietà del materiale
galvanizzato zinco
antiruggine
- Materiale alloggiamento
Polistirolo EPS
Plastica piena
Gomma
Polimero
Plastica
PTFE
Plastica metallizzata
- Lunghezza cavo
5 m
- Diametro nominale
720 mm
- Min. Temperatura media
-30 °C
- Max. Temperatura media
160 °C
- Accuratezza ±
1.5 %
- Campo di misura (min.)
0 m/s
- Ampiezza della misura
32 m/s
- Campo di Misura
0 - 32 m/s
IP52
- Peso
255 g
- Min. Temperatura ambiente
-20 °C
- Max. Temperatura ambiente
65 °C
- Lunghezza
165 mm
- Larghezza
32 mm
- Altezza
85 mm
- Dim.
(L x L x A) 165 x 32 x 85 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3812901 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ MR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3812901 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ MR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
Descrizione
Il flussometro ha un intervallo di misurazione di ±32 m/s. Con una precisione di ±1,5 % v. MW Con un diametro del tubo di DN ≥50, ±3,5 % v. Mw. Con un diametro del tubo di DN <50 e una riproducibilità di ±0,5% v. MW. Il flussometro è un dispositivo di misurazione particolarmente preciso. È disponibile un ausilio per l'installazione per l'installazione dei sensori sul flussometro. La guida all'installazione visualizza graficamente la qualità del segnale proveniente dal flussometro. Inoltre, viene visualizzato graficamente se i sensori del flussometro sono posizionati alla giusta distanza l'uno dall'altro. Per eseguire la misurazione del flusso con il flussometro, dopo aver inserito le specifiche del tubo e Medium, vengono visualizzati la velocità del flusso, il flusso volumetrico e il volume. Per la visualizzazione dei valori di misura sono disponibili le unità più diverse per il flussometro. Ad esempio: m³, l, gal, igl, mgl, cf, bal, ib e ob.
Durante una misurazione, è possibile registrare i valori misurati tramite la funzione datalogger del flussometro a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di salvataggio da 1 secondi a 12 ore con il flussometro. Un punto di memoria per il flussometro contiene tutte le grandezze misurate una sola volta. I valori misurati vengono memorizzati sulla memoria integrata di 32 GB nel flussometro a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul flussometro a ultrasuoni.
Il software opzionale consente di leggere i valori registrati dal flussometro. Per l'analisi, i valori misurati dal flussometro possono essere visualizzati in forma tabellare o grafica. Per un'ulteriore elaborazione dei valori misurati dal flussometro, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il flussometro può essere regolato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal flussometro a ultrasuoni.

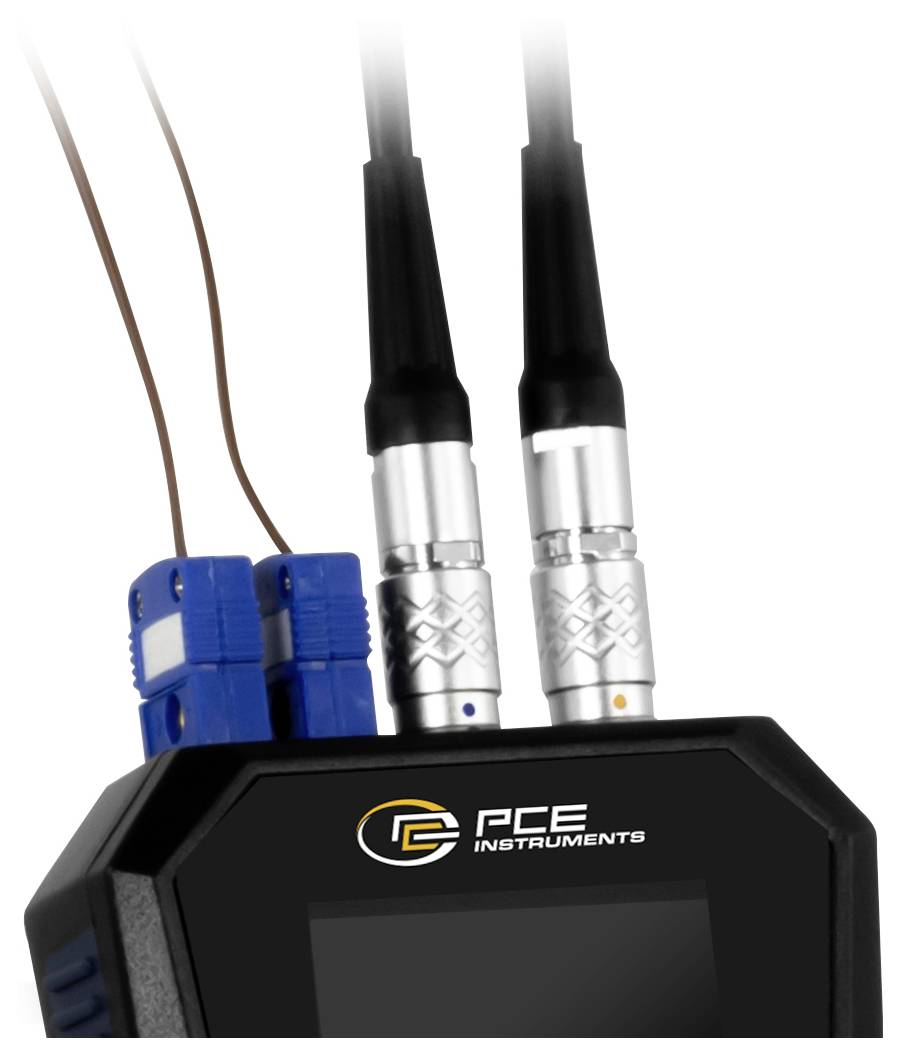

Per determinare la quantità di calore con il flussometro sono necessarie anche due termocoppie. Questi sono disponibili con il PCE-TDS 200+. Le due termocoppie provenienti dal flussometro sono collegate all'avanzamento e al ritorno di un sistema di tubazioni. In base alla differenza di temperatura e alla portata misurata, il flussometro è in grado di determinare la quantità di calore. Se necessario, il flussometro è in grado di calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro viene utilizzato, ad esempio, per il controllo dell'impianto di riscaldamento.

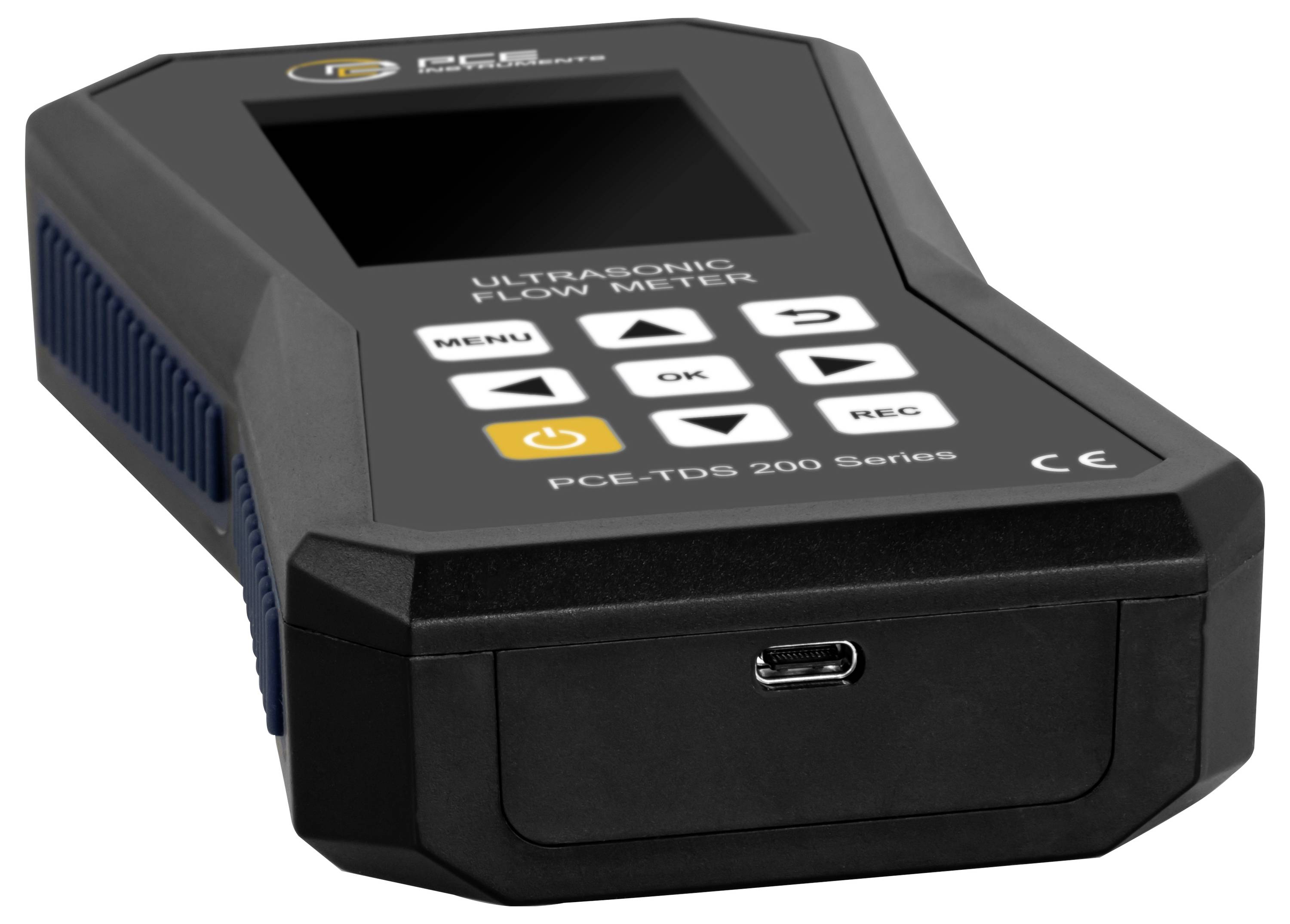

Il display LC a colori del flussometro a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. In opzione, il flussometro può essere dotato di un certificato di calibrazione ISO o DAkkS.

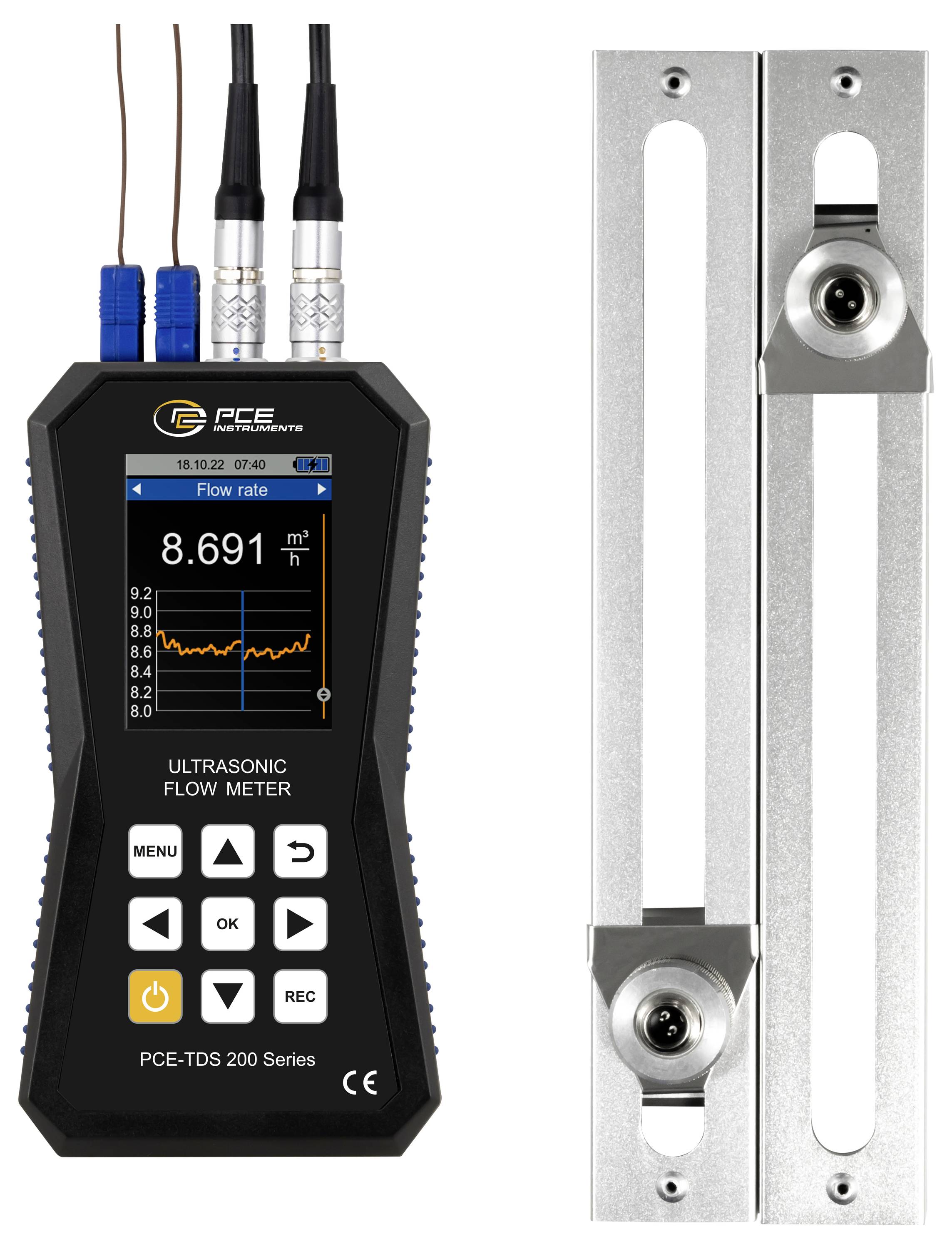

SENSORE PCE-TDS 200 MR
Sensori separati su guida per le dimensioni dei tubi DN 50 … 700 / 57 … 720 mm. La resistenza alla temperatura è compresa tra -30 … 160 °C. Il sensore sulla rispettiva guida si trova su una guida e può quindi essere posizionato in modo adatto. Sotto le guide si trovano dei magneti che consentono di fissare in modo indipendente i tubi con un metallo ferroso.
Testo tradotto automaticamente
Durante una misurazione, è possibile registrare i valori misurati tramite la funzione datalogger del flussometro a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di salvataggio da 1 secondi a 12 ore con il flussometro. Un punto di memoria per il flussometro contiene tutte le grandezze misurate una sola volta. I valori misurati vengono memorizzati sulla memoria integrata di 32 GB nel flussometro a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul flussometro a ultrasuoni.
Il software opzionale consente di leggere i valori registrati dal flussometro. Per l'analisi, i valori misurati dal flussometro possono essere visualizzati in forma tabellare o grafica. Per un'ulteriore elaborazione dei valori misurati dal flussometro, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il flussometro può essere regolato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal flussometro a ultrasuoni.
Per determinare la quantità di calore con il flussometro sono necessarie anche due termocoppie. Questi sono disponibili con il PCE-TDS 200+. Le due termocoppie provenienti dal flussometro sono collegate all'avanzamento e al ritorno di un sistema di tubazioni. In base alla differenza di temperatura e alla portata misurata, il flussometro è in grado di determinare la quantità di calore. Se necessario, il flussometro è in grado di calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro viene utilizzato, ad esempio, per il controllo dell'impianto di riscaldamento.
Il display LC a colori del flussometro a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. In opzione, il flussometro può essere dotato di un certificato di calibrazione ISO o DAkkS.
SENSORE PCE-TDS 200 MR
Sensori separati su guida per le dimensioni dei tubi DN 50 … 700 / 57 … 720 mm. La resistenza alla temperatura è compresa tra -30 … 160 °C. Il sensore sulla rispettiva guida si trova su una guida e può quindi essere posizionato in modo adatto. Sotto le guide si trovano dei magneti che consentono di fissare in modo indipendente i tubi con un metallo ferroso.
Testo tradotto automaticamente
Versione
- Intervallo di misura ±32 m/s.
- Interfaccia USB-C per il trasferimento dei dati
- Software opzionale per l'analisi dei valori misurati
- Riproducibilità ±0,5% del valore misurato
- Misurazione della quantità di calore
- Memoria dati per 10 milioni di punti di misurazione
- Limiti di allarme regolabili individualmente
- Certificato di calibrazione ISO incluso
Contenuto della fornitura

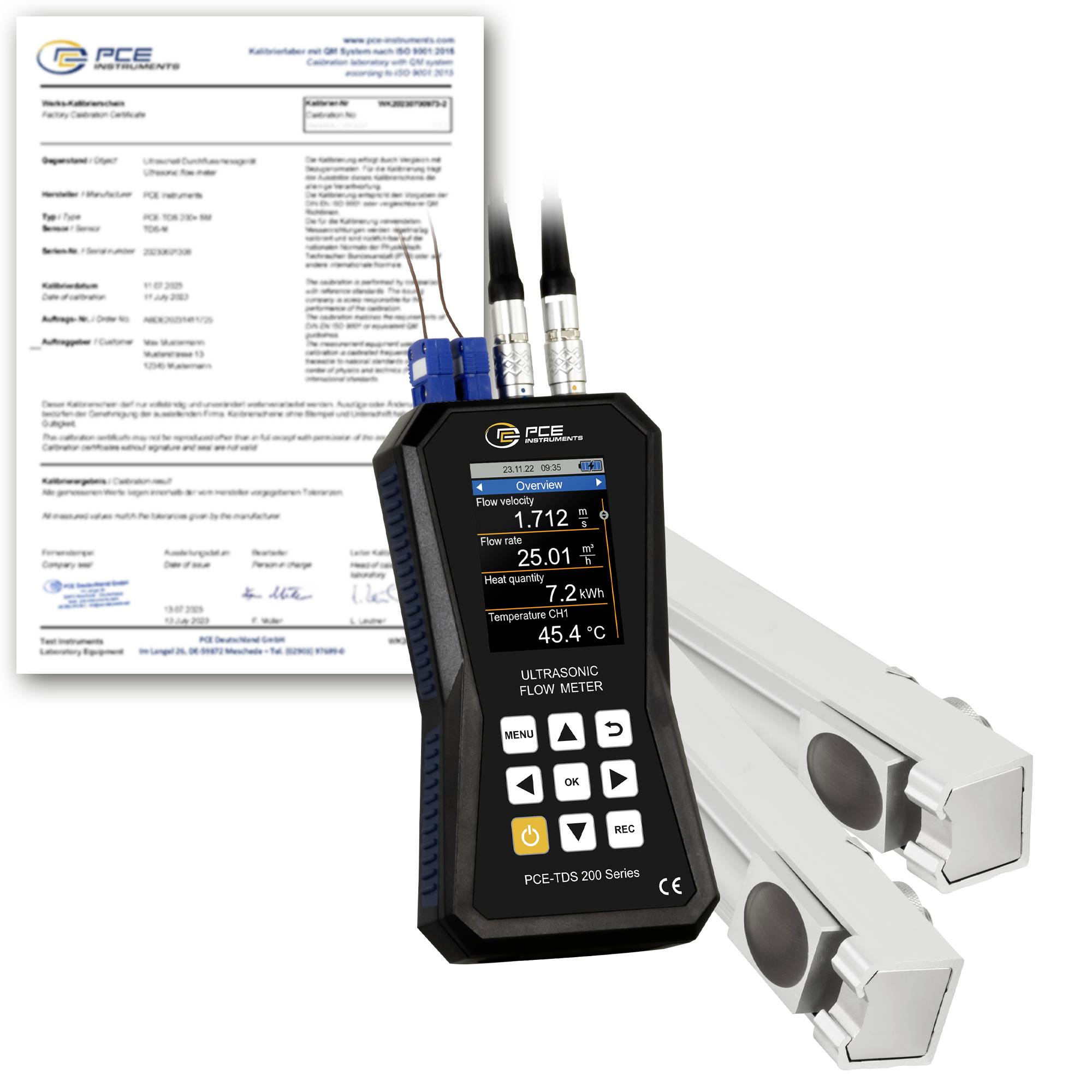

- 1 x flussometro a ultrasuoni PCE-TDS 200+ MR-ICA
- 1 SENSORE di flusso PCE-TDS 200 MR (coppia)
- 2 sensori di temperatura TF-RA330
- 2 cavi di collegamento da 5 m.
- 2 x fascette fermacavi apribili
- 1 x alimentatore
- 1 x cavo USB-C.
- 1 gel di contatto a ultrasuoni
- 1 metro a nastro PCE
- 1 x valigetta in plastica
- 1 manuale di istruzione per l'uso
- 1 certificato di calibrazione ISO
