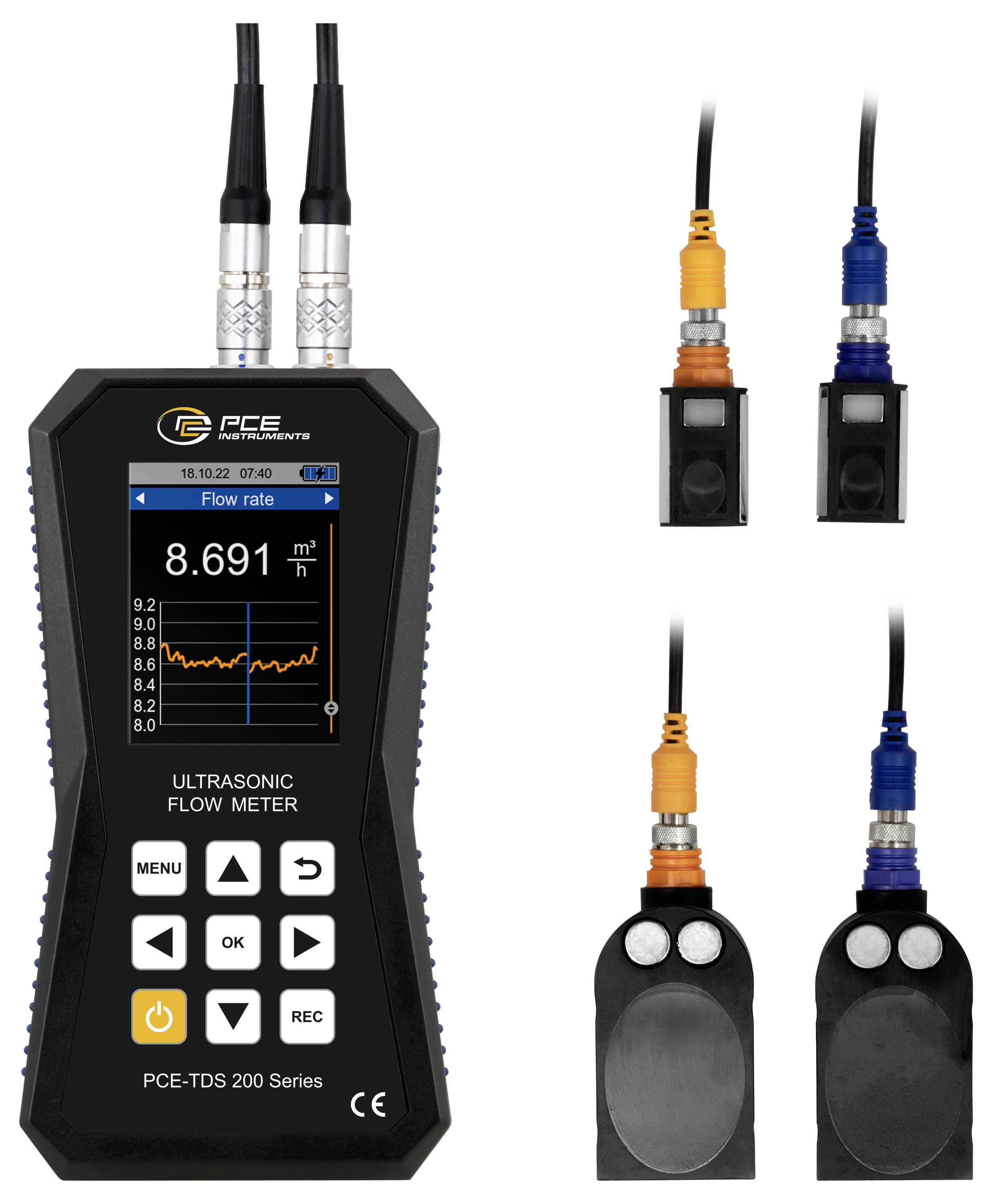

PCE Instruments Sensore ad ultrasuoni PCE-TDS 200 SL-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32

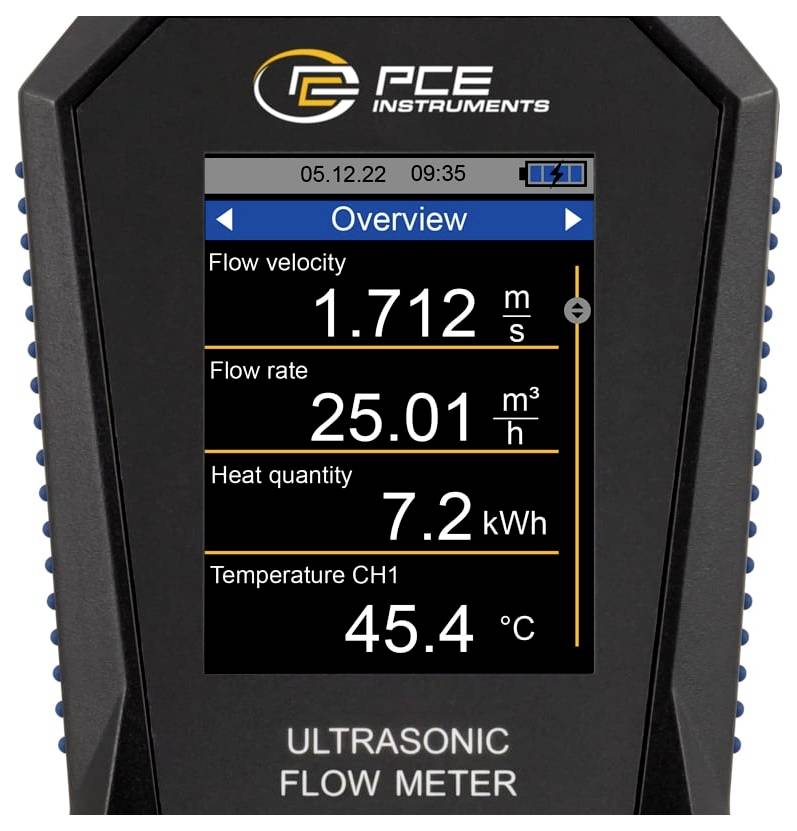

Il misuratore di flusso a ultrasuoni ha un intervallo di misurazione di ±32 m/s. Con una precisione di ±1,5 % v. MW Con un diametro del tubo di DN ≥50, ±3,5 % v. Mw. Con un diametro del tubo di DN <50 e una riproducibilità di ±0,5% v. MW. Il misuratore di flusso a ultrasuoni è un dispositivo di misurazione particolarmente preciso. È disponibile un ausilio per l'installazione per l'installazione dei sensori sul flussometro a ultrasuoni. Il supporto di installazione visualizza graficamente la qualità del segnale dal misuratore di flusso a ultrasuoni. Inoltre, viene visualizzato graficamente se i sensori del misuratore di flusso a ultrasuoni sono posizionati alla giusta distanza l'uno dall'altro. Per eseguire la misurazione del flusso con il flussometro a ultrasuoni, dopo aver inserito le specifiche del tubo e del terreno, vengono visualizzati la velocità del flusso, il flusso volumetrico e il volume. Durante la visualizzazione dei valori misurati, con il misuratore di flusso a ultrasuoni sono disponibili le unità più diverse. Ad esempio: m³, l, gal, igl, mgl, cf, bal, ib e ob.

Durante una misurazione, è possibile registrare i valori misurati tramite la funzione datalogger con il misuratore di flusso a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di memoria da 1 secondi a 12 ore con il misuratore di flusso a ultrasuoni. Un punto di memoria nel misuratore di flusso a ultrasuoni contiene una sola volta tutte le grandezze misurate. I valori misurati vengono salvati sulla memoria integrata da 32 GB con il misuratore di flusso a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul misuratore di flusso a ultrasuoni.

Il software opzionale consente di leggere i valori registrati dal misuratore di flusso a ultrasuoni. Per l'analisi, i valori misurati dal misuratore di flusso a ultrasuoni possono essere visualizzati in forma tabellare o grafica. Per un'ulteriore elaborazione dei valori misurati dal misuratore di flusso a ultrasuoni, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il misuratore di flusso a ultrasuoni può essere regolato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal misuratore di flusso a ultrasuoni.

Per determinare la quantità di calore con il misuratore di flusso a ultrasuoni sono necessarie anche due termocoppie. Questi sono disponibili con il PCE-TDS 200+. Le due termocoppie del flussometro a ultrasuoni sono collegate all'avanzamento e al ritorno di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il misuratore di flusso a ultrasuoni è in grado di determinare la quantità di calore. Se necessario, il misuratore di flusso a ultrasuoni è in grado di calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro a ultrasuoni trova applicazione, ad esempio, nel controllo dell'impianto di riscaldamento.

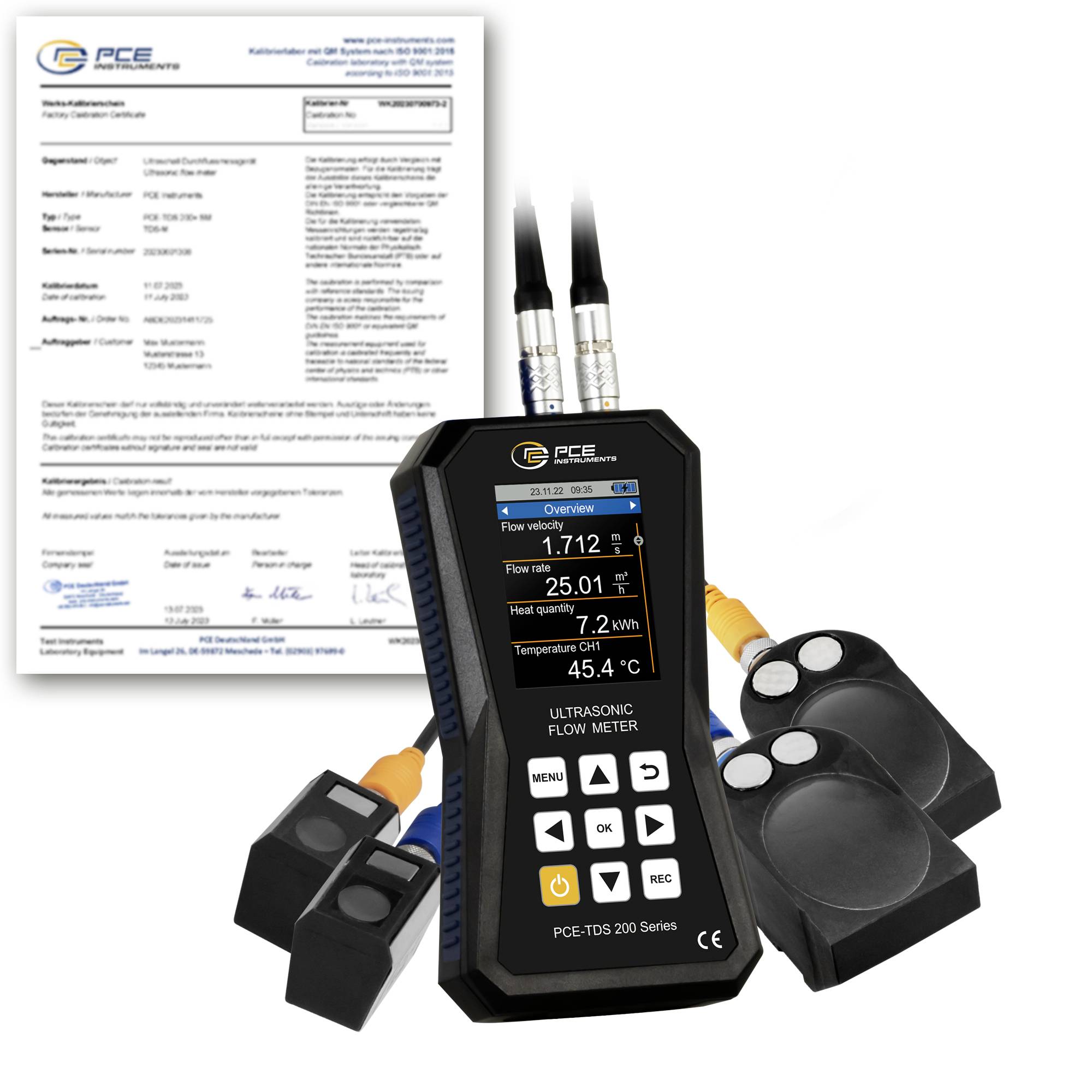

Il display a colori LC del misuratore di flusso a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. In opzione, il misuratore di flusso a ultrasuoni può essere dotato di un certificato di calibrazione ISO o DAkkS.

SENSORE PCE-TDS 200 S.
Piccola coppia di sensori per tubi con diametro DN 15 … 100 / 20 … 108 mm. Adatto per tubi particolarmente piccoli. I sensori hanno una dimensione particolarmente ridotta di 45 x 30 x 30 mm e una resistenza alla temperatura di -30 °160 … C. Grazie ai magneti sul lato inferiore, i sensori possono essere montati su metalli ferrosi. Inoltre, i sensori per il flussometro a ultrasuoni possono essere collegati al tubo mediante fascette fermacavi apribili.

SENSORE PCE-TDS 200 L.
Coppia di sensori grandi per tubi con diametro DN 300 ... 6000. Questa coppia di sensori è quindi adatta per tubi particolarmente grandi. I sensori possono essere fissati al misuratore di flusso a ultrasuoni con fascette serracavi apribili. Grazie ai magneti integrati, i sensori possono essere fissati su tubi con un metallo ferroso. I sensori hanno una dimensione di 91 x 52 x 44 mm.
