PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SML Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32 m/
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Scatola
Tipo prodotto
Sensore ad ultrasuoni
Voltaggio operativo Min.
5 V
Voltaggio Max.
5 V
Ampiezza della misura
32 m/s
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
4130,33 €
3
2% = 100,78 €
4029,55 €
5
3% = 140,85 €
3989,48 €
10
4% = 167,69 €
3962,64 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (4130,33 € / Pezzo)
4130,33 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli
PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-TDS 200+ SML
- Campo di misura: ±32 m/s.
- Risoluzione: 0,001 m/s
- Incl. Kit sensore
- Sensore per tubi di diametro DN 20-108 mm / 50-700 mm / 315-6000 mm
- Resistenza alla temperatura: Da -30 °160 … C
- Misurazione della temperatura fino a 1800 °C.
- Per diversi supporti
- Per diversi materiali per tubi
- Parametri di misurazione: Velocità di flusso, flusso volumetrico, volume
- Temperatura, potenza termica e quantità di calore
- Interfaccia: USB.
- Visualizzazione dei costi
- Registratore di dati: 32 GB
- Capacità di memoria (10 milioni di punti di misura)
- Batteria litio-polimero
Dati tecnici
- Misurazione del flusso
- Intervallo di misura ±32 m/s.
- Risoluzione: 0,001 m/s
- Precisione DN ≥50 mm: ±1,5 % V. Mw. Per velocità > 0,3 m/s, DN <50 mm: ±3,5 % V. Mw. Per velocità > 0,3 m/s.
- Riproducibilità ±0,5% del valore misurato
- COPPIA DI SENSORI PCE-TDS 200 S.
- Diametro tubo DN 15 … 100 / 20 … 108 mm
- Dimensioni 45 x 30 x 30 mm
- Resistenza alla temperatura -30 … 160 °C.
- COPPIA DI SENSORI PCE-TDS 200 M.
- Diametro tubo DN 50 … 700 / 57 … 720 mm
- Resistenza alla temperatura -30 … 160 °C.
- COPPIA DI SENSORI PCE-TDS 200 L.
- Diametro tubo DN 300... 6000 mm
- Dimensioni 91 x 52 x 44 mm
- METODO DI MISURAZIONE Z, V, N, W
- Medium
- Acqua
- Acqua di mare
- Olio
- Petrolio grezzo
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Definito dall'utente (immissione manuale della velocità del suono dal medium)
- Tutti i liquidi con una purezza Materiale del tubo
- Rame CU
- Acciaio FE
- Acciaio inox VA
- Alluminio AL
- Ottone ME
- Ghisa CI
- Ferro FE
- Nichel NI
- Titanio TI
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Definito dall'utente (inserimento manuale della velocità del suono trasversale del materiale tubolare)
- Rivestimento interno del tubo
- Nessun rivestimento
- Definito dall'utente
- Resina epossidica
- Gomma
- Malta
- Polistirolo PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Definito dall'utente (inserimento manuale della velocità sonora longitudinale del rivestimento interno del tubo)
- Parametri di misurazione della velocità del flusso, del flusso volumetrico e del volume
- Unità (dimensioni) mm, pollici
- Unità (velocità di flusso) m/s, ft/s
- Unità (flusso volumetrico) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Indicazione dell'ora secondi, minuti, ore, giorni
- Unità (volume) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Misurazione della temperatura
- Intervallo di misura, precisione
- Tipo B: 600... 1800 °C, TIPO B: ±(0,5 % + 3 °C)
- Tipo E: Da -100 a +900 °C, TIPO E: ±(0,4 % + 1 °C)
- Tipo J: -100 1150 °C, TIPO J: ±(0,4 % + 1 °C)
- Tipo K: Da -100 a +1370 °C, TIPO K: ±(0,4 % + 1 °C)
- Tipo N: Da -100 a + 1150 °C, TIPO N: ±(0,4 % + 1 °C)
- Tipo R: 0... 1700 °C, TIPO R: ±(0,5 % + 3 °C)
- Tipo S: 0... 1500 °C, TIPO S: ±(0,5 % + 3 °C)
- Tipo T: Da -100 a +400 °C, TIPO T: ±(0,4 % + 1 °C)
- Risoluzione 0.1 °C.
- TERMOCOPPIE COLLEGABILI B, E, J, K, N, R, S, T
- Parametri di misurazione velocità del flusso, flusso volumetrico, volume, temperatura, potenza termica e quantità di calore
- Unità (temperatura) °C / °F.
- Unità (quantità di calore) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Unità (potenza termica) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h
- Visualizzazione dei costi EUR, Liri, USD, Lira, Zloty, Yen
- Ulteriori specifiche
- Display LCD da 2,8"
- Unità metriche/Imperial
- Lingue del menu: Tedesco, inglese, francese, spagnolo, italiano, olandese, portoghese, danese, turco, polacco, russo, cinese, giapponese
- Condizioni di funzionamento e di conservazione temperatura: Da -20 … a +65 °C.
- Umidità dell'aria: 10 … 95% UR, senza condensa
- Registratore di dati 32 di capacità di memoria / 10 milioni di punti di misurazione
- Interfaccia USB (per la misurazione online, la lettura della memoria interna e la ricarica della batteria)
- Tipo di protezione IP52
- Alimentazione interna: Batteria Lipo (3,7 V, 2500 mAh), esterna: USB 5 VDC, 500 mA
- Tempo di funzionamento ca. 10 ore
- Dimensioni 165 x 85 x 32 mm
- Peso 255 g
- Tipo di imballaggio
Scatola
- Tipo prodotto
Sensore ad ultrasuoni
- Tipo
PCE-TDS 200+ SML
- Tensione di esercizio
5 V
- Voltaggio operativo Min.
5 V
- Voltaggio Max.
5 V
- Tensione d'esercizio
5 V
- Caratteristiche
con custodia
Coperchio di collegamento con 2 pressacavi
Tappo di collegamento con 2 connettori a spina
- Connessione
Pressacavo
- Tempo di risposta
1 s
- Uscite
Tensione analogica
Analogica
bifilare
- Colore alloggiamento
Nero
- Proprietà del materiale
galvanizzato zinco
antiruggine
- Materiale alloggiamento
Polistirolo EPS
Plastica piena
Gomma
Polimero
Plastica
PTFE
Plastica metallizzata
- Lunghezza cavo
5 m
- Diametro nominale
108 mm
- Min. Temperatura media
-30 °C
- Max. Temperatura media
160 °C
- Accuratezza ±
1.5 %
- Campo di misura (min.)
0 m/s
- Ampiezza della misura
32 m/s
- Campo di Misura
0 - 32 m/s
IP52
- Peso
255 g
- Min. Temperatura ambiente
-20 °C
- Max. Temperatura ambiente
65 °C
- Lunghezza
165 mm
- Larghezza
32 mm
- Altezza
85 mm
- Dim.
(L x L x A) 165 x 32 x 85 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3192983 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SML Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32 m/
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3192983 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SML Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32 m/
Descrizione
Il flussometro ha un intervallo di misura di ±32 m/s. Con una precisione di ±1,5 % V. Mw. Con un diametro del tubo di DN ≥50, ±3,5 % V. Mw. Con un diametro del tubo di DN <50 e una riproducibilità di ±0,5 % rispetto al Mw. Il flussometro è un strumento di misura particolarmente preciso. Per l'installazione dei sensori sul flussometro è disponibile un ausilio per l'installazione. Con l'aiuto all'installazione viene visualizzata graficamente la qualità del segnale dal flussometro. Inoltre, viene visualizzato graficamente se i sensori del flussometro sono posizionati alla giusta distanza l'uno dall'altro. Per eseguire la misurazione del flusso con il flussometro, dopo l'inserimento delle specifiche del tubo e del medium, vengono visualizzati la velocità del flusso, il flusso volumetrico e il volume. Quando si visualizzano i valori misurati, sono disponibili le più diverse unità del flussometro. Ad esempio: m³, l, gal, igl, mgl, cf, bal, ib e ob.
Durante una misurazione è possibile registrare i valori misurati tramite la funzione di registrazione dati con il flussometro a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e di arresto e l'intervallo di memorizzazione da 1 secondo a 12 ore con il flussometro. Un punto di memoria contiene una sola volta tutte le misure del flussometro. I valori misurati vengono salvati sulla memoria integrata da 32 GB con il flussometro a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul flussometro a ultrasuoni.
Con il software opzionale è possibile leggere i valori misurati registrati dal flussometro. Per l'analisi, i valori di misura del flussometro possono essere visualizzati in tabella e graficamente. Per un'ulteriore elaborazione dei valori misurati dal flussometro, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il flussometro può essere impostato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal flussometro a ultrasuoni.
Per determinare la quantità di calore con il flussometro sono necessarie anche due termocoppie. Questi sono disponibili con PCE-TdS 200+. Le due termocoppie del flussometro vengono collegate al flusso di ritorno e di avanzamento di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il flussometro può determinare la quantità di calore. Se necessario, il flussometro può calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro trova la sua applicazione, ad esempio, durante la verifica dell'impianto di riscaldamento.

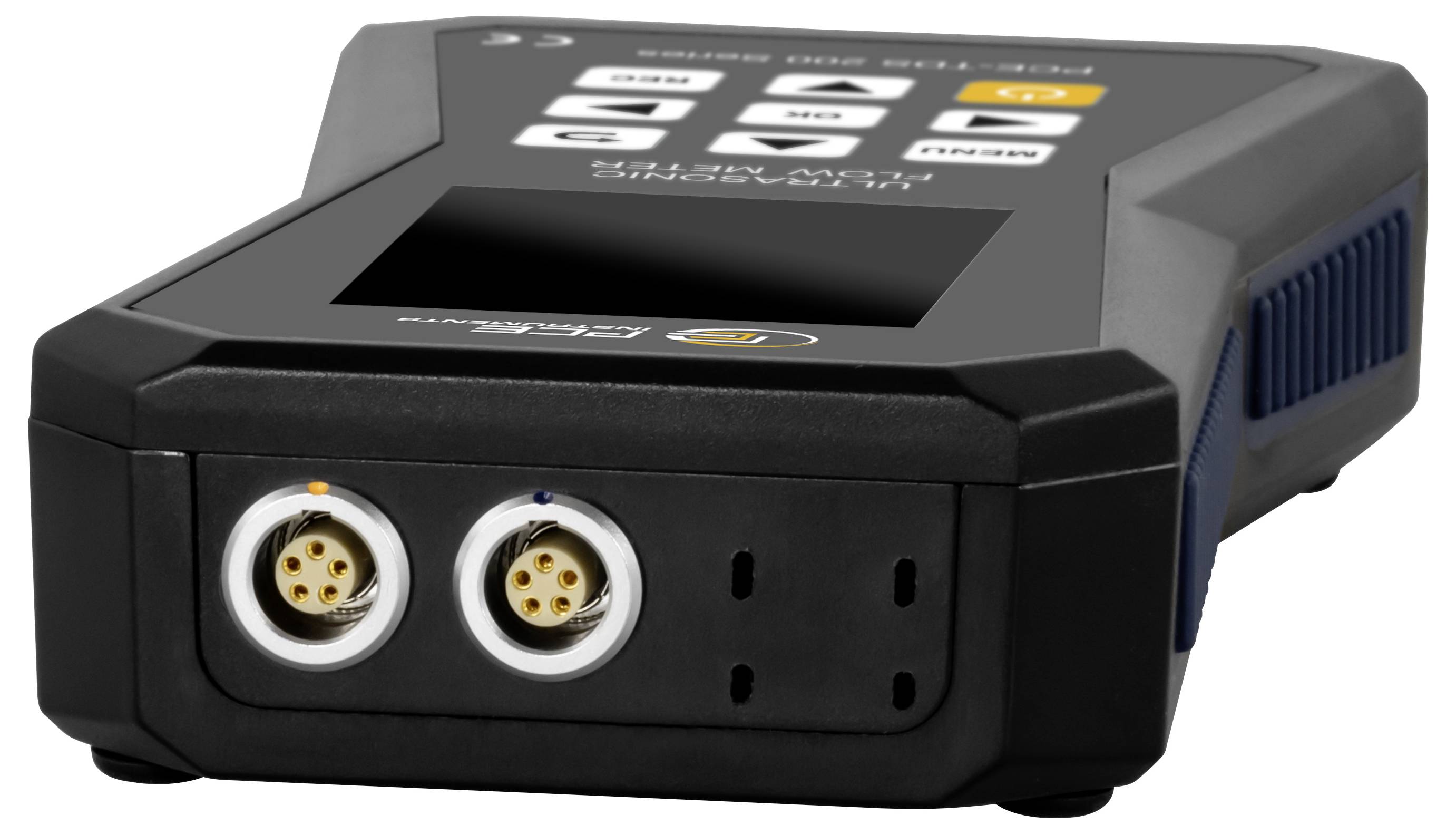

Il display a colori LC del flussometro a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. Opzionalmente, il flussometro può essere dotato di un certificato di calibrazione ISO o DAkkS.

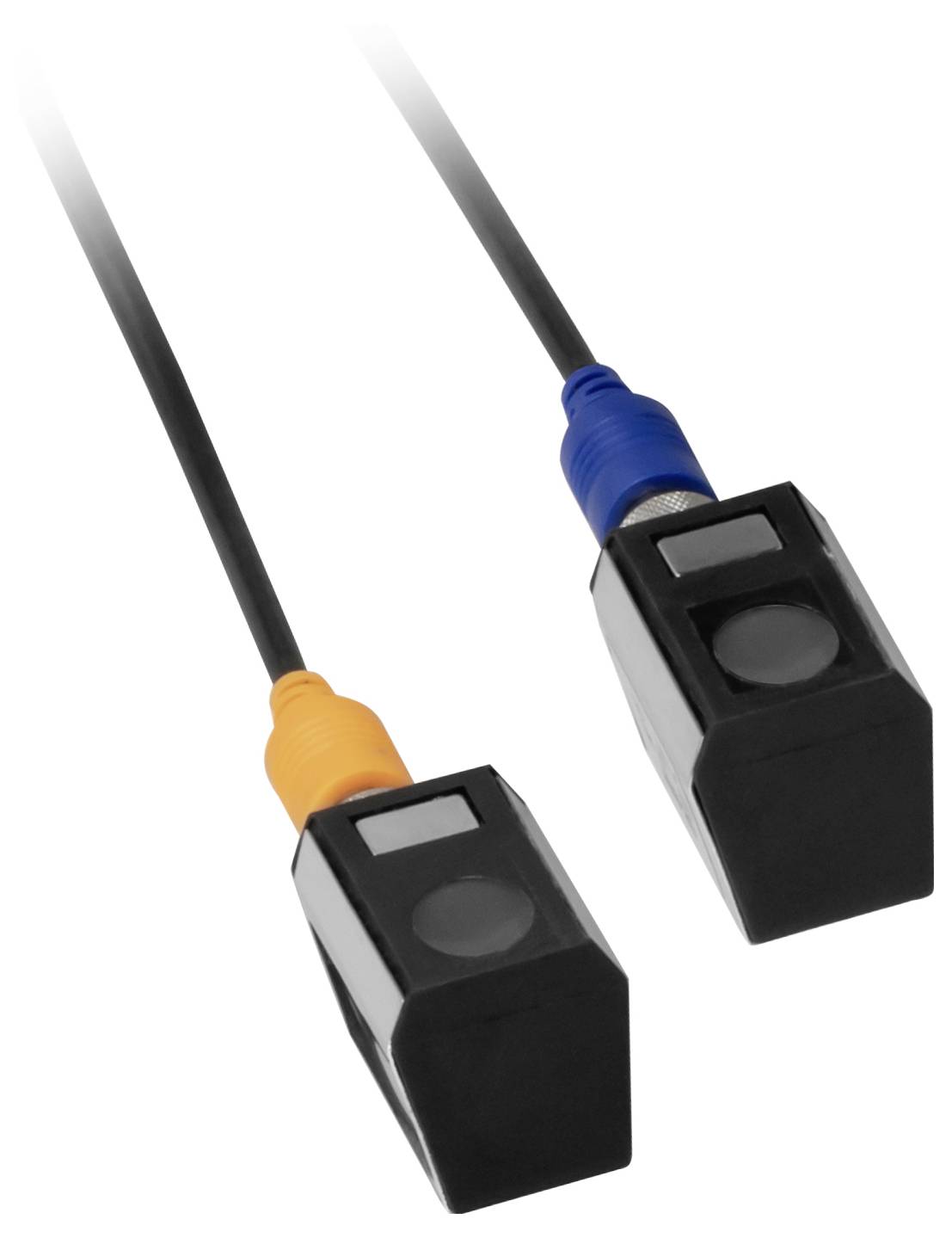

SENSORE PCE-TDS 200 S.
Coppia di sensori piccoli per tubi di diametro DN 15 … 100 / 20 … 108 mm. Adatto per tubi particolarmente piccoli. I sensori hanno una dimensione particolarmente piccola di 45 x 30 x 30 mm e una resistenza alla temperatura di -30 … 160 °C. Grazie ai magneti sul lato inferiore, i sensori possono essere montati su metalli ferrosi. Inoltre, i sensori del misuratore di flusso a ultrasuoni possono essere collegati al tubo mediante fascette fermacavi rimovibili.

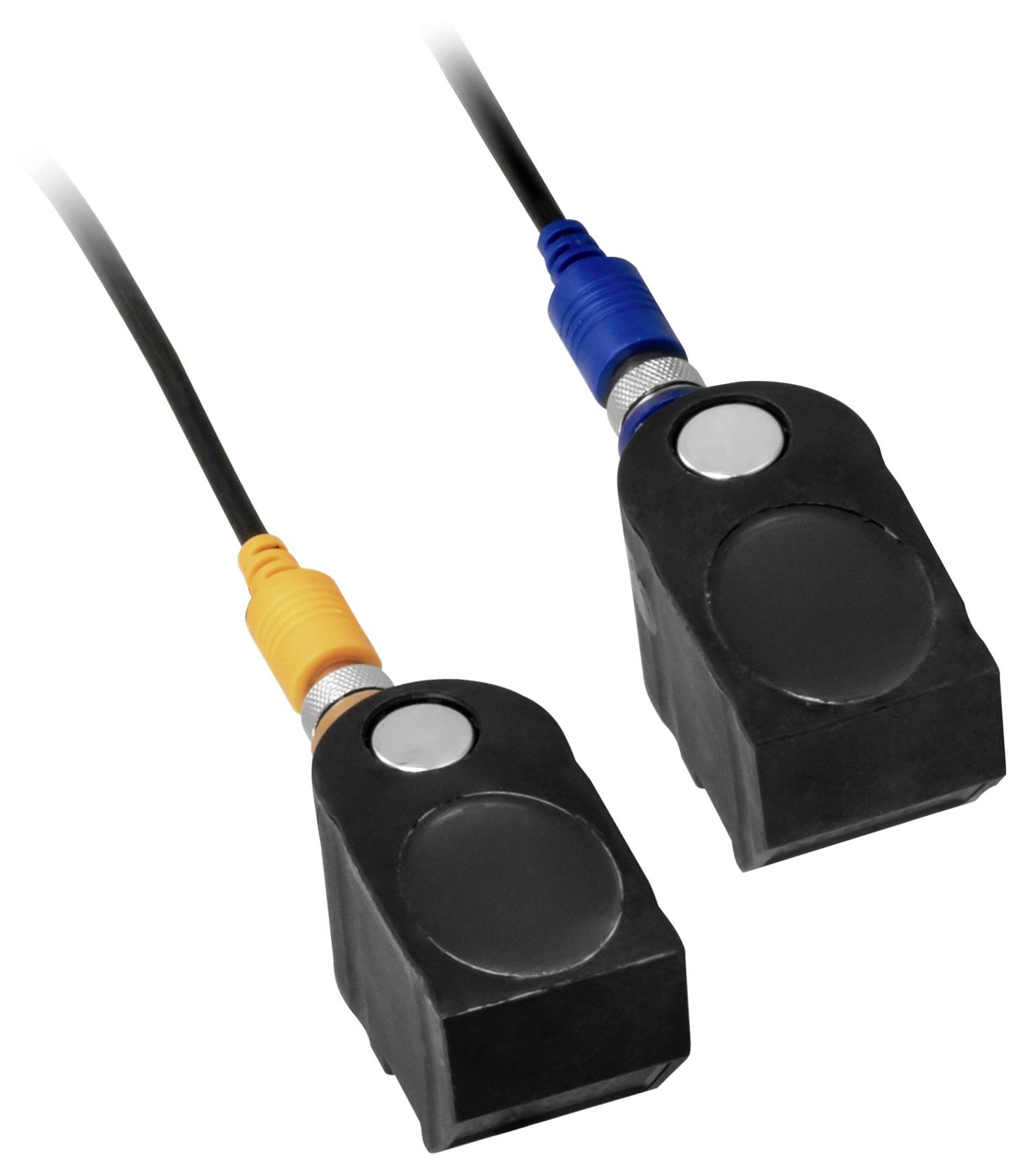

SENSORE PCE-TDS 200 M.
Coppia di sensori medi per il diametro del tubo DN 50 … 700 / 57 … 720 mm. Adatto per la misurazione del flusso su tubi di medie dimensioni. Con i magneti integrati sui sensori per il misuratore di flusso a ultrasuoni, questi possono essere cuciti su tubi ferrosi. In alternativa, i sensori possono essere montati sul tubo con fascette fermacavi estraibili. La resistenza alla temperatura è compresa tra -30 … 160 °C.
SENSORE PCE-TDS 200 L.
Grande coppia di sensori per il diametro del tubo DN 300... 6000 Questa coppia di sensori è quindi adatta per tubi particolarmente grandi. I sensori possono essere fissati per il misuratore di flusso a ultrasuoni con fascette fermacavi rimovibili. Grazie ai magneti integrati, i sensori possono essere cuciti su tubi con un metallo ferroso. I sensori hanno una dimensione di 91 x 52 x 44 mm.
Testo tradotto automaticamente
Durante una misurazione è possibile registrare i valori misurati tramite la funzione di registrazione dati con il flussometro a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e di arresto e l'intervallo di memorizzazione da 1 secondo a 12 ore con il flussometro. Un punto di memoria contiene una sola volta tutte le misure del flussometro. I valori misurati vengono salvati sulla memoria integrata da 32 GB con il flussometro a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul flussometro a ultrasuoni.
Con il software opzionale è possibile leggere i valori misurati registrati dal flussometro. Per l'analisi, i valori di misura del flussometro possono essere visualizzati in tabella e graficamente. Per un'ulteriore elaborazione dei valori misurati dal flussometro, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il flussometro può essere impostato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal flussometro a ultrasuoni.
Per determinare la quantità di calore con il flussometro sono necessarie anche due termocoppie. Questi sono disponibili con PCE-TdS 200+. Le due termocoppie del flussometro vengono collegate al flusso di ritorno e di avanzamento di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il flussometro può determinare la quantità di calore. Se necessario, il flussometro può calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro trova la sua applicazione, ad esempio, durante la verifica dell'impianto di riscaldamento.
Il display a colori LC del flussometro a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. Opzionalmente, il flussometro può essere dotato di un certificato di calibrazione ISO o DAkkS.
SENSORE PCE-TDS 200 S.
Coppia di sensori piccoli per tubi di diametro DN 15 … 100 / 20 … 108 mm. Adatto per tubi particolarmente piccoli. I sensori hanno una dimensione particolarmente piccola di 45 x 30 x 30 mm e una resistenza alla temperatura di -30 … 160 °C. Grazie ai magneti sul lato inferiore, i sensori possono essere montati su metalli ferrosi. Inoltre, i sensori del misuratore di flusso a ultrasuoni possono essere collegati al tubo mediante fascette fermacavi rimovibili.
SENSORE PCE-TDS 200 M.
Coppia di sensori medi per il diametro del tubo DN 50 … 700 / 57 … 720 mm. Adatto per la misurazione del flusso su tubi di medie dimensioni. Con i magneti integrati sui sensori per il misuratore di flusso a ultrasuoni, questi possono essere cuciti su tubi ferrosi. In alternativa, i sensori possono essere montati sul tubo con fascette fermacavi estraibili. La resistenza alla temperatura è compresa tra -30 … 160 °C.
SENSORE PCE-TDS 200 L.
Grande coppia di sensori per il diametro del tubo DN 300... 6000 Questa coppia di sensori è quindi adatta per tubi particolarmente grandi. I sensori possono essere fissati per il misuratore di flusso a ultrasuoni con fascette fermacavi rimovibili. Grazie ai magneti integrati, i sensori possono essere cuciti su tubi con un metallo ferroso. I sensori hanno una dimensione di 91 x 52 x 44 mm.
Testo tradotto automaticamente
Versione
- Flussometro con di memoria dati
- Intervallo di misura ±32 m/s.
- Riproducibilità ±0,5% del valore misurato
- Diverse sonde di misurazione
- Limiti di allarme
- Display LC da 2,8"
- Per tutti i supporti
- Opzionale con certificato di calibrazione DAkkS o ISO
Contenuto della fornitura

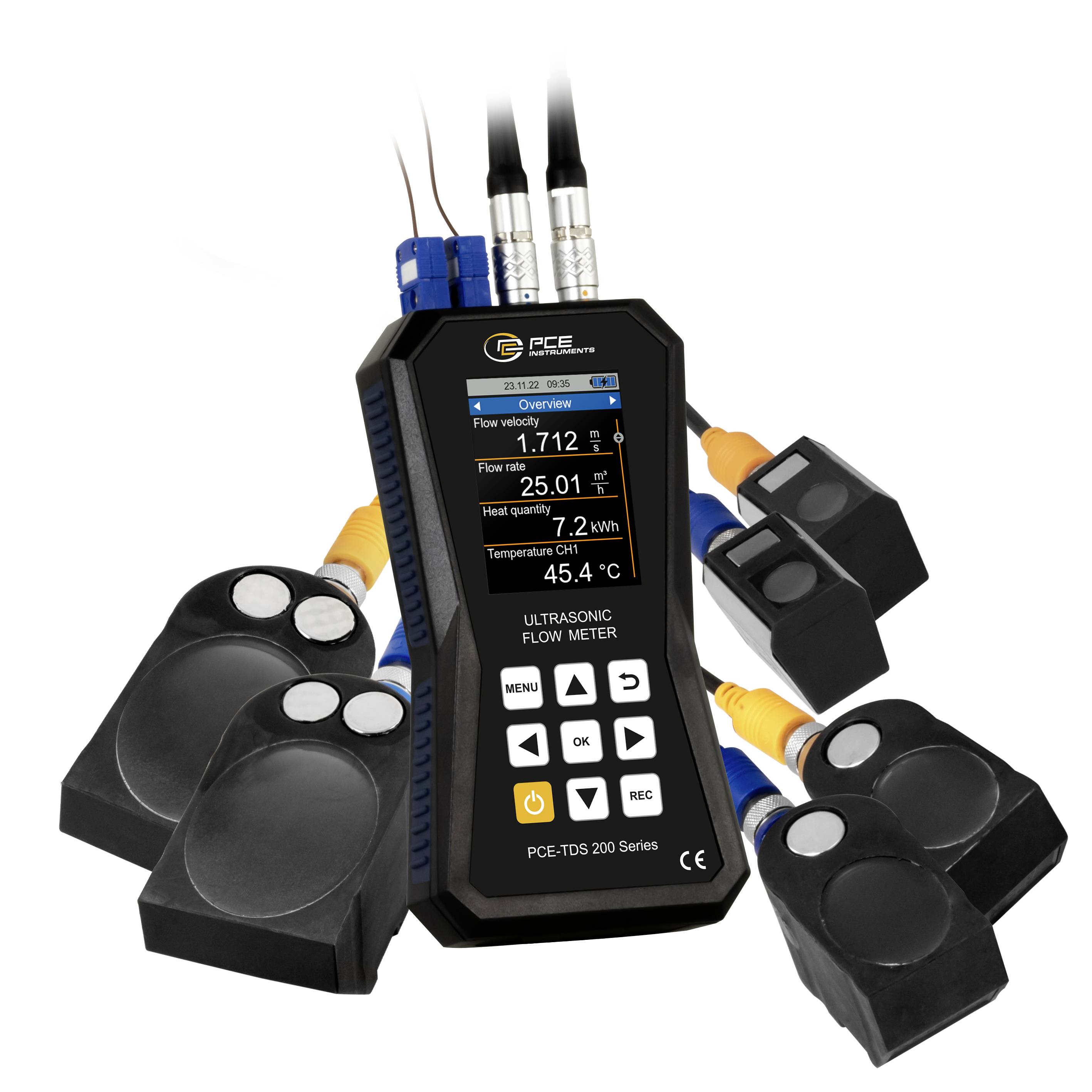

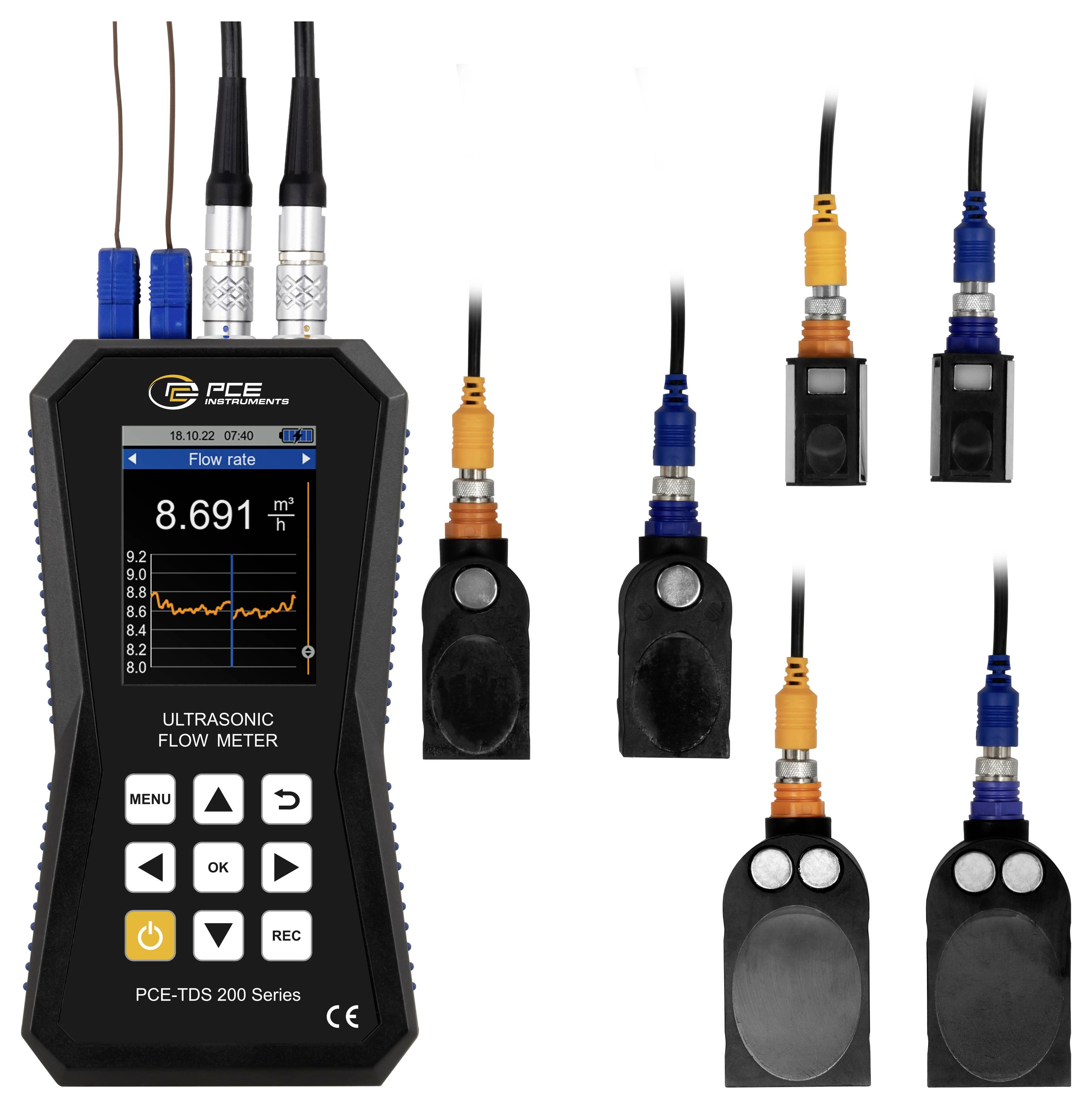

- 1 x flussometro a ultrasuoni PCE-TdS 200+ SML
- 1 SENSORE di flusso PCE-TdS 200 S (coppia)
- 1 SENSORE di flusso PCE-TdS 200 M (coppia)
- 1 SENSORE di flusso PCE-TdS 200 L (coppia)
- 2 x sensori di temperatura TF-RA330
- 2 cavi di collegamento da 5 m.
- 2 fascette fermacavi rimovibili
- 1 x alimentatore
- 1 x cavo USB-C.
- 1 x gel di contatto a ultrasuoni
- 1 x metro a nastro PCE
- 1 valigetta in plastica
- 1 manuale di istruzione per l'uso
