PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Scatola
Tipo prodotto
Sensore ad ultrasuoni
Voltaggio operativo Min.
5 V
Voltaggio Max.
5 V
Ampiezza della misura
32 m/s
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
3659,84 €
3
2% = 89,31 €
3570,53 €
5
3% = 124,81 €
3535,03 €
10
4% = 148,59 €
3511,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (3659,84 € / Pezzo)
3659,84 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
PROFESSIONISTA. CALIBRATED. ATTREZZATURA. PCE-TDS 200+ SR-ICA
- Misuratore di flusso a ultrasuoni con memoria dati da 32 GB per 10 milioni di punti di misurazione
- Intervallo di misura ±32 m/s.
- Riproducibilità ±0,5% del valore misurato
- Diverse sonde di misurazione
- Limiti di allarme regolabili individualmente
- Display LC da 2,8"
- Per tutti i supporti

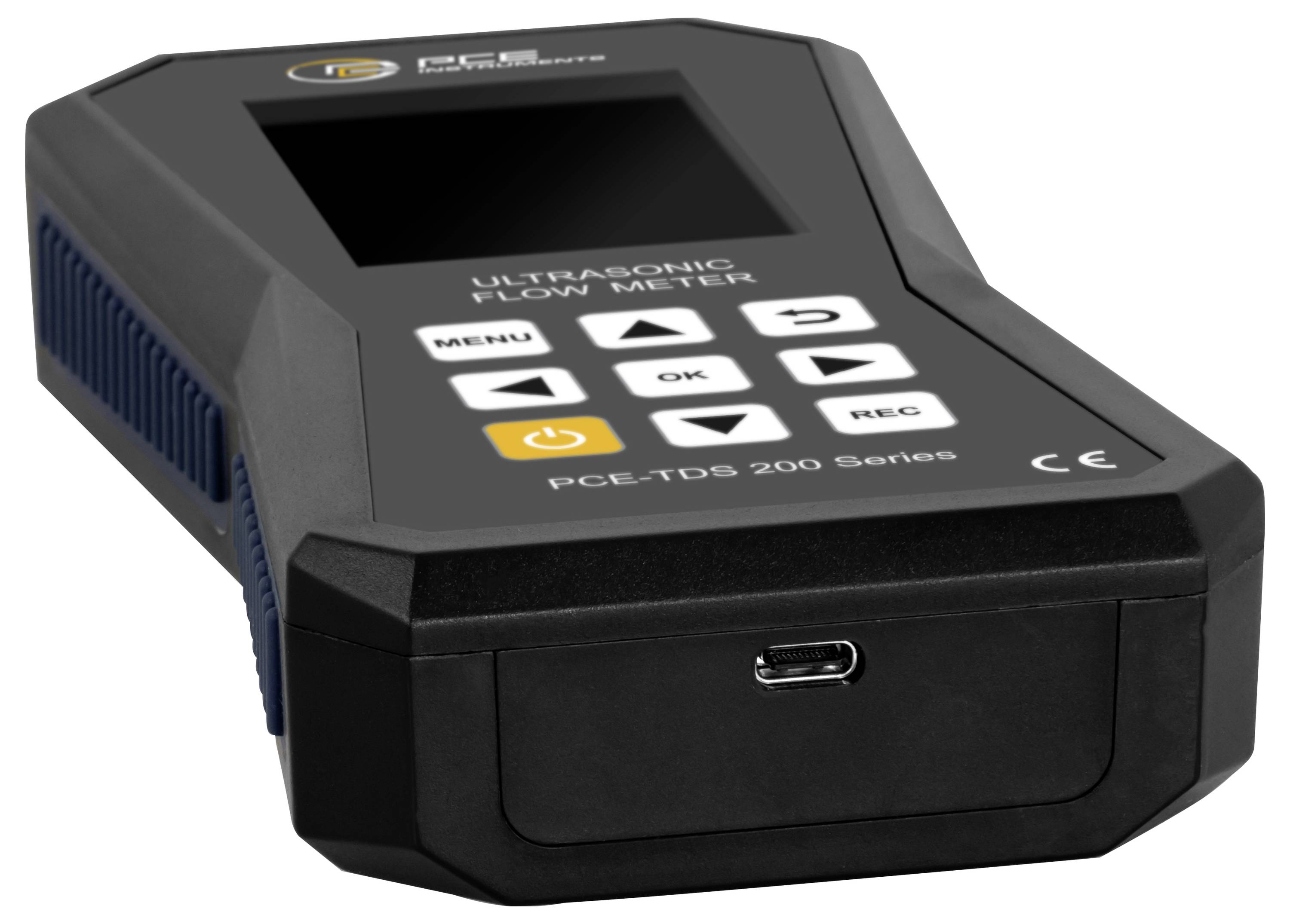

- Interfaccia USB-C per il trasferimento dei dati
- Software opzionale per l'analisi dei valori misurati
- Misurazione della quantità di calore
- Certificato di calibrazione ISO incluso
Servizi e promozioni supplementari
Dati tecnici
- Intervallo di misura del flusso ±32 m/s.
- Risoluzione: 0,001 m/s
- Precisione
- DN ≥50 mm: ±1,5% v. Mw. Per velocità di > 0,3 m/s.
- DN <50 mm: ±3,5% v. Mw. per
- Velocità > 0,3 m/s.
- Riproducibilità ±0,5% del valore misurato
- Coppia di sensori PCE-TDS 200 SR
- Diametro tubo DN 15 … 100 / 20 … 108 mm
- METODO DI MISURAZIONE Z, V, N, W
- Medium
- Acqua
- Acqua di mare
- Oil
- Petrolio greggio
- Metanolo
- Etanolo
- Diesel
- Benzina
- Petrolio
- Definito dall'utente (immissione manuale della velocità del suono dal Medium)
- Tutti i liquidi con un'unica impurità
- Materiale del tubo
- Rame CU
- Acciaio FE
- Acciaio inox va
- Alluminio AL
- Ottone me
- Ghisa ci
- Ferro FE
- Nichel NI
- Ti titanio
- Zinco ZI
- Acrilico AC
- Polietilene PE
- Polipropilene PP
- Cloruro di polivinile PVC
- Nylon NY
- Definito dall'utente (inserimento manuale della velocità acustica trasversale del materiale del tubo)
- Rivestimento interno del tubo
- Nessun rivestimento
- Definito dall'utente
- Resina epossidica
- Gomma
- Malta
- Polistirolo PS
- Polietilene PE
- Politetrafluoroetilene PTFE
- Poliuretano PU
- Polipropilene PP
- Definito dall'utente (immissione manuale della velocità acustica longitudinale del rivestimento interno del tubo)
- Parametri di misurazione di velocità del flusso, portata volumetrica e volume
- Unità (dimensioni) mm, pollici
- Unità (velocità del flusso) m/s, ft/s.
- Unità (flusso volumetrico) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Indicazione temporale secondi, minuti, ore, giorni
- Unità (volume) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Misurazione della temperatura
- Intervallo di misura precisione
- Tipo B: 600 ... 1800 °C TIPO B: ±(0,5% + 3 °C)
- Tipo e: -100 ... +900 °C TIPO E: ±(0,4% + 1 °C)
- Tipo J: -100 ... 1150 °C TIPO J: ±(0,4% + 1 °C)
- Tipo K: -100 ... +1370 °C TIPO K: ±(0,4% + 1 °C)
- Tipo N: -100 ... + 1150 °C TIPO N: ±(0,4% + 1 °C)
- Tipo R: 0 ... 1700 °C TIPO R: ±(0,5% + 3 °C)
- Tipo S: 0 ... 1500 °C TIPO S: ±(0,5% + 3 °C)
- Tipo T: -100 ... +400 °C TIPO T: ±(0,4% + 1 °C)
- Risoluzione 0,1 °C
- TERMOELEMENTI COLLEGABILI B, E,J,K,N,R,S,T
- Parametri di misurazione della velocità del flusso, della portata volumetrica, del volume, della temperatura,
- Potenza termica e quantità di calore
- Unità (temperatura) °C / °F.
- Unità (quantità di calore) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Unità (potenza termica) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
- Indicatore di costo EUR, libbre, USD, lira turca, zloty, yen
- Altre specifiche
- Display 2,8» LCD
- Unità metriche/Imperial
- Lingue del menu tedesco, inglese, francese, spagnolo,
- Italiano, olandese, portoghese, danese
- Turco, polacco, russo, cinese, giapponese
- Condizioni di funzionamento e stoccaggio temperatura: Da -20 … a +65 °C.
- Umidità: 10 … 95% r. F., senza condensa
- Registratore di dati 32 GB capacità di memoria / 10 milioni di punti di misurazione
- Interfaccia USB (per la misurazione online, la lettura dell'interno
- Memoria e per la ricarica della batteria)
- Tipo di protezione IP52
- Alimentazione di tensione interna: Batteria ricaricabile al litio-polimero (3,7 V, 2500 mAh)
- Esterno: USB 5 VDC, 500 ma
- Durata di esercizio ca. 10 ore
- Dimensioni 165 x 85 x 32 mm
- Peso 255 g
- Tipo di imballaggio
Scatola
- Tipo prodotto
Sensore ad ultrasuoni
- Tipo
PCE-TDS 200+ SR-ICA
- Tensione di esercizio
5 V
- Voltaggio operativo Min.
5 V
- Voltaggio Max.
5 V
- Tensione d'esercizio
5 V
- Caratteristiche
con custodia
Coperchio di collegamento con 2 pressacavi
Tappo di collegamento con 2 connettori a spina
- Connessione
Pressacavo
- Tempo di risposta
1 s
- Uscite
Tensione analogica
Analogica
bifilare
- Colore alloggiamento
Nero
- Proprietà del materiale
galvanizzato zinco
antiruggine
- Materiale alloggiamento
Polistirolo EPS
Plastica piena
Gomma
Polimero
Plastica
PTFE
Plastica metallizzata
- Lunghezza cavo
5 m
- Diametro nominale
108 mm
- Min. Temperatura media
-30 °C
- Max. Temperatura media
160 °C
- Accuratezza ±
1.5 %
- Campo di misura (min.)
0 m/s
- Ampiezza della misura
32 m/s
- Campo di Misura
0 - 32 m/s
IP52
- Peso
255 g
- Min. Temperatura ambiente
-20 °C
- Max. Temperatura ambiente
65 °C
- Lunghezza
165 mm
- Larghezza
32 mm
- Altezza
85 mm
- Dim.
(L x L x A) 165 x 32 x 85 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3812906 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3812906 PCE Instruments Sensore ad ultrasuoni PCE-TDS 200+ SR-ICA Tensione d'esercizio (intervallo): 5 V Campo di Misura: 0 - 32
Descrizione
Il misuratore di flusso a ultrasuoni ha un intervallo di misurazione di ±32 m/s. Con una precisione di ±1,5 % v. MW Con un diametro del tubo di DN ≥50, ±3,5 % v. Mw. Con un diametro del tubo di DN <50 e una riproducibilità di ±0,5% v. MW. Il misuratore di flusso a ultrasuoni è un dispositivo di misurazione particolarmente preciso. È disponibile un ausilio per l'installazione per l'installazione dei sensori sul flussometro a ultrasuoni. Il supporto di installazione visualizza graficamente la qualità del segnale dal misuratore di flusso a ultrasuoni. Inoltre, viene visualizzato graficamente se i sensori del misuratore di flusso a ultrasuoni sono posizionati alla giusta distanza l'uno dall'altro. Per eseguire la misurazione del flusso con il flussometro a ultrasuoni, dopo aver inserito le specifiche del tubo e del terreno, vengono visualizzati la velocità del flusso, il flusso volumetrico e il volume. Durante la visualizzazione dei valori misurati, con il misuratore di flusso a ultrasuoni sono disponibili le unità più diverse. Ad esempio: m³, l, gal, igl, mgl, cf, bal, ib e ob.
Durante una misurazione, è possibile registrare i valori misurati tramite la funzione datalogger con il misuratore di flusso a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di memoria da 1 secondi a 12 ore con il misuratore di flusso a ultrasuoni. Un punto di memoria nel misuratore di flusso a ultrasuoni contiene una sola volta tutte le grandezze misurate. I valori misurati vengono salvati sulla memoria integrata da 32 GB con il misuratore di flusso a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul misuratore di flusso a ultrasuoni.
Il software opzionale consente di leggere i valori registrati dal misuratore di flusso a ultrasuoni. Per l'analisi, i valori misurati dal misuratore di flusso a ultrasuoni possono essere visualizzati in forma tabellare o grafica. Per un'ulteriore elaborazione dei valori misurati dal misuratore di flusso a ultrasuoni, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il misuratore di flusso a ultrasuoni può essere regolato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal misuratore di flusso a ultrasuoni.

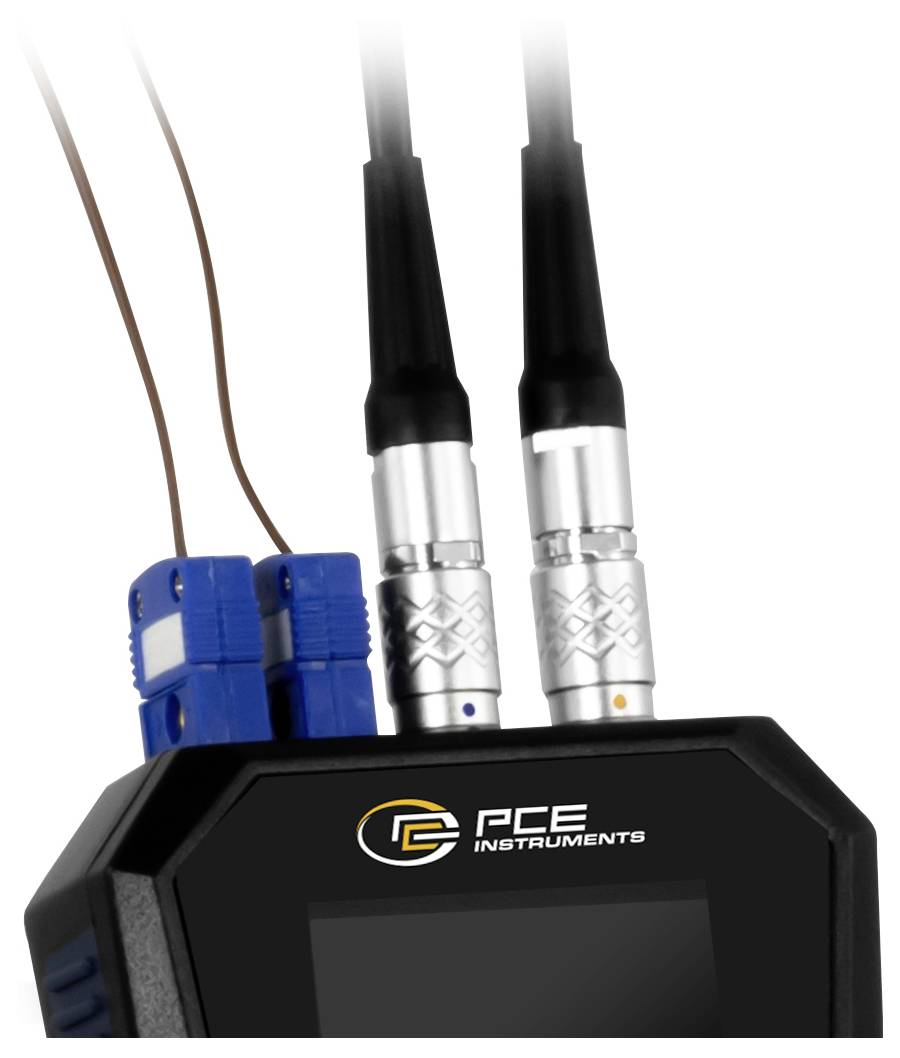

Per determinare la quantità di calore con il misuratore di flusso a ultrasuoni sono necessarie anche due termocoppie. Questi sono disponibili con il PCE-TDS 200+. Le due termocoppie del flussometro a ultrasuoni sono collegate all'avanzamento e al ritorno di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il misuratore di flusso a ultrasuoni è in grado di determinare la quantità di calore. Se necessario, il misuratore di flusso a ultrasuoni è in grado di calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro a ultrasuoni trova applicazione, ad esempio, nel controllo dell'impianto di riscaldamento.
Il display a colori LC del misuratore di flusso a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. In opzione, il misuratore di flusso a ultrasuoni può essere dotato di un certificato di calibrazione ISO o DAkkS.
SENSORE PCE-TDS 200 SR
Sensori collegati su guida per le dimensioni dei tubi DN 15 … 100 / 20 … 108 mm. Entrambi i sensori sono posizionati su una guida per semplificare il posizionamento dei sensori. Per una gestione semplificata, sulla guida si trova un'impugnatura corrispondente. Sotto le guide si trovano dei magneti che consentono di fissare in modo indipendente i tubi con un metallo ferroso.
Testo tradotto automaticamente
Durante una misurazione, è possibile registrare i valori misurati tramite la funzione datalogger con il misuratore di flusso a ultrasuoni. In questo modo è possibile impostare le condizioni di avvio e arresto e l'intervallo di memoria da 1 secondi a 12 ore con il misuratore di flusso a ultrasuoni. Un punto di memoria nel misuratore di flusso a ultrasuoni contiene una sola volta tutte le grandezze misurate. I valori misurati vengono salvati sulla memoria integrata da 32 GB con il misuratore di flusso a ultrasuoni. In questo modo è possibile memorizzare 10 milioni di punti di misurazione sul misuratore di flusso a ultrasuoni.
Il software opzionale consente di leggere i valori registrati dal misuratore di flusso a ultrasuoni. Per l'analisi, i valori misurati dal misuratore di flusso a ultrasuoni possono essere visualizzati in forma tabellare o grafica. Per un'ulteriore elaborazione dei valori misurati dal misuratore di flusso a ultrasuoni, questi possono essere esportati in formato .csv. In alternativa, è possibile creare un report in formato PDF tramite il software. Per un funzionamento semplificato, il misuratore di flusso a ultrasuoni può essere regolato tramite il software. Con il software è possibile anche una visualizzazione live dei valori misurati dal misuratore di flusso a ultrasuoni.
Per determinare la quantità di calore con il misuratore di flusso a ultrasuoni sono necessarie anche due termocoppie. Questi sono disponibili con il PCE-TDS 200+. Le due termocoppie del flussometro a ultrasuoni sono collegate all'avanzamento e al ritorno di un sistema di tubi. In base alla differenza di temperatura e alla portata misurata, il misuratore di flusso a ultrasuoni è in grado di determinare la quantità di calore. Se necessario, il misuratore di flusso a ultrasuoni è in grado di calcolare e visualizzare i costi simultaneamente, durante la misurazione, per unità di quantità di calore. In questo modo il flussometro a ultrasuoni trova applicazione, ad esempio, nel controllo dell'impianto di riscaldamento.
Il display a colori LC del misuratore di flusso a ultrasuoni ha una dimensione di 2,8" ed è quindi ben leggibile. In opzione, il misuratore di flusso a ultrasuoni può essere dotato di un certificato di calibrazione ISO o DAkkS.
SENSORE PCE-TDS 200 SR
Sensori collegati su guida per le dimensioni dei tubi DN 15 … 100 / 20 … 108 mm. Entrambi i sensori sono posizionati su una guida per semplificare il posizionamento dei sensori. Per una gestione semplificata, sulla guida si trova un'impugnatura corrispondente. Sotto le guide si trovano dei magneti che consentono di fissare in modo indipendente i tubi con un metallo ferroso.
Testo tradotto automaticamente
Versione
- Intervallo di misura: ±32 m/s.
- Risoluzione: 0,001 m/s
- Sensore per diametro tubo DN 15 … 100 / 20 … 108 mm
- Misurazione della temperatura fino a 1800 °C.
- Per diversi tipi di supporti
- Per diversi materiali per tubi
- Parametri di misurazione: Velocità del flusso, flusso volumetrico, volume
- Temperatura, potenza termica e quantità di calore
- Interfaccia: USB.
- Indicatore dei costi
- Registratore di dati: Capacità di memoria 32 GB (10 punti di misurazione MIO)
- Batteria LiPo
- Incl. certificato di calibratura ISO
Contenuto della fornitura

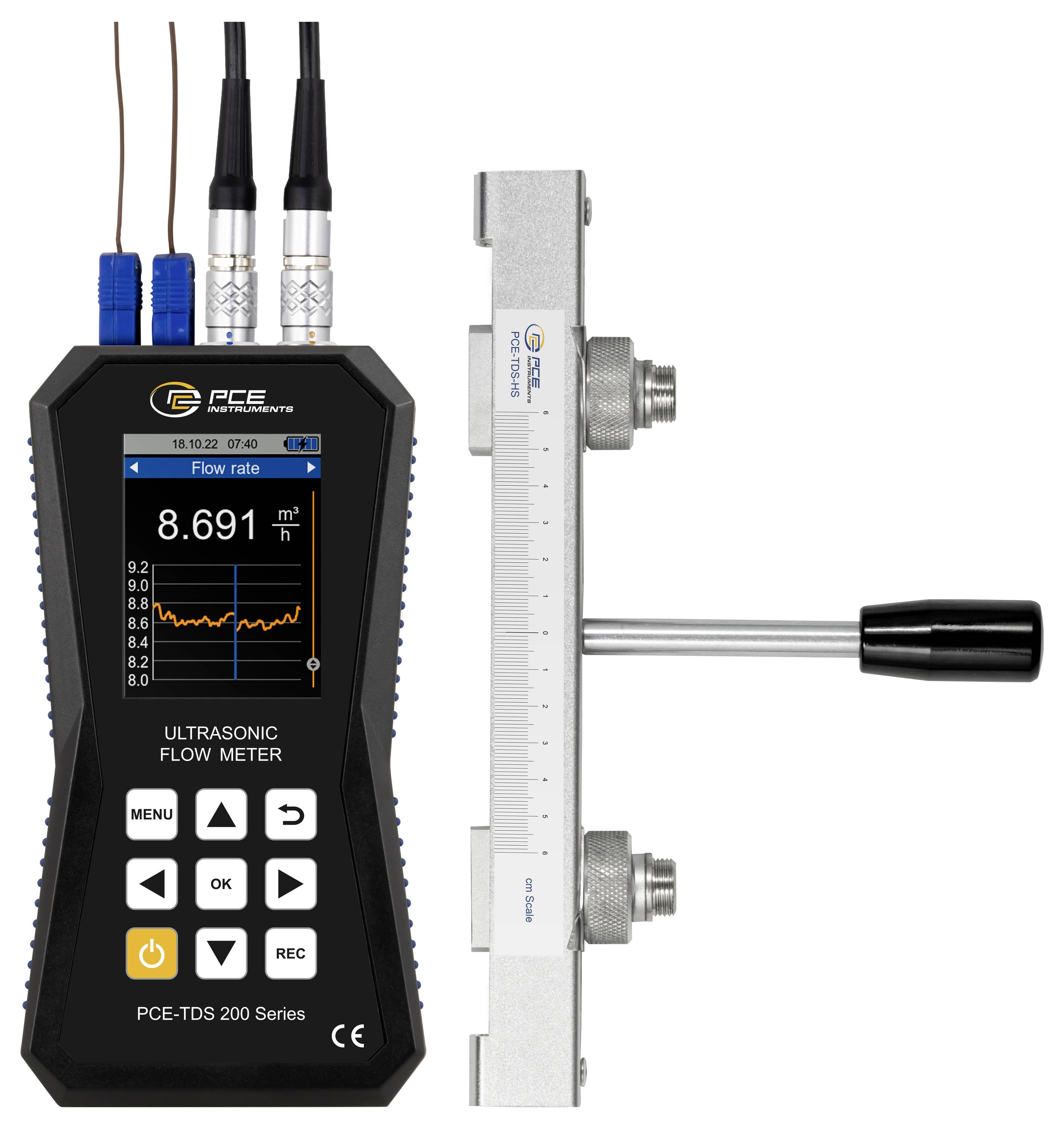

- 1 misuratore di flusso a ultrasuoni PCE-TDS 200+ SR-ICA
- 2 sensori di temperatura TF-RA330
- 1 x sensori di flusso PCE-TDS 200+ SENSORE SR (coppia)
- 2 cavi di collegamento da 5 m.
- 2 x fascette fermacavi apribili
- 1 x alimentatore
- 1 x cavo USB-C.
- 1 gel di contatto a ultrasuoni
- 1 metro a nastro PCE
- 1 x valigetta in plastica
- 1 manuale di istruzione per l'uso
- 1 certificato di calibrazione ISO
