PCE Instruments Tester di installazione eMobility Tipo 2 Modo 3 Numero connessioni 5 x
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (282,79 € / Pezzo)
282,79 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-EVSE 310
- Adattatore per collegamento di misurazione per scatole da parete
- Simulazione del veicolo
- Simulazione di cavi
- Uscita CP e presa di rete per scopi di misurazione
- Incl. Borsa per il trasporto
- Pre-test PE
- Stato del pilota di prossimità PP e del pilota di controllo CP
- Simulazione di errori CP "E" e di errori PE
- Presa di rete per scopi di misurazione
- Prese di misura di sicurezza
- Adattatore opzionale su tipo 1
- Incl. Spina tipo 2
Dati tecnici
- Funzioni di test
- PE pre-test sì, con elettrodo capacitivo
- Simulazione PP aperta, 13 A, 20 A, 32 A, 63 A
- CP STATO A, B, C, D
- CP ERRORE "E" E.
- Errore PE / errore di messa a terra Sì
- Dati tecnici generali
- COLLEGAMENTI L1, L2, L3, N, PE
- Collegamenti informazioni aggiuntive max. 230 V
- Monofase) / 430 V (trifase); 50 / 60 Hz
- 10 A / 250 V

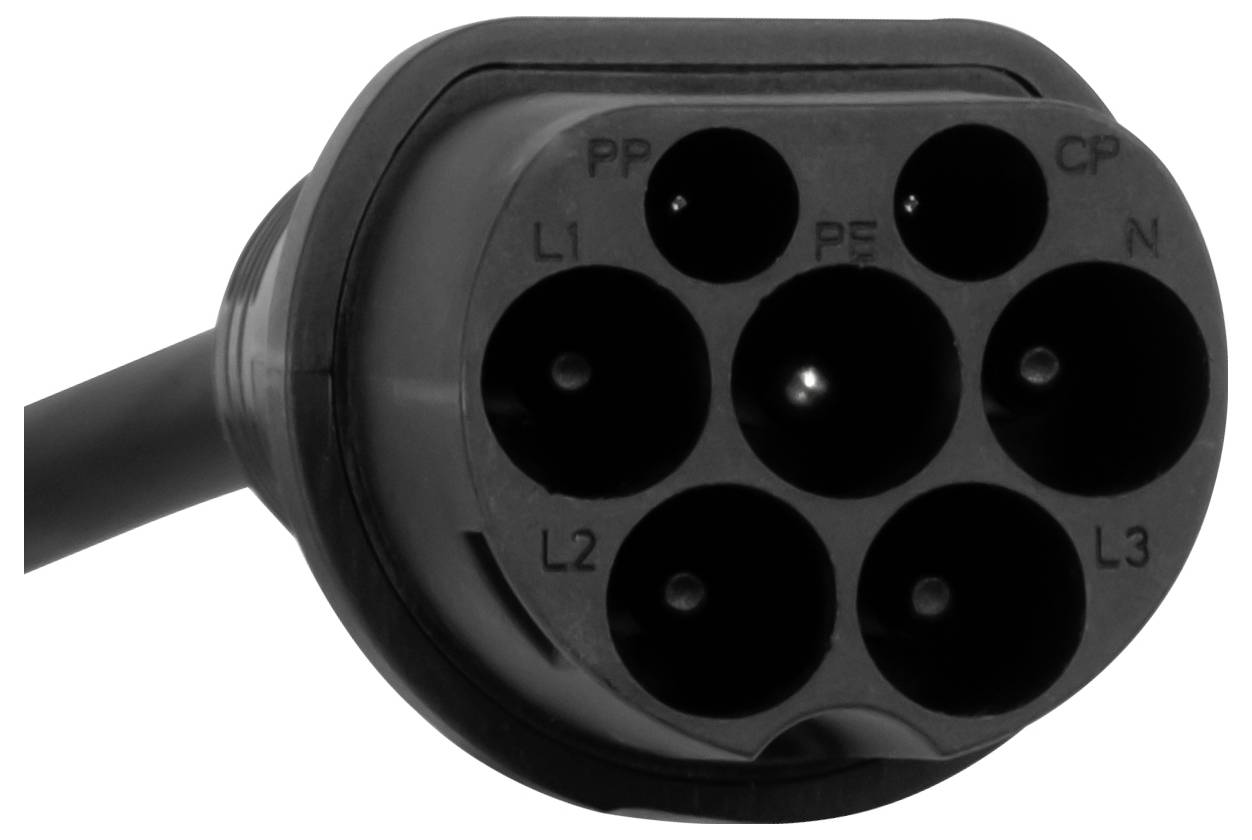

- Spina di tipo 2 fissa sul cavo (per il tipo 1 è necessario un adattatore opzionale)
- Norma(i) IEC62196-2 spina tipo 2
- Lunghezza cavo 25 cm
- Standard di sicurezza II / 300V
- Presa di corrente max. 250 V; 50/60 Hz; 10 A
- Uscite 2 pz. Prese da 4 mm (morsetti di uscita del segnale)
- Fusibile(i) presa(i) di rete T10A/250V
- Classe di protezione (dispositivo) IP40
- Peso: 643 g
- Dimensioni (L x P x A) 600 x 105 x 73 mm
- Condizioni di funzionamento 0... 40 °C, 80 % UR
- Condizioni di stoccaggio -10... 50 °C, 80 % UR
- Lingue della guida in tedesco, inglese
- Tipo prodotto
Tester di installazione eMobility
- Connettore di ricarica
Tipo 2
- Modalità di carica
Modo 3
- Numero connessioni
5 x
- Numero di fasi
monofase e trifase
- Lunghezza cavo
25 cm
IP40
- Marchio di verifica
Connettore IEC62196-2 tipo 2
- Colore
Nero - Grigio
- Lunghezza
600 mm
- Larghezza
105 mm
- Altezza
73 mm
- Peso
643 g
Documenti & Download
Scheda tecnica
Scheda tecnica 3192918 PCE Instruments Tester di installazione eMobility Tipo 2 Modo 3 Numero connessioni 5 x
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3192918 PCE Instruments Tester di installazione eMobility Tipo 2 Modo 3 Numero connessioni 5 x
Descrizione

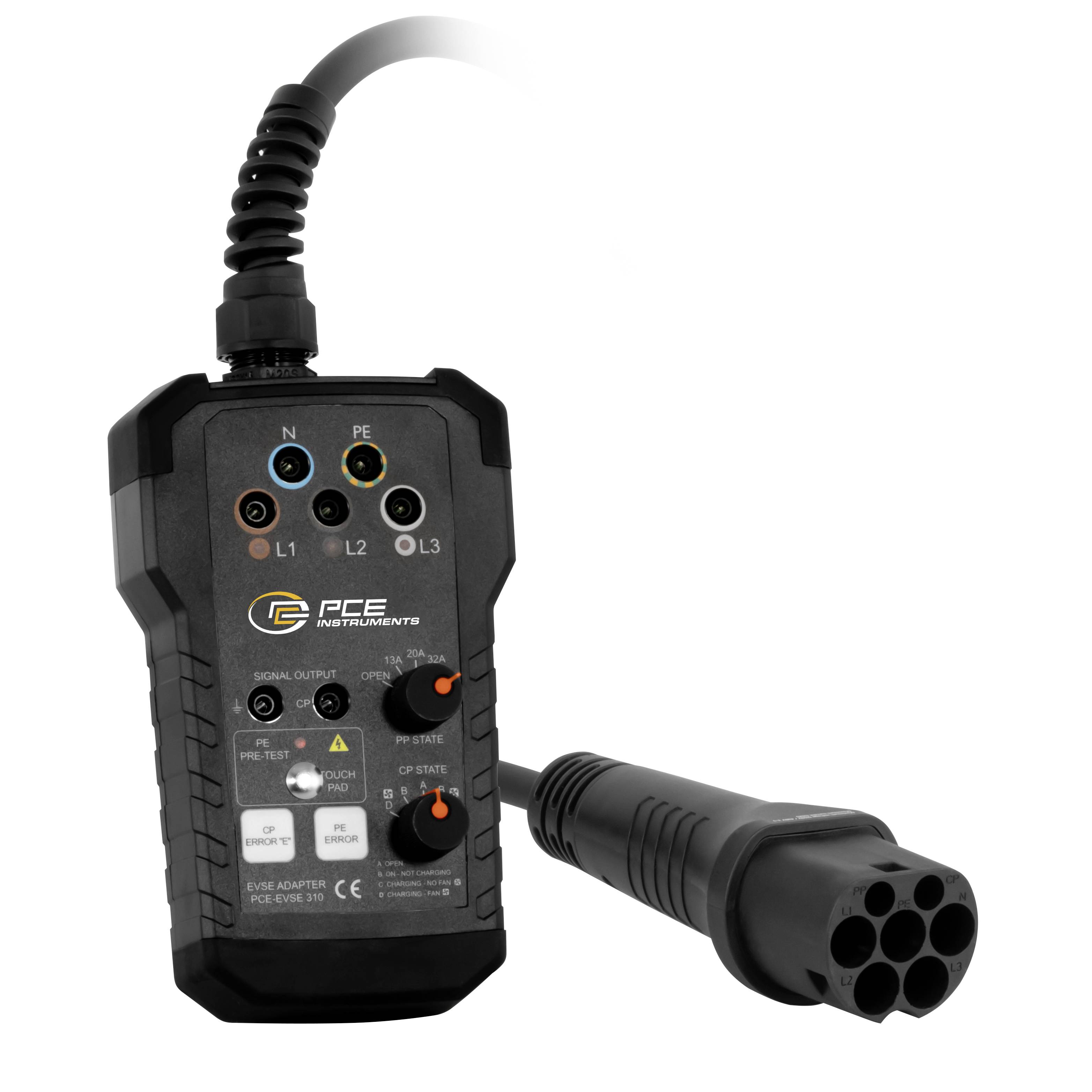

L'adattatore per collegamento di misurazione per scatole da parete deve essere controllato per tester VDE 0100 per stazioni di carica (modalità di carica 3) per auto elettriche. Questo adattatore può essere utilizzato con il tester di installazione PCE-ITE 55B o con la maggior parte degli altri comuni tester VDE 0100. Grazie ai LED per il rilevamento della tensione sulle 3 fasi, è possibile determinare rapidamente se si verifica un errore di installazione.
Con l'interruttore rotante PP State è possibile simulare la capacità di corrente del cavo di carica. La portata di corrente viene simulata con diverse resistenze nell'adattatore di collegamento di misurazione per scatole a parete collegate tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.

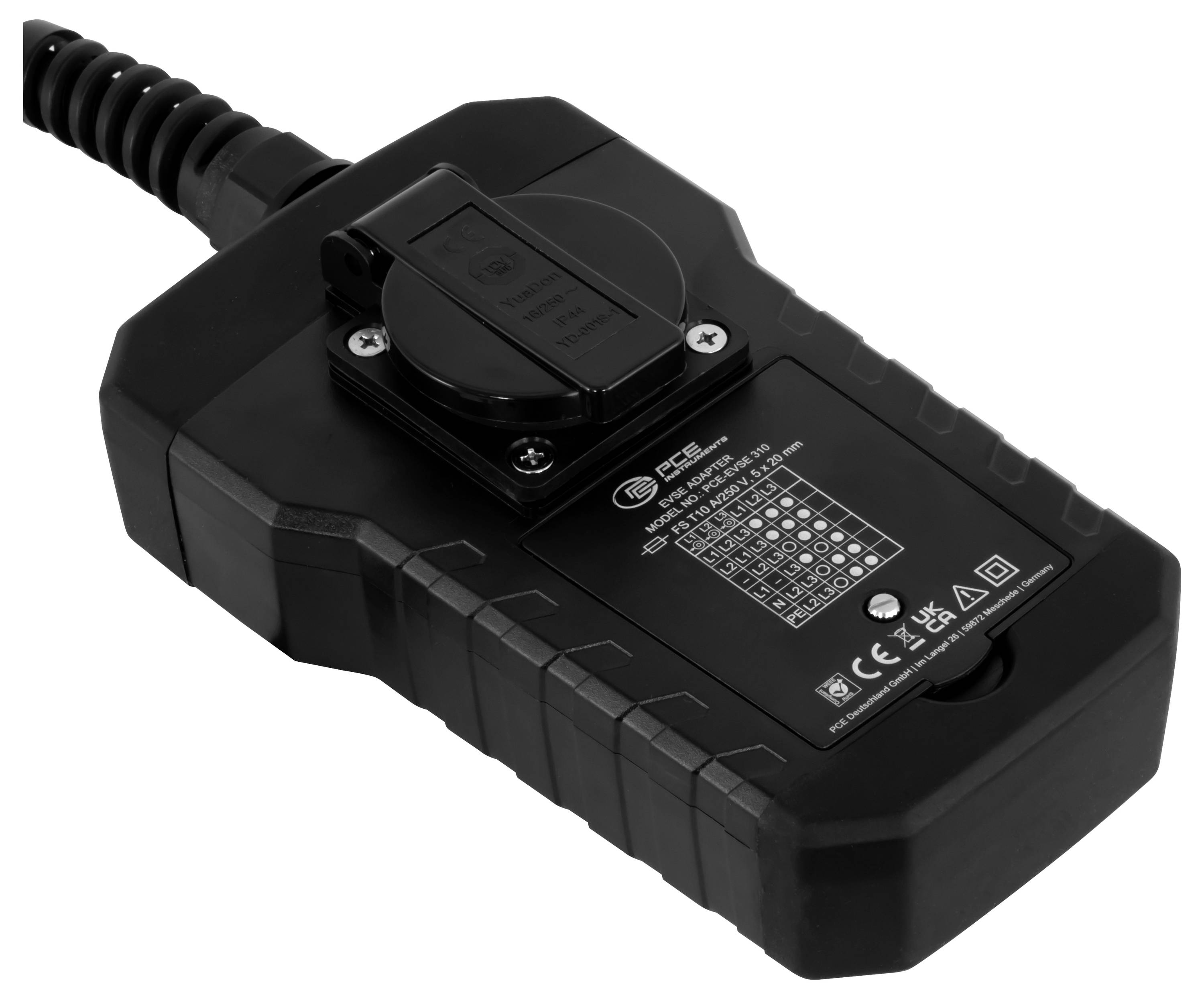

Alla presa di corrente può essere collegato un carico esterno. Questa uscita è destinata solo a scopi di misurazione e offre la possibilità di controllare il funzionamento del contatore di corrente. Inoltre, con l'adattatore di collegamento di misurazione per Wallbox è possibile simulare anche un errore PE (dispersione a terra). L'adattatore per collegamento di misurazione per custodie da parete viene fornito in una custodia per apparecchi. In opzione, è disponibile un adattatore per custodie da parete con collegamento di tipo 1.
Testo tradotto automaticamente
Con l'interruttore rotante PP State è possibile simulare la capacità di corrente del cavo di carica. La portata di corrente viene simulata con diverse resistenze nell'adattatore di collegamento di misurazione per scatole a parete collegate tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.
Alla presa di corrente può essere collegato un carico esterno. Questa uscita è destinata solo a scopi di misurazione e offre la possibilità di controllare il funzionamento del contatore di corrente. Inoltre, con l'adattatore di collegamento di misurazione per Wallbox è possibile simulare anche un errore PE (dispersione a terra). L'adattatore per collegamento di misurazione per custodie da parete viene fornito in una custodia per apparecchi. In opzione, è disponibile un adattatore per custodie da parete con collegamento di tipo 1.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 x adattatore di collegamento di misurazione per scatole da parete PCE-EVSE 310
- 1 manuale di istruzione per l'uso
- 1 x custodia per il trasporto
- 1 x spina tipo 2
