PCE Instruments Tester per installazioni Norma VDE 0100

Tester portatile per installazioni elettriche con tre cavi collegati nella parte superiore e uno schermo che mostra letture di tensione e controlli di prova.

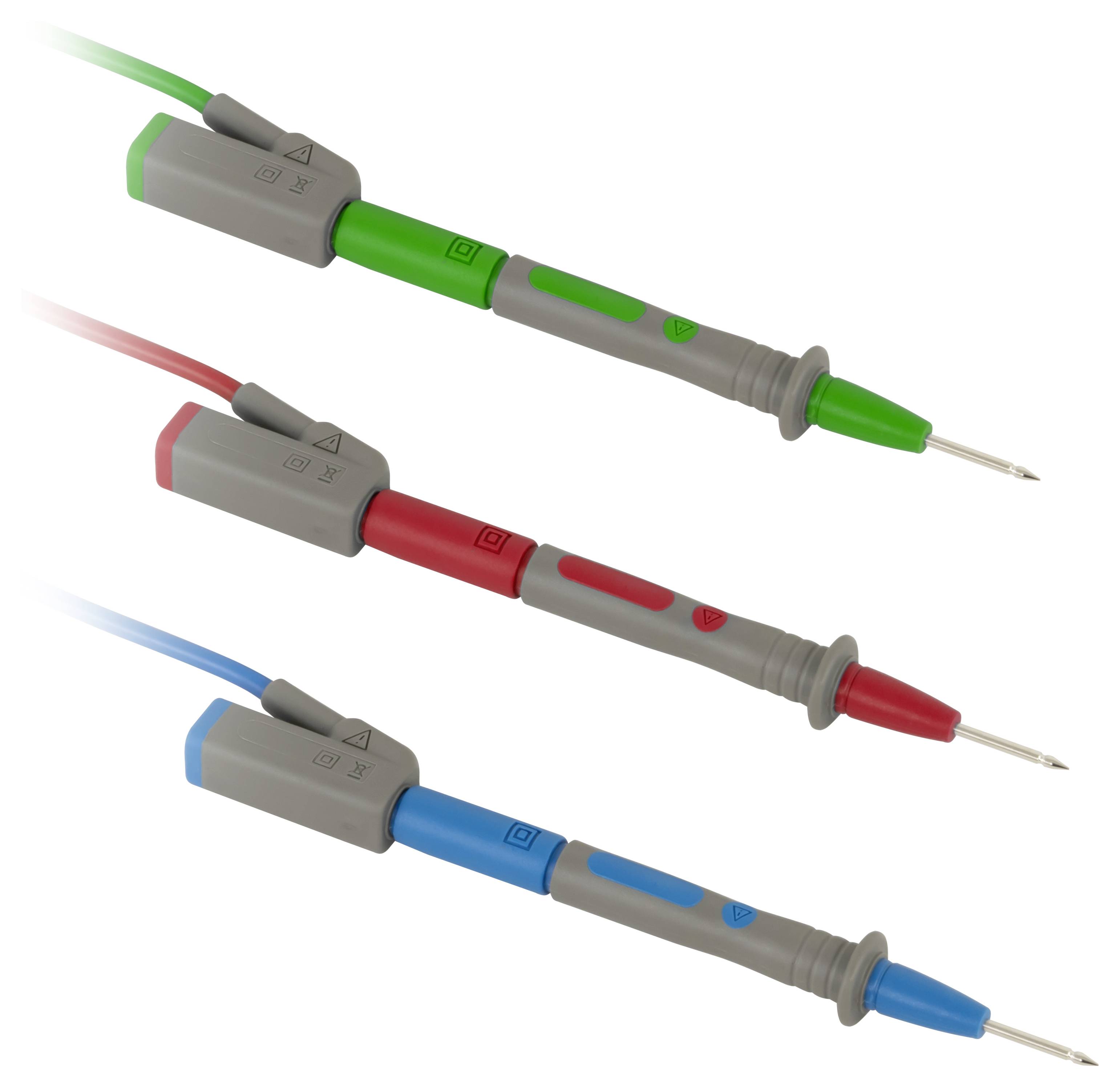

Tre sonde di prova elettriche con codice colore, con impugnature isolate e punte metalliche appuntite: verde, rosso e blu.

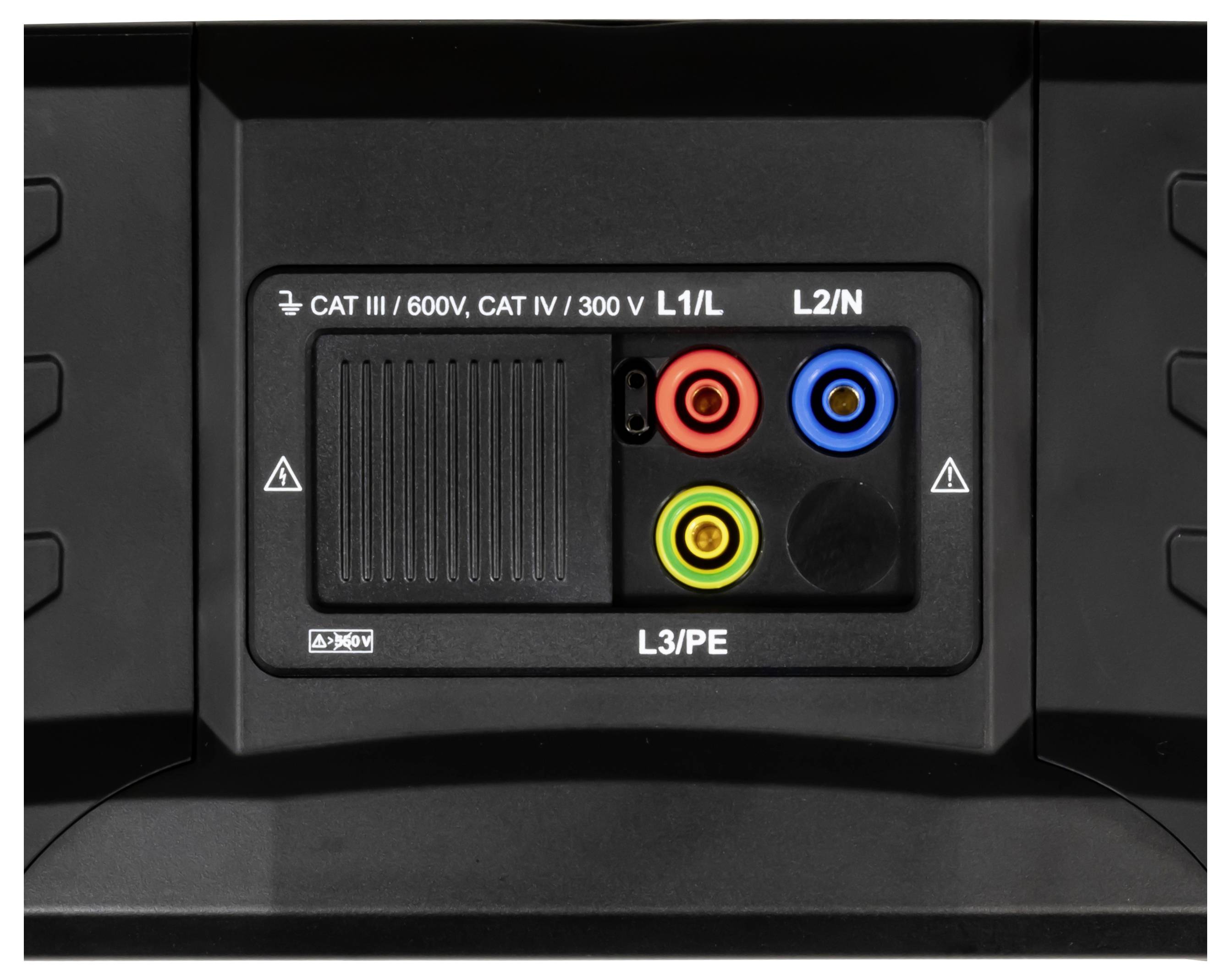

Pannello elettrico con tre prese codificate a colori etichettate L1/L, L2/N e L3/PE, marcate CAT III 600V e CAT IV 300V.
Tre sonde isolate con clip a aggancio codificate a colori, verde, rosso e blu, mostrate su sfondo bianco.

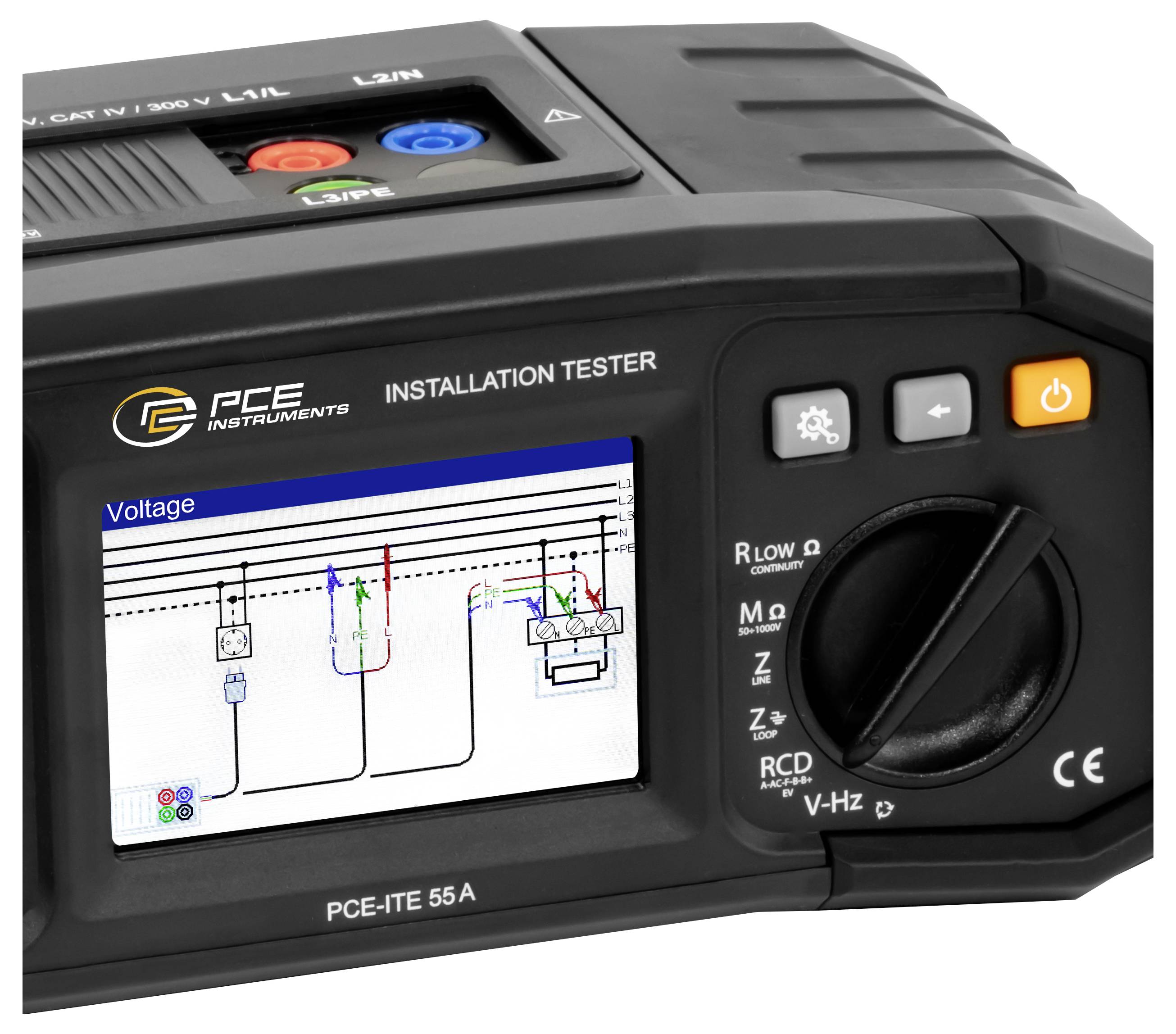

Tester di installazione PCE Instruments con schermo che mostra uno schema di collegamento della tensione e manopola selettrice rotativa sulla destra.
1/5
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Segnala un problema

Highlights & Dettagli

PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-ITE 55 A

  • Strumento di misura multifunzionale per il controllo della sicurezza elettrica in conformità con EN 61557 e DIN VDE0100
  • Tester di installazione con cinghia di trasporto
  • Controllo rapido su installazioni fisse
  • Resistenza di isolamento
  • Impedenza di loop di guasto
  • Tensioni di prova attivabili e correnti di guasto
  • Lingue del menu tedesco e inglese
  • RCD tipo A e CA
  • Impedenza di linea e loop di errore
  • Prova di continuità
  • Tensione, campo di rotazione e frequenza
  • Verifica delle stazioni di carica EV con adattatore di prova opzionale
  • Incl. Cavi di prova

Dati tecnici

  • Tensione alternata CA
  • Campo di misura 0 V... +550 V
  • Risoluzione 1 V.
  • Precisione: ±2 % v.m. + 2 cifre)
  • Resistenza di isolamento
  • Tensione di prova DC 50 V.
  • Campo di misura 0,1 M Ω... +80 M Ω
  • Risoluzione 0,001 MΩ (0,100... 1.999)
  • 0,01 MΩ (2,00... 80.00)
  • Precisione: ±5 % v.m. + 3 cifre)
  • Resistenza di isolamento
  • TENSIONE DI PROVA DC 100 V, 250 V.
  • Campo di misura 0,1 M Ω... +199,9 M Ω
  • Risoluzione 0,001 MΩ 1,999)
  • 0,01 MΩ (2,00... 99,99)
  • 0,1 MΩ (100,0... 199,9)
  • Precisione: ±5 % v.m. + 3 cifre)
  • Resistenza di isolamento
  • TENSIONE DI PROVA DC 500 V, 1000 V.
  • Campo di misura 0,1 M Ω... +199,9 M Ω
  • Risoluzione
  • 0,001 MΩ 1,999)
  • 0,01 MΩ (2,00... 99,99)
  • 0,1 MΩ (100,0... 199,9)
  • Precisione: ±2 % v.m. + 3 cifre)
  • Resistenza di isolamento
  • TENSIONE DI PROVA DC 500 V, 1000 V.
  • Campo di misura +200 M Ω... +999 M Ω
  • Risoluzione 1 MΩ
  • Precisione: ±10 % v.m.
  • Prova di continuità
  • Intervallo di misura 0,1 Ω... +20 Ω
  • Risoluzione 0,01 Ω
  • Precisione: ±3 % v.m. + 3 cifre)
  • Prova di continuità
  • Campo di misura +20 Ω... +1999 Ω
  • Risoluzione 0,1 Ω (20,0 Ω... 99,9 Ω)
  • 1 Ω (100 Ω... 1999 Ω)
  • Precisione: ±5 % v.m.
  • Impedenza
  • Intervallo di misura 0,25 Ω... +9999 Ω
  • Risoluzione 0,01 Ω (0,20... 19,99)
  • 0,1 Ω 99,9)
  • 1 Ω (100... 9999)
  • Precisione: ±5 % v.m. + 5 cifre)
  • Frequenza
  • Campo di misura +10 Hz... +499,9 Hz
  • Risoluzione 0,1 Hz
  • Precisione: 0,2 % ± 1 cifra
  • Display tipo TFT a colori
  • Dimensioni display 3,3 pollici
  • Norma(i) EN61557, DIN VDE 0100
  • Tempo di funzionamento 15 ore
  • Spegnimento automatico regolabile 0.5... 60 min.
  • Spegnimento automatico disattivabile Sì
  • Corrente di prova RCD caratteristiche A, CA
  • Corrente di intervento RCD 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
  • Tempo di scatto RCD 0... 500 ms.
  • Tensione di contatto 0... 99.9 V
  • Lingua del menu: Tedesco, inglese
  • Classe di protezione (dispositivo) IP42
  • Alimentazione batteria, alimentatore
  • Peso 1300 g
  • Peso dell'apparecchio con fornitura 1750 g
  • Peso dell'apparecchio con fornitura e imballaggio in confezione da 1930 g
  • Dimensioni (L x P x A) 250 x 135 x 107 mm
  • Condizioni di funzionamento 0... 40 °C, 95 % UR
  • Condizioni di stoccaggio -10... 70 °C, 90 % UR
Tipo prodotto

Tester per installazioni

di fabbrica senza certificato

Categoria di misura

CAT II 600 V

CAT IV 300 V

Dim.

(L x L x A) 250 x 135 x 107 mm

Peso

1300 g

IP42

Range di misurazione (VDE)

Resistenza

Frequenza

Impedenza di linea

Resistenza d'isolamento

Tensione

Impedenza dell'anello di guasto

Resistenza conduttore di protezione

Impedenza dell'anello

Corrente conduttore di protezione

Norma DIN

DIN VDE 0100

DIN EN 61557

Display

LCD

Precisione

2 %

Larghezza

135 mm

Altezza

107 mm

Lunghezza

250 mm

Procedura di test

automatica

Alimentatori VDE

Alimentazione a batteria

Alimentazione a rete

Memoria VDE

no

Tipo

PCE-ITE 55A

Norma VDE

0100

Caratteristiche tester VDE

Test RCD/FI

Test impianti fotovoltaici

Documenti & Download

Scheda tecnica

Scheda tecnica 3192922 PCE Instruments Tester per installazioni Norma VDE 0100

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3192922 PCE Instruments Tester per installazioni Norma VDE 0100

Descrizione

Il tester di installazione è uno strumento di misura multifunzionale adatto per la verifica della sicurezza elettrica in conformità con le norme EN 61557 e DIN VDE 0100. Offre molte funzioni appositamente progettate per la verifica e la valutazione di impianti elettrici. Il tester di installazione può eseguire una misurazione precisa della resistenza di isolamento tra le parti sotto tensione e la messa a terra. Con funzioni speciali per RCD è possibile testare in modo efficiente sia gli interruttori differenziali di tipo A sia quelli controllati da CA. Ciò garantisce il corretto funzionamento di questi dispositivi di protezione essenziali.

Il tester di installazione consente una misurazione rapida e precisa della resistenza del circuito, per garantire che in caso di corrente di guasto vi sia una resistenza sufficiente per garantire un arresto sicuro. Inoltre, una misurazione della resistenza del conduttore di protezione consente di verificare la continuità di conduttori e collegamenti. Una rappresentazione grafica del cablaggio aiuta l'operatore a eseguire correttamente le misurazioni.

La luminosità del display può essere regolata in 4 livelli. Un tono di allarme regolabile avvisa in caso di errori o superamento del valore limite. Con il tempo di spegnimento regolabile del tester di installazione è possibile evitare lo scaricamento accidentale delle batterie. L'apparecchio viene fornito con cavi di prova che soddisfano i requisiti specifici di CAT CAT III / 600 V e CAT IV / 300 V.

Il tester di installazione offre un'interfaccia facile da usare, elementi di visualizzazione chiari e una struttura robusta per soddisfare le esigenze in diversi ambienti. Grazie alla conformità alle norme internazionali, garantisce una valutazione sicura e affidabile delle installazioni elettriche secondo i più elevati standard industriali.
Con i nostri adattatori di prova EVSE opzionali è possibile eseguire anche controlli su casse da parete e stazioni di ricarica per veicoli elettrici.

Testo tradotto automaticamente

Contenuto della fornitura

  • 1 x tester di installazione PCE-ITE 55A
  • 1 x cavo di prova per prese schuko EU
  • 3 x cavi di prova 1 m.
  • 3 puntali di prova
  • 3 morsetti a coccodrillo
  • 1 x tracolla
  • 6 batterie AA da 1,5 V.
  • 1 x certificato di calibrazione di fabbrica
  • 1 manuale di istruzione per l'uso

Note
