PCE Instruments Tester per installazioni Norma VDE 0100
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
PROFESSIONALE. CALIBRATED. ATTREZZATURA. PCE-ITE 55B
- Strumento di misura multifunzionale per il controllo della sicurezza elettrica in conformità con EN 61557 e DIN VDE0100
- RCD TIPO A, AC, B, B+ E F
- Tester di installazione con cinghia di trasporto
- Controllo rapido su installazioni fisse
- Resistenza di isolamento
- Impedenza di loop di guasto
- Tensioni di prova attivabili e correnti di guasto
- Lingue del menu tedesco e inglese
- Impedenza di linea e loop di errore
- Prova di continuità
- Tensione, campo di rotazione e frequenza
- Verifica delle stazioni di carica EV con adattatore di prova opzionale
- Incl. Cavi di prova
Dati tecnici
- Tensione alternata CA
- Campo di misura 0 V... +550 V
- Risoluzione 1 V.
- Precisione: ±2 % v.m. + 2 cifre)
- Resistenza di isolamento
- Tensione di prova DC 50 V.
- Campo di misura 0,1 M Ω... +80 M Ω
- Risoluzione 0,001 MΩ (0,100... 1.999)
- 0,01 MΩ (2,00... 80.00)
- Precisione: ±5 % v.m. + 3 cifre)
- Resistenza di isolamento
- TENSIONE DI PROVA DC 100 V, 250 V.
- Campo di misura 0,1 M Ω... +199,9 M Ω
- Risoluzione 0,001 MΩ 1,999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Precisione: ±5 % v.m. + 3 cifre)
- Resistenza di isolamento
- TENSIONE DI PROVA DC 500 V, 1000 V.
- Campo di misura 0,1 M Ω... +199,9 M Ω
- Risoluzione
- 0,001 MΩ 1,999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Precisione: ±2 % v.m. + 3 cifre)
- Resistenza di isolamento
- TENSIONE DI PROVA DC 500 V, 1000 V.
- Campo di misura +200 M Ω... +999 M Ω
- Risoluzione 1 MΩ
- Precisione: ±10 % v.m.
- Prova di continuità
- Intervallo di misura 0,1 Ω... +20 Ω
- Risoluzione 0,01 Ω
- Precisione: ±3 % v.m. + 3 cifre)
- Prova di continuità
- Campo di misura +20 Ω... +1999 Ω
- Risoluzione 0,1 Ω (20,0 Ω... 99,9 Ω)
- 1 Ω (100 Ω... 1999 Ω)
- Precisione: ±5 % v.m.
- Impedenza
- Intervallo di misura 0,25 Ω... +9999 Ω
- Risoluzione 0,01 Ω (0,20... 19,99)
- 0,1 Ω 99,9)
- 1 Ω (100... 9999)
- Precisione: ±5 % v.m. + 5 cifre)
- Frequenza
- Campo di misura +10 Hz... +499,9 Hz
- Risoluzione 0,1 Hz
- Precisione: 0,2 % ± 1 cifra
- Display tipo TFT a colori
- Dimensioni display 3,3 pollici
- Norma(i) EN61557, DIN VDE 0100
- Tempo di funzionamento 15 ore
- Spegnimento automatico regolabile 0.5... 60 min.
- Spegnimento automatico disattivabile Sì
- Corrente di prova RCD caratteristiche A, CA
- Corrente di intervento RCD 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
- Tempo di scatto RCD 0... 500 ms.
- Tensione di contatto 0... 99.9 V
- Lingua del menu: Tedesco, inglese
- Classe di protezione (dispositivo) IP42
- Alimentazione batteria, alimentatore
- Peso 1300 g
- Peso dell'apparecchio con fornitura 1750 g
- Peso dell'apparecchio con fornitura e imballaggio in confezione da 1930 g
- Dimensioni (L x P x A) 250 x 135 x 107 mm
- Condizioni di funzionamento 0... 40 °C, 95 % UR
- Condizioni di stoccaggio -10... 70 °C, 90 % UR
- Tipo prodotto
Tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT II 600 V
CAT IV 300 V
- Dim.
(L x L x A) 250 x 135 x 107 mm
- Peso
1300 g
IP42
- Range di misurazione (VDE)
Test RCD (AC, A, F, B, B+)
Resistenza
Frequenza
Impedenza di linea
Resistenza d'isolamento
Tensione
Impedenza dell'anello di guasto
Resistenza conduttore di protezione
Impedenza dell'anello
Corrente conduttore di protezione
Mostra di più
- Norma DIN
DIN VDE 0100
DIN EN 61557
- Display
LCD
- Precisione
2 %
- Larghezza
135 mm
- Altezza
107 mm
- Lunghezza
250 mm
- Procedura di test
automatica
- Alimentatori VDE
Alimentazione a batteria
Alimentazione a rete
- Memoria VDE
no
- Tipo
PCE-ITE 55B
- Norma VDE
0100
- Caratteristiche tester VDE
Test RCD/FI
Test impianti fotovoltaici
Documenti & Download
Scheda tecnica
Scheda tecnica 3192923 PCE Instruments Tester per installazioni Norma VDE 0100
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3192923 PCE Instruments Tester per installazioni Norma VDE 0100
Descrizione
Il tester di installazione è uno strumento di misura multifunzionale adatto per la verifica della sicurezza elettrica in conformità con le norme EN 61557 e DIN VDE 0100. Offre molte funzioni appositamente progettate per la verifica e la valutazione di impianti elettrici. Il tester di installazione può eseguire una misurazione precisa della resistenza di isolamento tra le parti sotto tensione e la messa a terra. Con il test RCD è possibile testare in modo efficiente sia gli interruttori differenziali di tipo A che AC, B, B+ e F controllati. Ciò garantisce il corretto funzionamento di questi dispositivi di protezione essenziali.

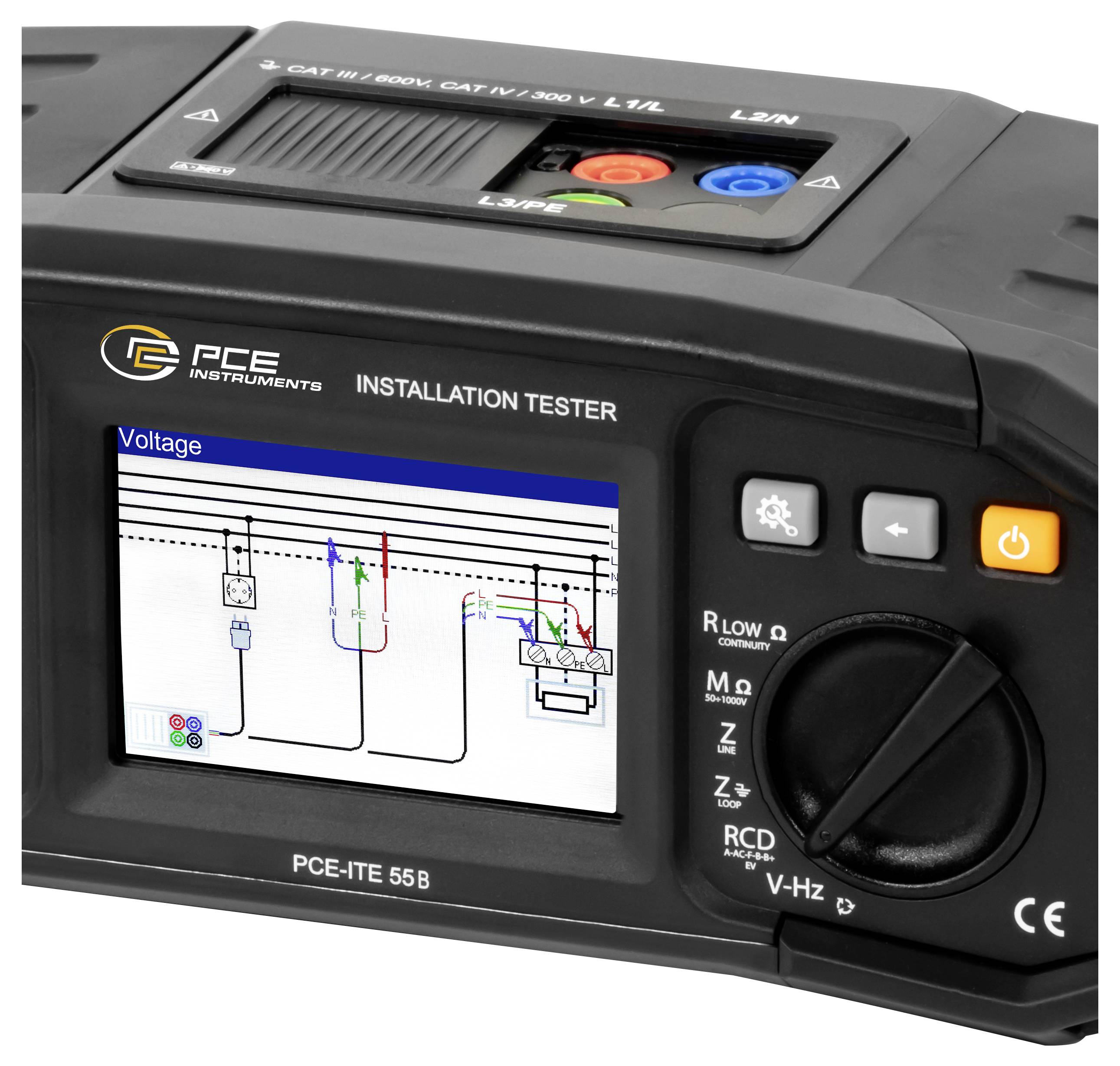

Il tester di installazione consente una misurazione rapida e precisa della resistenza del circuito, per garantire che in caso di corrente di guasto vi sia una resistenza sufficiente per garantire un arresto sicuro. Inoltre, una misurazione della resistenza del conduttore di protezione consente di verificare la continuità di conduttori e collegamenti. Una rappresentazione grafica del cablaggio aiuta l'operatore a eseguire correttamente le misurazioni.

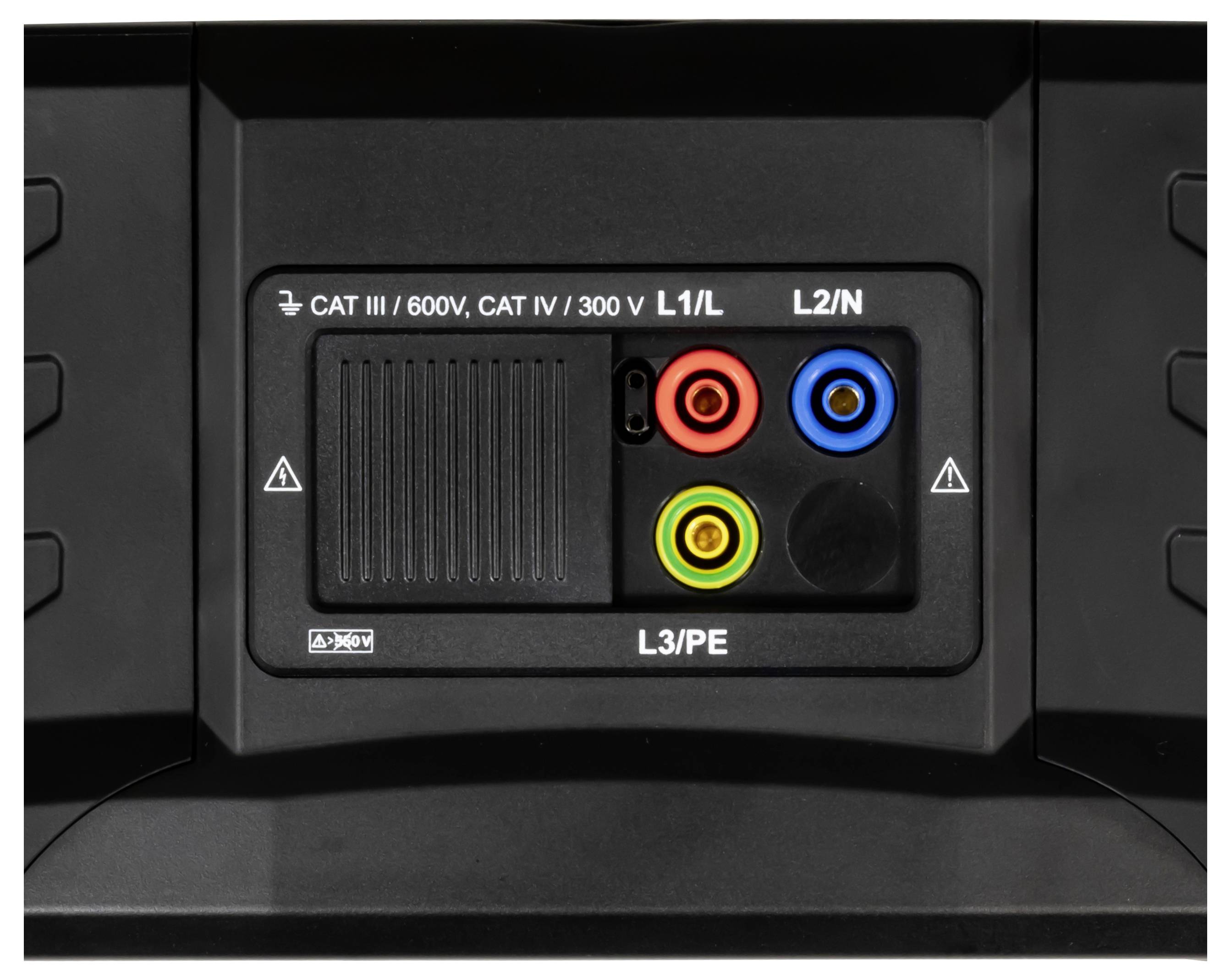

La luminosità del display può essere regolata in 4 livelli. Un tono di allarme regolabile avvisa in caso di errori o superamento del valore limite. Con il tempo di spegnimento regolabile del tester di installazione è possibile evitare lo scaricamento accidentale delle batterie. L'apparecchio viene fornito con cavi di prova che soddisfano i requisiti specifici di CAT CAT III / 600 V e CAT IV / 300 V.
Il tester di installazione offre un'interfaccia facile da usare, elementi di visualizzazione chiari e una struttura robusta per soddisfare le esigenze in diversi ambienti. Grazie alla conformità alle norme internazionali, garantisce una valutazione sicura e affidabile delle installazioni elettriche secondo i più elevati standard industriali.
Con i nostri adattatori di prova EVSE opzionali è possibile eseguire anche controlli su casse da parete e stazioni di ricarica per veicoli elettrici.
Testo tradotto automaticamente
Il tester di installazione consente una misurazione rapida e precisa della resistenza del circuito, per garantire che in caso di corrente di guasto vi sia una resistenza sufficiente per garantire un arresto sicuro. Inoltre, una misurazione della resistenza del conduttore di protezione consente di verificare la continuità di conduttori e collegamenti. Una rappresentazione grafica del cablaggio aiuta l'operatore a eseguire correttamente le misurazioni.
La luminosità del display può essere regolata in 4 livelli. Un tono di allarme regolabile avvisa in caso di errori o superamento del valore limite. Con il tempo di spegnimento regolabile del tester di installazione è possibile evitare lo scaricamento accidentale delle batterie. L'apparecchio viene fornito con cavi di prova che soddisfano i requisiti specifici di CAT CAT III / 600 V e CAT IV / 300 V.
Il tester di installazione offre un'interfaccia facile da usare, elementi di visualizzazione chiari e una struttura robusta per soddisfare le esigenze in diversi ambienti. Grazie alla conformità alle norme internazionali, garantisce una valutazione sicura e affidabile delle installazioni elettriche secondo i più elevati standard industriali.
Con i nostri adattatori di prova EVSE opzionali è possibile eseguire anche controlli su casse da parete e stazioni di ricarica per veicoli elettrici.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 x tester di installazione PCE-ITE 55B
- 1 x cavo di prova per prese schuko EU
- 3 x cavi di prova 1 m.

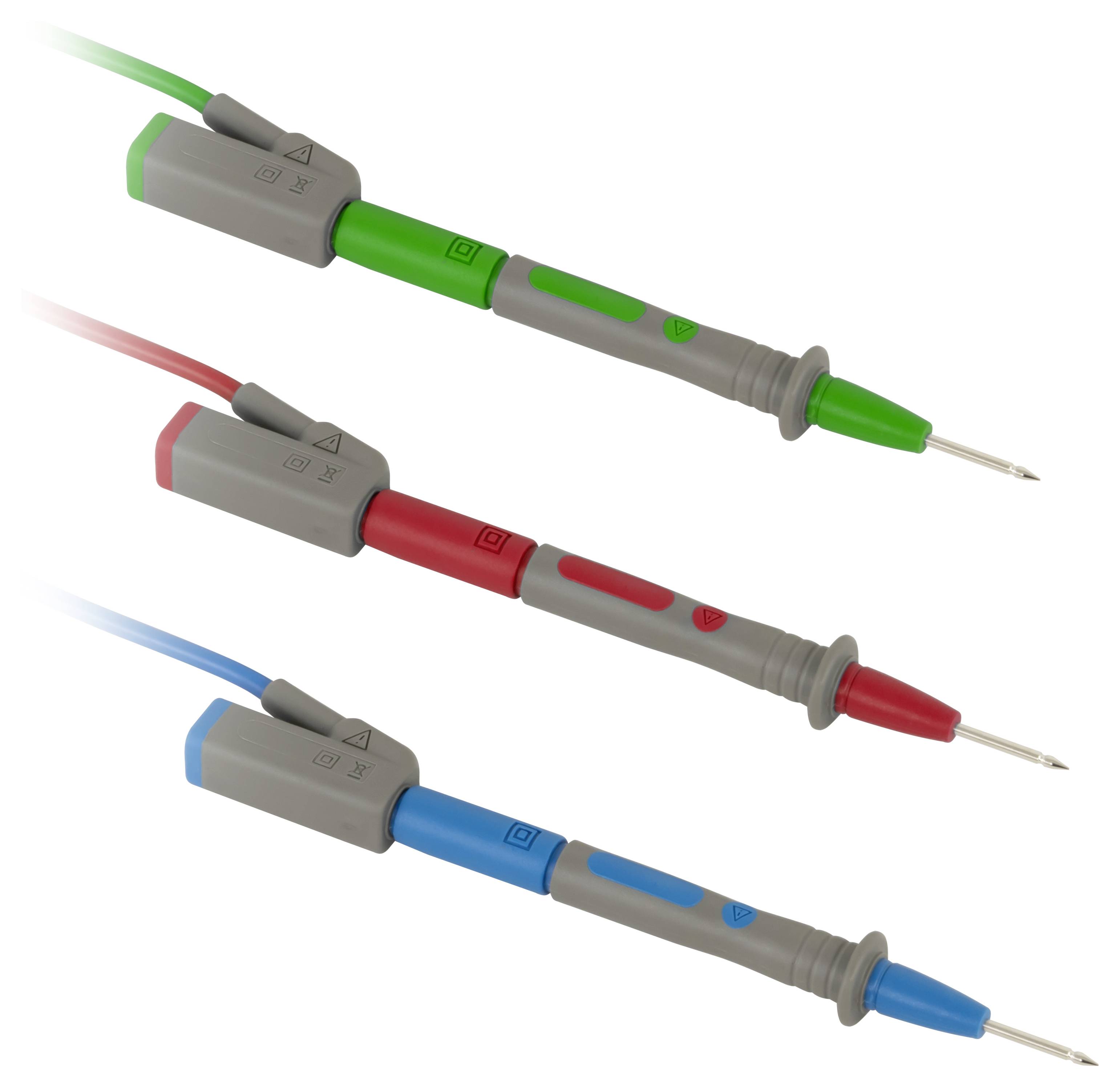

- 3 puntali di prova

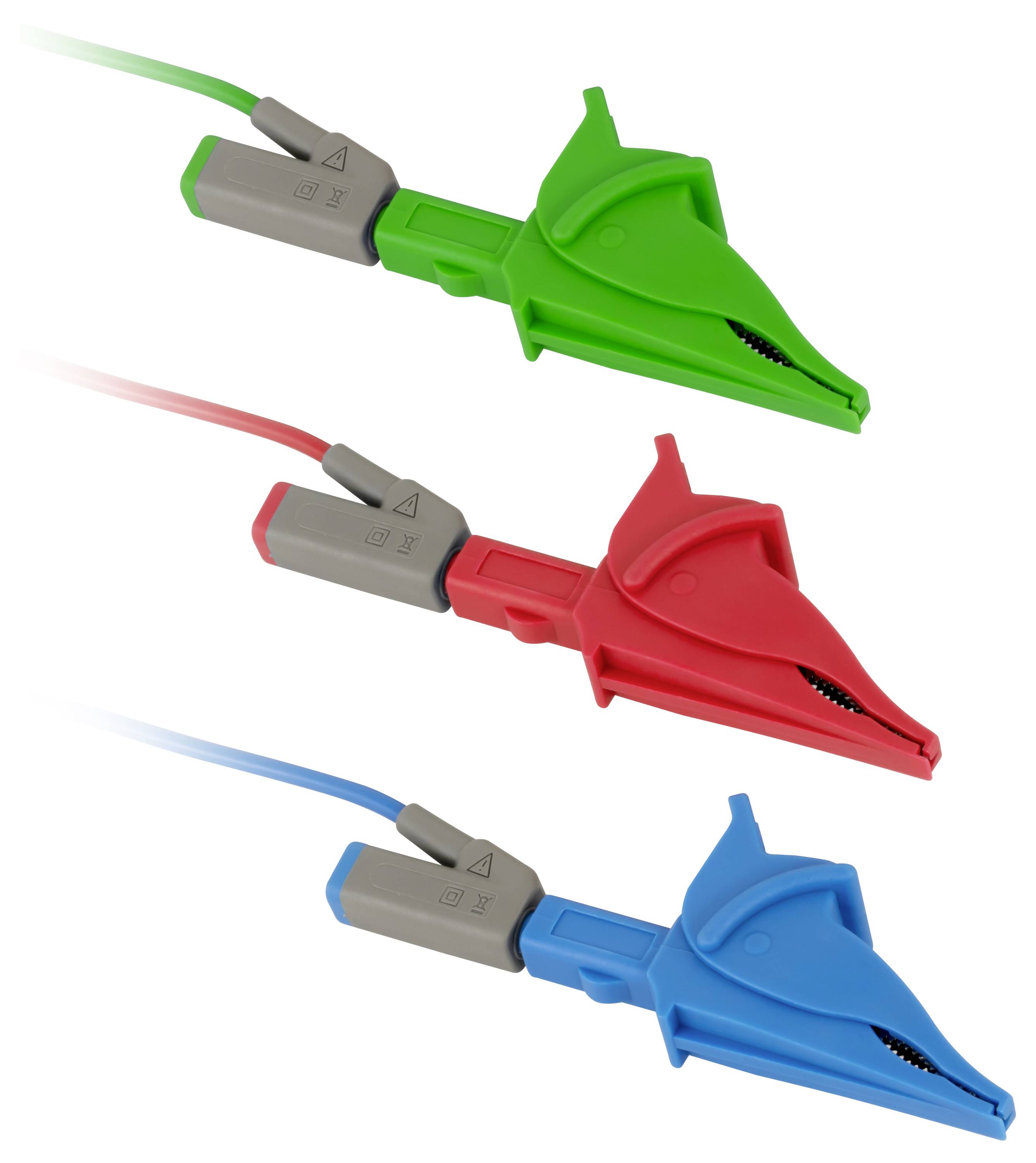

- 3 morsetti a coccodrillo
- 1 x tracolla
- 6 batterie AA da 1,5 V.
- 1 x certificato di calibrazione di fabbrica
- 1 manuale di istruzione per l'uso
