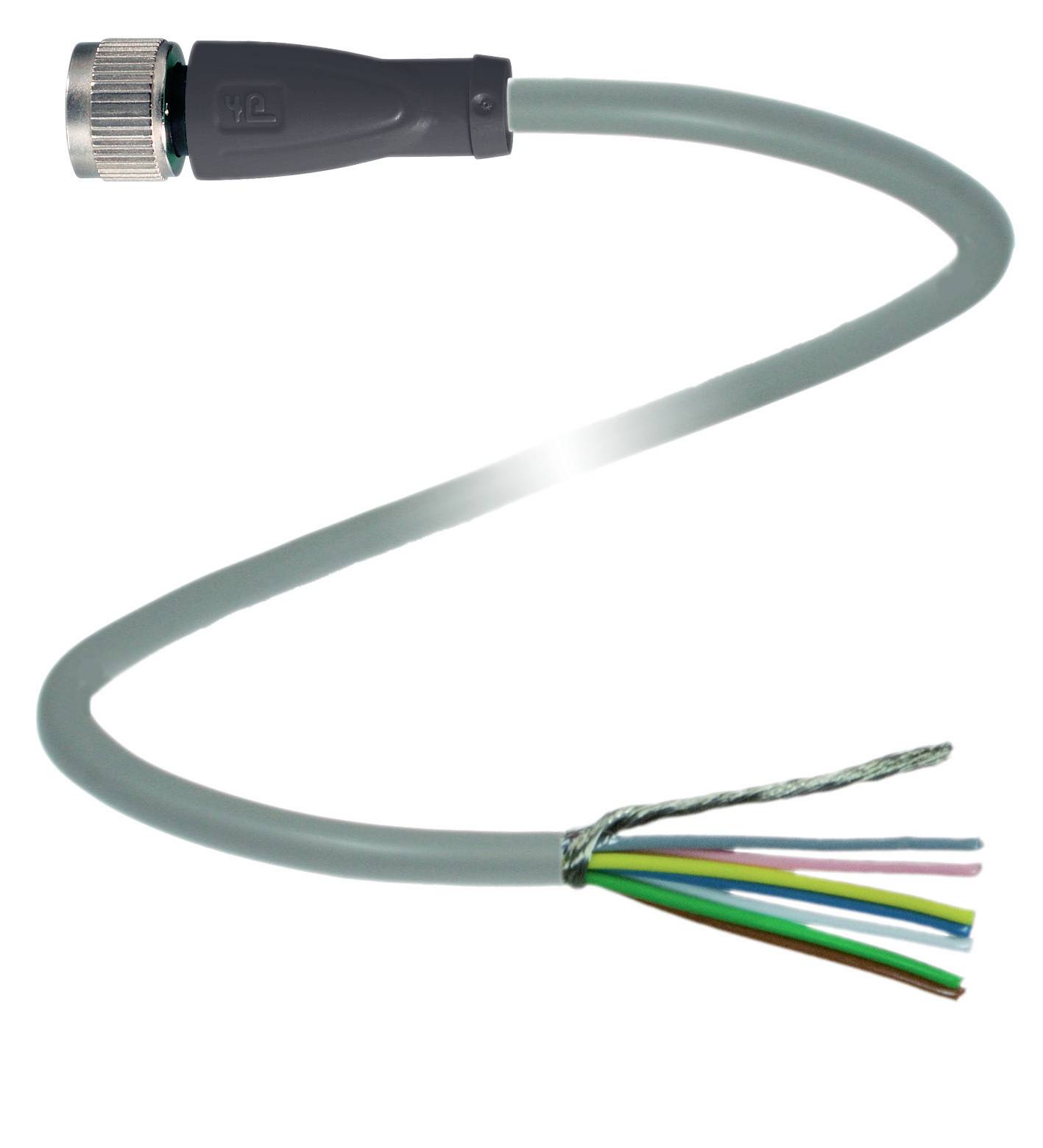

Pepperl+Fuchs 269405 Connettore confezionato per sensore o attuatore M12 x 1 3 m Numero di poli: 8 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Connettore confezionato per sensore o attuatore
Lato collegamento A
presa dritta M12
Lato collegamento B
cavo con estremità libere
Numero di poli
8
Lunghezza cavo
3 m
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
45,89 €
3
3% = 1,49 €
44,40 €
5
5% = 2,09 €
43,80 €
10
5% = 2,48 €
43,41 €
25
6% = 2,93 €
42,96 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (45,89 € / Pezzo)
45,89 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo
V17-G-3M-PUR
- Tipo prodotto
Connettore confezionato per sensore o attuatore
- Lato collegamento A
presa dritta M12
- Lato collegamento B
cavo con estremità libere
- Numero di poli
8
- Lunghezza cavo
3 m
- Materiale del rivestimento
PUR
- Tensione nom.
30 V/DC
- Corrente nominale
2 A
- Corrente nominale
2 A
- Sezione di collegamento (max.)
0.34 mm²
- Ø esterno
6 mm
- Sezione del conduttore (cavo sensore/attuatore)
0.34 mm²
- Collegamento
Presa
- Tipo di filettatura collegamento
M12 x 1
- Tipo di filettatura collegamento e montaggio cavo
M12 x 1
- Colore cavo
Grigio
- Codifica
A
- Superficie di contatto
Au (oro)
IP67
IP68
IP69
- Caratteristiche
Guaina PUR
- Min. temperatura
-40 °C
- Temperatura max.
90 °C
- Tipo di chiusura
A vite
- Codice articolo produttore
269405
- Contenuto
1 pz.
- Ø cavo
6 mm
- Carica senza fili
No
- Ø cavo
0,34 mm²
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2631361 Pepperl+Fuchs 269405 Connettore confezionato per sensore o attuatore M12 x 1 3 m Numero di poli: 8 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2631361 Pepperl+Fuchs 269405 Connettore confezionato per sensore o attuatore M12 x 1 3 m Numero di poli: 8 1 pz.
Descrizione
Presa per cavo, M12, 8 poli, schermata, cavo PUR, Lunghezza: 3 m.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliConnettore 1 Collegamento: Presa Forma: M12 Modello dritto Bloccaggio: Collegamento a vite Numero poli: 8 Codifica: Codifica A. Adattamento individuale: Schermatura su pin 8Connettore 2 Collegamento: Estremità libera del cavoDati elettriciTensione d'esercizio: max. 30 V CCCorrente d'esercizio: max. 2 AConformitàTipo di protezione: EN 60529Collegamento a spina: Connettore M12 x 1: IEC 61076-2-101LIBERTÀ ALOGENA: DIN VDE 0472-815 | DIN EN 50267-2-1Condizioni ambientaliTemperatura ambiente Connettore: Da -40 a 90 °C (-40 °C) 194 °F) Cavo, posa fissa: -40... 80 °C (-40 °C) 176 °F) Cavo, mobile: -20... 80 °C (-4... 176 °F)Grado di inquinamento: 3Dati meccaniciConnettori Coppia di serraggio: 0,6 Nm Fusibile a prova di lotto: Presente Montaggio utensili: Bordi longitudinali Cicli di accoppiamento: Min. 100GRADO DI PROTEZIONE: IP67 / IP68 / IP69Cavo: Conforme a IEC/EN 60228 (DIN VDE 0295) classe 5 Diametro guaina: 6 mm Raggio di curvatura: > 10 x diametro del conduttore, | 5 > x diametro del conduttore, posa fissa Sedile di tenuta: max. 100 N / 300 mm Colore guaina: Grigio (simile a RAL 7001) Numero di fili: 8 Sezione cavo: 0,34 mm2 Colore conduttore: Conduttore 1: Bianco | conduttore 2: marrone | conduttore 3: Verde | conduttore 4: Giallo | conduttore 5: Grigio | conduttore 6: rosa | conduttore 7: blu | conduttore 8: Schermo Struttura del cavo: 14 x 0,15 mm Ø Schermatura: Treccia in rame, stagnata, 85% di copertura Lunghezza: 3 m Segnale breve del cavo: Li 9Y V1 C V1 11Y 8 x 0,25MaterialiLibertà alogena: SìConnettori Collegamento a vite: Zinco pressofuso, nichelato Corpo dell'impugnatura: TPU, nero Superficie di contatto: Au Infiammabilità V-2Cavi Rivestimento: PUR a base di polietere Isolamento cavi: PP Resistenza chimica: Buona
