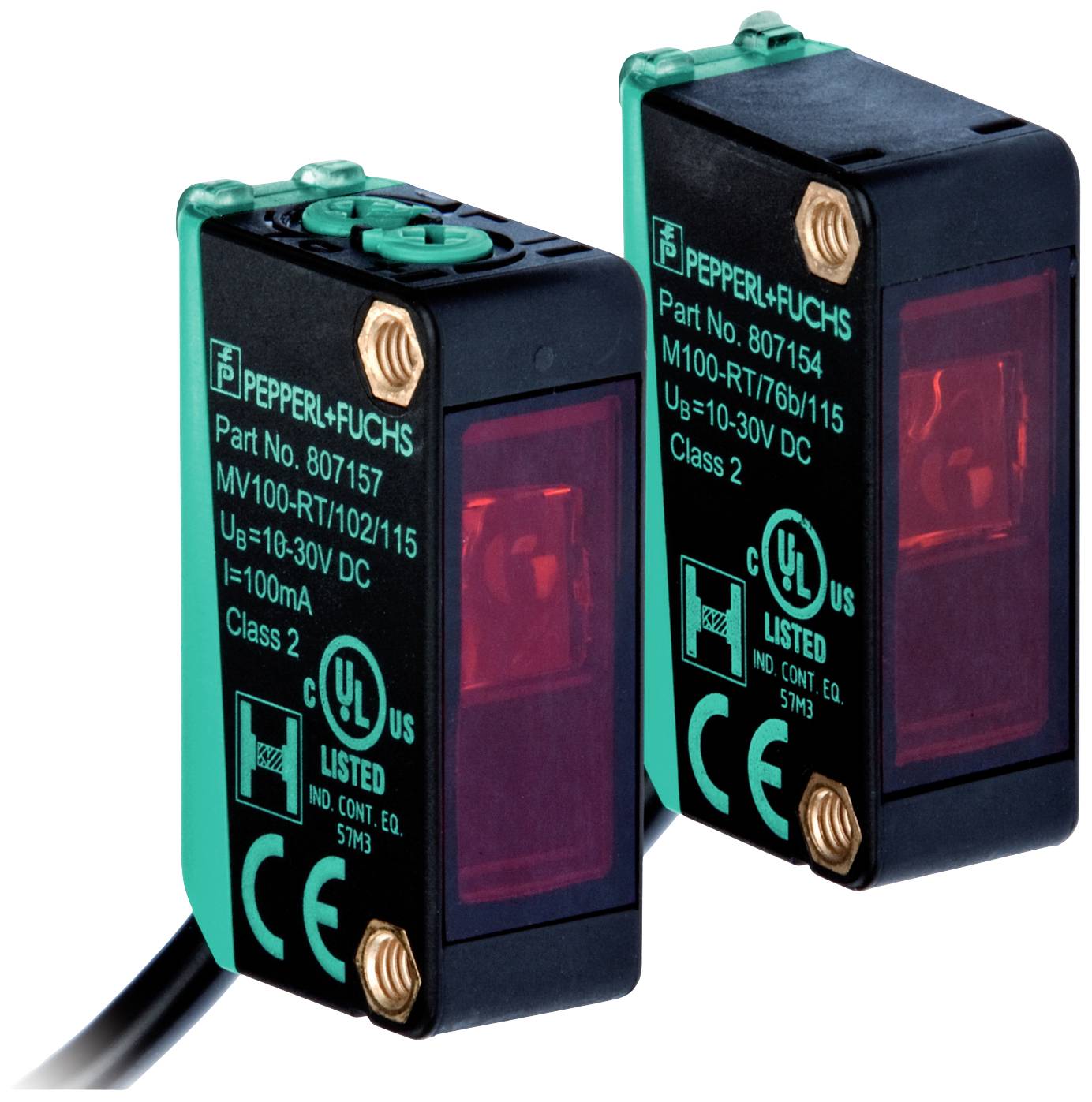

Pepperl+Fuchs Fotocellula a barriera M100/MV100-6757/103/115 275537 Selettore (impulso luce/impulso buio) 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a barriera
Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
Voltaggio Max.
30 V/DC
Connessione
cavo
Tipo
M100/MV100-6757/103/115
Scheda tecnica (PDF)
Numero
Totale (122,94 € / Pezzo)
122,94 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo prodotto
Fotocellula a barriera
- Tipo
M100/MV100-6757/103/115
- Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
0.5 ms
- Uscite
PNP
- Frequenza di switching
1000 Hz
- Connessione
cavo
- Lunghezza cavo
2 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
2 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-30 °C
- Temperatura max.
60 °C
- Larghezza
11 mm
- Altezza
31 mm
- Profondità
20 mm
- Dim.
(L x A x P) 11 x 31 x 20 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2628781 Pepperl+Fuchs Fotocellula a barriera M100/MV100-6757/103/115 275537 Selettore (impulso luce/impulso buio) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628781 Pepperl+Fuchs Fotocellula a barriera M100/MV100-6757/103/115 275537 Selettore (impulso luce/impulso buio) 1 pz.
Descrizione
Portata operativa: 0... 1,5 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita PNP, A prova di cortocircuito, a prova di inversione di polarità, collettore aperto, tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosa, collegamento: Cavo fisso 2 m, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -30... 60 °C (-22 °C) 140 °F)
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Componenti singoliTrasmettitore: M100-6757/76a/115Ricevitore: MV100-6757/103/115Dati generaliPortata operativa: 0... 1,5 m;Portata limite: 2 m.Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataDiametro spot luminoso: Circa 0,14 m a una distanza di 2 m.Angolo di apertura: Circa 2 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 860 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Alimentazione di rete accesa (Power on)Indicatore di funzione: Ricevitore: LED giallo, si accende con un raggio di luce libero, lampeggia quando la riserva di funzione è inferiore; spento in caso di interruzione del fascioComandi: Regolazione della sensibilitàComandi: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: Trasmettitore: ≤ 15 mA | ricevitore: ≤ 8 mAIngressoIngresso di prova: Spegnimento del trasmettitore conuscita +U B. Tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita PNP, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: cavo fisso da 2 mMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAMassa: Circa 100 g (trasmettitore e ricevitore)Coppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 2 m
