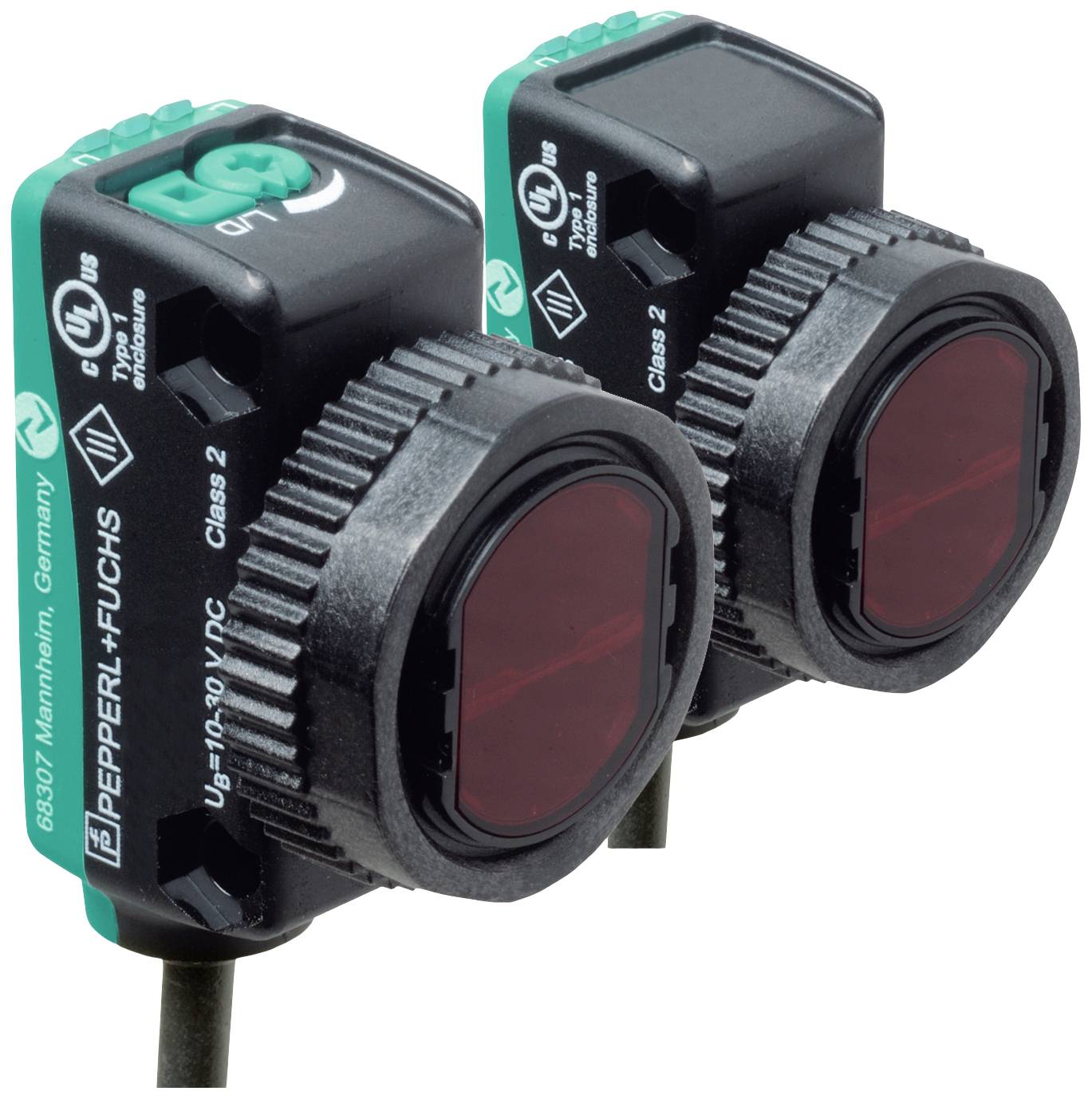

Pepperl+Fuchs Fotocellula a barriera OBE10M-R103-SEP-IO-0,3M-V3 284460 Trasmettitore Commutazione con il buio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a barriera
Funzioni (fotocellula)
Commutazione con il buio
Voltaggio Max.
30 V/DC
Connessione
M8
Tipo
OBE10M-R103-SEP-IO-0,3M-V3
Scheda tecnica (PDF)
Numero
Totale (114,75 € / Pezzo)
114,75 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo prodotto
Fotocellula a barriera
- Tipo
OBE10M-R103-SEP-IO-0,3M-V3
- Caratteristiche
Trasmettitore
- Funzioni (fotocellula)
Commutazione con il buio
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tipo contatto
Antivalente
- Uscite
NPN, contatto normalmente aperto
PNP normalmente chiuso
- Connessione
M8
- Lunghezza cavo
300 mm
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
12.5 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-40 °C
- Temperatura max.
60 °C
- Larghezza
15 mm
- Altezza
36.5 mm
- Profondità
26.7 mm
- Dim.
(L x A x P) 15 x 36.5 x 26.7 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2628985 Pepperl+Fuchs Fotocellula a barriera OBE10M-R103-SEP-IO-0,3M-V3 284460 Trasmettitore Commutazione con il buio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628985 Pepperl+Fuchs Fotocellula a barriera OBE10M-R103-SEP-IO-0,3M-V3 284460 Trasmettitore Commutazione con il buio 1 pz.
Descrizione
Portata operativa: 0... 10 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link, collegamento: Cavo fisso 300 mm con spina M8 x 1, 3 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Componenti singoliTRASMETTITORE: OBE10M-R103-S-IO-0,3M-V3RICEVITORE: OBE10M-R103-EP-IO-0,3M-V3Dati generaliPortata operativa: 0... 10 mPortata limite: 12,5 m.Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDiametro spot luminoso: Circa 65 mm a una distanza di 1 mAngolo di apertura: 3,7 °Caratteristiche sicurezza funzionaleMTTFd: 462 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Ricevitore: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Trasmettitore: | Uscita dati di processo: 2 bit | ricevitore: | ingresso dati di processo: 2 bit | uscita dati di processo: 2 bitTipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-LinkUscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneCategoria di utilizzo: DC-12 e DC-13Conformità agli standard e alle direttiveConformità alle direttive DIRETTIVA EMC 2004/108/CE: EN 60947-5-2:2007+A1:2012Conformità agli standard NORMA DI PRODOTTO: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 36,5 mmProfondità alloggiamento: 26,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMA
