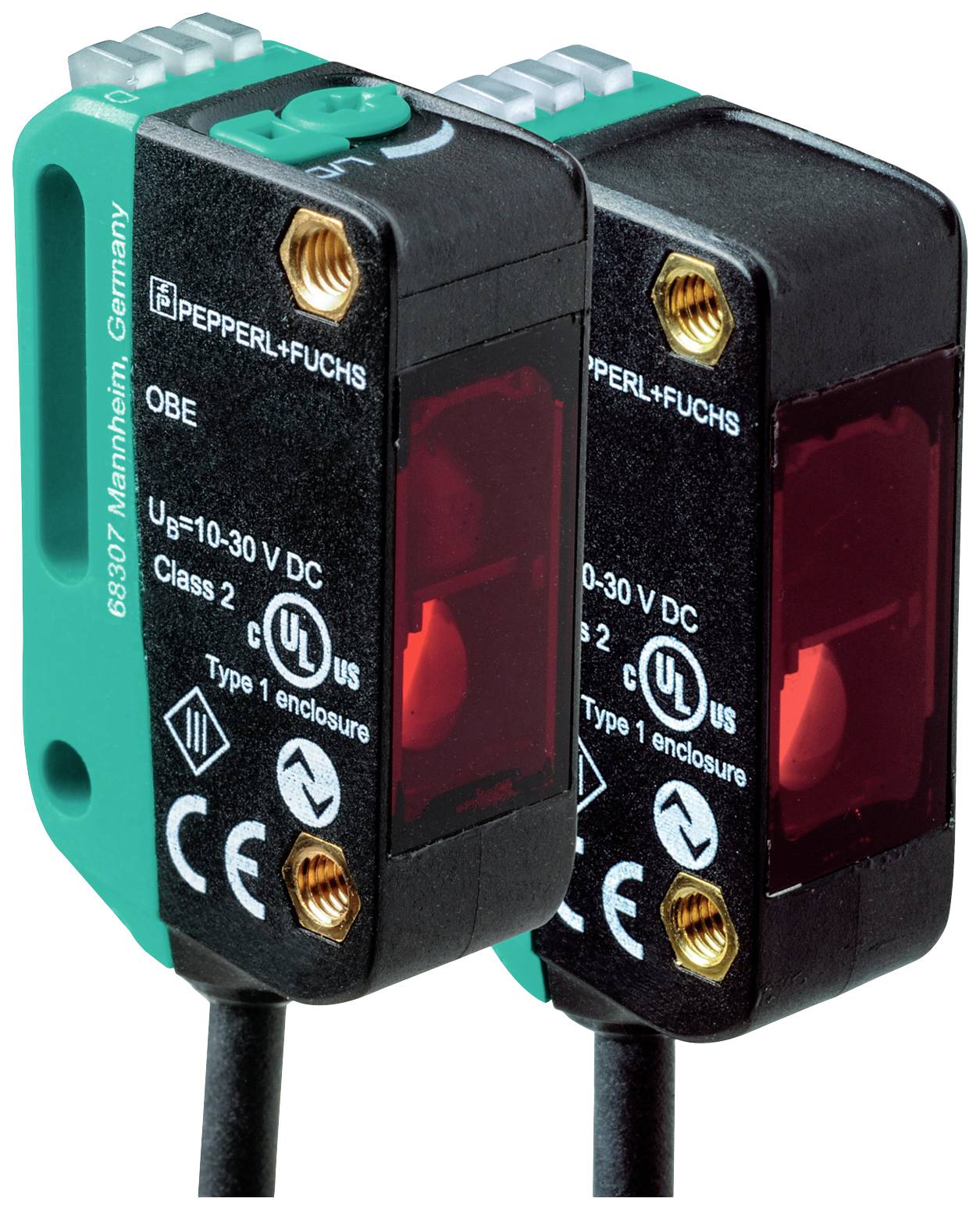

Pepperl+Fuchs Fotocellula a barriera OBE12M-R100-SEP-IO-0,3M-V3 281002 Selettore (impulso luce/impulso buio) 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a barriera
Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
Voltaggio Max.
30 V/DC
Connessione
M8
Tipo
OBE12M-R100-SEP-IO-0,3M-V3
Scheda tecnica (PDF)
Numero
Totale (114,75 € / Pezzo)
114,75 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo prodotto
Fotocellula a barriera
- Tipo
OBE12M-R100-SEP-IO-0,3M-V3
- Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
0.5 ms
- Tipo contatto
1 x PNP
- Uscite
NPN, contatto normalmente aperto
PNP normalmente chiuso
- Frequenza di switching
1000 Hz
- Connessione
M8
- Lunghezza cavo
0.3 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
15 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-40 °C
- Temperatura max.
60 °C
- Larghezza
11 mm
- Altezza
37.1 mm
- Profondità
21.5 mm
- Dim.
(L x A x P) 11 x 37.1 x 21.5 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2629273 Pepperl+Fuchs Fotocellula a barriera OBE12M-R100-SEP-IO-0,3M-V3 281002 Selettore (impulso luce/impulso buio) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2629273 Pepperl+Fuchs Fotocellula a barriera OBE12M-R100-SEP-IO-0,3M-V3 281002 Selettore (impulso luce/impulso buio) 1 pz.
Descrizione
Portata operativa: 0... 12 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link, collegamento: Cavo fisso 300 mm con spina M8 x 1, 3 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Componenti singoliTRASMETTITORE: OBE12M-R100-S-IO-0,3M-V3RICEVITORE: OBE12M-R100-EP-IO-0,3M-V3Dati generaliPortata operativa: 0... 12 mPortata limite: 15 m.Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDiametro spot luminoso: Circa 65 mm a una distanza di 1 mAngolo di apertura: 3,7 °Limite di luce esterna: EN 60947-5-2 : 30000 luxCaratteristiche sicurezza funzionaleMTTFd: 462 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Ricevitore: Commutatore chiaro/scuroComandi: Ricevitore: Regolazione della sensibilitàIndicatore di parametrizzazione: Comunicazione IO-Link: LED verde brevemente spento (1 Hz)Dati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: Trasmettitore: ≤ 14 mA | ricevitore: ≤ 13 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1ID dispositivo: Trasmettitore: 0x110401 (1115137) | ricevitore: 0x110301 (1114881)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Trasmettitore: | uscita dati di processo: 2 bit | ricevitore: | ingresso dati di processo: 2 bit | uscita dati di processo: 2 bitSupporto "SIO Mode": SìTipo di porta master compatibile: AIngressoIngresso di prova: Spegnimento del trasmettitore conuscita +U B. Tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-LinkUscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 37,1 mmProfondità alloggiamento: 21,5 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAMassa: Trasmettitore: Circa 10 g ricevitore: Circa 10 gLunghezza del cavo: 0,3 m
