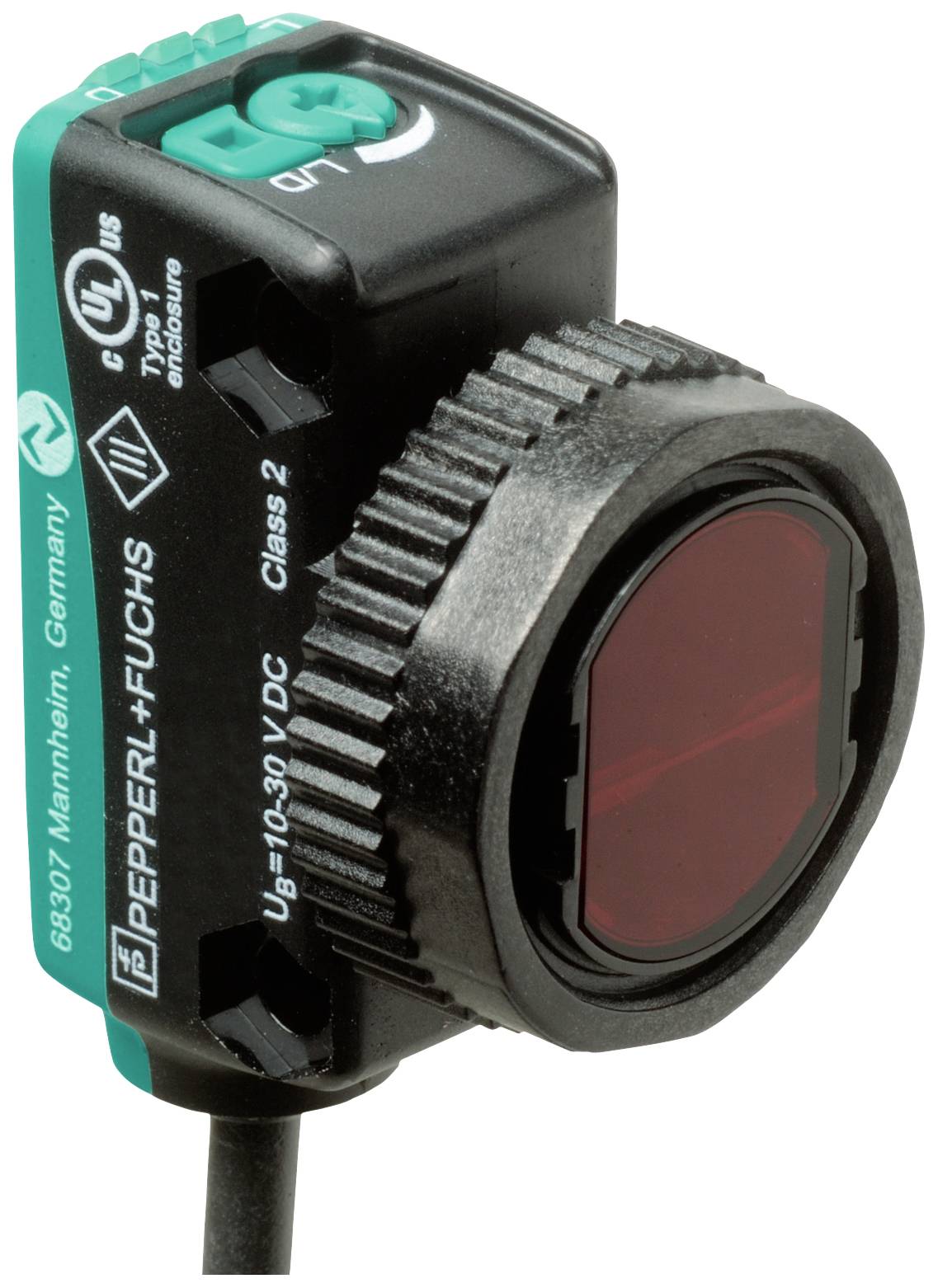

Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Soppressione luce di sfond
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a riflessione a tasteggio
Funzioni (fotocellula)
Soppressione luce di sfondo
Voltaggio Max.
30 V/DC
Connessione
M12, 4 poli
Tipo
OBT300-R103-2EP1-IO-0,3M-V1
Scheda tecnica (PDF)
Numero
Totale (127,04 € / Pezzo)
127,04 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Fotocellula a riflessione a tasteggio
- Tipo
OBT300-R103-2EP1-IO-0,3M-V1
- Funzioni (fotocellula)
Soppressione luce di sfondo
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
1 ms
- Tipo contatto
1 x PNP
- Uscite
NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto
- Frequenza di switching
500 Hz
- Connessione
M12, 4 poli
- Lunghezza cavo
0.3 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
300 mm
- Caratteristiche
con soppressione di sfondo
- Min. temperatura
-40 °C
- Temperatura max.
60 °C
- Larghezza
15 mm
- Altezza
36.5 mm
- Profondità
26.7 mm
- Dim.
(L x A x P) 15 x 36.5 x 26.7 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2629058 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Soppressione luce di sfond
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2629058 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Soppressione luce di sfond
Descrizione
Gamma di tasti: 5... 300 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 2 uscite di contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NC/interruttore scuro, PNP NA/commutazione chiara, IO-Link /Q - Pin2: NPN NA/commutazione chiara, PNP NC/commutazione scura, collegamento: Cavo fisso 300 mm con spina M12 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliGamma di tasti: 5... 300 mmCampo di pressione min.: 5... 25 mmCampo di misura max.: 5... 300 mmIntervallo di regolazione: 25... 300 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza nero/bianco (6%/90%): < 15% a 300 mmDiametro spot luminoso: Circa 18 mm a una distanza di 300 mm.Angolo apertura: ca. 3 °Limite di luce esterna: EN 60947-5-2 : 40000 LuxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico su - oggetto rilevato | statico spento - oggetto non rilevatoComandi: Commutatore chiaro/scuroComandi: Regolazione della larghezza del pulsanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Profilo dispositivo: Sensore smartVelocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 1 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo 0x110612 (1115665)Tipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - Pin4: NC/commutazione scura, PNP NA/commutazione chiara, IO-Link | /Q - Pin2: NPN NA/commutazione chiara, PNP NC/commutazione scuraUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 36,5 mmProfondità alloggiamento: 26,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M12 x 1, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 23 gLunghezza del cavo: 0,3 m
