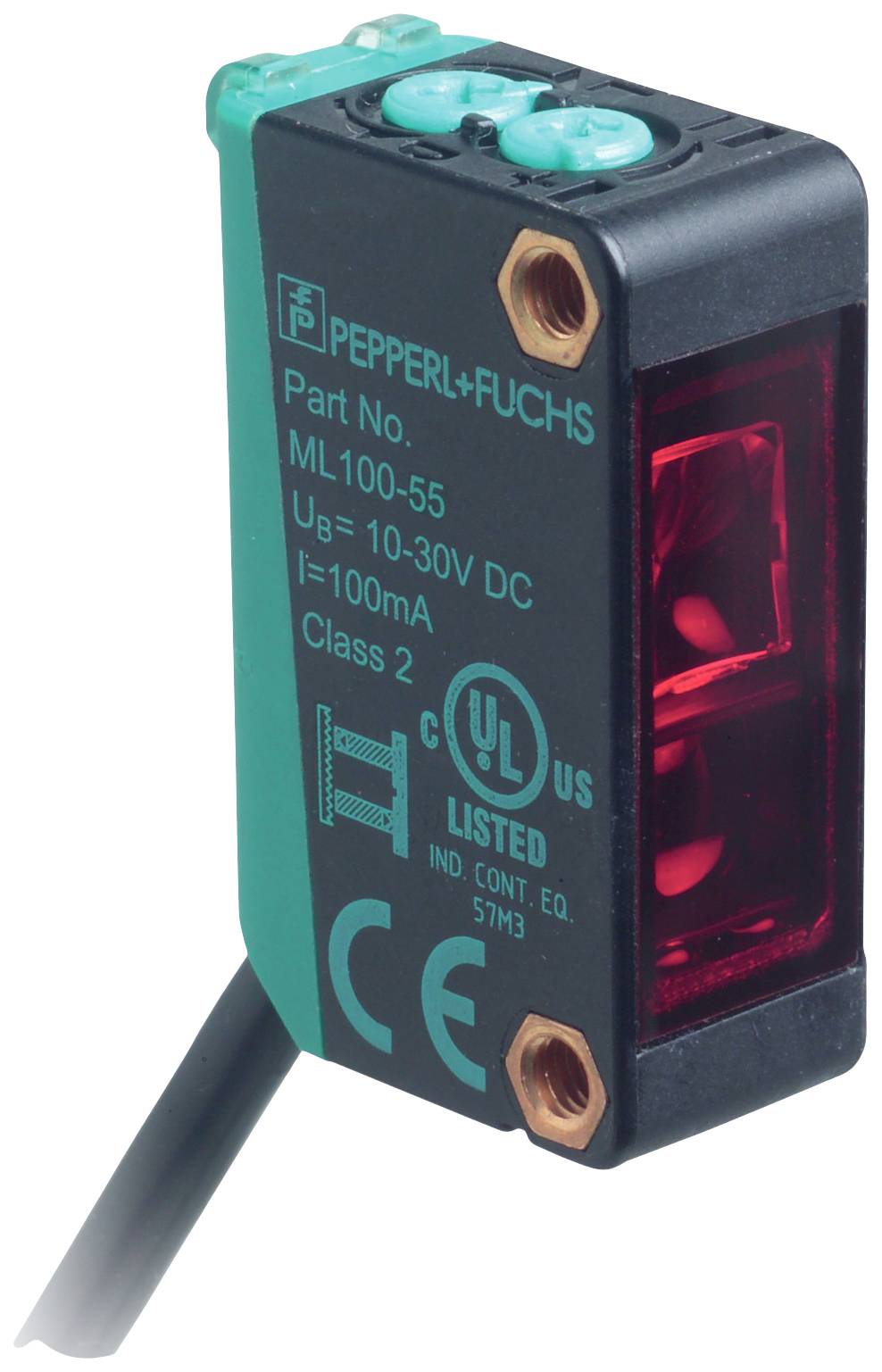

Pepperl+Fuchs Fotocellula a riflessione ML100-55-G/103/115 297836 Commutazione con la luce 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a riflessione
Funzioni (fotocellula)
Commutazione con la luce
Voltaggio Max.
30 V/DC
Connessione
cavo
Tipo
ML100-55-G/103/115
Scheda tecnica (PDF)
Numero
Totale (98,35 € / Pezzo)
98,35 €
IVA escl.
Dati tecnici
- Tipo prodotto
Fotocellula a riflessione
- Tipo
ML100-55-G/103/115
- Funzioni (fotocellula)
Commutazione con la luce
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
0.5 ms
- Tipo contatto
1 x PNP
- Uscite
PNP
- Frequenza di switching
1000 Hz
- Connessione
cavo
- Lunghezza cavo
2 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
- Presa
Assiale
2.5 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-30 °C
- Temperatura max.
60 °C
- Larghezza
11 mm
- Altezza
31 mm
- Profondità
20 mm
- Dim.
(L x A x P) 11 x 31 x 20 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2628876 Pepperl+Fuchs Fotocellula a riflessione ML100-55-G/103/115 297836 Commutazione con la luce 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628876 Pepperl+Fuchs Fotocellula a riflessione ML100-55-G/103/115 297836 Commutazione con la luce 1 pz.
Descrizione
Portata operativa: 0... 2,5 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita PNP, A prova di cortocircuito, a prova di inversione di polarità, collettore aperto, tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosa, collegamento: Cavo fisso 2 m, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -30... 60 °C (-22 °C) 140 °F)
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliPortata operativa: 0... 2,5 mDistanza riflettore: 0,05... 2,5 mPortata limite: 2,5 m.Oggetto di riferimento: Riflettore H50Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataFiltro di polarizzazione: SìDiametro spot luminoso: Circa 180 mm a una distanza di 2,5 mAngolo apertura: ca. 4 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2:2007+A1:2012Caratteristiche sicurezza funzionaleMTTFd: 860 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Accensione (Power on) Teach-in: LED giallo/verde; lampeggio in fase continua; errore di apprendimento 2,5 Hz: LED giallo/verde; lampeggio in fase opposta; 8,0 HzIndicatore di funzione: LED giallo: Si accende quando il fascio di trasmissione viene ricevuto spento in caso di interruzione del fascioComandi: Interruttore rotante Teach-inComandi: Commutatore chiaro/scuro preimpostato troppo luminosoLivelli di riconoscimento del contrasto: 18% - flaconi in vetro trasparente | 40% - vetro colorato o materiali non trasparenti | regolabile tramite interruttore Teach-in | Dati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto di 20 mAUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita PNP, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: cavo fisso da 2 mMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 50 gCoppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 2 m
