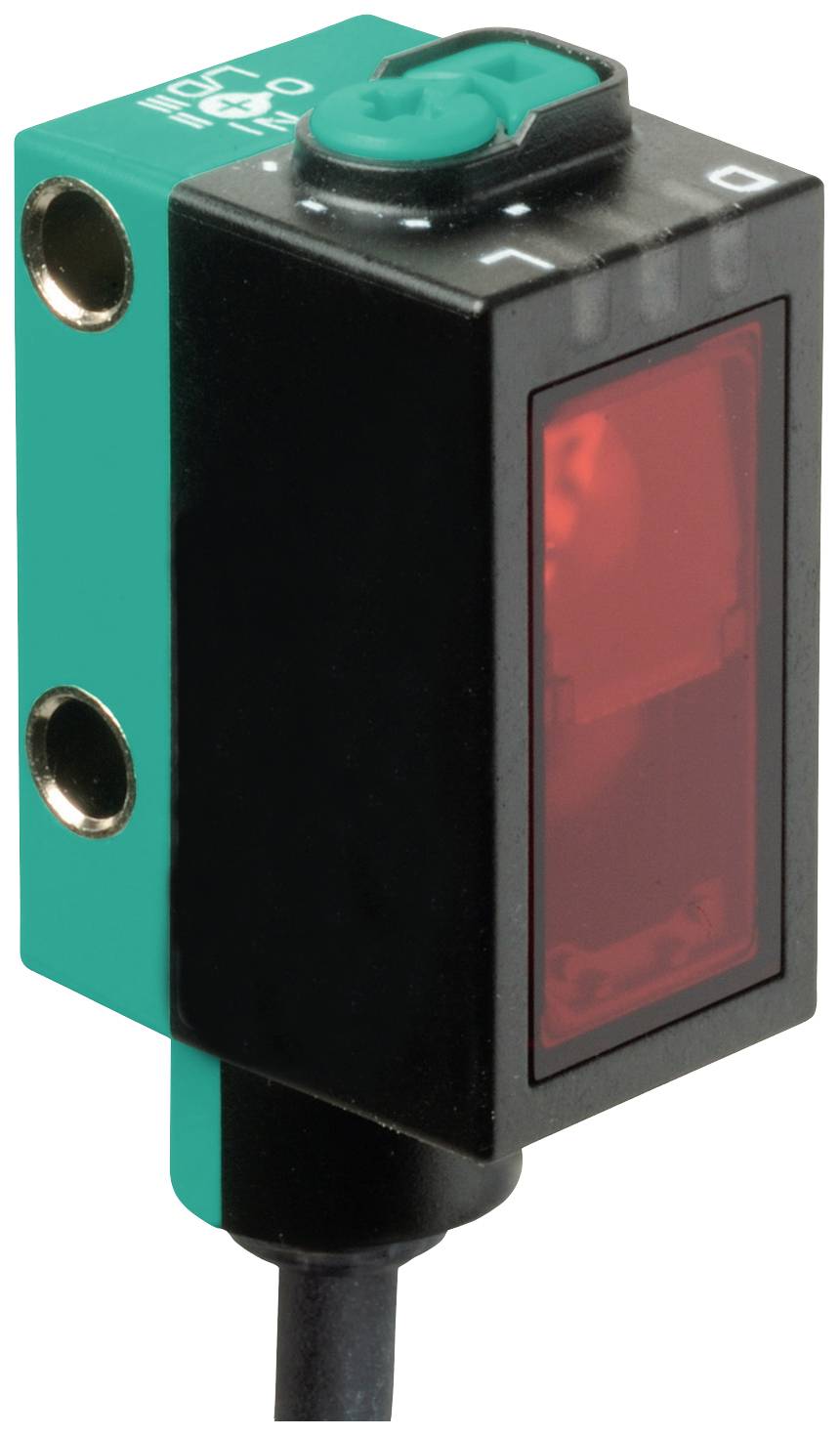

Pepperl+Fuchs Fotocellula a riflessione OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Fotocellula a riflessione
Funzioni (fotocellula)
Teach-In
Voltaggio Max.
30 V/DC
Connessione
cavo
Scheda tecnica (PDF)
Numero
Totale (139,34 € / Pezzo)
139,34 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Fotocellula a riflessione
- Tipo
OBG5000-R101-2EP1-IO
- Funzioni (fotocellula)
Teach-In
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
1 ms
- Tipo contatto
1 NC
- Uscite
NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto
- Frequenza di switching
500 Hz
- Connessione
cavo
- Lunghezza cavo
2 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
6 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-20 °C
- Temperatura max.
60 °C
- Larghezza
13.9 mm
- Altezza
33.8 mm
- Profondità
18.3 mm
- Dim.
(L x A x P) 13.9 x 33.8 x 18.3 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2628857 Pepperl+Fuchs Fotocellula a riflessione OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628857 Pepperl+Fuchs Fotocellula a riflessione OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 pz.
Descrizione
Portata operativa: 0... 3,5 m in modalità di apprendimento; 0... 5 m con posizione dell'interruttore "N", trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 2 uscite di contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = BK), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - BK: NC NPN / commutazione di luce, PNP NA / commutazione di buio, IO-Link /Q - WH: NPN NA / commutazione di buio, PNP NC / commutazione di luce, collegamento: Cavo fisso 2 m, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -20... 60 °C (-4... 140 °F), cavo mobile non adatto per catene a traino
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliPortata operativa: 0... 3,5 m in modalità di apprendimento; 0... 5 m con interruttore in posizione "N"Distanza riflettore: 0... 3,5 m in modalità di apprendimento; 0... 5 m con interruttore in posizione "N"Portata limite: 6 m.Oggetto di riferimento: Riflettore H85-2Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDiametro spot luminoso: Circa 170 mm a una distanza di 3,5 m.Angolo apertura: ca. 5 °Limite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoLivelli di riconoscimento del contrasto: 10% - bottiglie in PET pulite e riempite d'acqua | 18% - bottiglie in vetro trasparente | 40% - vetro colorato o materiali non trasparenti | regolabile tramite interruttore rotanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = BK)Velocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo: 0x110A07 (1116679)Tipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di erogazione è: | C/Q - BK: NC NPN / commutazione di luce, PNP NA / commutazione di buio, IO-Link | /Q - WH: NPN NA / commutazione di buio, PNP NC / commutazione di luceUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -20 a 60 °C (-4... 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 13,9 mmAltezza alloggiamento: 33,8 mmProfondità alloggiamento: 18,3 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: cavo fisso da 2 mMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 36 gLunghezza del cavo: 2 m
