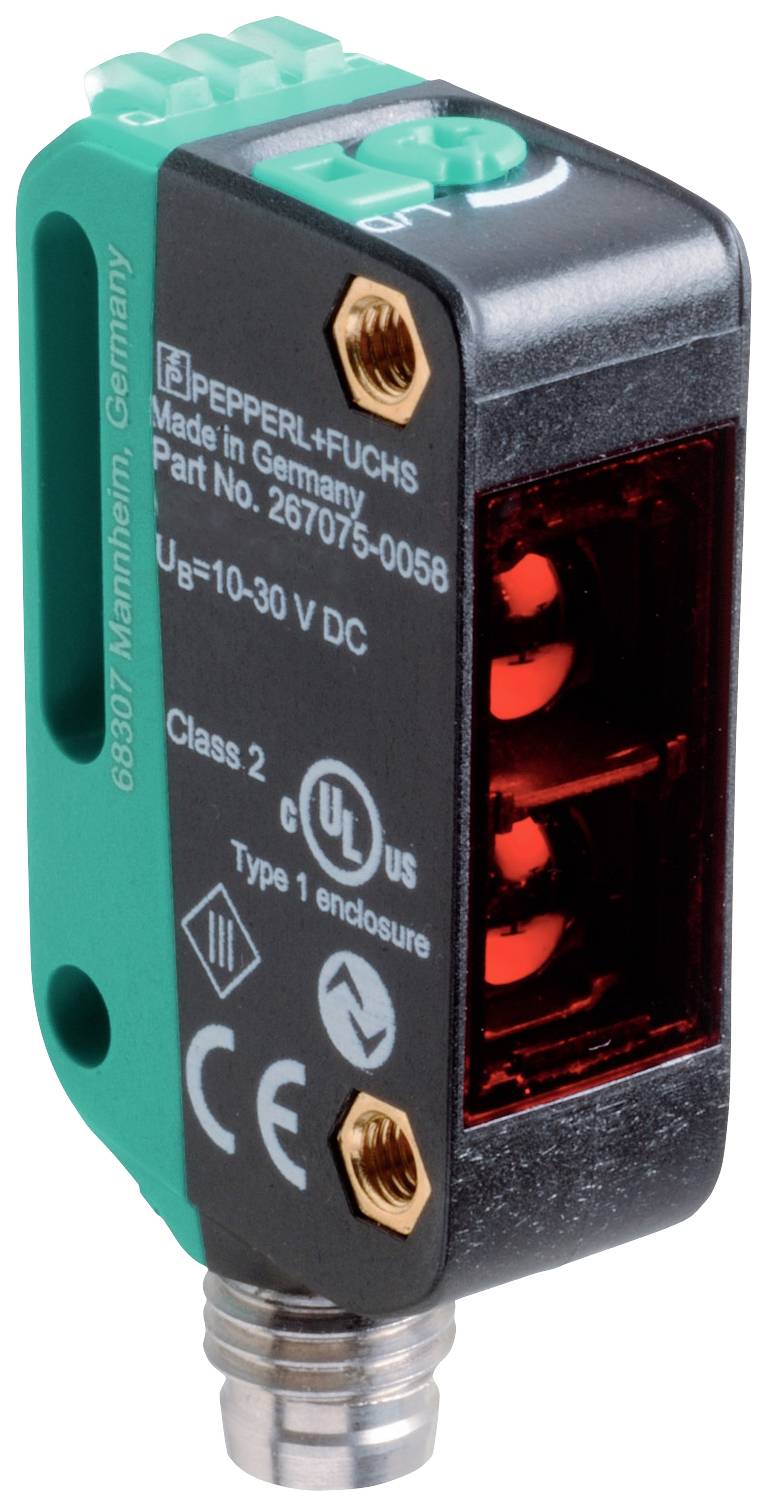

Pepperl+Fuchs Fotocellula a riflessione OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Selettore (impulso luce/impulso bui
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a riflessione
Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
Voltaggio Max.
30 V/DC
Connessione
M8, 4 poli
Tipo
OBR7000-R100-2EP1-IO-V31-1R-IR
Scheda tecnica (PDF)
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Dati tecnici
- Tipo prodotto
Fotocellula a riflessione
- Tipo
OBR7000-R100-2EP1-IO-V31-1R-IR
- Funzioni (fotocellula)
Selettore (impulso luce/impulso buio)
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
0.5 ms
- Uscite
NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto
- Frequenza di switching
1000 Hz
- Connessione
M8, 4 poli
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED Infrarosso
- Lunghezza d'onda
850 nm
8.5 m
- Caratteristiche
Indicatore LED
- Min. temperatura
-40 °C
- Temperatura max.
60 °C
- Larghezza
11 mm
- Altezza
44.5 mm
- Profondità
21.5 mm
- Dim.
(L x A x P) 11 x 44.5 x 21.5 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2629051 Pepperl+Fuchs Fotocellula a riflessione OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Selettore (impulso luce/impulso bui
Descrizione
Portata operativa: 0... 7 m, trasmettitore di luce: LED, tipo di luce: infrarossi, luce alternata 850 nm, uscita del segnale: 2 uscite a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - BK: NC NPN / commutazione di luce, PNP NA / commutazione di buio, IO-Link /Q - WH: NPN NA / commutazione di buio, PNP NC / commutazione di luce, collegamento: Spina per apparecchi M8 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F)
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliPortata operativa: 0... 7 mDistanza riflettore: 0,03... 7 mPortata limite: 8,5 m.Oggetto di riferimento: Riflettore H85-2Trasmettitore di luce: LEDTipo di luce: infrarossi, luce alternata 850 nmIdentificazione gruppo di rischio a LED: Gruppo liberoFiltro di polarizzazione: NoDiametro spot luminoso: Circa 100 mm a una distanza di 1 m.Angolo di apertura: 5,4 °Limite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 724 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Commutatore chiaro/scuroComandi: Regolazione della sensibilitàIndicatore di parametrizzazione: Comunicazione IO-Link: LED verde brevemente spento (1 Hz)Dati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1ID dispositivo: 0x110214 (1114644)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìTipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di erogazione è: | C/Q - BK: NC NPN / commutazione di luce, PNP NA / commutazione di buio, IO-Link | /Q - WH: NPN NA / commutazione di buio, PNP NC / commutazione di luceUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 44,5 mmProfondità alloggiamento: 21,5 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 10 g
