Acquista Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Scatola sensore attuatore attiva Distributore multipolare 1 pz. Pezzo da Conrad

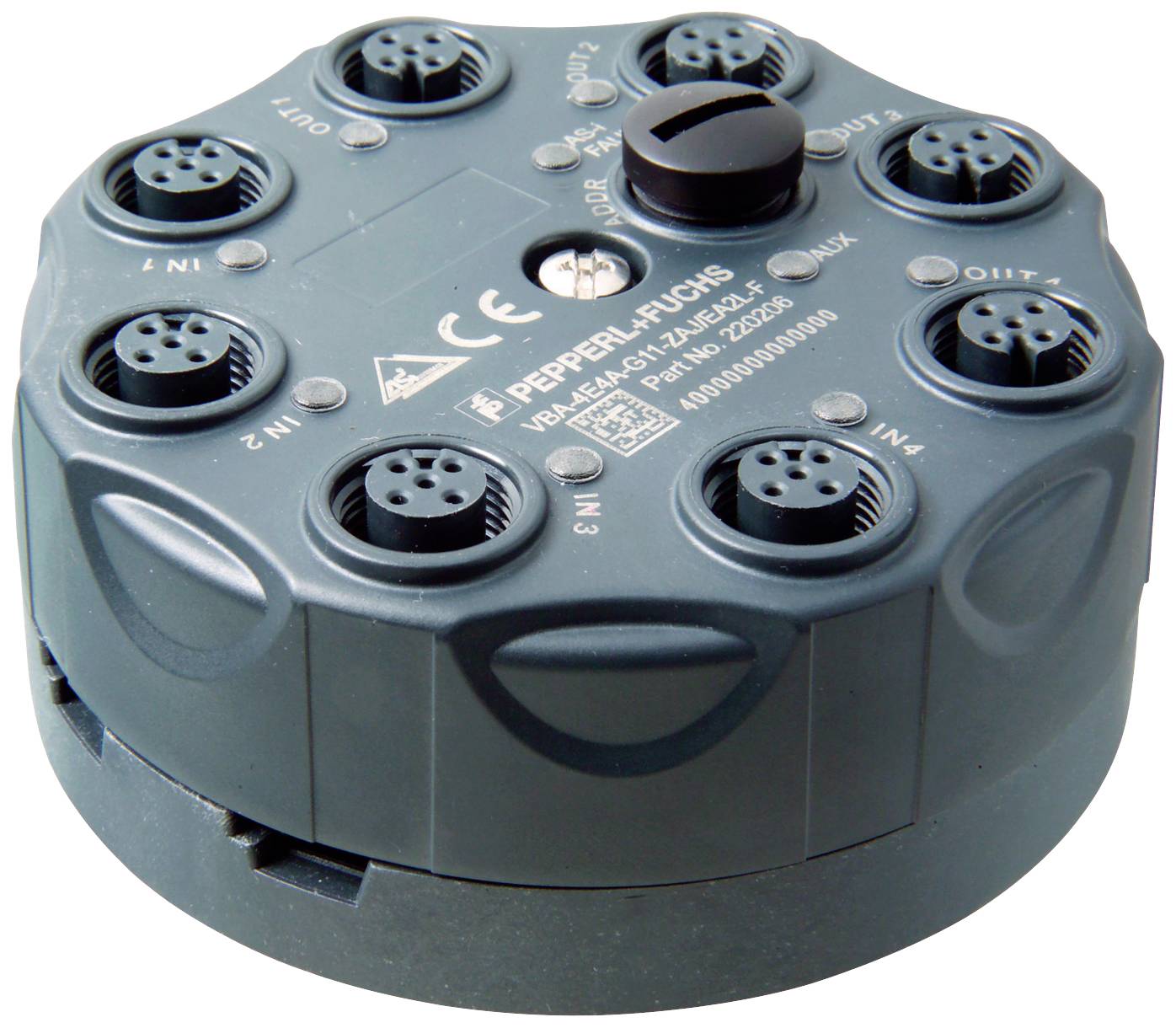

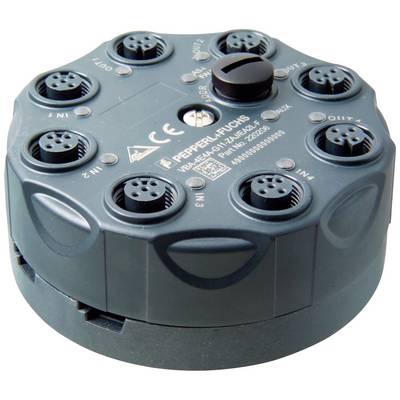

Un dispositivo di distribuzione rotondo, di colore verde scuro, con diversi attacchi a innesto, nome del marchio e marcatura CE sulla parte superiore.

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Scatola sensore attuatore attiva

Tipo

VAA-4E4A-G11-ZAJ/EA2L-F

Indicatore di status

con LED

Tipo di segnale

PNP

Scheda tecnica (PDF)

Consegna entro Lun. 26 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (192,61 € / Pezzo)

192,61 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Scatola sensore attuatore attiva

Tipo: VAA-4E4A-G11-ZAJ/EA2L-F

Indicatore di status: con LED

Tipo di segnale: PNP

Collegamento: Connettore

: IP68
IP69K

Max. portata di corrente per slot: 2 A

Corrente totale (alimentazione semplice): 6 A

Temperatura max.: 70 °C

Min. temperatura: -25 °C

Materiale: PBT PC

Peso: 200 g

Codice articolo produttore: 220205

Contenuto: 1 pz.

Caratteristiche: con protezione contro le sovratensioni

Serie PLC: AS-Interface

Carico di corrente (totale): 240 mA

Carico di corrente per segnale I/O: 2 A

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Scatola sensore attuatore attiva Distributore multipolare 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Scatola sensore attuatore attiva Distributore multipolare 1 pz. Pezzo

Descrizione

Modulo G11 4 ingressi e 4 uscite, specifica AS-Interface: V3.0, tensione: = (UAUX - 0,5 V), tensione: 12... 31 V, tipo di protezione: IP68 / IP69K, tipo di protezione: EN 60529:2000, fissaggio: Piastra di montaggio

Testo tradotto automaticamente

Versione

Dati generaliTipo di terminale radio: Terminale radio standardSpecifiche AS-Interface: V3.0Specifiche gateway richieste: ≥ V2.1Profilo: S-7.F Codice IO: 7 Codice ID: F Codice ID1: F Codice ID2: ENUMERO file UL: E223772Display/comandiLED AS-i/FAULT: Indicatore di stato; LED multicolore | verde: Funzionamento normale | rosso: Errore di comunicazione | giallo/rosso lampeggiante: Indirizzo 0 | verde/rosso lampeggiante: Sovraccarico alimentazione sensore o sovraccarico o interruzione di linea usciteLED AUX: Est. Tensione ausiliaria UAUX; LED doppio verde/rosso | verde: Tensione OK | rosso: Tensione polarizzataLED IN: Stato di commutazione (ingresso); 4 LED gialloLED OUT: Stato di commutazione (uscita); 4 LED giallo/rosso | giallo: Uscita attiva | rosso: Sovraccarico di uscita o interruzione di lineaDati elettriciTensione ausiliaria (uscita): 20... 30 V CC PELVTensione di esercizio nominale: 18,0... 31,6 V da AS-InterfaceCorrente di esercizio nominale: ≤ 40 mA (senza sensori) / max. 240 mAClasse di protezione: IIIProtezione da sovratensione: UAUX, Ue: Categoria di sovratensione III, alimentazioni di tensione separate in modo sicuro (PELV)IngressoNumero/tipo: 4 ingressi per sensori a 2 o 3 fili (PNP), DC | in alternativa 2 ingressi per sensori a 4 fili (PNP), DCAlimentazione: Da AS-InterfaceTensione: 12... 31 VPortata di corrente: ≤ 200 mA, resistente al sovraccarico e ai cortocircuitiCorrente d'ingresso: ≤ 9 mA (limitata internamente)Punto di commutazione: Conforme a DIN EN 61131-2 (tipo 2) 0 (non attenuato): ≤ 3 mA 1 (attenuato): ≥ 5 mARitardo del segnale < : 1 ms (ingresso/AS-Interface)UscitaNumero/tipo: 4 uscite elettroniche, PNP, a prova di sovraccarico e cortocircuitoAlimentazione: Da tensione ausiliaria esterna UAUXTENSIONE: ≥ (UAUX - 0,5 V)Corrente: 2 A per uscita | TB ≤ 40 °C: 6 A totale | TB ≤ 70 °C: Somma O1 + O2 max. 2 A, somma O3 + O4 max. 2 AIsolamento galvanicoIngresso/uscita: Separazione sicura, tensione di isolamento nominale 40 V CCUscita/AS-Interface: Separazione sicura, tensione di isolamento nominale 40 V CCConformità alle direttiveCompatibilità elettromagnetica DIRETTIVA 2014/30/UE: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007Conformità agli standardTipo di protezione: EN 60529:2000Standard bus di campo: EN 62026-2:2013Ingresso: EN 61131-2:2007Emissione di disturbi: EN 61000-6-4:2007AS-Interface: EN 62026-2:2013IMMUNITÀ AI DISTURBI: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Condizioni ambientaliTemperatura ambiente: Da -25 a 70 °C (-13 °C) 158 °F)Temperatura di stoccaggio: -25... 85 °C (-13 °C) 185 °F)Umidità relativa: 85%, senza condensaCondizioni climatiche: Utilizzo solo in ambienti interniAltezza d'impiego: ≤ 2000 m tramite NNResistenza agli urti e agli urti: 30 g, 11 ms in 6 direzioni dell'ambiente 3 urti | 10 g, 16 ms in 6 direzioni dell'ambiente 1000 urtiResistenza alle vibrazioni: 0,75 mm 10... 57 Hz, 5 g 57... 150 Hz, 20 cicliGrado di inquinamento: 3Dati meccaniciGrado di protezione: IP68 / IP69KCollegamento: AS-Interface/UAUX: Cavo piatto AS-Interface | ingressi/uscite: Connettore circolare M12Materiali Alloggiamento: PBT/PC Vite di fissaggio: Acciaio inox 1.4305 / AISI 303 (V2A)Massa: 200 gCoppia di serraggio viti dell'alloggiamento: 1,8 NmCoppia di serraggio raccordo del cavo: 0,4 NmFissaggio: Piastra di montaggio

Descrizione

Versione

Dati generaliTipo di terminale radio: Terminale radio standardSpecifiche AS-Interface: V3.0Specifiche gateway richieste: ≥ V2.1Profilo: S-7.F Codice IO: 7 Codice ID: F Codice ID1: F Codice ID2: ENUMERO file UL: E223772Display/comandiLED AS-i/FAULT: Indicatore di stato; LED multicolore | verde: Funzionamento normale | rosso: Errore di comunicazione | giallo/rosso lampeggiante: Indirizzo 0 | verde/rosso lampeggiante: Sovraccarico alimentazione sensore o sovraccarico o interruzione di linea usciteLED AUX: Est. Tensione ausiliaria UAUX; LED doppio verde/rosso | verde: Tensione OK | rosso: Tensione polarizzataLED IN: Stato di commutazione (ingresso); 4 LED gialloLED OUT: Stato di commutazione (uscita); 4 LED giallo/rosso | giallo: Uscita attiva | rosso: Sovraccarico di uscita o interruzione di lineaDati elettriciTensione ausiliaria (uscita): 20... 30 V CC PELVTensione di esercizio nominale: 18,0... 31,6 V da AS-InterfaceCorrente di esercizio nominale: ≤ 40 mA (senza sensori) / max. 240 mAClasse di protezione: IIIProtezione da sovratensione: UAUX, Ue: Categoria di sovratensione III, alimentazioni di tensione separate in modo sicuro (PELV)IngressoNumero/tipo: 4 ingressi per sensori a 2 o 3 fili (PNP), DC | in alternativa 2 ingressi per sensori a 4 fili (PNP), DCAlimentazione: Da AS-InterfaceTensione: 12... 31 VPortata di corrente: ≤ 200 mA, resistente al sovraccarico e ai cortocircuitiCorrente d'ingresso: ≤ 9 mA (limitata internamente)Punto di commutazione: Conforme a DIN EN 61131-2 (tipo 2) 0 (non attenuato): ≤ 3 mA 1 (attenuato): ≥ 5 mARitardo del segnale < : 1 ms (ingresso/AS-Interface)UscitaNumero/tipo: 4 uscite elettroniche, PNP, a prova di sovraccarico e cortocircuitoAlimentazione: Da tensione ausiliaria esterna UAUXTENSIONE: ≥ (UAUX - 0,5 V)Corrente: 2 A per uscita | TB ≤ 40 °C: 6 A totale | TB ≤ 70 °C: Somma O1 + O2 max. 2 A, somma O3 + O4 max. 2 AIsolamento galvanicoIngresso/uscita: Separazione sicura, tensione di isolamento nominale 40 V CCUscita/AS-Interface: Separazione sicura, tensione di isolamento nominale 40 V CCConformità alle direttiveCompatibilità elettromagnetica DIRETTIVA 2014/30/UE: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007Conformità agli standardTipo di protezione: EN 60529:2000Standard bus di campo: EN 62026-2:2013Ingresso: EN 61131-2:2007Emissione di disturbi: EN 61000-6-4:2007AS-Interface: EN 62026-2:2013IMMUNITÀ AI DISTURBI: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Condizioni ambientaliTemperatura ambiente: Da -25 a 70 °C (-13 °C) 158 °F)Temperatura di stoccaggio: -25... 85 °C (-13 °C) 185 °F)Umidità relativa: 85%, senza condensaCondizioni climatiche: Utilizzo solo in ambienti interniAltezza d'impiego: ≤ 2000 m tramite NNResistenza agli urti e agli urti: 30 g, 11 ms in 6 direzioni dell'ambiente 3 urti | 10 g, 16 ms in 6 direzioni dell'ambiente 1000 urtiResistenza alle vibrazioni: 0,75 mm 10... 57 Hz, 5 g 57... 150 Hz, 20 cicliGrado di inquinamento: 3Dati meccaniciGrado di protezione: IP68 / IP69KCollegamento: AS-Interface/UAUX: Cavo piatto AS-Interface | ingressi/uscite: Connettore circolare M12Materiali Alloggiamento: PBT/PC Vite di fissaggio: Acciaio inox 1.4305 / AISI 303 (V2A)Massa: 200 gCoppia di serraggio viti dell'alloggiamento: 1,8 NmCoppia di serraggio raccordo del cavo: 0,4 NmFissaggio: Piastra di montaggio
