Name: Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo
Brand: Phoenix Contact
SKU: 2208956
Availability: BackOrder

Blocco connettore verde a dieci pin, utilizzato in circuiti elettronici o elettrici per il collegamento di linee.

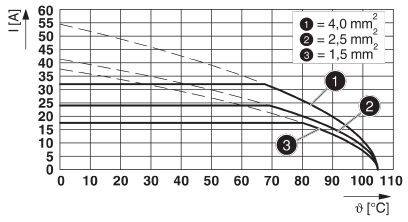

Diagramma di un test di dipendenza dalla temperatura per cavi con tre curve. Assi: Temperatura (x) in °C, Intensità di corrente (y) in Ampere. 3 sezioni di cavi: '4,0 mm²', '2,5 mm²', '1,5 mm²'.

1/2

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

5.08 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 18 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 50 pz.)

Set(s)

Totale (73,99 € / Pezzo)

73,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 50 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 3
Coppia di serraggio: 0,5 Nm... 0,6 Nm
Caratteristiche della superficie: Stagnata a immersione a caldo
Superficie metallica area di saldatura (strato di copertura): Stagno (4 - 8 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 19 mm
Lunghezza pin: 3,5 mm
Dimensioni pin: 0,9 x 0,9 mm
Tensione d'urto nominale (III/3): 4 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 2.5 mm².

Tipo di imballaggio: Pezzo

Tipo: TDPT 2,5/ 3-SC-5,08

Tipo prodotto: Morsetto per PCB

Caratteristiche: con guaina

Passo: 5.08 mm

Numero di righe: 1

Poli per fila: 3

Numero Poli: 3

Lunghezza di spellatura (max.): 10 mm

Collegamento: A vite
Da CS

Corrente nominale: 24 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 24 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 4 mm²

AWG min.: 24

AWG max.: 12

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1017492

Contenuto: 50 pz.

Tensione nom.: 400 V

Larghezza: 16.04 mm

Altezza: 22.5 mm

Lunghezza: 18 mm

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Collegamento

Corrente nominale

Numero di righe

Numero Poli

Passo

Poli per fila

Tipo di imballaggio

Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208956

Consegna entro Ven 18 Dic

Conrad Electronic

Questo articolo

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017493 Morsetto per PCB 2.5 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Articolo n°:2208957

Consegna entro Ven 18 Dic

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

93,99 €^*

Phoenix Contact 1017495 Morsetto per PCB 2.5 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208958

Consegna entro Lun 28 Dic 2026

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017504 Morsetto per PCB 4 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208959

Consegna entro Ven 6 Nov

1 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017506 Morsetto per PCB 4 mm² Numero Poli (num) 5 Verde 50 pz.

Articolo n°:2208960

Consegna entro Mar 5 Gen 2027

Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

119,99 €^*

Phoenix Contact 1017507 Morsetto per PCB 4 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208961

Consegna entro Ven 6 Nov

40 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017519 Morsetto per PCB 6 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208962

Consegna entro Ven 18 Dic

Conrad Electronic

A vite

41 A

6.35 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

184,99 €^*

Phoenix Contact 1700354 Morsetto per PCB 2.5 mm² Numero Poli (num) 5 Verde 20 pz. Pezzo

Articolo n°:2209278

Consegna entro Lun 28 Dic 2026

Conrad Electronic

A vite

24 A

5 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Phoenix Contact 1705966 Morsetto per PCB Numero Poli (num) 7 Verde 50 pz.

Articolo n°:2209284

Consegna entro Ven 6 Nov

205 Set(s)Conrad Electronic

A vite

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

154,99 €^*

Phoenix Contact 1706222 Morsetto per PCB 0.34 mm² Numero Poli (num) 7 Verde 50 pz. Pezzo

Articolo n°:2209286

Consegna entro Lun 18 Gen 2027

Conrad Electronic

IDC

5 A

3.81 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2208956 Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2208956 Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Descrizione

Facile da adattare, grazie alla stessa dimensione e allo stesso pinning per il collegamento a molla e a vite Push-in. Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto.

Testo tradotto automaticamente.
