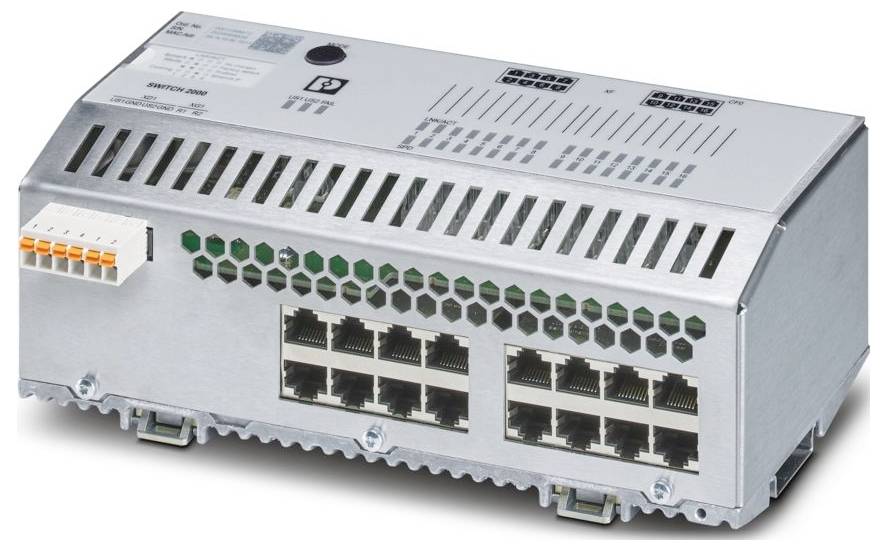

Phoenix Contact 1043496 FL SWITCH 2516 Switch ethernet industriale 10 / 100 / 1000 MBit/s
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1340,16 € / Pezzo)
1340,16 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Switch gestito 2000
- Forma: A blocco
- Tipo di collegamento: Collegamento a molla push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 214 mm
- Altezza: 113 mm
- Profondità: 67 mm
- Materiale alloggiamento: Acciaio inox 1.4301
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-4
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95 % (senza condensa)
- Urti (in funzione): 30 g (EN 60068-2-27)
- Vibrazioni (funzionamento): In conformità con IEC 60068-2-6: 5g, 150 Hz
- Lunghezza di spellatura: 10 mm
- Generale: Supporto telefonico e in loco (a pagamento)
- Velocità di trasmissione 10/100/1000 Mbit/s.
- Identificazione: ISA S71,04/2013 G3 Harsh Group a
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 11,26 W (US = Max, Tamb = Max)
- Classe di protezione III (VDE 0106)
- Pressione dell'aria (in funzione): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Lunghezza di trasmissione: 100 m (per segmento)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 32 V CC
- Umidità consentita (stoccaggio/trasporto): 10% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Ondulazione residua: 3,6 VPP (entro il range di tensione consentito)
- Funzione: Funzione
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Radiazione di disturbo: Radiazione di disturbo
- Test dei gas nocivi: Test dei gas nocivi
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED: US1, US2 (alimentazione), fail (contatto di allarme), 2 LED per porta Ethernet (link/attività e velocità)
- Fisica di trasmissione: Rame
- MTTF: 238,46 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);137,07 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);21,04 anni (SN 29500 standard, temperatura 70 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Privo di sostanze che danneggiano la bagnatura della vernice: Sì
- Assorbimento di corrente tipico: 440 ma (con US = 24 V CC e temperatura ambiente 25 °C)
- Assorbimento di corrente massimo: 610 ma (US = Min, Tamb = Max)
- Nota per il tipo di collegamento: Utilizzare come cavo di collegamento solo conduttori in rame con intervallo di temperatura ammesso (-40 °C ... 75 °C)
- Numero di canali: 16 (porte RJ45)
- Mezzo di trasmissione: Rame
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Diagnosi locale: Tensione di alimentazione US1/2 US1, LED US2 verde,LED DIV. Rosso,LED di stato collegamento LNK/ACT verde,velocità di trasmissione dati SPD LED verde/arancione
- Caratteristiche speciali: Intervallo di temperatura esteso;processo di sviluppo certificato in conformità con IEC 62443-4-1;prodotto certificato in conformità con IEC 62443-4-2
- Funzionalità di base: Switch Store and forward, conforme alle norme IEEE 802.3
- Funzioni switch: Funzioni switch
- Funzioni diagnostiche: Cronologia RMON;LLDP (Link Layer Discovery Protocol);trap SNMP;N:1-Port mirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
- Funzioni di filtro: Quality of Service (8 classi di priorità);Class of Service;DiffServ/DSCP;prioritizzazione delle porte;VLAN (fino a 32 VLAN);snooping IGMP/Querier (v1/v2);Auto-Query Port;filtro multicast esteso
- Parametrizzazione IP: Client DHCP;opzione DHCP 82 (Relay Agent);server DHCP (basato su pool, porta);BOOTP;DCP (Discovery and Configuration Protocol)
- Tabella indirizzo MAC: 8k
- Gestione: Gestione basata su web (HTTP/HTTPS);gestione utenti basata su ruoli (LDAP, RADIUS);SNMPv1/v2/v3;interfaccia riga di comando (Telnet, SSH)
- Ridondanza: MRP (media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);supporto albero grande;LACP (Link Aggregation Control Protocol);ridondanza del sistema PROFINET S2
- Altre funzioni: Frame jumbo (max. 9600 byte);trasmissione di MMS e GOOSE (IEC 61850-8-1);trasmissione di Modbus/TCP
- Sincronizzazione dell'ora: SNTP (Simple Network Time Protocol)
- Funzioni di sicurezza: Funzioni di sicurezza
- Funzionalità: Funzionalità
- Ethernet (RJ45): Ethernet (RJ45)
- LED di segnale: Ricezione dati, stato del collegamento
- Collegamento alimentazione: Tramite COMBICON, max. Sezione del conduttore 2,5 mm²
- Distanza di prova: Alimentazione a 24 V / messa a terra funzionale 500 V CC 1 min;interfaccia Ethernet / tutti gli altri potenziali 2,25 kV CC 1 min
- Indicatori di stato e di diagnostica: LED: US1, US2 (alimentazione), fail (contatto di allarme), 2 LED per porta Ethernet (link/attività e velocità)
- Ritardo del segnale: ≥ 1,9 µs (Store-and-forward-Mode, 10/100/1000 Mbit/s, a seconda delle dimensioni del frame)
- Tensione di alimentazione (CC): 24 V CC (ridondante)
- Conformità alle direttive EMC: EN 61000 61000 6-4-61000 6-2 EN 61000 6-4 61000-61000 (ESD) criterio B;EN 61000-6-2 EN 4-5-61000 (campi elettromagnetici) criterio a;EN 61000-6-2 EN 61000-4-4 (EFT/burst) criterio a;EN 61000-6-2 EN 61000-61000 (surge) criterio a;EN 4-3-6-2 EN 4-2-4-6 (classe condotta) a;EN 61000-6-2-6-2
- Materiale piastra di base: Alluminio pressofuso, resistente alla corrosione
- Tensione di comando contatto di segnalazione: tipo. 24 V CC
- Classe di conformità PROFINET: Conformità classe B
- Funzione dispositivo PROFINET: Dispositivo PROFINET;avvio rapido
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass
- Tipo prodotto
Switch ethernet industriale
- Velocità di trasmissione
10 / 100 / 1000 MBit/s
- Funzioni di base
Managed Switch
- Porte Ethernet
16
- Num. porte 100M/1G/10G
16 x
- Num. porte 10/100 MBit/s
16 x
- Porte 10/100/1000 MBit/s
16 x
- Telai Jumbo
Sì
- Indirizzi MAC
8000
- Larghezza
214 mm
- Altezza
113 mm
- Profondità
67 mm
- Tipo
FL SWITCH 2516
- Interfacce
RJ45
IP20
- Tensione di esercizio
24 V/DC
- Max. Temperatura ambiente
85 °C
- Min. Temperatura ambiente
-40 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3561953 Phoenix Contact 1043496 FL SWITCH 2516 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3561953 Phoenix Contact 1043496 FL SWITCH 2516 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Descrizione
Switch gestito serie 2000, 16 porte RJ45 10/100/1000 Mbit/s, PROFINET conforme classe B, intervallo di temperatura esteso, processo di sviluppo certificato in conformità con IEC 62443-4-1, compatibile con IEC 62443-4-2
