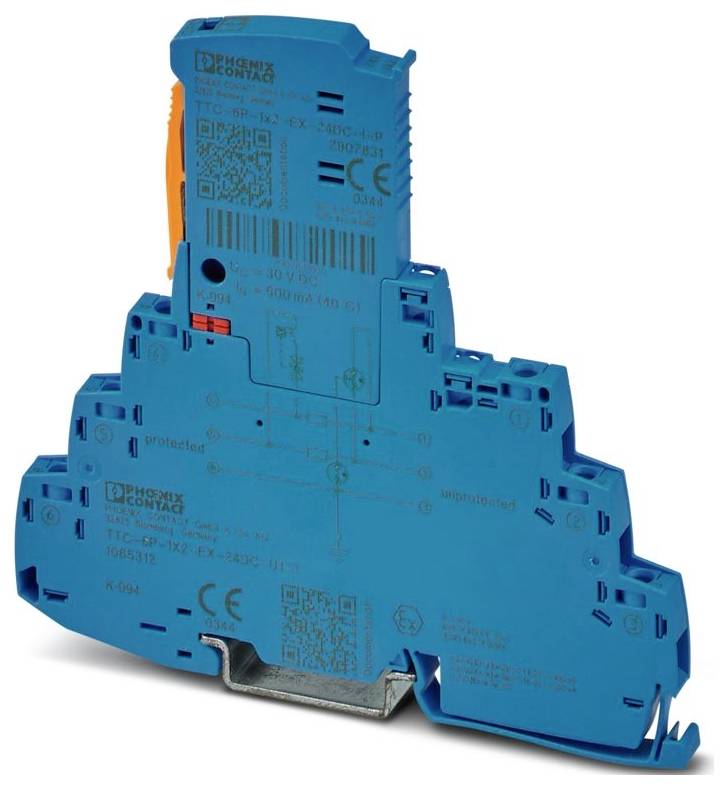

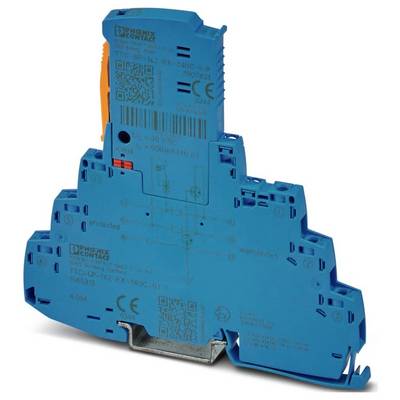

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: TERMITRAB complete
- CLASSE DI VERIFICA IEC: C1;C2;C3;D1
- Forma: Modulo guide portanti inseribile in due pezzi
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 6,2 mm + 0,1 mm
- Altezza: 105,8 mm
- Profondità: 100 mm (incl. Guida portante 7,5 mm)
- Colore: blu (RAL 5015);grigio chiaro (RAL 7035)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale della custodia PBT
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione di azione: Line-line e line-Signal Ground/Shield e, in via opzionale, Signal Ground/Shield-Earth Ground
- Massima tensione continua UC: 30 V DC
- Corrente nominale 600 ma (40 °C)
- Corrente d'esercizio IC per UC: ≤ 5 µA
- Corrente del conduttore di terra IPE: ≤ 1 µA
- Corrente di dispersione totale ITotal (8/20) µs: 10 ka
- Livello di protezione up (cavo conduttore): ≤ 55 V (C1 - 1 kV / 500 a);≤ 65 V (C2 - 10 kV / 5 ka);≤ 55 V (C3 - 100 a)
- Livello di protezione up (terra cavo): ≤ 900 V (C1 - 1 kV / 500 a);≤ 1,05 kV (C2 - 10 kV / 5 ka);≤ 1,4 kV (C3 - 100 a)
- Capacità (cavo conduttore): tipo. 2 NF
- Resistenza per percorso: 1,65 Ω ±20 %
- Prefusibile massimo richiesto: 630 ma (FF)
- Resistenza alla corrente impulsiva (messa a terra del cavo): C1 - 1 kV / 500 a;C2 - 10 kV / 5 ka;C3 - 100 a;D1 - 500 A.
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: IEC 61643-21
- Nota: 2000 + rettifica 2001 + A1:2008, modificata + A2:2012
- Tipo di montaggio: Guida portante: TH 35 - 7,5 mm
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Materiale isolante: PBT
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Coppie di fili per modulo: 1
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 5 ka
- Corrente di dispersione a impulsi Iimp (10/350) µs (filo di terra): 0,5 ka
- Tempo di risposta TA (terra cavo): ≤ 100 ns
- Livello di protezione statico up (terra cavo): ≤ 900 V (C1 - 1 kV / 500 a);≤ 1,05 kV (C2 - 10 kV / 5 ka)
- Tempo di reset dell'impulso (filo di terra): ≤ 30 ms.
- EN 61643-21: EN 61643-21
- Corrente di dispersione nominale in (8/20) µs (filo conduttore): 5 ka
- Corrente di dispersione a impulsi Iimp (10/350) µs (filo conduttore): 0,5 ka
- Livello di protezione statico up (cavo conduttore): ≤ 50 V (C1 - 1 kV / 500 a);≤ 65 V (C2 - 10 kV / 5 ka)
- Tempo di risposta TA (filo conduttore): ≤ 1 ns
- Attenuazione d'inserzione AE, BIL.: tipo. 0,3 dB (≤ 250 kHz / 150 Ω)
- Frequenza limite fg (3 dB), BIL. Nel sistema a 150 Ω: tip. 940 kHz
- Resistenza alla corrente impulsiva (cavo conduttore): C1 - 1 kV / 500 a;C2 - 10 kV / 5 ka;C3 - 100 A.
- Tempo di ripristino impulso (cavo-filo): ≤ 700 ms.
- Capacità interna massima ci: Trascurabile
- Max. Induttanza interna li: Trascurabile
- Corrente d'ingresso massima II: 400 ma (T4 / -40 °C ... +50 °C);250 MA (T4 / -40 °C ... +70 °C);350 MA (T6 / -40 °C ... +35 °C);100 MA (T6 / -40 °C ... +70 °C)
- max. Tensione d'ingresso UI: 30 V DC
- Tensione di isolamento a terra: > 180 V DC
- Conformità/approvazioni: Conformità/approvazioni
- UL, USA/Canada: Classe i, div. 2, GRUPPI A, B, C, D T4A
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
5 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
1065312
- Dim.
(L x A x P) 6.2 x 105.8 x 100 mm
- Larghezza
6.2 mm
- Altezza
105.8 mm
- Profondità
100 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.
Descrizione
Protezione da sovratensione, composta da spina di protezione ed elemento base, con indicatore di stato integrato per un circuito di segnale ex-i a 2 fili senza potenziale di messa a terra, ad es. 0(4)…20 ma loop di corrente, compatibile con HART. Utilizzabile in cerchi di sicurezza fino a SIL 3.
