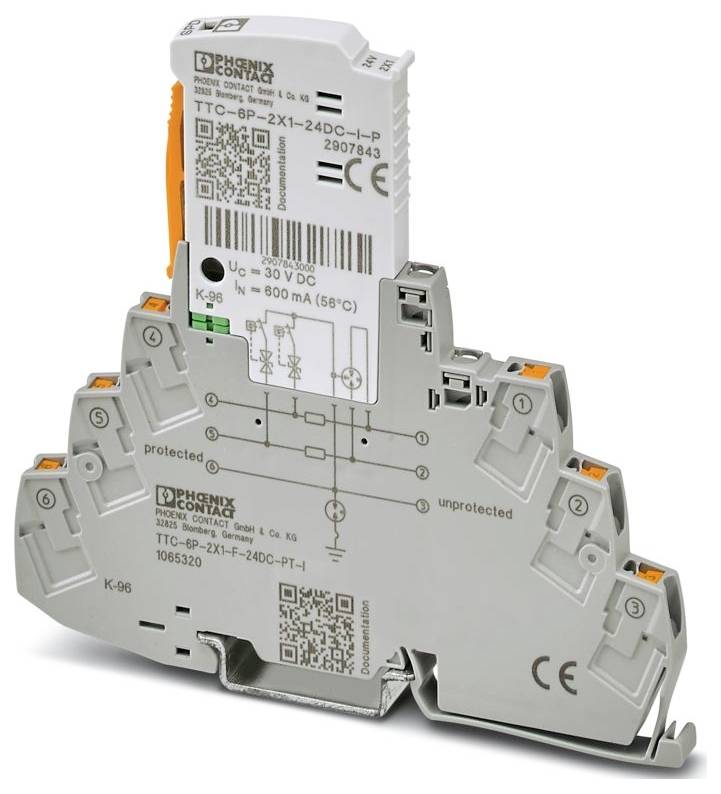

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Scaricatore di sovratensioni 5 kA Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (86,06 € / Pezzo)
86,06 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: TERMITRAB complete
- CLASSE DI VERIFICA IEC: C1;C2;C3;D1
- Forma: Modulo guide portanti inseribile in due pezzi
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 6,2 mm + 0,1 mm
- Altezza: 105,8 mm
- Profondità: 100 mm (incl. Guida portante 7,5 mm)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale della custodia PBT
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione di azione: Line-line e line-Signal Ground/Shield e, in via opzionale, Signal Ground/Shield-Earth Ground
- Massima tensione continua UC: 30 V DC; 21 V AC
- Corrente nominale 600 ma (56 °C)
- Corrente d'esercizio IC per UC: ≤ 5 µA
- Corrente del conduttore di terra IPE: ≤ 1 µA
- Corrente di dispersione totale ITotal (8/20) µs: 10 ka
- Livello di protezione up (terra cavo): ≤ 750 V (C1 - 1 kV / 500 a);≤ 800 V (C2 - 10 kV / 5 ka);≤ 1,1 kV (C3 - 25 a);≤ 1,15 kV (C3 - 100 a)
- Resistenza per percorso: 1,65 Ω ±20 %
- Prefusibile massimo richiesto: 630 ma (FF)
- Resistenza alla corrente impulsiva (messa a terra del cavo): C1 - 1 kV / 500 a;C2 - 10 kV / 5 ka;C3 - 100 a;D1 - 500 A.
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 4000 m (amsl)
- Norme/disposizioni: EN 61643-21
- Nota: 2001 + A1:2009 + A2:2013
- Tipo di montaggio: Guida portante: TH 35 - 7,5 mm
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Materiale isolante: PBT
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 5 ka
- Corrente di dispersione a impulsi Iimp (10/350) µs (filo di terra): 0,5 ka
- Tempo di risposta TA (terra cavo): ≤ 100 ns
- Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
- Colore (spina): Grigio chiaro (RAL 7035)
- Colore (elemento base): Grigio (RAL 7042)
- Livello di protezione statico up (terra cavo): ≤ 750 V (C1 - 1 kV / 500 a);≤ 800 V (C2 - 10 kV / 5 ka)
- Attenuazione d'inserzione AE, sbil.: tipo. 0,3 dB (≤ 270 kHz / 150 Ω)
- Tempo di reset dell'impulso (filo di terra): ≤ 30 ms.
- Max. Corrente di dispersione totale i max (8/20) µs: 20 ka (1x)
- EN 61643-21: EN 61643-21
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
5 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
1065320
- Dim.
(L x A x P) 6.2 x 105.8 x 100 mm
- Larghezza
6.2 mm
- Altezza
105.8 mm
- Profondità
100 mm
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Scaricatore di sovratensioni 5 kA Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Scaricatore di sovratensioni 5 kA Pezzo 1 pz.
Descrizione
Protezione da sovratensione, composta da spina di protezione ed elemento di base, con indicatore di stato integrato per due fili di segnale con potenziale di riferimento comune, ad es.. INGRESSO/USCITA digitale. Messa a terra indiretta tramite scaricatore a gas. Utilizzabile in cerchi di sicurezza fino a SIL 3.
