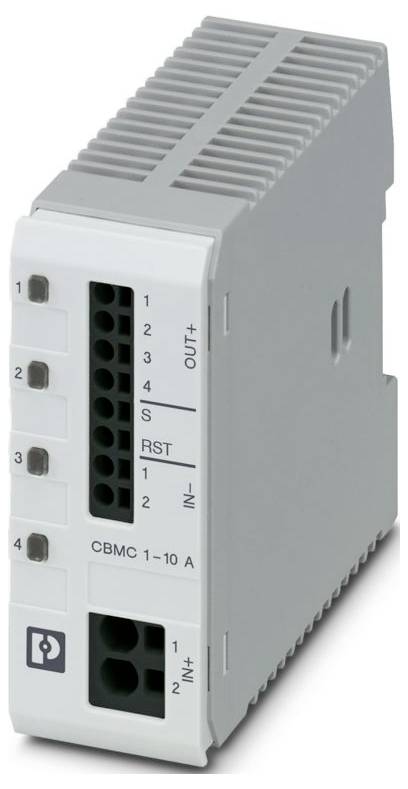

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Interruttore elettronico 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore elettronico
Modello
Modulo guide portanti monopezzo
Collegamento
Collegamento a molla push-in
Tipo di protezione
IP20
Lunghezza
98 mm
Scheda tecnica (PDF)
Numero
Totale
129,60 €
Prodotto proveniente da altro paese EU (IVA 0%)
19,90 €
Solo 2 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Dati tecnici
- Famiglia di prodotti: CBMC
- Forma: Modulo guide portanti monopezzo
- Numero poli: 1
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore rigido: 0,2 mm² ... 10 mm²
- Sezione del conduttore AWG: 24 ... 8
- Larghezza: 36 mm
- Altezza: 90 mm
- Profondità: 98 mm (incl. Guida portante 7,5 mm)
- Colore: grigio chiaro, RAL 7035
- Classe di infiammabilità in conformità con UL 94: V-0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Altitudine: Da ≤ 3000 m a 52 °C (amsl); da≤ 4000 m a 46 °C (amsl)
- Norme/disposizioni: EN 50178
- Nota: Apparecchiatura di impianti ad alta corrente con apparecchiature elettroniche
- Tipo di montaggio: Guida portante: 35 mm
- Proprietà di isolamento: Proprietà di isolamento
- Grado di inquinamento: 2
- Urti (in funzione): 30 g (IEC 60068-2-27, test EA)
- Vibrazioni (in funzione): 10 Hz ... 57,6 Hz (ampiezza ±0,35 mm | secondo IEC 60068-2-6, test Fc);57,6 Hz ... 150 Hz (accelerazione 5 g | in conformità con IEC 60068-2-6, test Fc)
- Tensione d'esercizio: 18 V DC ... 30 V DC
- Lunghezza di spellatura: 15 mm
- Generale: Generale
- Rigidità dielettrica: max. 35 V CC (circuito di carico)
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 4 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 6 mm²
- Identificazione: ISA S71,04/2013 G3 Harsh Group a
- MATERIALE: PC;PA 6.6;PA 6.3T;POM
- Fusibile: Elettronico
- Dissipazione di potenza: tipo. 0,6 W (al minimo);< 9 W (in funzionamento nominale)
- Tensione nominale: 24 V DC
- Classe di protezione: III
- Tensione di uscita: 24 V DC
- Intervallo di tensione d'ingresso: 7 V DC ... 30 V CC (reset con bordo di caduta)
- Assorbimento di corrente: tipo. 0,4 ma (con 24 V DC)
- Efficienza: > 99 %.
- Resistenza di recupero: max. 35 V DC
- MTBF (IEC 61709, SN 29500): 8403361 h (a 25 °C con carico al 21%); 3067484 h (a 40 °C con carico al 34,25%); 534188 h (a 35 °C con carico al 100%)
- Tensione: < 5 V CC (stato basso);> 8 V CC (stato alto)
- Test dei gas nocivi: Test dei gas nocivi
- Numero di canali: 4
- Inserimento ritardato: 0,1 s (per canale di uscita)
- Approvazione UL: Approvazione UL
- Corrente d'uscita: max. 0,04 a (a prova di cortocircuito)
- Modello di contatto: Senza isolamento galvanico
- Tensione ad impulso nominale: 0,5 kV
- Circuito di carico: Circuito di carico
- Tipo di sgancio: E (elettronico)
- Prefusibile richiesto: Necessario solo se Imax dell'alimentazione > è in grado di commutare i cortocircuiti. Elemento fail-safe integrato.
- Corrente di riposo I0: tip. 25 ma
- Derating della temperatura: 24 a DC (a 60 °C);28 a DC (a 54 °C);32 a DC (a 47 °C);36 a DC (a 41 °C);40 a DC (a 35 °C)
- Elemento fail-safe: 15 a CC (per canale di uscita)
- Tempo di spegnimento: ≤ 10 ms (in caso di cortocircuito > 2,0 x IN);1 s (1,2 ... 2,0 x IN)
- Spegnimento per sottotensione: ≤ 17,8 V CC (attivo);≥ 18,8 V CC (inattivo)
- Max. Carico capacitivo: 45000 µF (a seconda dell'impostazione della corrente e della corrente di cortocircuito disponibile)
- Reset: Reset
- Lunghezza impulso: ≥ 50 ms (alto);≥ 50 ms (basso)
- Uscita di stato: Uscita di stato
- Prova di umidità: 96 h, 95 % RH, 40 °C.
- Corrente nominale IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 a DC (regolabile per canale di uscita)
- Capacità di commutazione in cortocircuito: Da 300 a
- Corrente nominale (preimpostata) 4 A.
- Tolleranza di misurazione i: ± 15%
- Spegnimento per sovratensione: ≥ 30,5 V CC (attivo);≤ 29,5 V CC (inattivo)
- Canale LED spento: Spento (canale spento)
- LED canale giallo: Acceso (canale acceso, utilizzo del canale > 80 %);lampeggiante (modalità di programmazione attiva)
- Canale LED verde: Acceso (canale acceso)
- Canale LED rosso: Si accende (canale spento, sovra- o sottotensione attiva);si accende temporaneamente (canale spento, fase di raffreddamento 5 s, attivazione da sovraccarico o cortocircuito);lampeggiante (canale spento, pronto per la riaccensione, attivazione da sovraccarico o cortocircuito);doppio lampeggiante (canale spento, superamento del limite di corrente totale del dispositivo 40 a)
- Tempo di inizializzazione della modulazione: 1,6 s.
- Tempo di attesa dopo lo spegnimento di un canale: 5 s (in caso di sovraccarico/cortocircuito)
- Circuito principale IN+: Circuito principale IN+
- Circuito principale IN-: Circuito principale IN-
- USCITA+ circuito principale: USCITA+ circuito principale
- Tipo prodotto
Interruttore elettronico
- Modello
Modulo guide portanti monopezzo
- Collegamento
Collegamento a molla push-in
IP20
- Lunghezza
98 mm
- Larghezza
36 mm
- Altezza
90 mm
- Adatto per
Guida portante 35 mm
- Contenuto
1 pz.
- Tipo
CBMC E4 24DC/1-10A S-R
- Dim.
(L x L x A) 98 x 36 x 90 mm
- Profondità
98 mm
- Tensione di esercizio
30 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Interruttore elettronico 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Interruttore elettronico 1 pz.
Descrizione
Interruttore di protezione elettronico per dispositivi multicanale per la protezione di quattro dispositivi a 24 V DC in caso di sovraccarico e cortocircuito. Con uscita di stato, ingresso reset e bloccaggio elettronico delle correnti nominali impostate. Per l'installazione su guide portanti DIN.
