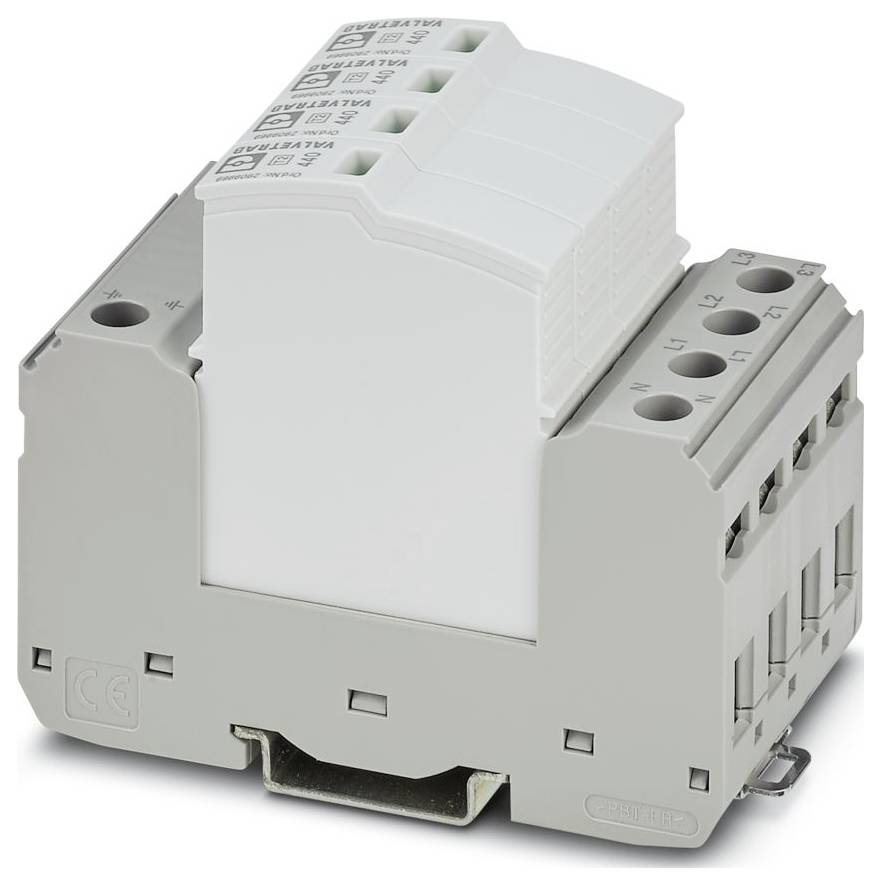

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Scaricatore di sovratensioni 40 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (192,61 € / Pezzo)
192,61 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Famiglia SEC
- CLASSE DI VERIFICA IEC: II,T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Numero poli: 3
- Messaggio protezione da sovratensione difettosa: Ottico, contatto remoto
- TENSIONE NOMINALE UN: 400/690 V CA (TN-S);400 V CA (IT)
- Visualizzazione / segnalazione remota: Visualizzazione / segnalazione remota
- Funzione di commutazione: Commutatore
- Tipo di collegamento: Collegamento a spina/a vite tramite COMBICON
- Filettatura della vite: M2
- Coppia di serraggio: 0,25 Nm
- Sezione del conduttore flessibile: 0,14 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 28 ... 16
- Larghezza: 49,2 mm
- Altezza: 97,9 mm
- Profondità: 74,5 mm (incl. Guida portante 7,5 mm)
- Unità di divisione: 2,7 te
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR 20 % GF;PBT-FR
- DIREZIONE DI AZIONE: 3L-N/PE
- Tensione continua massima UC: 440 V/CA
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Tempo di risposta TA: ≤ 25 ns
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: EN 61643-11
- Nota: 2012
- Tipo di montaggio: Guida portante: 35 mm
- Tipo EN: T2
- SISTEMA DI ALIMENTAZIONE IEC: TN-S;IT
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Frequenza nominale FN: 50 Hz (60 Hz)
- Valore CTI del materiale: 600
- MATERIALE ISOLANTE: PA6.6-FR 20% GF;PBT-FR
- Gruppo materiale: I
- Resistenza di isolamento L-N, L-PE, N-PE
- Potenza assorbita in standby PC: ≤ 720 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Comportamento TOV in UT: 581 V CA (5 s / modalità di livello logaritico);762 V CA (120 min / modalità di sicurezza sicura)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Urti (in funzione): 30 g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Denominazione collegamento: Contatto remoto difettoso
- Tensione d'esercizio 5 V c.a.... 250 V CA,125 V CC (200 MA CC)
- Corrente d'esercizio: 5 ma AC ... 1 A AC,1 A DC (30 V DC)
- Lunghezza di spellatura: 7 mm
- Contatto remoto difettoso: Contatto remoto difettoso
- Corrente di carico nominale il: 40 a (Capicorda a forcella biconnect M4 6 mm²);63 a (Capicorda a DOPPIA estremità 2x 10 mm²)
- Resistenza ai cortocircuiti ISCCR: 25 ka (con prefusibile fino a 315 a gg);50 ka (con prefusibile fino a 200 a gg)
- Livello di protezione up (L-N): ≤ 4 kV
- Livello di protezione up (L-PE): ≤ 1,9 kV
- Livello di protezione up (N-PE): ≤ 1,9 kV
- Tensione residua: ≤ 4 kV (in);≤ 3,5 kV (a 10 ka);≤ 3,2 kV (a 5 ka);≤ 3,1 kV (a 4 ka);≤ 2,85 kV (a 2 ka)
- Tensione residua Ures (L-PE): ≤ 1,9 kV (a in);≤ 1,65 kV (a 10 ka);≤ 1,5 kV (a 5 ka);≤ 1,45 kV (a 4 ka);≤ 1,35 kV (a 2 ka)
- Tensione residua Ures (N-PE): ≤ 1,9 kV (a in);≤ 1,65 kV (a 10 ka);≤ 1,5 kV (a 5 ka);≤ 1,45 kV (a 4 ka);≤ 1,35 kV (a 2 ka)
- Prefusibile massimo a V‑passante: 40 a (GG / Biconnect M4 Capocorda a forcella 6 mm²);63 a (GG / DOPPIO capocorda 2x 10 mm²)
- Fusibile massimo per cablaggio linea di derivazione: 315 A (GG)
- Generale: Generale
- EN 61643-11: EN 61643-11
- Colore (spina): Grigio chiaro (RAL 7035)
- Colore (elemento base): Grigio (RAL 7042)
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
40 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
1076468
- Tipo
2
- Dim.
(L x A x P) 49.2 x 97.9 x 74.5 mm
- Larghezza
49.2 mm
- Altezza
97.9 mm
- Profondità
74.5 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Scaricatore di sovratensioni 40 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Scaricatore di sovratensioni 40 kA 1 pz.
Descrizione
Scaricatore di sovratensione inseribile, conforme a Tipo 2 / classe II, per reti di alimentazione elettrica a 3 fasi con N e PE separati (sistema a 5 conduttori: L1, L2, L3, N, PE), con contatto remoto.
