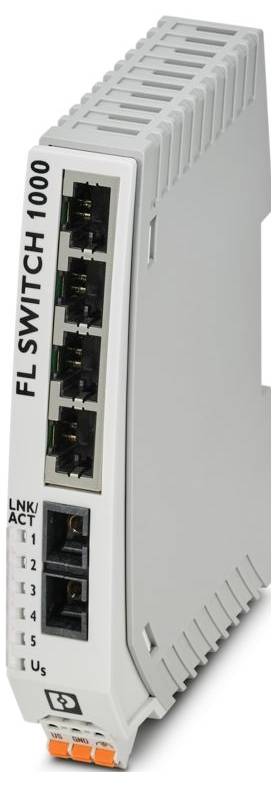

Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Switch ethernet industriale 100 MBit/s
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (250,00 € / Pezzo)
250,00 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Switch non gestito 1000
- Tipo di collegamento: Collegamento a molla push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,5 mm
- Altezza: 117 mm
- Profondità: 84 mm
- Materiale alloggiamento: Policarbonato rinforzato in fibra
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP30
- Temperatura ambiente (in funzione): Da -10 °C a 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: 2000 m (massima)
- Norme/disposizioni: EN_61000-6-4:2019
- Tipo di montaggio: Montaggio su guide portanti
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Urti (in funzione): 30 g (EN 60068-2-27)
- Vibrazioni (funzionamento): In conformità con IEC 60068-2-6: 5g, 150 Hz
- Denominazione collegamento: Alimentazione di potenza
- Lunghezza di spellatura: 10 mm
- Conformità/approvazioni: Conformità/approvazioni
- Velocità di trasmissione 100 Mbit/s (full duplex)
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 2,5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 2,5 mm²
- UL, STATI UNITI/CANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
- Classe i, div. 2, GRUPPI A, B, C, D, T4
- Classe i, zona 2, gruppo IIC, T4
- Dissipazione di potenza massima alla condizione nominale: 2,196 W (a 24 V CC)
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Lunghezza di trasmissione: 20 km (fibra ottica con F-G 9/125 0,5 dB/km)
- Intervallo di tensione di alimentazione: 9 V DC ... 32 V DC;18 V AC ... 30 V CA (50/60 Hz)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Ondulazione residua: 3,6 VPP (entro il range di tensione consentito)
- Radiazione di disturbo: Radiazione di disturbo
- Immunità: EN 61000-6-2:2019
- Indicatore di stato: LED: US, Link e Activity per porta
- Fisica di trasmissione: Fibra monomodale
- MTTF: 95,9 anni (standard MIL-HDBK-217F, temperatura 25 °C, ciclo operativo 100 %);298,8 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);188,3 anni (standard Telcordia, temperatura 25 °C, ciclo di lavoro 21% (5 giorni a settimana, 8 ore al giorno))
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Assorbimento di corrente tipico: 51 ma (a 24 V CC)
- Assorbimento di corrente massimo: 244 ma (con 9 V DC)
- Nota sul tipo di collegamento: Auto-negoziazione e autocrossing
- Numero di canali: 1 (singlemode SC)
- Mezzo di trasmissione: Rame;fibra ottica
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Funzionalità di base: Switch non gestito;autonegoziazione;modalità di commutazione store-and-forward
- Funzioni switch: Funzioni switch
- Tabella indirizzo MAC: 2k
- Ulteriori funzioni: 100 BASE-TX/100Base-FX (IEEE 802.3u);prioritizzazione secondo Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Funzioni di sicurezza: Funzioni di sicurezza
- Funzionalità: Funzionalità
- inseribile: sì
- Ethernet (RJ45): Ethernet (RJ45)
- LED di segnale: Ricezione dati, stato del collegamento
- Collegamento alimentazione: Tramite COMBICON, max. Sezione del conduttore 2,5 mm²
- Ethernet (fibra ottica): Ethernet (fibra ottica)
- Lunghezza d'onda: 1310 nm
- Potenza di trasmissione minima: -20 dBm
- Potenza di trasmissione massima: 0 dBm
- Sensibilità minima del ricevitore: -32 dBm
- Sensibilità del ricevitore massima: 0 dBm
- Indicatori di stato e di diagnostica: LED: Stati Uniti, collegamento e attività per porta
- Buffer di ingresso 768 kBit
- Buffer di uscita: 768 kBit
- TENSIONE DI ALIMENTAZIONE (CC): 24 V CC
- Alimentazione: Alimentazione di potenza
- Classe di conformità PROFINET: Conformità classe a
- Tensione di alimentazione (AC): 24 V CA (50/60 Hz)
- FCC: Titolo 47 parte 15 sottoparte B:2018 classe A.
- Tipo prodotto
Switch ethernet industriale
- Velocità trasferimento LAN
100 MBit/s
- Velocità di trasmissione
100 MBit/s
- Funzioni di base
Unmanaged Switch
- Porte Ethernet
4
- Num. porte 10/100 MBit/s
4 x
- Porte fibra ottica
1
- Indirizzi MAC
2000
- Larghezza
22.5 mm
- Altezza
117 mm
- Profondità
84 mm
- Tipo
FL SWITCH 1004N-FX SM
- Interfacce
RJ45
SC
IP30
- Tensione di esercizio
24 V/DC
24 V/AC
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-10 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563416 Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Switch ethernet industriale 100 MBit/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563416 Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Switch ethernet industriale 100 MBit/s
Descrizione
Switch Unmanaged serie 1000, 4 porte RJ45 10/100 Mbit/s, 1 singlemode SC 100 Mbit/s, PROFINET conforme classe a
