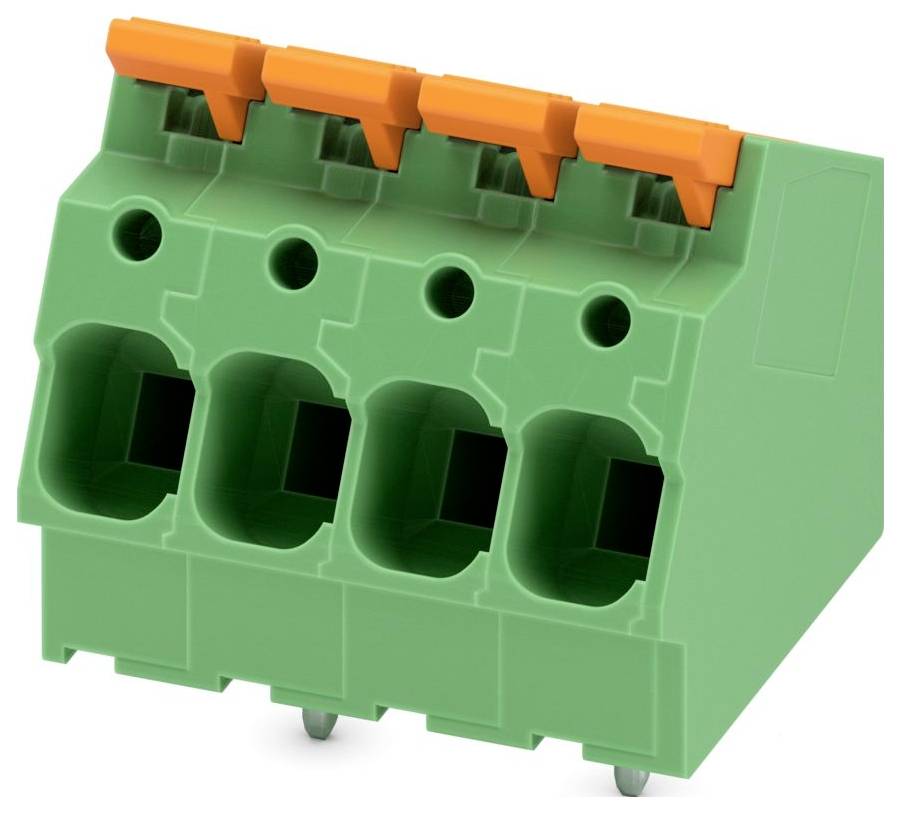

Phoenix Contact 1098177 Morsetto per circuiti stampati 10 mm² Numero Poli (num) 4 Verde 25 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Morsetto per circuiti stampati
Passo
7.5 mm
Poli per fila
4
Numero Poli
4
Collegamento
morsetto Push-In
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
122,94 €
3
2% = 3,00 €
119,94 €
5
3% = 4,19 €
118,75 €
10
4% = 4,99 €
117,95 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 25 pz.)
Totale (4,92 € / Pezzo)
122,94 €
IVA escl.
Spedizione gratuita
Solo 6 Set(s) disponibili
Highlights & Dettagli
Morsetto per circuiti stampati
- Contenuto 25 pz.
Dati tecnici
- Sezione del conduttore collegabile a un filo: 0.2-10 mm²
- Sezione del conduttore collegabile a filo sottile con tubetto terminale: 0.2-6 mm²
- Sezione del conduttore collegabile a fili sottili senza tubetto terminale: 0.34-10 mm²
- Sezione del conduttore collegabile a più fili: 10-10 mm²
- Tipo di collegamento conduttore: Collegamento a molla
- Tipo di collegamento circuito stampato: Collegamento saldato
- Numero di collegamenti elettrici: 4
- Numero di piani: 1
- Tipo di banderolatura: Cartone (per SMD)
- Tipo di fissaggio del circuito stampato: Contatto di collegamento
- Tipo di fissaggio: saldatura
- Tensione ad impulso nominale: 8 kV
- Corrente nominale in: 41 A.
- Temperatura di esercizio: Da -40 a 105 °C.
- Classe di infiammabilità del materiale isolante conforme a UL94: V0
- Diametro pin di collegamento: 2 mm
- Lunghezza del pin: 3.6 mm
- Dimensione dei collegamenti: 7.5 mm
- Grado di inquinamento: 2
- Materiale della superficie di collegamento: Stagno
- Materiale del corpo isolante: Altro
- Categoria di sovratensione III
- Tipo
LPTA 6/ 4-7,5-ZB
- Tipo prodotto
Morsetto per circuiti stampati
- Passo
7.5 mm
- Numero di righe
1
- Poli per fila
4
- Numero Poli
4
- Collegamento
morsetto Push-In
- Corrente nominale
41 A
- Sezione flessibile (min.)
0.2 mm²
- Corrente nominale
41 A
- Sezione rigida (min.)
0.2 mm²
- Sezione flessibile (max.)
10 mm²
- Sezione rigida (max.)
10 mm²
- Materiale di contatto
Stagno
- Colore
Verde
- Codice articolo produttore
1098177
- Contenuto
25 pz.
- Altezza
33.76 mm
- Lunghezza
3.6 mm
- Colore alloggiamento
Verde
- Tensione nominale
1000 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563567 Phoenix Contact 1098177 Morsetto per circuiti stampati 10 mm² Numero Poli (num) 4 Verde 25 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563567 Phoenix Contact 1098177 Morsetto per circuiti stampati 10 mm² Numero Poli (num) 4 Verde 25 pz.
Descrizione
Morsetto per c.s., corrente nominale: 41 a, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 6 mm², numero di potenziali: 4, numero di file: 1, numero di poli per serie: 4, articolo famiglia: LPTA 6/, passo: 7,5 mm, tipo di collegamento: Collegamento leva-push-in, montaggio: Saldatura ad onda, direzione di collegamento conduttore/scheda: 30 °, colore: verde, disposizione dei pin: a zig-zag, lunghezza dei pin [P]: 3,6 mm, tipo di imballaggio: confezionato in scatola di cartone
