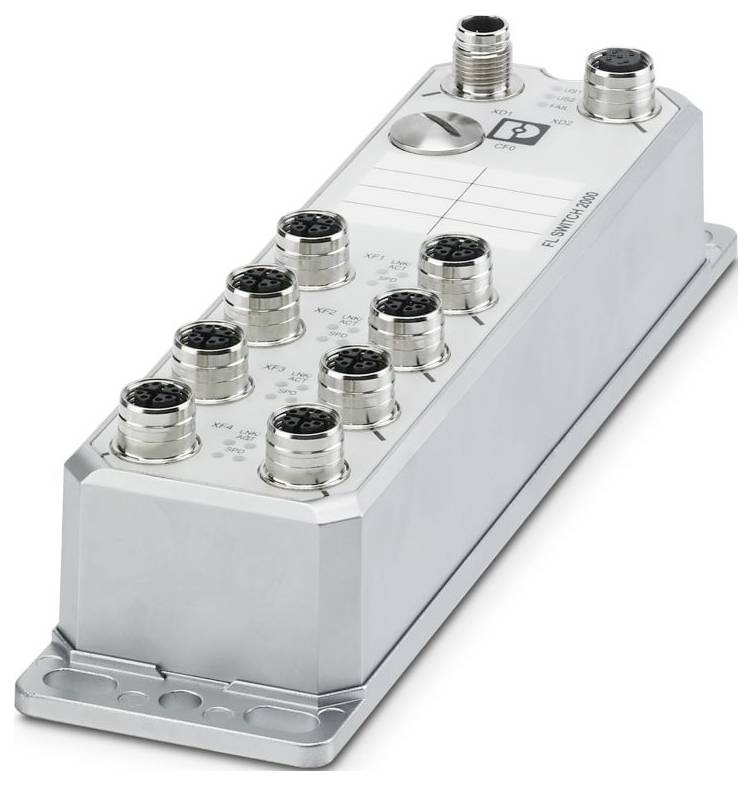

Phoenix Contact 1106615 FL SWITCH 2708 Switch ethernet industriale 10 / 100 / 1000 MBit/s
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1228,69 € / Pezzo)
1228,69 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Switch gestito 2000
- Forma: Stand-alone
- Tipo di collegamento: Connettore M12, codificato A.
- Larghezza: 60 mm
- Altezza: 226 mm
- Profondità: 46 mm
- Materiale alloggiamento: Zinco pressofuso
- Condizioni ambientali: Condizioni ambientali
- TIPO DI PROTEZIONE: IP65,IP66,IP67
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-3
- Tipo di montaggio: a parete
- Proprietà di isolamento: Proprietà di isolamento
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Urti (in funzione): 30 g (EN 60068-2-27)
- Vibrazioni (funzionamento): In conformità con IEC 60068-2-6: 5g, 150 Hz
- Generale: Supporto telefonico e in loco (a pagamento)
- Velocità di trasmissione 10/100/1000 Mbit/s.
- Dissipazione di potenza massima alla condizione nominale: 6,93 W (US = Min, Tamb = Max)
- Classe di protezione III (VDE 0106)
- Pressione dell'aria (in funzione): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Ethernet: Ethernet
- Lunghezza di trasmissione: 100 m (per segmento)
- Intervallo di tensione di alimentazione: 9 V DC ... 57 V DC
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 %
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: 260 mA
- Ondulazione residua: 3,6 VPP (entro il range di tensione consentito)
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Radiazione di disturbo: Radiazione di disturbo
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED: US1, US2 (alimentazione), fail, 2 LED per porta Ethernet (link/activity e speed)
- Fisica di trasmissione: Rame
- MTTF: 461,15 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);149,69 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);19,78 anni (SN 29500 standard, temperatura 70 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Privo di sostanze che danneggiano la bagnatura della vernice: Sì
- Assorbimento di corrente tipico: 260 ma (con US = 24 V CC e temperatura ambiente 25 °C)
- Assorbimento di corrente massimo: 0,77 a (US = Min, Tamb = Max)
- Nota sul tipo di collegamento: Auto-negoziazione e autocrossing
- Numero di canali: 8 (porte M12)
- Mezzo di trasmissione: Rame
- Diagnosi locale: Tensione di alimentazione US1/2 US1, LED US2 verde;LED DIV. Rosso;LED di stato Link verde
- Caratteristiche speciali: Intervallo di temperatura esteso;processo di sviluppo certificato in conformità con IEC 62443-4-1;prodotto certificato in conformità con IEC 62443-4-2
- Funzionalità di base: Switch Store and forward, conforme alle norme IEEE 802.3
- Funzioni switch: Funzioni switch
- Funzioni diagnostiche: Cronologia RMON;LLDP (Link Layer Discovery Protocol);trap SNMP;N:1-Port mirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
- Funzioni di filtro: Quality of Service (8 classi di priorità);Class of Service;DiffServ/DSCP;prioritizzazione delle porte;VLAN (fino a 32 VLAN);snooping IGMP/Querier (v1/v2);Auto-Query Port;filtro multicast esteso
- Parametrizzazione IP: Client DHCP;opzione DHCP 82 (Relay Agent);server DHCP (basato su pool, porta);BOOTP;DCP (Discovery and Configuration Protocol)
- Tabella indirizzo MAC: 8k
- Gestione: Gestione basata su web (HTTP/HTTPS);gestione utenti basata su ruoli (LDAP, RADIUS);SNMPv1/v2/v3;interfaccia riga di comando (Telnet, SSH)
- Ridondanza: MRP (media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);supporto albero grande;LACP (Link Aggregation Control Protocol);ridondanza del sistema PROFINET S2
- Altre funzioni: Frame jumbo (max. 9600 byte);trasmissione di MMS e GOOSE (IEC 61850-8-1);trasmissione di Modbus/TCP
- Sincronizzazione dell'ora: SNTP (Simple Network Time Protocol)
- Funzioni di sicurezza: Funzioni di sicurezza
- Funzionalità: Funzionalità
- Distanza fori: 210 mm
- LED di segnale: Ricezione dati, stato del collegamento
- Distanza di prova: Alimentazione a 24 V / messa a terra funzionale 500 V CC 1 min;interfaccia Ethernet / tutti gli altri potenziali 2,25 kV CC 1 min
- Indicatori di stato e di diagnostica: LED: US1, US2 (alimentazione), fail, 2 LED per porta Ethernet (link/attività e velocità)
- Ritardo del segnale: ≥ 1,9 µs (Store-and-forward-Mode, 10/100/1000 Mbit/s, a seconda delle dimensioni del frame)
- Tensione di alimentazione (CC): 24 V CC (ridondante)
- Conformità alle direttive EMC: EN 6-3-6-2 61000 EN 61000 6-3-4-2 (ESD) criterio B; EN 61000-6-2 EN 4-5-6-2 (campi elettromagnetici) criterio a; EN 61000-6-2 EN 61000-4-4 (EFT/burst) criterio a; EN 61000-4-3 EN 61000-61000 (surge) criterio B; EN 61000-6-2 EN 61000-4-6 (classe condotta) a; EN 61000-61000 (classe B
- Classe di conformità PROFINET: Conformità classe B
- Funzione dispositivo PROFINET: Dispositivo PROFINET;avvio rapido
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass
- Tipo prodotto
Switch ethernet industriale
- Velocità di trasmissione
10 / 100 / 1000 MBit/s
- Funzioni di base
Managed Switch
- Porte Ethernet
8
- Num. porte 10/100 MBit/s
8 x
- Porte 10/100/1000 MBit/s
8 x
- Telai Jumbo
Sì
- Larghezza
60 mm
- Altezza
226 mm
- Profondità
46 mm
- Tipo
FL SWITCH 2708
IP65
IP66
IP67
- Tensione di esercizio
24 V/DC
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Descrizione
Switch Managed serie 2000, 8 porte M12 10/100/1000 Mbit/s, tipo di protezione: IP65/IP66/IP67, PROFINET conforme classe B, intervallo di temperatura esteso, processo di sviluppo certificato in conformità con IEC 62443-4-1, compatibile con IEC 62443-4-2
Testo tradotto automaticamente
Testo tradotto automaticamente
Accessori
(*Tutti i prezzi escludono l'IVA.)Gli accessori sono necessari per utilizzare l'articolo come descritto.
