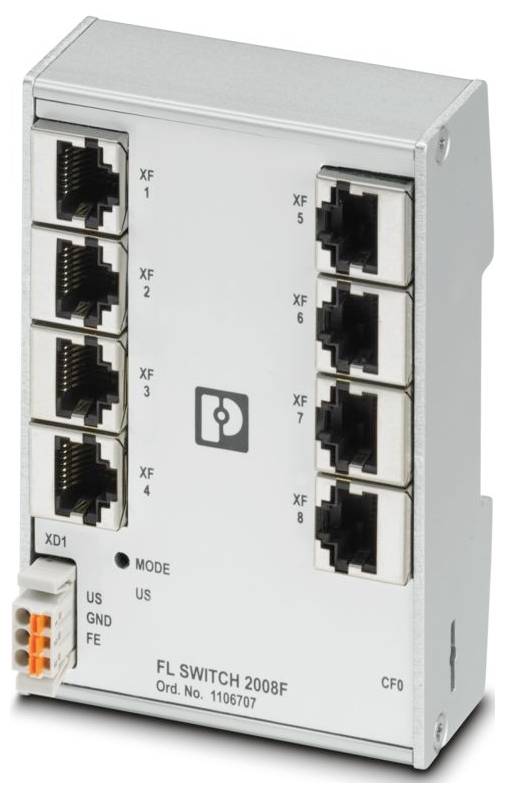

Immagine simile
Phoenix Contact 1106707 FL SWITCH 2008F Switch ethernet industriale 10 / 100 MBit/s
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (315,57 € / Pezzo)
315,57 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Switch gestito 2000
- Forma: Modello piatto
- Tipo di collegamento: Collegamento a molla push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 75 mm
- Altezza: 105 mm
- Profondità: 43 mm
- Materiale alloggiamento: alluminio
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP30
- Temperatura ambiente (in funzione): 0 °C ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-4
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95 % (senza condensa)
- Vibrazioni (funzionamento): 2g, in conformità con IEC 60068-2-6
- Lunghezza di spellatura: 9 mm
- Generale: Supporto telefonico e in loco (a pagamento)
- Velocità di trasmissione 10/100 Mbit/s.
- Dissipazione di potenza massima con condizione nominale: 4,68 W (per US = 18 V CC e temperatura ambiente di 60 °C)
- Classe di protezione III (VDE 0106)
- Numero interfacce: 8
- Pressione dell'aria (in funzione): 86 kPa ... 108 kPa (1500 m di altezza)
- Lunghezza di trasmissione: 100 m (per segmento)
- Intervallo di tensione di alimentazione: 18 V DC ... 32 V CC
- Umidità consentita (stoccaggio/trasporto): 10% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: 160 mA
- Ondulazione residua: 3,6 VPP (entro il range di tensione consentito)
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Radiazione di disturbo: Radiazione di disturbo
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED: US (alimentazione di tensione), 2 LED per porta Ethernet (Link/Activity e Speed)
- Fisica di trasmissione: Rame
- MTTF: 693,88 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);315,58 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);42,59 anni (SN 29500 standard, temperatura 55 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 86 kPa ... 108 kPa (1500 m di altezza)
- Assorbimento di corrente tipico: 160 ma (con US = 24 V CC e temperatura ambiente 25 °C)
- Assorbimento di corrente massimo: 0,26 a (per US = 18 V DC e temperatura ambiente 60 °C)
- Nota per il tipo di collegamento: Utilizzare come cavo di collegamento solo conduttori in rame con intervallo di temperatura ammesso (-40 °C ... 75 °C)
- Numero di canali: 8 (porte RJ45)
- Mezzo di trasmissione: Rame
- Diagnosi locale: Tensione di alimentazione US LED verde;LNK/ACT Link status LED verde;velocità di trasmissione dati SPD LED verde
- Caratteristiche speciali: Processo di sviluppo certificato in conformità con IEC 62443-4-1; prodotto certificato in conformità con IEC 62443-4-2
- Funzionalità di base: Switch Store and forward, conforme alle norme IEEE 802.3
- Funzioni switch: Funzioni switch
- Funzioni diagnostiche: Cronologia RMON;LLDP (Link Layer Discovery Protocol);trap SNMP;N:1-Port mirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
- Funzioni di filtro: Quality of Service (8 classi di priorità);prioritizzazione delle porte;VLAN (fino a 8 VLAN);snooping IGMP/quarer (v1/v2);Auto-Query-Port;filtro multicast esteso
- Parametrizzazione IP: Client DHCP;server DHCP (basato su porta);BOOTP
- Tabella indirizzo MAC: 8k
- Gestione: Gestione basata su web (HTTP/HTTPS);gestione utenti basata su ruoli (LDAP);SNMPv1/v2/v3;interfaccia riga di comando (Telnet, SSH)
- Ridondanza: MRP (media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol)
- Altre funzioni: Trasmissione di MMS e GOOSE (IEC 61850-8-1);trasmissione di Modbus/TCP
- Sincronizzazione dell'ora: SNTP (Simple Network Time Protocol)
- Funzioni di sicurezza: Funzioni di sicurezza
- Funzionalità: Funzionalità
- Ethernet (RJ45): Ethernet (RJ45)
- LED di segnale: Ricezione dati, stato del collegamento
- Collegamento alimentazione: Tramite COMBICON, max. Sezione del conduttore 1,5 mm²
- Distanza di prova: Alimentazione a 24 V / messa a terra funzionale 500 V CC 1 min;interfaccia Ethernet / tutti gli altri potenziali 2,25 kV CC 1 min
- Indicatori di stato e diagnostici: LED: US (alimentazione di tensione), 2 LED per porta Ethernet (link/attività e velocità)
- Ritardo del segnale: ≥ 6,5 µs (Store-and-forward-Mode, 10/100 Mbit/s, a seconda delle dimensioni del frame)
- Tensione di alimentazione (CC): 24 V CC (singola)
- Conformità alle direttive EMC: EN 61000 61000 6-4-6-2 61000 6-2 EN 61000 6-4 61000-61000 (ESD) criterio B;EN 61000-6-2 EN 4-5-6-2 (campi elettromagnetici) criterio a;EN 61000-6-2 EN 61000-4-4 (EFT/burst) criterio a;EN 61000-4-3 EN 61000-61000 (surge) criterio B;EN 61000-6-2 EN 4-2-4-6 (classe condotta) a;EN 61000-6-2 (classe a
- Classe di conformità PROFINET: Conformità classe a
- Tipo prodotto
Switch ethernet industriale
- Velocità di trasmissione
10 / 100 MBit/s
- Funzioni di base
Managed Switch
- Porte Ethernet
8
- Num. porte 10/100 MBit/s
8 x
- Larghezza
75 mm
- Altezza
105 mm
- Profondità
43 mm
- Tipo
FL SWITCH 2008F
- Interfacce
RJ45
IP30
- Tensione di esercizio
24 V/DC
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
0 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Switch ethernet industriale 10 / 100 MBit/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Switch ethernet industriale 10 / 100 MBit/s
Descrizione
Switch Managed serie 2000, 8 porte RJ45 10/100 Mbit/s, PROFINET conforme alla classe a, processo di sviluppo certificato in conformità con IEC 62443-4-1, compatibile con IEC 62443-4-2
