Immagine simile

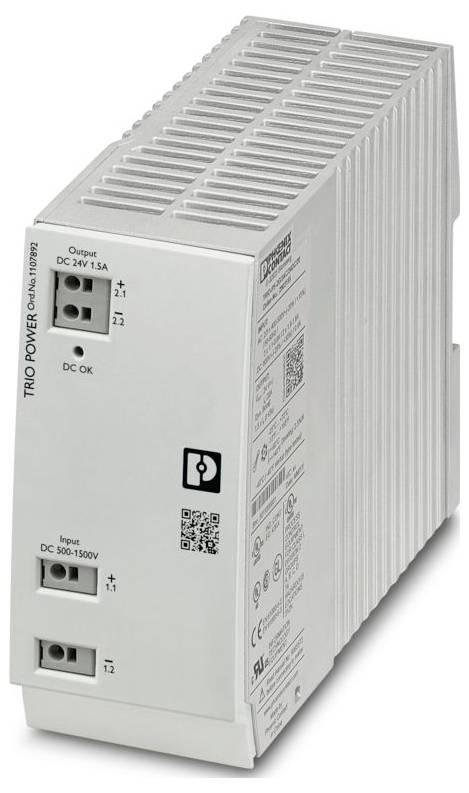

Phoenix Contact 1107892 Convertitore DC/DC 24 V/DC 1.5 A Contenuto 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (104,99 € / Pezzo)
104,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Alimentazione elettrica
Servizi e promozioni supplementari
Dati tecnici
- Famiglia di prodotti: TRIO Power
- Tipo di collegamento: Collegamento Push-in
- Larghezza: 48 mm
- Altezza: 130 mm
- Colore: verde
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-4
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 2
- Vibrazione (in funzione): < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Lunghezza di spellatura: 10 mm
- Sezione del conduttore flessibile min.: 1 mm²
- Sezione del conduttore flessibile max. 2,5 mm²
- Sezione conduttore rigido min.: 1 mm²
- Sezione del conduttore rigida max. 4 mm²
- Posizione di montaggio: Guida portante orizzontale NS 35, EN 60715
- Intervallo di frequenza: 0,15 MHz ... 80 MHz
- Classe di protezione: II
- Intervallo di tensione nominale d'ingresso: 500 V DC ... 1500 V DC
- Intervallo di tensione d'ingresso: 450 V DC ... 1650 V DC
- Ingresso ad ampio campo: No
- Rigidità dielettrica max.: ≤ 1800 V DC 1 s.
- Integrale corrente di spunto (I2t): tipo. 0,15 A2s
- Assorbimento di corrente: tipo. 85 ma (450 V CC);tipo. 30 mA (1500 V DC)
- Scelta del fusibile appropriato per la protezione di ingresso: 1 a (GFV)
- Rendimento: tip. 88% (500 V CC);tipo. 87% (900 V CC);tipo. 83% (1500 V CC)
- Tensione di uscita nominale: 24 V DC ±3 %
- Corrente di uscita nominale (IN): 1,5 A.
- A prova di cortocircuito: Sì
- Resistente al minimo: Sì
- Resistenza alla rialimentazione: ≤ 35 V DC
- Protezione contro sovratensione in uscita (OVP): ≤ 30 V CC
- Ondulazione residua: < 40 mVSS (ripple);< 50 mVSS (rumore)
- Tempo di salita: ≤ 30 ms (UOUT (10% ... 90%))
- Commutabilità in serie: No
- DISSIPAZIONE DI POTENZA AL MINIMO: < 1,1 W (500 V CC);< 1,4 W (900 V CC);< 2,4 W (1500 V CC)
- POTENZA DISSIPATA CARICO NOMINALE MASSIMO: < 4,2 W (500 V C.C.);< 5,5 W (900 V C.C.);< 7,5 W (1500 V C.C.)
- Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
- Protezione (secondaria): Elettronica
- Ingresso: 3 kV (grado di messa a fuoco >di prova 4 - simmetrica);4 kV (grado di messa a fuoco di prova 4 - asimmetrica)
- Uscita: 0,5 kV (grado di affilatura prova 2 - simmetrica);1 kV (grado di affilatura prova 2 - asimmetrica)
- Tipi di segnalazione: LED
- Numero fasi: 1
- Tensione di isolamento ingresso/uscita: 4,2 kV CC (test di tipo);2,6 kV CC (test pezzi)
- MTBF (IEC 61709, SN 29500): > 3300000 h (25 °C);> 1760000 h (40 °C);> 740000 h (60 °C)
- Dimensioni di installazione: Dimensioni di installazione
- Riferimento per il montaggio: Allineabile: Orizzontale 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticale 50 mm
- Verniciatura di protezione: No
- Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
- Materiale dell'alloggiamento: plastica
- Altezza di utilizzo: ≤ 4000> m ( 2000 m, derating: 10 %/1000 m)
- Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
- Urti: 11 ms, 15 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
- Emissione di interferenze condotte: Emissione di interferenze condotte
- Radiazione di disturbo: Radiazione di disturbo
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: 4 kV (livello di affilatura di prova 2)
- Scarica in aria: 8 kV (livello di affilatura di prova 3)
- Osservazione: Criterio A.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: 3 V/m (grado di affilatura 1)
- Transienti veloci (burst): Transienti veloci (burst)
- Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
- Influenza condotta: Influenza condotta
- Tensione: 10 V (grado di affilatura di prova 3)
- Cali di tensione: Cali di tensione
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Tensione di rete locale tipica: 500 V CC;1500 V CC
- Tipo di tensione di alimentazione: CC
- Scelta del fusibile adatto per la protezione di ingresso: 1500 V DC
- Funzionamento CC: Funzionamento CC
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Deviazione di regolazione: < 1% (variazione di carico statica 10% ... 90%);< 3% (variazione di carico dinamica 10% ... 90%, 10 Hz);< 0,1% (variazione della tensione di ingresso ±10%)
- Potenza in uscita: 36 W
- Conduttore singolo/punto di serraggio flessibile con tubetto terminale con boccola in plastica min.: 1 mm²
- Conduttore singolo/punto di serraggio flessibile con tubetto terminale con boccola in plastica max. 2,5 mm²
- Conduttore singolo/punto di serraggio flessibile con tubetto terminale senza boccola in plastica min.: 1 mm²
- Conduttore singolo/punto di serraggio flessibile con tubetto terminale senza boccola in plastica max. 2,5 mm²
- Sezione conduttore AWG min.: 18
- Sezione del conduttore AWG max. 12
- Distanza di montaggio a destra/a sinistra: 0 mm / 0 mm
- Distanza di montaggio superiore/inferiore: 50 mm / 50 mm
- Norma - sicurezza elettrica: EN 62109-1:2011
- Norma - bassa tensione di protezione: IEC 62109-1:2011 (SELV)
- Norma - separazione sicura: DIN VDE 0100-410
- APPROVAZIONI UL: UL 62109-1:2014;UL 1741
- Modello dell'alloggiamento: Policarbonato
- Emissione di interferenze: Emissione di interferenze
- Immunità: EN 61000-6-2:2005
- Uscita del segnale: Indicatore di stato a LED: Uscita del segnale: Indicatore di stato a LED
- Denominazione segnalazione: DC OK
- Indicatore di stato: LED "DC OK" verde
- Ingresso/uscita: Asimmetrica
- Tensione di disturbo radio in conformità con EN 55011: EN 55011 (EN 55022) classe a settore di impiego industriale
- Radiazione radio in conformità con EN 55011: EN 55011 (EN 55022) classe a settore di applicazione industriale
- DC OK: UOUT > 0,9 X UN (UN = 24 V CC)
- Nota sull'indicatore di stato: UOUT > 21,5 V: LED acceso
- Profondità dispositivo (montaggio su guide portanti): 115 mm (profondità dispositivo (montaggio su guide portanti)
- IEC 62109-1: II
- Tipo prodotto
Convertitore DC/DC
- Tipo
TRIO-PS-2G/1500DC/24DC/1.5
- Tensione di ingresso (min.)
450 V/DC
- Tensione di ingresso (max.)
1650 V/DC
- Tensione di uscita
24 V/DC
- Corrente di uscita max.
1.5 A
- Corrente di uscita (max.) - arrotondata
1.5 A
- Collegamento
Collegamento a molla push-in
- Temperatura d'esercizio (min.)
-25 °C
- Temperatura di esercizio (max.)
70 °C
- Dim.
(L x L x A) 115 x 48 x 130 mm
- Altezza
130 mm
- Lunghezza
115 mm
- Larghezza
48 mm
- Contenuto
1 pz.
- Profondità
121 mm
IP20
- Altezza installazione
130 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564296 Phoenix Contact 1107892 Convertitore DC/DC 24 V/DC 1.5 A Contenuto 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564296 Phoenix Contact 1107892 Convertitore DC/DC 24 V/DC 1.5 A Contenuto 1 pz.
Descrizione
Convertitore DC/DC sincronizzato primariamente trio Power con collegamento Push-in per il montaggio su guide portanti, ingresso: 1500 V DC, uscita: 24 V DC / 1,5 A.
Testo tradotto automaticamente
Testo tradotto automaticamente
