Acquista Phoenix Contact 1170953 Alimentatore per guida DIN 12 V/DC 2.5 A 30 W Num. uscite:1 x Contenuto 1 pz. da Conrad

Un alimentatore grigio STEP POWER con clip arancione in alto e morsetti di connessione per 12V e 2,5A. Gli indicatori mostrano 'DC OK'.

Diagramma di un convertitore AC-DC: A sinistra l'ingresso in corrente alternata con filtri, a destra l'uscita in corrente continua. Sotto le funzioni: UVP, OVP, OTP, OCP, SCP. Interfaccia utente: 'DC OK'.

Diagramma mostra la curva di efficienza di un'alimentatore a diverse tensioni di ingresso e uscita. Assi: potenza assorbita (X) ed efficienza in percentuale (Y).

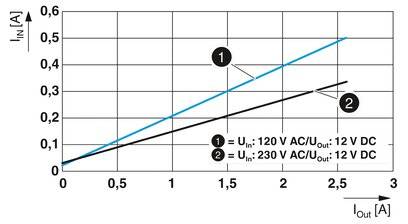

Il diagramma mostra due curve lineari su un grafico I_in/I_out. La Linea 1 presenta una pendenza più ripida rispetto alla Linea 2. I punti illustrano gli ingressi di tensione per 120 V e 230 V AC/DC.

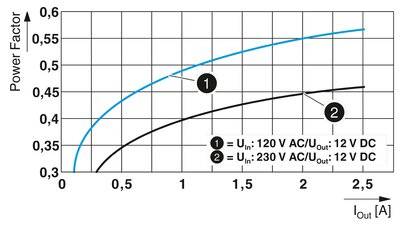

Il diagramma mostra il fattore di potenza in funzione della corrente di uscita (I_out). Due curve: (1) da 120 V AC a 12 V DC, (2) da 230 V AC a 12 V DC. La curva (1) è posizionata più in alto.

Il diagramma mostra la potenza ('P_out' %) in funzione dell'altezza ('H' m). La potenza rimane costante al 100% fino a 2000 m, poi scende all'80% a 5000 m.

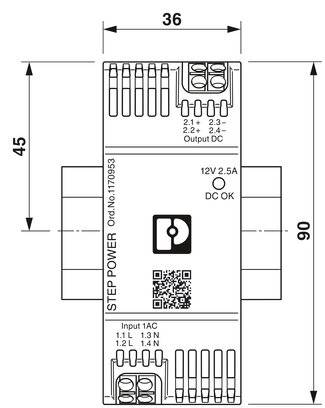

'Disegno schematico di un alimentatore STEP POWER con dimensioni 36x90 mm e uscita 12V 2.5A. Codice QR e specifiche tecniche.'

Disegno tecnico di un componente con dimensioni: larghezza 61, altezza 50, larghezze inferiori 44 e 55.

Schema di un circuito elettrico con connettori 'Input' e 'Output'. Connessione rappresentata con una freccia A. In alto è scritto 'Housing'.

1/9

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

16 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (38,52 € / Pezzo)

38,52 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Alimentatore STEP-PS

12 V/DC /
Ingresso 1 fase
Intervallo tensione d'ingresso 85 - 264 V/AC / 90 - 250 V/DC
Ideale per quadri di distribuzione e comando piatti

Dati tecnici

Tensione di ingresso (nominale): 115 V/AC
230 V/AC
90 - 250 V/DC

Tipo: Switching

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 120 V/AC

Tensione d'uscita: 12 V/DC

Tensione d'ingresso: 85 - 264 V/AC / 90 - 250 V/DC

Tensione di ingresso (max.): 230 V/AC

Corrente di uscita max.: 2.5 A

Corrente di uscita (max.) - arrotondata: 2.5 A

: 30 W

Tipo di uscita (alimentatori): tensione fissa

Fasi: 1

Tensione di uscita (nom.): 12 V/DC

Numero uscite: 1 x

Collegamento: morsetto Push-In

Dim.: (L x L x A) 61 x 36 x 90 mm

Peso: 0.150 kg

Tensione di uscita (max.): 12 V/DC

Uscita alimentazione (min): 12 V/DC

Codice articolo produttore: 1170953

Contenuto: 1 pz.

Larghezza: 36 mm

Altezza: 90 mm

Lunghezza: 61 mm

Tipo: STEP3-PS/1AC/12DC/2.5/PT

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Potenza

Collegamento

Tensione di ingresso (max.)

Tensione di uscita (nom.)

Tensione d'uscita

Tensione di ingresso (nominale)

Corrente di uscita (max.) - arrotondata

Tensione di ingresso (min.)

Phoenix Contact 1170953 Alimentatore per guida DIN 12 V/DC 2.5 A 30 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435751

Questo articolo

30 W

morsetto Push-In

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088495 Alimentatore per guida DIN 24 V/DC 0.63 A 15 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435744

15 W

morsetto Push-In

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Alimentatore per guida DIN 24 V/DC 1.3 A 30 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435745

30 W

morsetto Push-In

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Alimentatore per guida DIN 24 V/DC 2.5 A 60 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435746

60 W

morsetto Push-In

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 Alimentatore per guida DIN 24 V/DC 4 A 96 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435747

96 W

morsetto Push-In

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 Alimentatore per guida DIN 24 V/DC 5 A 120 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435748

120 W

morsetto Push-In

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Alimentatore per guida DIN 5 V/DC 3 A 15 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435749

15 W

morsetto Push-In

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Alimentatore per guida DIN 12 V/DC 1.3 A 15 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:2435750

15 W

morsetto Push-In

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 Alimentatore per guida DIN 24 V/DC 0.83 A 18 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:511731

18 W

Morsetto a vite

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Alimentatore per guida DIN 24 V/DC 1.9 A 42 W Num. uscite:1 x Contenuto 1 pz.

Articolo n°:511732

42 W

Morsetto a vite

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Documenti & Download

Scheda tecnica

Scheda tecnica 2435751 Phoenix Contact 1170953 Alimentatore per guida DIN 12 V/DC 2.5 A 30 W Num. uscite:1 x Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2435751 Phoenix Contact 1170953 Alimentatore per guida DIN 12 V/DC 2.5 A 30 W Num. uscite:1 x Contenuto 1 pz.

Descrizione

L'alimentazione compatta della generazione STEP POWER risulta adatta in virtù della sua struttura specifica per distributori di installazione e pulpiti di comando piani. In uscita sono disponibili 24 V/DC e al massimo 0,5 A. E' possibile ottenere un rendimento energetico elevato grazie alla notevole efficienza e alle limitate perdite in standby.

Versione

Regolabile in tutto il mondo tramite l'adattatore ed il pacchetto di licenze internazionali
Grande sicurezza di utilizzo tramite elevato MTBF >500 000 h
Regolabile parallelamente per aumento della potenza e ridondanza
Attivazione semplificata tramite il controllo funzioni LED
Grande sicurezza d'utilizzo tramite lunghi tempi di continuità in caso di blackout > 20 ms
Applicazione a guide di supporto o avvitamento a superfici piane.
