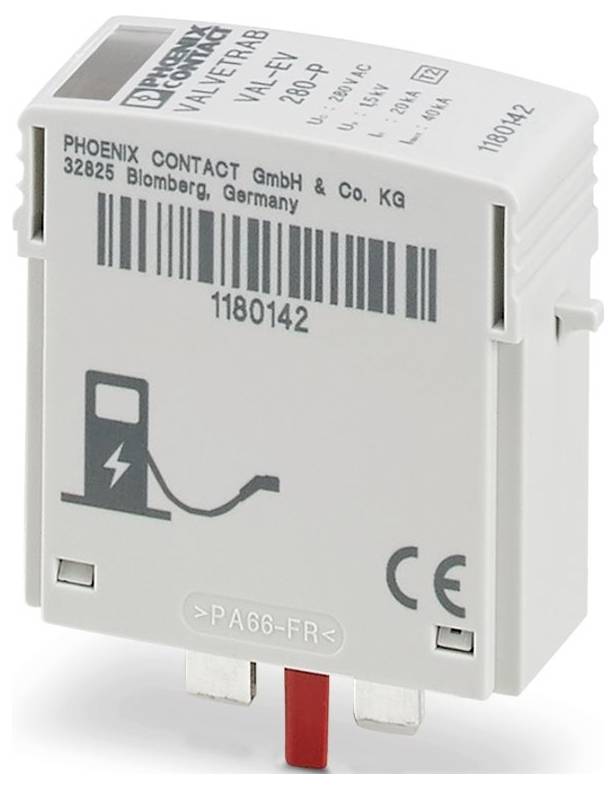

Phoenix Contact 1180142 VAL-EV 280-P Spina protezione sovratensioni 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (37,70 € / Pezzo)
37,70 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VALVETRAB MS
- CLASSE DI VERIFICA IEC: II,T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Numero poli: 1
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 240/415 V CA (TN);240/415 V CA (TT)
- Tipo di collegamento: Inseribile
- Larghezza: 17,5 mm
- Altezza: 52,4 mm
- Profondità: 55,4 mm
- Unità di divisione: 1 te
- Colore: grigio chiaro, RAL 7035
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6,6
- DIREZIONE DI AZIONE: 1 L-N/PE
- Tensione continua massima UC: 280 V/CA
- Corrente del conduttore di terra IPE: ≤ 0,45 ma
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Tempo di risposta TA: ≤ 25 ns
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: EN 61643-11
- Nota: 2012
- Tipo di montaggio: Su elemento base
- Tipo EN: T2
- SISTEMA DI ALIMENTAZIONE IEC: TN;TT
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Frequenza nominale FN: 50 Hz (60 Hz)
- Valore CTI del materiale: 600
- Isolante: PA 6.6
- Gruppo materiale: I
- Percorsi di protezione: L-n.
- Potenza assorbita in standby PC: ≤ 150 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Livello di protezione up: ≤ 1,5 kV
- Tensione residua: ≤ 1,5 kV (in);≤ 1,3 kV (a 10 ka);≤ 1,2 kV (a 5 ka);≤ 1,1 kV (a 3 ka)
- Comportamento TOV in UT: 415 V CA (5 s / modalità di livello logaritico);440 V CA (120 min / modalità di sicurezza sicura)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Resistenza al cortocircuito: ISCCR 25 kA.
- Fusibile massimo per cablaggio linea di derivazione: 125 A (GG)
- Tipo prodotto
Spina protezione sovratensioni
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
1180142
- Tipo
2
- Dim.
(L x A x P) 17.5 x 52.4 x 55.4 mm
- Larghezza
17.5 mm
- Altezza
52.4 mm
- Profondità
55.4 mm
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3565679 Phoenix Contact 1180142 VAL-EV 280-P Spina protezione sovratensioni 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565679 Phoenix Contact 1180142 VAL-EV 280-P Spina protezione sovratensioni 1 pz.
Descrizione
CHARX protect basic, spina di ricambio per scaricatore di sovratensione della serie di prodotti VALVETRAB EV-T2 per la linea L-n.
