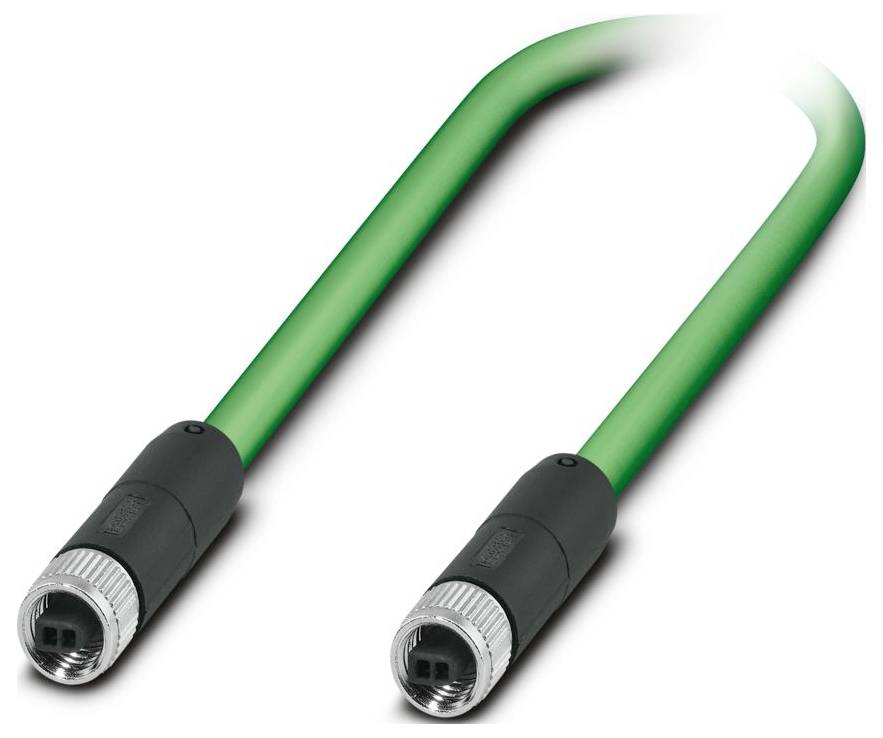

Phoenix Contact 1217320 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Linea di collegamento
Norma connettore
Ethernet
Lato collegamento A
presa dritta M8
Lato collegamento B
presa dritta M8
Numero di poli
2
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
38,52 €
3
3% = 1,26 €
37,26 €
5
5% = 1,76 €
36,76 €
10
5% = 2,09 €
36,43 €
25
6% = 2,46 €
36,06 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (38,52 € / Pezzo)
38,52 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Numero poli: 2
- TENSIONE NOMINALE UN: 72 V CC
- Coppia di serraggio: 0,2 Nm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65,IP67
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C (cavo, posa fissa);-25 °C ... 80 °C (cavo, posa mobile);-25 °C ... 80 °C (in caso di installazione)
- Norme/disposizioni: IEC 63171-5
- Nota: T1 SPE
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 3
- Materiale guarnizione: FKM
- Materiale superficie di contatto: Ni/au
- Diametro esterno del cavo: 5,50 mm ±0,1 mm
- Sistema bus: Ethernet
- Rivestimento esterno, materiale: PURO
- Materiale conduttore: Cavetto in rame nudo
- Lunghezza del cavo: 2 m
- Sezione cavo: 2x 0,34 mm²
- Schermatura: Tecnologia di schermatura avanzata
- Descrizione standard: Connettore M8
- Indicatore di stato: No
- Rivestimento esterno, colore: Verde
- Applicazione: Standard
- Mezzo di trasmissione: Rame
- Resistenza di isolamento: ≥ 5 GΩ*km
- Materiale di contatto: Rame
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Indicatore di stato presente: No
- Materiale portacontatti: PP
- UL AWM STYLE 20233 (80 °C / 300 V)
- Schermato: Sì
- Tipo conduttore: Cavo Ethernet pur a coppia singola flessibile verde [99B]
- AWG linea di segnale: 22
- Diametro cavo incluso isolamento 1,6 mm
- Materiale isolamento fili: PE espanso
- Cavo unipolare, colore: Bianco, blu
- Intrecciatura totale: 1 coppia con riempitivi intrecciati nel senso della lunghezza
- Tensione nominale del cavo: ≤ 100 V.
- Raggio di curvatura minimo, posa fissa: 4 x D.
- Raggio di curvatura minimo, posa flessibile: 8 x D.
- Raggio di curvatura minimo, posa fissa: 22 mm
- Raggio di curvatura minimo, mobile: 44 mm
- Resistenza al fuoco: In conformità con IEC 60332-1-2;UL 1581, SEC. 1061 (Cable Flame);secondo CSA FT1
- Resistenza all'olio: Conforme a DIN EN 60811-404
- Numero di uscite del cavo: 1
- Cicli di accoppiamento: ≥ 100
- Collegamento 1: Collegamento 1
- Collegamento 2: Collegamento 2
- Senza alogeni: Conforme a IEC 60754-1
- Struttura del conduttore: 1 x 2 x AWG 22/7, S/FTP
- Schermatura ottica: 90%
- Resistenza di loop: ≤ 120,00 Ω/km
- Impedenza d'onda: 100 Ω ±5 Ω (a 100 MHz)
- Tensione di prova cavo/cavo: 2000 V (50 Hz, 1 min.)
- Tensione di prova cavo/schermatura: 2000,00 V (50 Hz, 1 min.)
- M8: M8
- Single Pair Ethernet pur flessibile verde [99B]: Single Pair Ethernet pur flessibile verde [99B]
- Collegamento a coppia: 2 fili per coppia
- Materiale corpo dell'impugnatura: TPU, ignifugo, autoestinguente
- Materiale collegamento a vite: Zinco pressofuso, nichelato
- Sensore: Single pair Ethernet
- Tipo di segnale/categoria: Single pair Ethernet CAT B (IEC 63171)
- Velocità di trasmissione: Fino a 1 Gbit/s.
- Disegno quotato: Schema a poli Single Pair Ethernet, a 2 poli
- Modello: Presa M8, dritta, a 2 poli, schermata (Advanced Shielding Technology), codifica: SPE
- Contatto | colore (etichetta segnale) | contatto (opzionale): 1 | WH (RX/TX+) | 1;2 | BU (RX/TX-) | 2
- Tipo
SPE-T1-M8FSF/2,0-99B/M8FSF
- Tipo prodotto
Linea di collegamento
- Norma connettore
Ethernet
- Lato collegamento A
presa dritta M8
- Lato collegamento B
presa dritta M8
- Numero di poli
2
- Lunghezza cavo
2 m
- Materiale del rivestimento
PUR
- Tensione nom.
72 V/DC
- Ø esterno
5.50 mm
- Sezione del conduttore (cavo sensore/attuatore)
0.34 mm²
- Collegamento
Presa M8
- Tipo di filettatura collegamento
M8
- Tipo di filettatura collegamento e montaggio cavo
M8
- Colore cavo
Verde
- Materiale di contatto
Rame
- Superficie di contatto
Ni/Au
IP65
IP67
- Caratteristiche
senza alogeni
schermato
- Min. temperatura
-40 °C
- Temperatura max.
80 °C
- Tipo di chiusura
A vite
- Codice articolo produttore
1217320
- Contenuto
1 pz.
- Ø cavo
5.50 mm
- Ø cavo fino a
5.50 mm
- Ø Cavo
5.50 mm (max)
- Tensione nominale
72 V
- Schermato
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3566652 Phoenix Contact 1217320 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3566652 Phoenix Contact 1217320 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
Descrizione
Cavo di rete, single pair Ethernet CAT B (1 Gbit/s), 2 poli, pur privo di alogeni, verde, schermato (Advanced Shielding Technology), presa dritta M8-SPE / IP67, su presa dritta M8-SPE / IP67, lunghezza cavo: 2 m.
