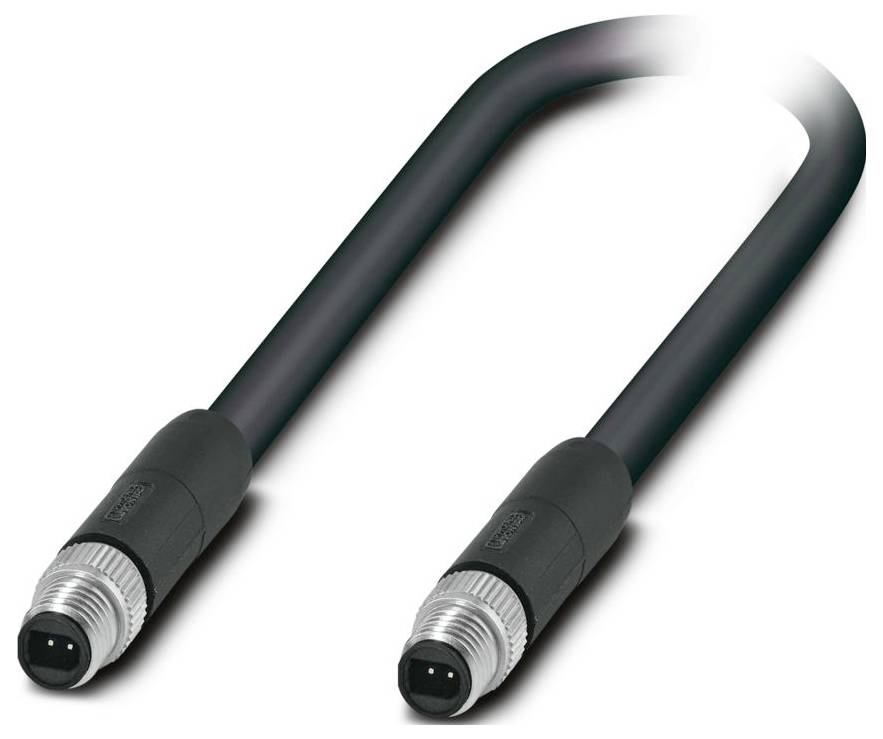

Immagine simile
Phoenix Contact 1217526 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
Tipo prodotto
Linea di collegamento
Norma connettore
Ethernet
Lato collegamento A
spina dritta M8
Lato collegamento B
spina dritta M8
Numero di poli
2
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (51,99 € / Pezzo)
51,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero poli: 2
- TENSIONE NOMINALE UN: 48 V CA;60 V CC
- Coppia di serraggio: 0,2 Nm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65,IP67
- Temperatura ambiente (in funzione): Da -20 °C a ... 80 °C (cavo, posa fissa)
- Norme/disposizioni: IEC 63171-5
- Nota: T1 SPE
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 3
- Materiale guarnizione: FKM
- Materiale superficie di contatto: Ni/au
- Diametro esterno del cavo: 5,10 mm ±0,2 mm
- Sistema bus: Ethernet
- Rivestimento esterno, materiale: PVC
- Materiale conduttore: Cavetto in rame stagnato
- Lunghezza del cavo: 2 m
- Sezione cavo: 2x 0,34 mm²
- Schermatura: Tecnologia di schermatura avanzata
- Descrizione standard: Connettore M8
- Indicatore di stato: No
- Rivestimento esterno, colore: Nero
- Applicazione: Standard
- Mezzo di trasmissione: Rame
- Resistenza di isolamento: ≥ 5 GΩ*km
- Materiale di contatto: Rame
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Indicatore di stato presente: No
- Materiale portacontatti: PP
- UL AWM STYLE 2095 (80 °C / 300 V)
- Schermato: Sì
- Tipo conduttore: Single pair Ethernet PVC flessibile nero [97B]
- Struttura del conduttore: Conduttore di segnale 7x
- AWG linea di segnale: 22
- Diametro cavo incluso isolamento 1,65 mm
- Materiale isolamento fili: PE espanso
- Cavo unipolare, colore: Bianco, blu
- Spessore parete rivestimento esterno: 0,55 mm
- Intrecciatura totale: 1 coppia con riempitivi intrecciati nel senso della lunghezza
- Tensione nominale cavo 300 V.
- Raggio di curvatura minimo, posa fissa: 4 x D.
- Raggio di curvatura minimo, posa fissa: 21 mm
- Resistenza al fuoco: A norma FT-2
- Numero di uscite del cavo: 1
- Cicli di accoppiamento: ≥ 100
- Collegamento 1: Collegamento 1
- Collegamento 2: Collegamento 2
- Resistenza del conduttore max.: ≤ 59,4 Ω/km
- Struttura del conduttore: 1 x 2 x AWG 22/7, S/FTP
- Schermatura ottica: 80%
- Impedenza d'onda: 100 Ω ±15 Ω (a 20 MHz)
- M8: M8
- Collegamento a coppia: 2 fili per coppia
- Materiale corpo dell'impugnatura: TPU, ignifugo, autoestinguente
- Materiale collegamento a vite: Zinco pressofuso, nichelato
- Sensore: Single pair Ethernet
- Tipo di segnale/categoria: Single pair Ethernet CAT B (IEC 63171)
- Velocità di trasmissione: Fino a 10 Mbit/s.
- Disegno quotato: Schema a poli Single Pair Ethernet, a 2 poli
- Modello: Spina M8, dritta, a 2 poli, schermata (Advanced Shielding Technology), codifica: SPE
- Contatto | colore (etichetta segnale) | contatto (opzionale): 1 | WH (RX/TX+) | 1;2 | BU (RX/TX-) | 2
- Single Pair Ethernet PVC flessibile nero [97B]: Single Pair Ethernet PVC flessibile nero [97B]
- Tipo
SPE-T1-M8MSM/2,0-97B/M8MSM
- Tipo prodotto
Linea di collegamento
- Norma connettore
Ethernet
- Lato collegamento A
spina dritta M8
- Lato collegamento B
spina dritta M8
- Numero di poli
2
- Lunghezza cavo
2 m
- Materiale del rivestimento
PVC
- Tensione nom.
48 V/AC
60 V/DC
- Ø esterno
5.10 mm
- Collegamento
spina M8
- Tipo di filettatura collegamento
M8
- Tipo di filettatura collegamento e montaggio cavo
M8
- Colore cavo
Nero
- Materiale di contatto
Rame
- Superficie di contatto
Ni/Au
IP65
IP67
- Caratteristiche
schermato
- Min. temperatura
-20 °C
- Temperatura max.
80 °C
- Codice articolo produttore
1217526
- Contenuto
1 pz.
- Ø cavo
5.10 mm
- Ø cavo fino a
5.30 mm
- Ø cavo da
4.90 mm
- Ø Cavo
4.90 - 5.30 mm
- Tensione nominale
48 V
- Schermato
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3566670 Phoenix Contact 1217526 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3566670 Phoenix Contact 1217526 Linea di collegamento M8 2 m Numero di poli: 2 1 pz.
Descrizione
Cavo di rete, single pair Ethernet CAT a (10 Mbit/s), 2 poli, PVC, nero, schermato (Advanced Shielding Technology), spina dritta M8-SPE / IP67, su spina dritta M8-SPE / IP67, lunghezza cavo: 2 m.
Testo tradotto automaticamente
Testo tradotto automaticamente
