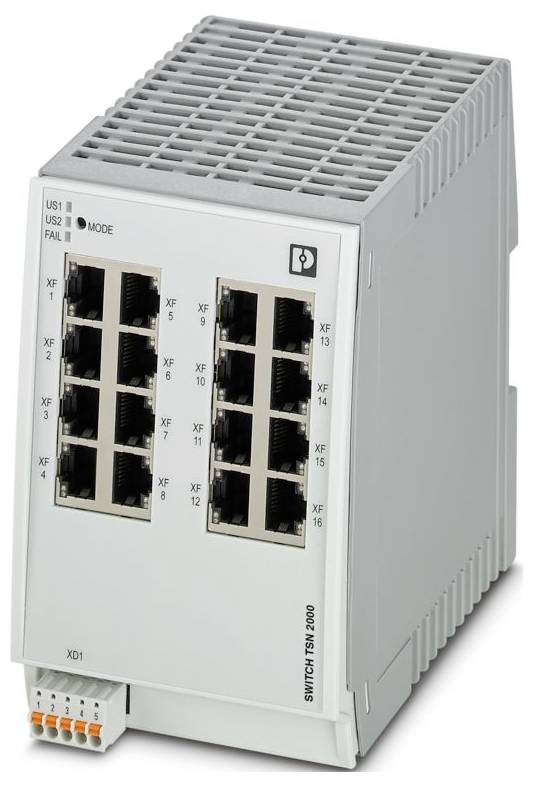

Immagine simile
Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (1639,00 € / Pezzo)
1639,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Switch Managed TSN 2000
- Forma: Struttura del libro
- Tipo di collegamento: Collegamento a molla push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 85 mm
- Altezza: 130 mm
- Profondità: 115 mm
- Materiale alloggiamento: Policarbonato rinforzato in fibra
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-4
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95 % (senza condensa)
- Urti (in funzione): 30 g (EN 60068-2-27)
- Vibrazioni (funzionamento): In conformità con IEC 60068-2-6: 5g, 150 Hz
- Lunghezza di spellatura: 9 mm
- Generale: Supporto telefonico e in loco (a pagamento)
- Velocità di trasmissione 10/100/1000 Mbit/s.
- Potenza dissipata massima alla condizione nominale: 30 W (US = Min, Tamb = Max, DOI = Max)
- Classe di protezione III (VDE 0106)
- Pressione dell'aria (in funzione): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Lunghezza di trasmissione: 100 m (per segmento)
- Intervallo di tensione di alimentazione: 12 V DC ... 57 V DC
- Umidità consentita (stoccaggio/trasporto): 10% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: 740 mA
- Ondulazione residua: 3,6 VPP (entro il range di tensione consentito)
- Funzione: Funzione
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Radiazione di disturbo: Radiazione di disturbo
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED: US1, US2 (alimentazione), fail (contatto di allarme), 2 LED per porta Ethernet (link/attività e velocità)
- Fisica di trasmissione: Rame
- MTTF: 257,17 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);126,12 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);25,76 anni (SN 29500 standard, temperatura 60 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 79 kPa ... Da 108 kPa a 2000 m di altezza (senza derating)
- Privo di sostanze che danneggiano la bagnatura della vernice: Sì
- Assorbimento di corrente tipico: 740 ma (con US = 24 V CC e temperatura ambiente 25 °C)
- Assorbimento di corrente massimo: 2,5 a (US = Min, Tamb = Max, DOI = Max)
- Nota per il tipo di collegamento: Utilizzare come cavo di collegamento per l'alimentazione solo conduttori in rame con un intervallo di temperatura ammissibile di -40 °C ... 70 °C (a tamb = 60 °C)
- Numero di canali: 16 (porte RJ45)
- Mezzo di trasmissione: Rame
- Diagnosi locale: Tensione di alimentazione US1/2 US1, LED US2 verde;LED DIV. Rosso;LED di stato Link verde
- Caratteristiche speciali: Processo di sviluppo certificato in conformità con IEC 62443-4-1; compatibile con IEC 62443-4-2
- Funzionalità di base: Switch Store and forward, conforme alle norme IEEE 802.3
- Funzioni switch: Funzioni switch
- Funzioni diagnostiche: Cronologia RMON;LLDP (Link Layer Discovery Protocol);trap SNMP;N:1-Port mirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
- Funzioni di filtro: Quality of Service (8 classi di priorità);Class of Service;DiffServ/DSCP;prioritizzazione delle porte;VLAN (fino a 32 VLAN);snooping IGMP/Querier (v1/v2);Auto-Query Port;filtro multicast esteso
- Parametrizzazione IP: Client DHCP;opzione DHCP 82 (Relay Agent);server DHCP (basato su pool, porta);BOOTP;DCP (Discovery and Configuration Protocol)
- Tabella indirizzo MAC: 32k
- Gestione: Gestione basata su web (HTTP/HTTPS);gestione utenti basata su ruoli (LDAP, RADIUS);SNMPv1/v2/v3;interfaccia riga di comando (Telnet, SSH)
- Ridondanza: MRP (media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);supporto albero grande;LACP (Link Aggregation Control Protocol);ridondanza del sistema PROFINET S2
- Altre funzioni: Frame jumbo (max. 9600 byte);trasmissione di MMS e GOOSE (IEC 61850-8-1);trasmissione di Modbus/TCP
- Sincronizzazione dell'ora: SNTP (Simple Network Time Protocol);gPTP (IEEE 802.1AS);IEEE 1588v2 (Transparent Clock)
- Funzioni di sicurezza: Funzioni di sicurezza
- Funzionalità: Funzionalità
- Denominazione uscita: Uscita allarme
- Digitale: Digitale:
- Ethernet (RJ45): Ethernet (RJ45)
- LED di segnale: Ricezione dati, stato del collegamento
- Collegamento alimentazione: Tramite COMBICON, max. Sezione del conduttore 1,5 mm²
- Distanza di prova: Alimentazione a 24 V / messa a terra funzionale 500 V CC 1 min;interfaccia Ethernet / tutti gli altri potenziali 2,25 kV CC 1 min
- Indicatori di stato e di diagnostica: LED: US1, US2 (alimentazione), fail (contatto di allarme), 2 LED per porta Ethernet (link/attività e velocità)
- Tensione di alimentazione (CC): 24 V CC (ridondante)
- Conformità alle direttive EMC: EN 61000 61000 6-4-61000 6-2 EN 61000 6-4 61000-61000 (ESD) criterio B;EN 61000-6-2 EN 4-5-61000 (campi elettromagnetici) criterio a;EN 61000-6-2 EN 61000-4-4 (EFT/burst) criterio a;EN 61000-6-2 EN 61000-61000 (surge) criterio a;EN 4-3-6-2 EN 4-2-4-6 (classe condotta) a;EN 61000-6-2-6-2
- Tensione di comando contatto di segnalazione: tipo. 24 V CC
- Classe di conformità PROFINET: Conformità classe B
- Funzione dispositivo PROFINET: Dispositivo PROFINET;avvio rapido
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass
- Tipo prodotto
Switch ethernet industriale
- Velocità trasferimento LAN
1000 MBit/s
- Velocità di trasmissione
10 / 100 / 1000 MBit/s
- Funzioni di base
Managed Switch
- Porte Ethernet
16
- Porte 10/100/1000 MBit/s
16 x
- Telai Jumbo
Sì
- Larghezza
85 mm
- Altezza
130 mm
- Profondità
115 mm
- Tipo
FL SWITCH TSN 2316
- Interfacce
RJ45
IP20
- Tensione di esercizio
24 V/DC
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-40 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch ethernet industriale 10 / 100 / 1000 MBit/s
Descrizione
Switch Managed TSN serie 2000, 16 porte RJ45 10/100/1000 Mbit/s, PROFINET conforme alla classe B, processo di sviluppo certificato in conformità con IEC 62443-4-1, compatibile con IEC 62443-4-2
